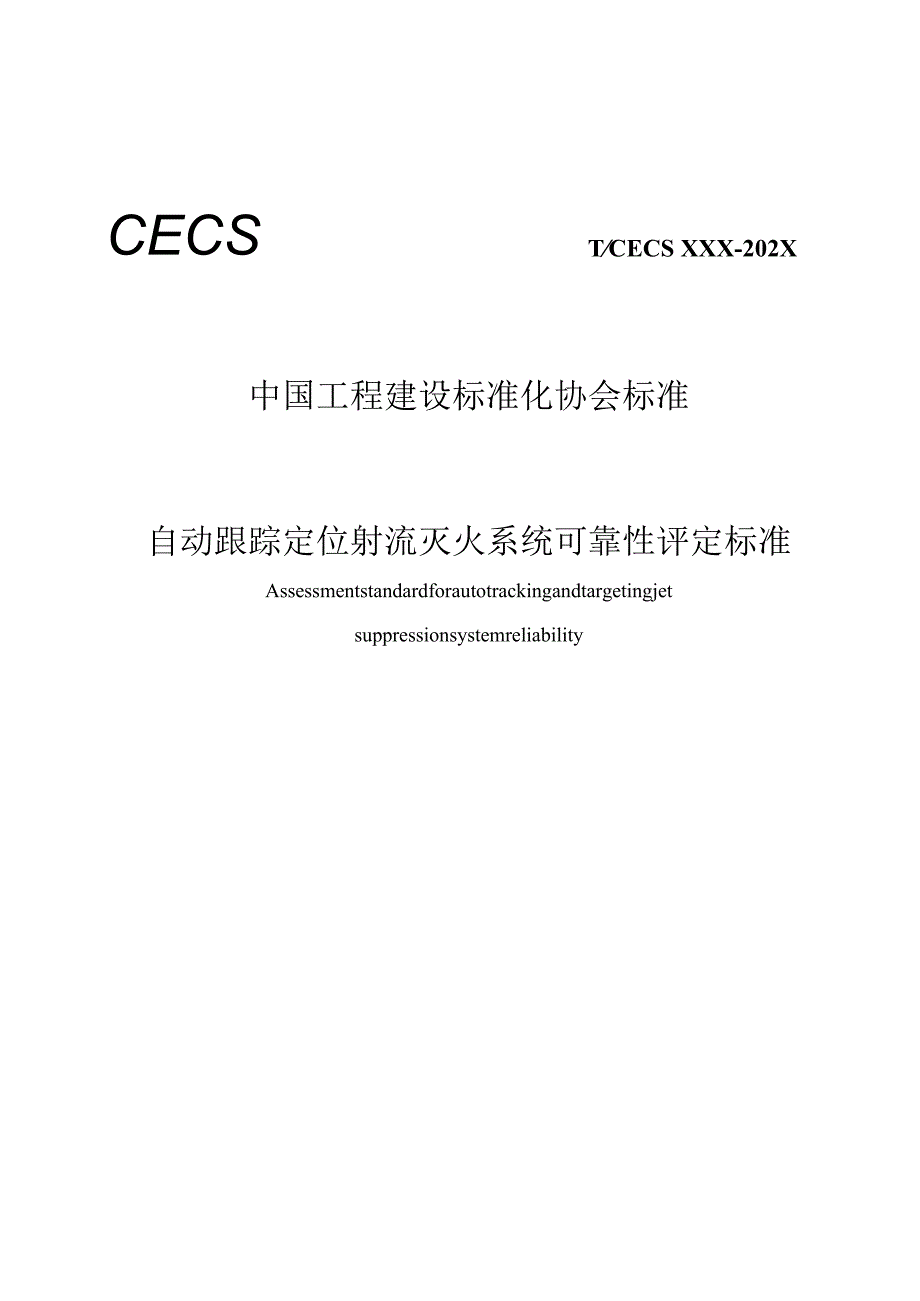

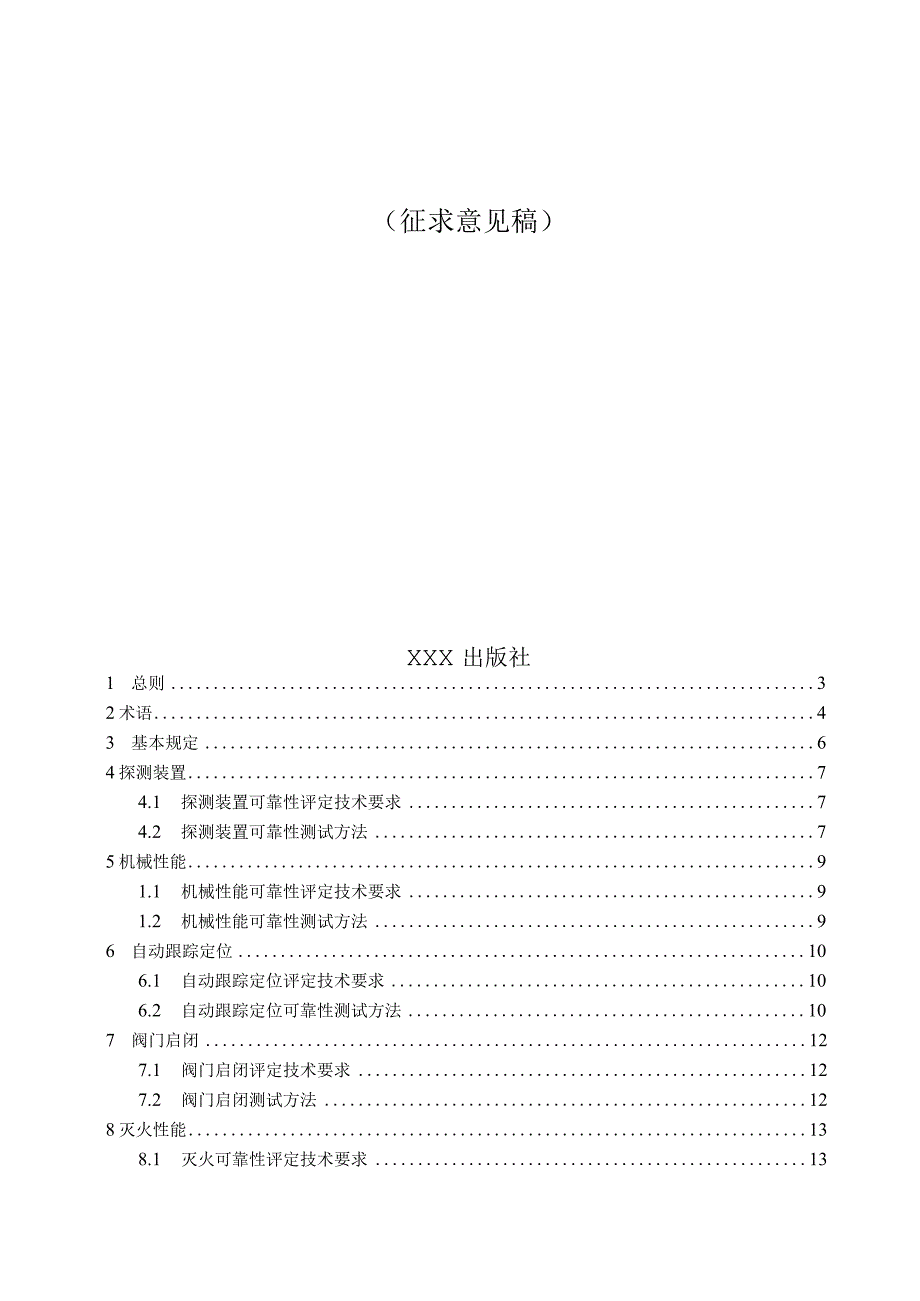

1、TCECS XXX-202XCECS中国工程建设标准化协会标准自动跟踪定位射流灭火系统可靠性评定标准Assessmentstandardforautotrackingandtargetingjetsuppressionsystemreliability（征求意见稿）XXX出版社1总则32术语43基本规定64探测装置74.1 探测装置可靠性评定技术要求74.2 探测装置可靠性测试方法75机械性能91.1 机械性能可靠性评定技术要求91.2 机械性能可靠性测试方法96 自动跟踪定位106.1 自动跟踪定位评定技术要求106.2 自动跟踪定位可靠性测试方法107 阀门启闭127.1 阀门启闭评定技术

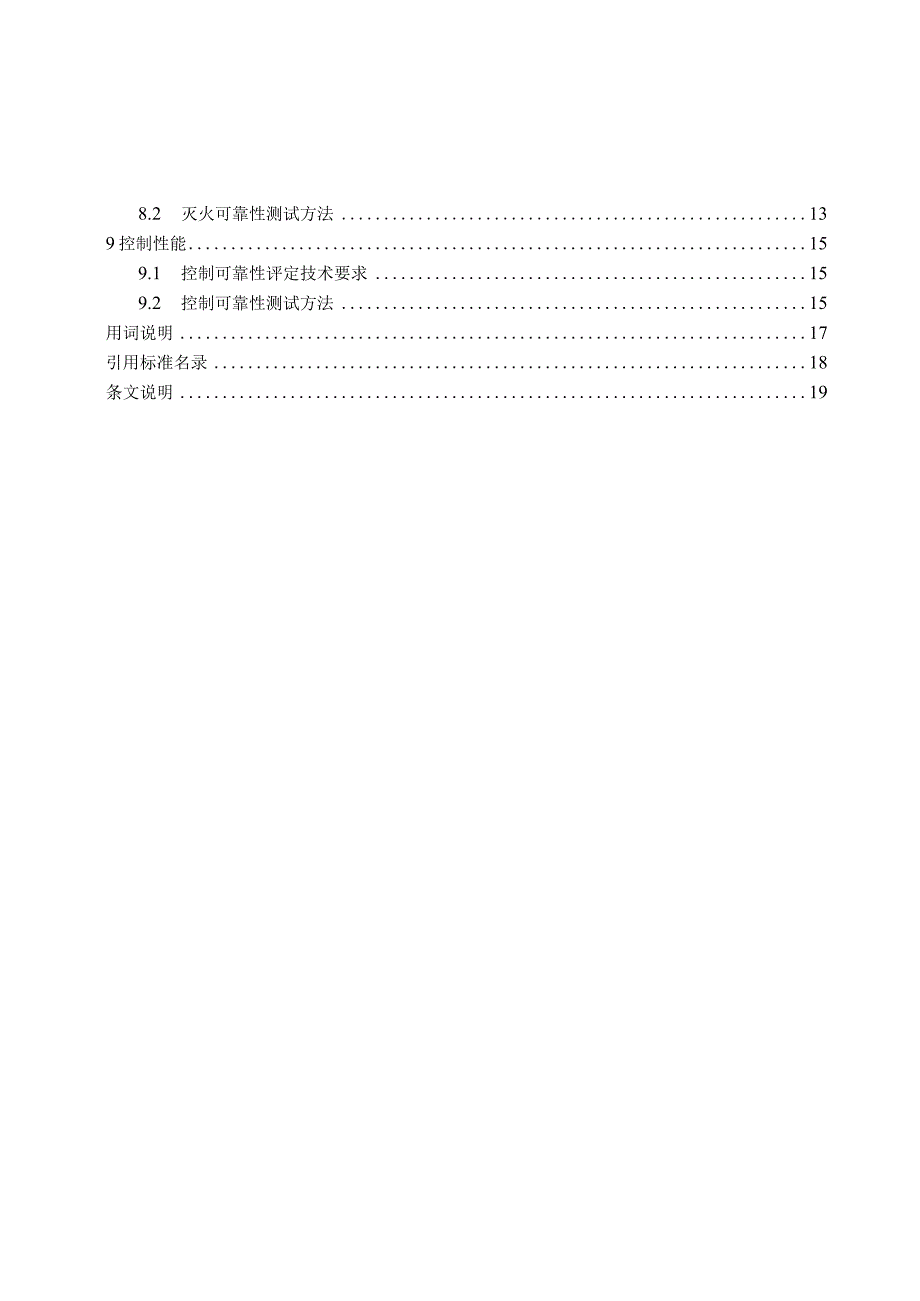

2、要求127.2 阀门启闭测试方法128灭火性能138.1 灭火可靠性评定技术要求138.2 灭火可靠性测试方法139控制性能159.1 控制可靠性评定技术要求159.2 控制可靠性测试方法15用词说明17引用标准名录18条文说明19.o.为提升自动跟踪定位射流灭火系统在建设工程中应用的可靠性，充分发挥系统效能，制定本标准。1.0.2本标准适用于自动跟踪定位射流灭火系统在建设工程应用的可靠性评定。1.0.3本标准规定了自动跟踪定位射流灭火系统的可靠性评定要素、可靠性评定技术要求及测试方法。1.0.4自动跟踪定位射流灭火系统可靠性评定除应符合本标准的规定外，尚应符合国家现行有关标准和现行中国工程建
3、设标准化协会有关标准的规定。2.0.1自动跟踪定位射流灭火系统autotrackingandtargetingjetsuppressionsystem以水为射流介质，利用探测装置对初期火灾进行自动探测、跟踪、定位，并运用自动控制方式来实现射流灭火的固定灭火系统，包括灭火装置、探测装置、控制装置、水流指示器、模拟末端试水装置以及管网、供水设施等主要组件。按流量大小可分为：（a）额定流量大于16Ls,自动消防炮灭火系统；（b）额定流量不大于16Ls且不小于5Is,自动射流灭火系统。其中，对于自动射流灭火系统，按射流方式可分为：（a）射流方式为喷射的，喷射型自动射流灭火系统；（b）射流方式为喷洒的，
4、喷洒型自动射流灭火系统。2.0.2可靠性评定reliabilityassessment在建设工程应用中自动跟踪定位射流灭火系统效能是否达到设计的性能要求。2.0.3灭火装置fireextinguishingdevice以射流方式喷射水介质进行灭火的设备，包括自动消防炮、喷射型自动射流灭火装置、喷洒型自动射流灭火装置。2.0.4探测装置firedetectingdevice具有自动探测、定位火源，并向控制装置传送火源信号等功能的设备。2.0.5控制装置controldevice系统的控制和信息处理组件，具有接收并及时处理火灾探测信号，发出控制和报警信息，驱动灭火装置定点灭火，接收反馈信号，同时完
5、成相应的显示、记录，并向火灾报警控制器或消防联动控制器传送信号等功能的装置。2.0.6自动控制automaticcontrol在自动状态下，系统自动完成火灾探测、报警，并启动灭火装置实施灭火的一种控制方式。2.0.7消防控制室手动控制manualcontrolinfirecontrolroom值班人员通过设置在消防控制室的系统控制主机操作面板，手动启动消防水泵，打开控制阀门，调整灭火装置瞄准火源实施灭火的一种控制方式。2.0.8现场手动控制manualcontrolonsite现场人员发现火灾后，通过现场控制箱，手动启动消防水泵、打开控制阀门，调整灭火装置瞄准火源实施灭火的一种控制方式。2.0
6、.9定位时间IOCatingtime试验火开始燃烧至系统开始射流的时间。2.0.10探测装置响应时间responsetime试验火开始燃烧至系统发出火灾报警时间。2.0.11最大保护半径maximumprotectionradius灭火装置至最远喷射落点水平投影的长度的90%,或是有效喷洒保护范围的地平面圆形投影的半径。2.0.12工作压力workingpressure灭火装置额定的出口压力。3.0.1自动跟踪定位射流灭火系统可靠性评定应由探测装置、机械性能、自动跟踪定位、阀门启闭、灭火、控制6类指标组成，且每类指标均包括可靠性评定技术要求和可靠性测试方法。3.0.2自动跟踪定位射流灭火系统可
7、靠性的评定结果应为合格和不合格，探测装置可靠性、机械性能可靠性、自动跟踪定位可靠性、阀门启闭可靠性、灭火可靠性、控制可靠性和系统可靠性等全部内容测试合格，判定为自动跟踪定位射流灭火系统可靠性评定合格,否则为不合格。3.0.3自动跟踪定位射流灭火系统评定应按照本标准规定的测试方法,且应符合对应的评定技术要求。3.0.4自动跟踪定位射流灭火系统可按照本标准的要求进行年度评定。4.1 探测装置可靠性评定技术要求4.1.1 探测装置发出火灾报警信号时探测距离应符合下列规定：1探测装置为I级灵敏度，探测距离至少应达到70m；2探测装置为11级灵敏度，探测距离至少应达到45m；3探测装置为11I级灵敏度，
8、探测距离至少应达到35m。4.1.2 当被监视区域火灾参数符合报警条件时,探测装置发出火灾报警信号的响应时间应不大于IOs04.2 探测装置可靠性测试方法4.2.1 探测装置的探测距离测试应支持试验火源测试或模拟火焰热辐射光源测试,且应符合下列规定：1在保护区的任意位置放置用来诱发系统启动的试验火作为报警性能测试，宜采用环境污染性较小燃烧物或模拟火焰辐射光源作为试验火源，且试验火条件应符合表4.2.1的规定。表4.2.1试验火条件要求试验火名称试验火条件液体可燃物正庚烷火燃料正庚烷（分析纯级），加3%（体积分数）甲苯质量650g布置将燃料放置于用2mm厚钢板制成，底面尺寸为33CmX33cm,
9、高为5cm的容器中点火方式火焰或电火花乙醇明火燃料工业乙醇（乙醇含量90%以上，含少量甲醇）质量2000g布置将燃料放置于用2mm厚钢板制成，底面尺寸为33cm33cm,高为5cm的容器中点火方式火焰或电火花固体可燃物木垛火IA级别模拟火焰热辐射光源热光源装置功率2kW,装置热辐射面积不超过0.5m2,装置应以圆形适宜，应满足在最大保护半径内诱发探测装置响应。2在探测装置探测范围的最远点与探测装置在地面投影点的间距，测试探测装置安装位置与地面之间的安装高度，再计算出探测装置的探测距离。4.2.2响应时间测试应在探测装置探测范围的半径最远点、中间点、投影点地面放置试验火源，用准确度不低于0.1S
10、的电子秒表测试探测装置发出火灾报警信号的时间，探测装置的响应时间应全数测试。5机械性能5.1 机械性能可靠性评定技术要求5.1.1 自动跟踪定位射流灭火装置的俯仰回转角和水平回转角应满足实际工程现场的使用要求。自动跟踪定位射流灭火装置的水平方向、垂直方向的旋转不应受到阻碍。5.1.2 自动消防炮灭火装置宜具有直流一喷雾的无级转换功能，在进行转换操作时，不应出现卡顿现象，且其连续可调喷雾角至少满足0。90。可调，并能实现喷雾角的连续转换。5.1.3控制室手动控制盘和现场手动控制盘控制自动跟踪定位射流灭火装置应运动自如、灵活可靠、动作准确、不出现迟钝或者卡顿现象，且便于手动操作。5.2 机械性能可
11、靠性测试方法5.2.1 自动跟踪定位射流灭火装置回转动作测试应全数检查，目测灭火装置转动，回转动作应符合下列规定：1在无工作压力条件下连续进行5次水平回转操作和俯仰回转操作,测试结果应满足俯仰、水平回转动作正常，回转灵活无阻碍，水平旋转角、俯角仰角的范围应满足设计要求。2自动跟踪定位射流灭火装置水平回转角度360。(0。360。)，俯仰回转角度120(-90o-+30),回转动作无卡顿。5.2.2 灭火装置的最大保护半径内点火定位测试直流一喷雾转换功能正常,并应符合下列规定：1在自动消防炮自动定位灭火情况下，超过45。夹角选择直流动作，低于45。夹角选择喷雾动作，可具备直流一喷雾角度调整功能，
12、需便于现场操作。在无工作压力条件下连续进行5次直流喷雾转换操作，判断直流一喷雾转换功能是否正常。2在自动射流灭火装置灭火情况下，仅测试直流喷射功能即可。5.2.3 控制主机和现场控制箱均应能控制自动跟踪定位射流灭火装置的俯仰、水平回转和直流一喷雾转换的动作，并应能控制多台自动跟踪定位射流灭火装置。6自动跟踪定位6.1 自动跟踪定位评定技术要求6.1.1 自动跟踪定位射流灭火系统的定位时间应符合在试验火条件下自动消防炮灭火系统应在60s内开始射流，自动射流灭火系统应在30s内开始射流，并到达着火位置。6.1.2 以单点测试为准，灭火装置不应进行大幅度前后左右摆动，应采用灭火效率（即灭火时间）指标
13、来衡量自动跟踪定位射流灭火系统的定位射流精准度。6.1.3 自动跟踪定位射流灭火系统应具备智能探测定位与联动控制的功能,并应满足下列要求：1应具备与火灾自动报警系统和其他各种联动控制设备自动通讯的功能，并能正常使用。2当自动跟踪定位射流灭火系统完成自动跟踪定位时，应能发出声光报警，并应能向火灾自动报警系统和其他联动控制设备传送报警和控制信号。6.2 自动跟踪定位可靠性测试方法6.2.1 在灭火装置最大保护半径的最远点、中间点、投影点地面放置试验火源（表4.2.1）进行定位时间测试，用准确度不低于0.1S的电子秒表测试灭火装置开始射流的时间，应全数测试。6.2.2 定位精准度测试应符合下列规定：
14、1测试位置：在规定的测试射距下，在灭火装置最大保护半径、最大保护半径一半及正下方区域放置试验火源（表4.2.1）于测试火盆中进行定位精准度测试，满足2次以上探测定位灭火即为成功；2测试条件：采用长条测试火盆，长条测试火盆应与待测试消防炮地面射距线垂直正交，长条测试火盆的规模建议为3mx.5m；为防止正下方区域因安装距离较低、测试火盆火焰规模较大造成灭火装置损伤，应建议测试火盆规模为0.5mx0.2m,燃烧介质建议为汽油；3计时测试：点燃火盆，待灭火装置定位完成后，从射流开始计时，待长条测试火盆火焰熄灭时停止计时。6.2.3 在试验火条件下,用试验火来测试当自动跟踪定位射流灭火系统完成自动跟踪定
15、位时输出联动报警信号是否正常，联动火灾自动报警系统是否正常。7阀门启闭7.1 阀门启闭评定技术要求7.1.1 自动跟踪定位射流灭火装置的供水管路上应设置自动控制阀、具有信号反馈的手动控制阀和水流指示器。7.1.2 自动控制阀应设置在靠近灭火装置进口的部位，应具有快速启闭功能。7.1.3 阀门应密封可靠，有明显的启闭标志，且启、闭信号应传至消防控制室。7.1.4 水流指示器应安装在手动控制阀的出口之后且安装在便于检修的位置。7.2 阀门启闭测试方法7.2.1 检查阀门启闭是否正常，记录阀门启、闭时间，要求小于IOs,判断阀门执行启闭操作是否超时。7.2.2 手动控制阀关闭时和电动阀打开时阀门启、闭信号在远程上位机和现场控制装置应该有声/光指示，并应将信号反馈至消防控制室。7.2.3 在手动控制阀关闭和远程启闭消防阀时，1Omin后灭火装置不应出现滴漏现象，连续进行5次操作。8.1 灭火可靠性评定技术要求8.1.1 自动跟踪定位射流灭火系统应保证能正常启动设计要求的设施动作数量,且应符合下列规定：1自动消防炮灭
