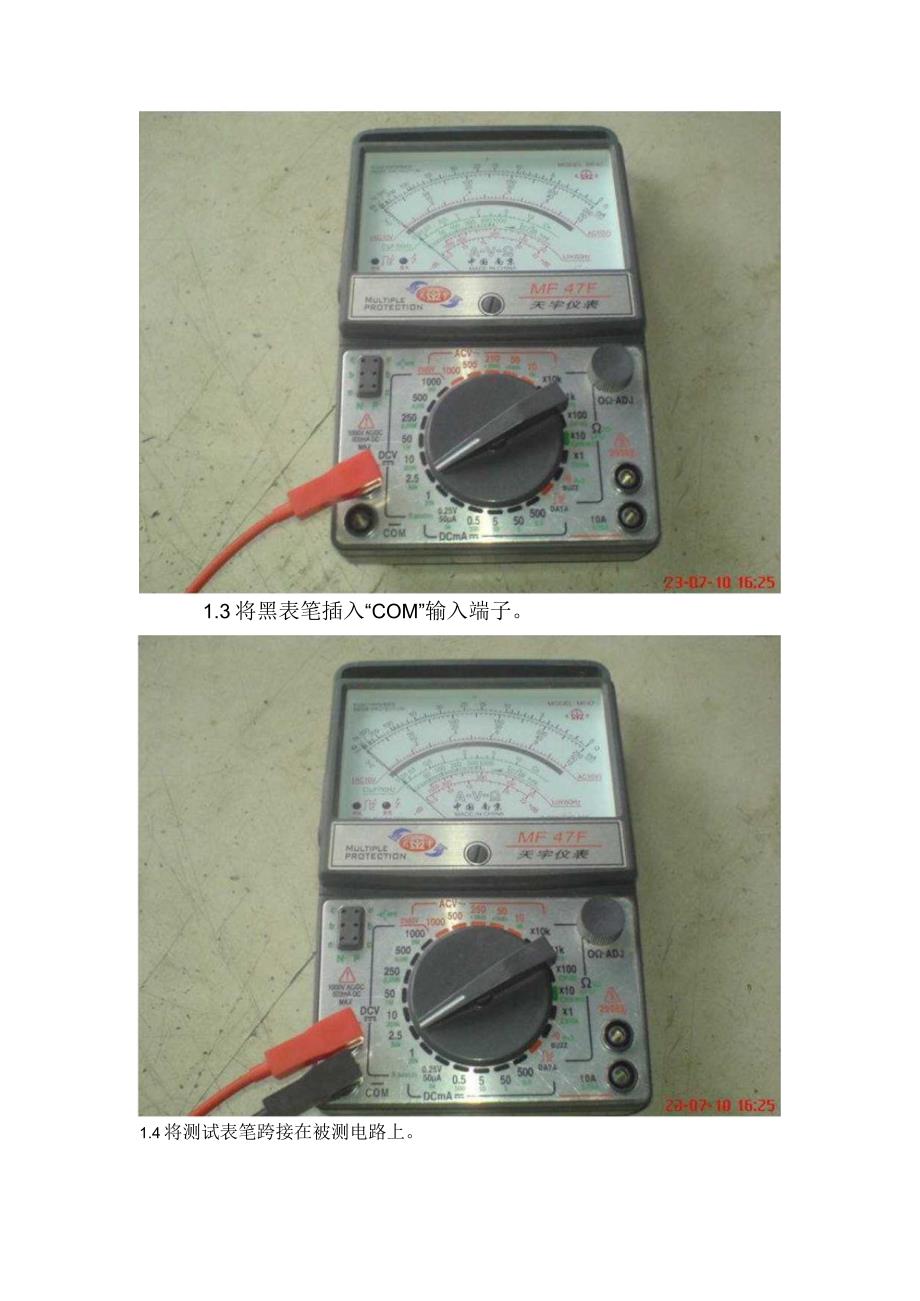

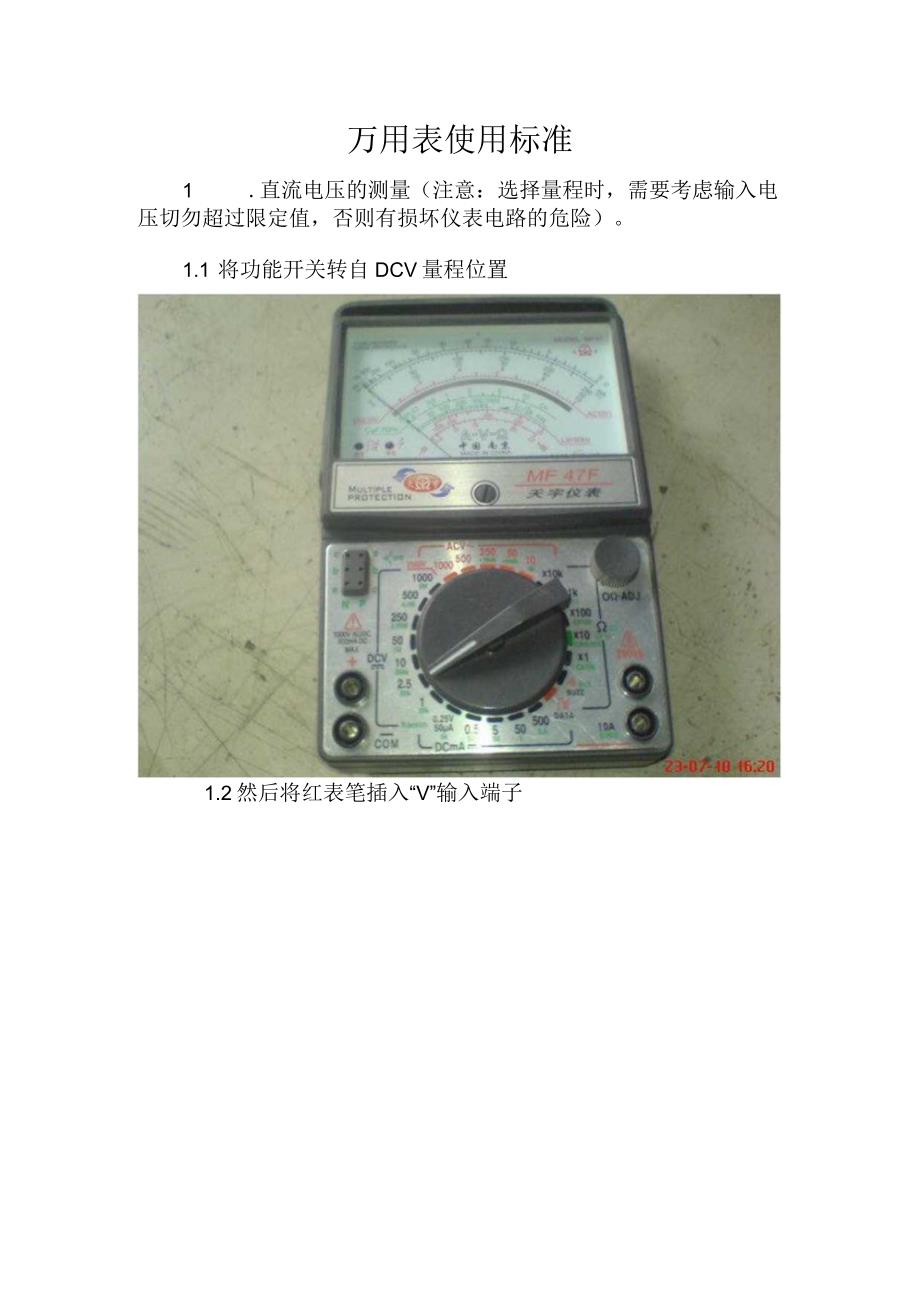

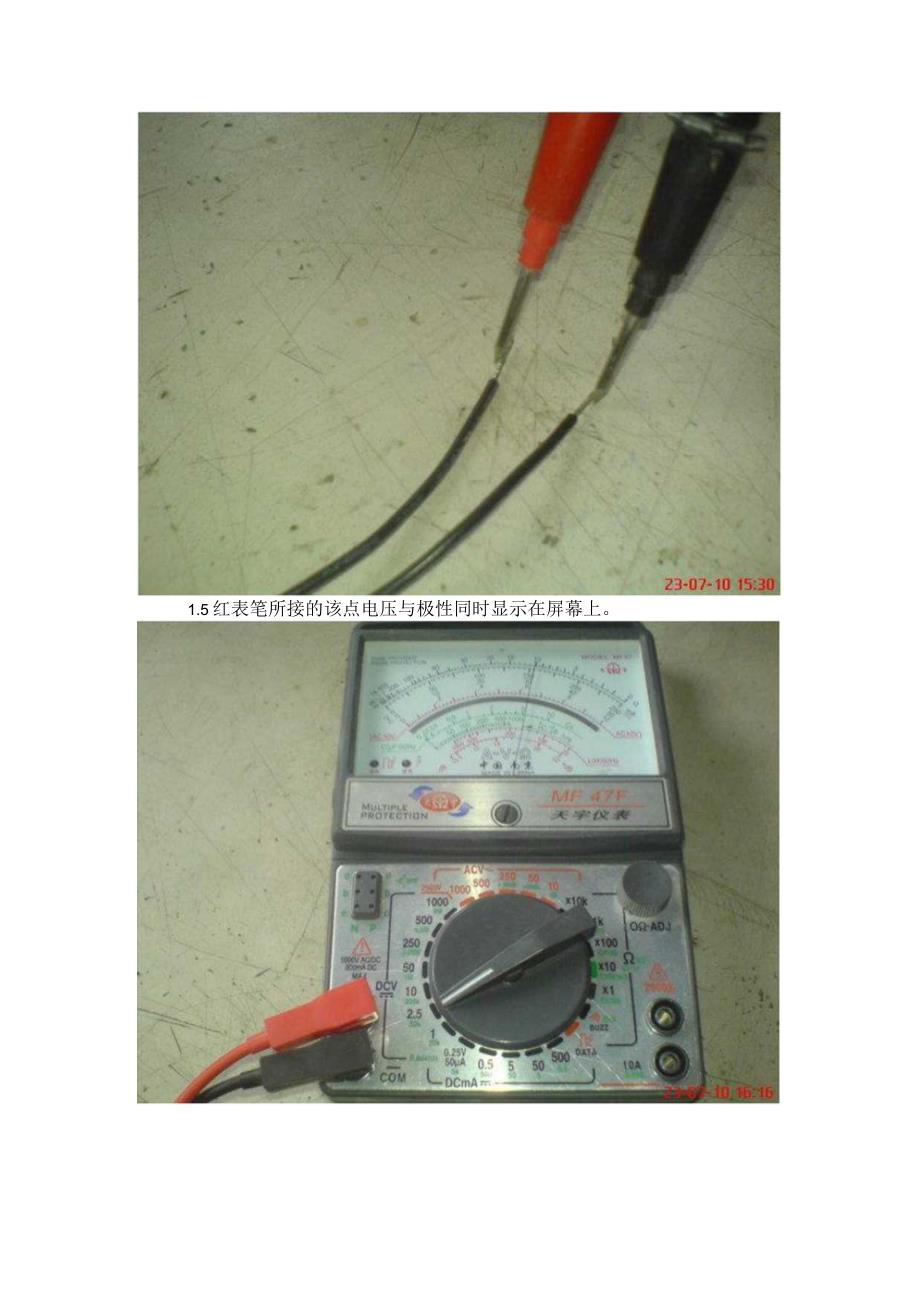

万用表使用标准1 .直流电压的测量(注意:选择量程时,需要考虑输入电压切勿超过限定值,否则有损坏仪表电路的危险)。1.1 将功能开关转自DCV量程位置1.2然后将红表笔插入“V”输入端子1.3将黑表笔插入“COM”输入端子。1.4将测试表笔跨接在被测电路上。1.5红表笔所接的该点电压与极性同时显示在屏幕上。2 .交流电压的测量2.1将功能开关转自ACV量程位置2.2然后将红表笔插入“V”,黑笔插入“COM”端子(注意:选择量程时,需要考虑输入电压切勿超过限定值,否则有损坏仪表电路的危2.3将测试表笔跨接在被测电路上.2.4屏幕上读出测量数值。3 .电阻的测量3.1 将功能开关转自。量程位置3.2然后将红表笔插入“V”,黑笔插入“COM”端子。3.3将红黑表笔短接,调整电位器,使表的读数为Oo3.4将测试表笔跨接在被测电路上。3.5屏幕上读出测量数值。4.直流电流的测量4.1 将功能开关转自DCMA位置,4.2然后将红表笔插入“V”,黑笔插入“COM”端子。4.3将红黑表笔串在被测电路中。4.4从表上读出测量数。
