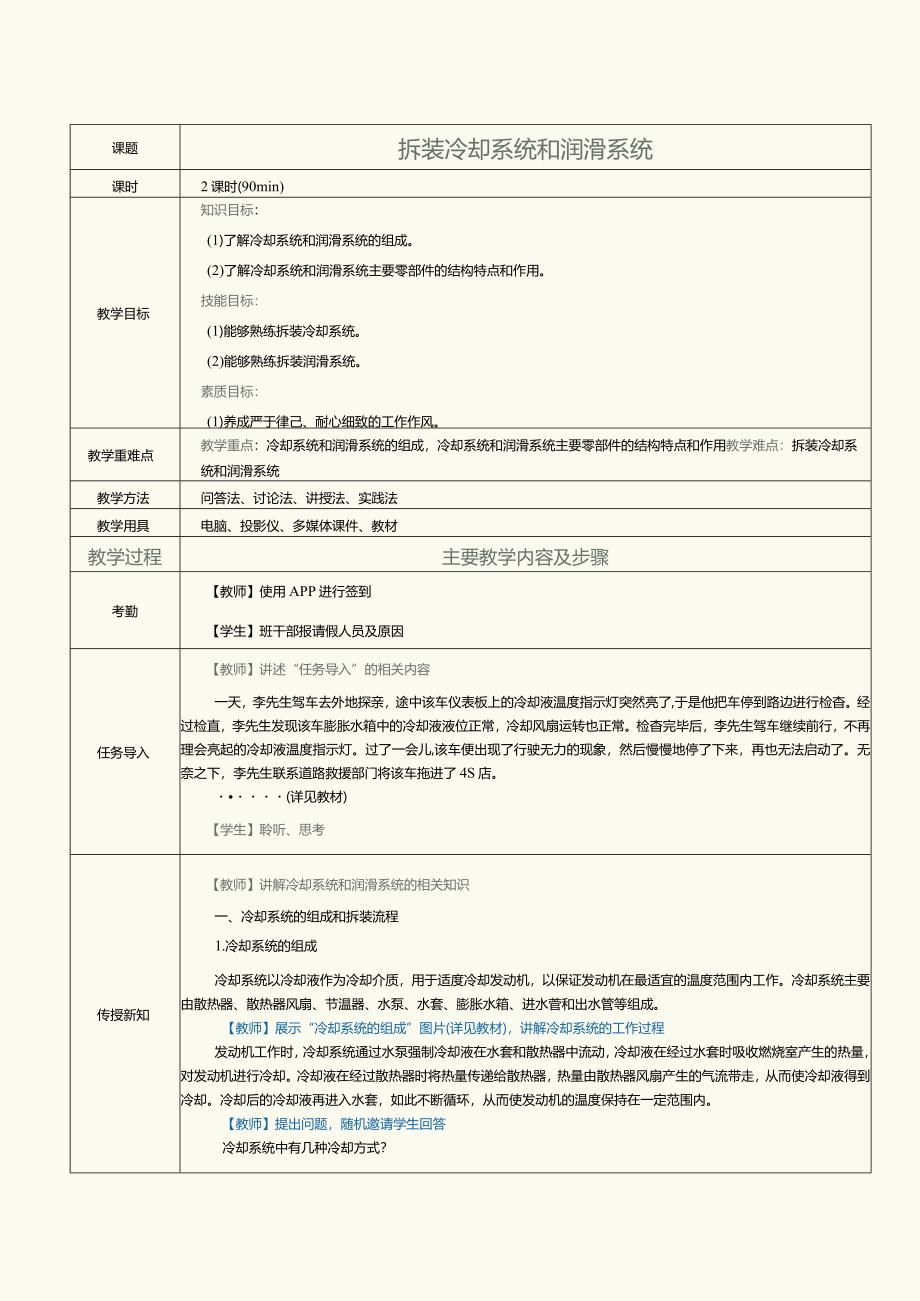

1、课题拆装冷却系统和润滑系统课时2课时(90min)教学目标知识目标：(1)了解冷却系统和润滑系统的组成。(2)了解冷却系统和润滑系统主要零部件的结构特点和作用。技能目标：(1)能够熟练拆装冷却系统。(2)能够熟练拆装润滑系统。素质目标：(1)养成严于律己、耐心细致的工作作风。(2)提高学思结合、勇于实践的职业素养。教学重难点教学重点：冷却系统和润滑系统的组成，冷却系统和润滑系统主要零部件的结构特点和作用教学难点：拆装冷却系统和润滑系统教学方法问答法、讨论法、讲授法、实践法教学用具电脑、投影仪、多媒体课件、教材教学过程主要教学内容及步骤考勤【教师】使用APP进行签到【学生】班干部报请假人员及原因
2、任务导入【教师】讲述“任务导入”的相关内容一天，李先生驾车去外地探亲，途中该车仪表板上的冷却液温度指示灯突然亮了,于是他把车停到路边进行检杳。经过检直，李先生发现该车膨胀水箱中的冷却液液位正常，冷却风扇运转也正常。检杳完毕后，李先生驾车继续前行，不再理会亮起的冷却液温度指示灯。过了一会儿,该车便出现了行驶无力的现象，然后慢慢地停了下来，再也无法启动了。无奈之下，李先生联系道路救援部门将该车拖进了4S店。(详见教材)【学生】聆听、思考传授新知【教师】讲解冷却系统和润滑系统的相关知识一、冷却系统的组成和拆装流程1.冷却系统的组成冷却系统以冷却液作为冷却介质，用于适度冷却发动机，以保证发动机在最适宜

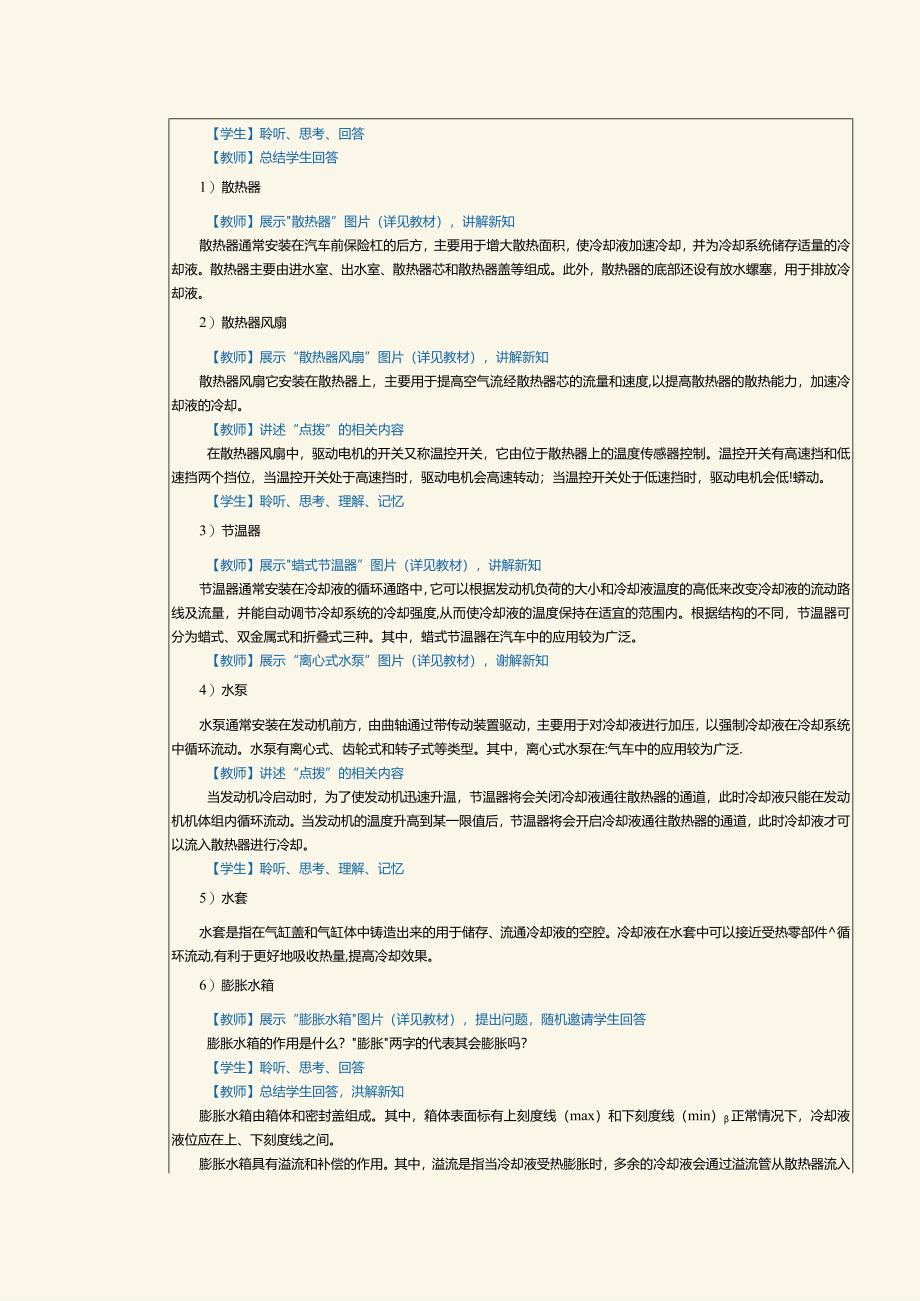

3、的温度范围内工作。冷却系统主要由散热器、散热器风扇、节温器、水泵、水套、膨胀水箱、进水菅和出水管等组成。【教师】展示“冷却系统的组成”图片(详见教材)，讲解冷却系统的工作过程发动机工作时，冷却系统通过水泵强制冷却液在水套和散热器中流动，冷却液在经过水套时吸收燃烧室产生的热量，对发动机进行冷却。冷却液在经过散热器时将热量传递给散热器，热量由散热器风扇产生的气流带走，从而使冷却液得到冷却。冷却后的冷却液再进入水套，如此不断循环，从而使发动机的温度保持在一定范围内。【教师】提出问题，随机邀请学生回答冷却系统中有几种冷却方式？【学生】聆听、思考、回答【教师】总结学生回答1）散热器【教师】展示散热器”图
4、片（详见教材），讲解新知散热器通常安装在汽车前保险杠的后方，主要用于增大散热面积，使冷却液加速冷却，并为冷却系统储存适量的冷却液。散热器主要由进水室、出水室、散热器芯和散热器盖等组成。此外，散热器的底部还设有放水螺塞，用于排放冷却液。2）散热器风扇【教师】展示“散热器风扇”图片（详见教材），讲解新知散热器风扇它安装在散热器上，主要用于提高空气流经散热器芯的流量和速度,以提高散热器的散热能力，加速冷却液的冷却。【教师】讲述“点拨”的相关内容在散热器风扇中，驱动电机的开关又称温控开关，它由位于散热器上的温度传感器控制。温控开关有高速挡和低速挡两个挡位，当温控开关处于高速挡时，驱动电机会高速转动；当
5、温控开关处于低速挡时，驱动电机会低!蟒动。【学生】聆听、思考、理解、记忆3）节温器【教师】展示蜡式节温器”图片（详见教材），讲解新知节温器通常安装在冷却液的循环通路中，它可以根据发动机负荷的大小和冷却液温度的高低来改变冷却液的流动路线及流量，并能自动调节冷却系统的冷却强度,从而使冷却液的温度保持在适宜的范围内。根据结构的不同，节温器可分为蜡式、双金属式和折叠式三种。其中，蜡式节温器在汽车中的应用较为广泛。【教师】展示“离心式水泵”图片（详见教材），谢解新知4）水泵水泵通常安装在发动机前方，由曲轴通过带传动装置驱动，主要用于对冷却液进行加压，以强制冷却液在冷却系统中循环流动。水泵有离心式、齿轮式
6、和转子式等类型。其中，离心式水泵在:气车中的应用较为广泛.【教师】讲述“点拨”的相关内容当发动机冷启动时，为了使发动机迅速升温，节温器将会关闭冷却液通往散热器的通道，此时冷却液只能在发动机机体组内循环流动。当发动机的温度升高到某一限值后，节温器将会开启冷却液通往散热器的通道，此时冷却液才可以流入散热器进行冷却。【学生】聆听、思考、理解、记忆5）水套水套是指在气缸盖和气缸体中铸造出来的用于储存、流通冷却液的空腔。冷却液在水套中可以接近受热零部件循环流动,有利于更好地吸收热量,提高冷却效果。6）膨胀水箱【教师】展示“膨胀水箱图片（详见教材），提出问题，随机邀请学生回答膨胀水箱的作用是什么？膨胀两字

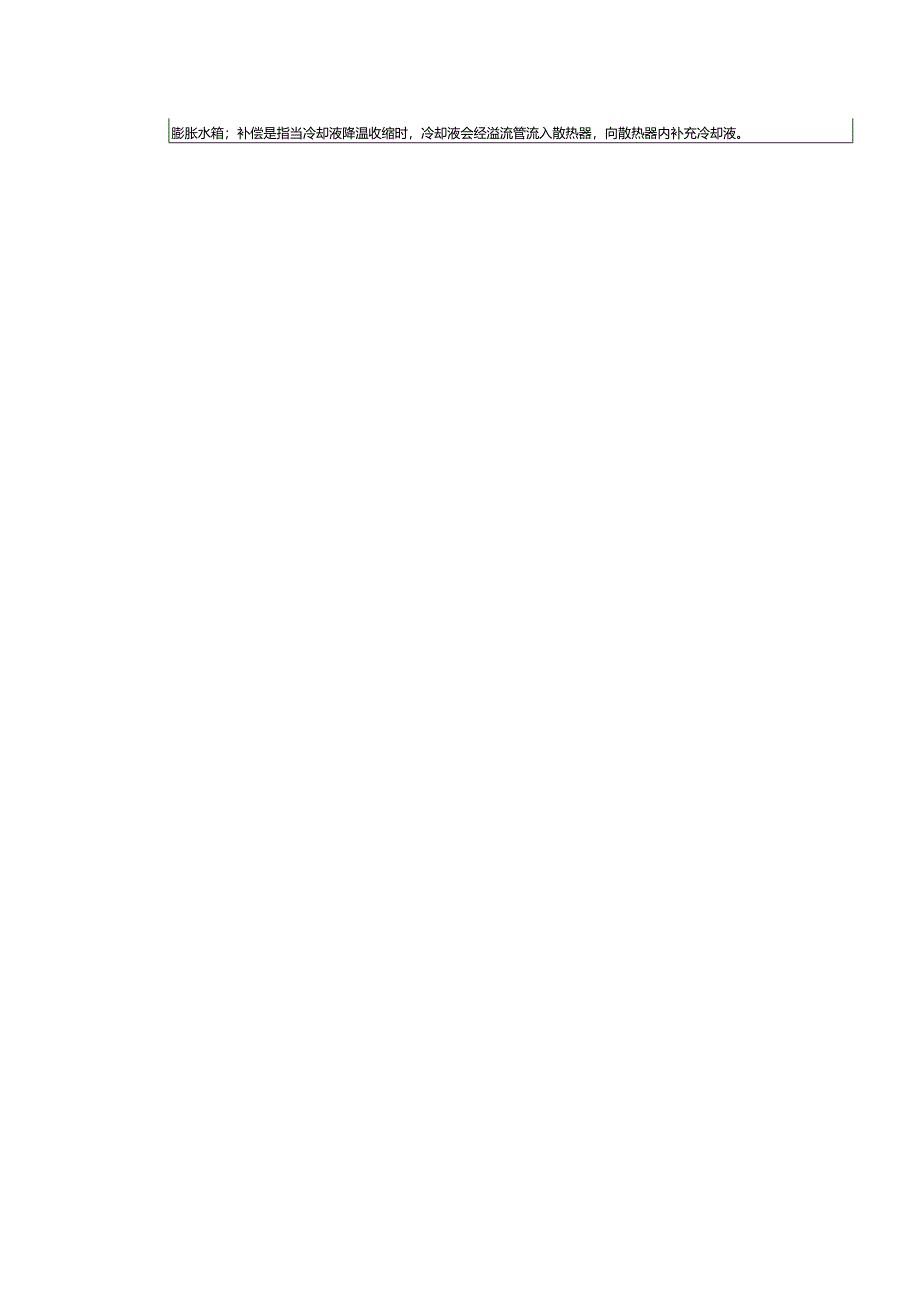

7、的代表其会膨胀吗？【学生】聆听、思考、回答【教师】总结学生回答，洪解新知膨胀水箱由箱体和密封盖组成。其中，箱体表面标有上刻度线（max）和下刻度线（min）正常情况下，冷却液液位应在上、下刻度线之间。膨胀水箱具有溢流和补偿的作用。其中，溢流是指当冷却液受热膨胀时，多余的冷却液会通过溢流管从散热器流入膨胀水箱；补偿是指当冷却液降温收缩时，冷却液会经溢流管流入散热器，向散热器内补充冷却液。此外，膨胀水箱还可以消除冷却系统中的气泡，同时它还是冷却液的加注口。2.冷却系统的拆装流程【教师】提出问题，随机邀请学生回答在拆装冷却系统时应注意些什么？【学生】聆听、思考、回答【教师】总结学生回答(1)当冷却系
8、统的温度高于环境温度时，禁止打开散热器盖，否则过热蒸汽或沸腾的冷却液会从散热器中飞溅出来，对人体造成伤害。(2)如果冷却液溅到皮肤上或溅入眼睛，应立即用大量清水冲洗干净，必要时应及时就医.(3)-(5)详见教材。1 )节温器的拆装流程【教师】展示“拆装节温器的一般流程”图片，讲解新知开始2)水泵的拆装流程【教师】展示“拆装水泵的一般流程”图片，讲解新知二、润滑系统的组成和拆装流程1 .润滑系统的组成润滑系统用于向发动机的各个部位供给润滑油，使其在零部件的摩擦表面形成一层油膜，以减小摩擦阻力和零部件的磨损，同时实现清洗、冷却、密封、防锈和减振缓冲等功能，从而提高发动机的工作可靠性，延长使用寿命.
9、【教师】展示“润滑系统的组成”图片（详见教材）,讲解新知润滑系统主要由机油泵、油道、机油滤清器、机油喷嘴和油底壳等组成。其中，机油滤清器可分为集滤器、机油粗滤器和机油细滤器三种，它们安装在不同的位置，分别用于滤除不同的杂质。1）机油泵机油泵通常安装在气缸体的下部，主要用于将润滑油从油底壳中抽吸出来并进行加压，然后连续不断地输送至发动机的各个部位，从而维持润滑油在润滑系统中的循环。汽车上常用的机油泵有转子式和齿轮式两种。【教师】展示“汽车上常用的机油泵”图片（详见教材）.提出问题，随机邀请学生回答仔细观察图片，找出转子式和齿轮式在结构上的区别。【学生】聆听、观察、思考、回答【教师】总结学生回答，
10、讲述“点拨”的相关内容由于机油泵是由曲轴通过链（带）传动装置驱动的，曲轴的转速对润滑系统中的润滑油压力有很大的影响，因此通常在机油泵或主油道中设置限压阀，从而将润滑油的压力控制在一定范围内。【学生】聆听、思考、理解、记忆2）油道油道可在气缸体与气缸盖上直接铸造出或设置在一些零部件的内部，它主要用于将机油泵输出的润滑油输送至发动机的各个部位。3）机油滤清器（I）集滤器。【教师】展示“固定式集滤器”图片（详见教材），讲解新知集滤器通常安装在机油泵的吸油端，主要用于过滤润滑油中体积较大的杂质。集滤器有浮动式和固定式两种，目前汽车中广泛采用的是固定式集滤器，它位于油底壳中润滑油的液位以下，可以防止吸入
11、泡沫，从而保证润滑效果。（2）机油粗滤器。机油粗滤器通常安装在气缸体上，主要用于过滤润滑油中直径在005mm以上的杂质。【教师】展示“机油粗滤器”图片（详见教材），提出问题，随机邀请学生回答机油粗滤器的结构与哪种部件有相似之处？【学生】聆听、思考、回答【教师】总结学生回答，讲述点拨”的相关内容机油粗滤器对润滑油的流动阻力较小，可串联安装在机油泵出油和主油道之间。【学生】聆听、思考、理解、记忆（3）机油细滤器。【教师】展示“离心式机油细滤器”图片（详见教材）,讲解新知机油细滤器主要用于过滤润滑油中直径在0.001mm以上的杂质，它主要有过滤式和离心式两种。其中，过滤式机油细滤器与机油粗滤器的结构
12、基本相同，只是其滤芯能过滤直径更小的杂质；离心式机油细滤器没有滤芯，它利用离心力的作用使润滑油和杂质分离，以达到过滤杂质的目的。【教师】讲述“点拨”的相关内容机油细滤器由于对润滑油的流动阻力较大，因此通常与主油道并联安装。为了保证主油道中润滑油的压力正常，防止润滑油在压力过低时被分流，通常在机油细滤器之前设置一个进油限压阀，只有在润滑油压力超过一定限值后，润滑油才能进入机油细滤器。此外，为了防止机油细滤器出现堵塞而造成润滑油压力异常，通常还为其设置一个旁通阀，当机油细滤器中的润滑油压力超过一定限值后，润滑油将会直接从旁通阀流回油底壳。【学生】聆听、思考、理解、记忆4）机油喷嘴【教师】展示“机油
13、喷嘴”图片（详见教材），讲解新知机油喷嘴用于向气缸内喷射润滑油，对活塞和气缸套进行润滑和冷却。2 .润滑系统的拆装流程1）机油泵的拆装流程【教师】展示“拆装机油泵的一般流程”图片，讲解新知fi3I排放润滑油,TI拆卸汕底光下光体拆卸油底壳上壳体拆卸机油泵锥轮及传动链拆卸机油泵及集滤器安装机油泵加注涧滑油（蓝）2）机油粗滤器的拆装流程【教师】展示“拆装机油粗滤器的一般流程”图片，讲解新知（开始）I排放涧滑油拆卸机油粗滤器安装机油粗虑器加注润滑油I（结束;拆装润滑系统时，应注意以下事项。（1）安装新的机油滤清器时，应在密封表面或密封件上涂抹少量润滑油。否则，密封表面或密封件与接合面之间将会发生干摩
14、擦而影响密封效果。（2）加注润滑油时，需要用;由标尺检直润滑油的液位，确保液位位于油标尺上、下刻度线之间。若润滑油的液位接近或低于下刻度线，则应补充润滑油。【教师】总结学生回答，讲述“迸德修业”的相关内容小王是一家;气车维修厂的维修技术人员，某天有一个炼油厂的老板找到小王，说要给小王一个赚外快的机会，就是把废弃润滑油卖给他。小王心想，这样既没有乱倒废弃润滑油，又可以让这些废弃润滑油回收再利用，自己也能顺便赚些钱，便答应了下来。没过多久，此事被汽车维修厂的经理得知，经理很生气。他告诉小王，这个炼油厂是一个非法炼油厂，根本没有回收废弃润滑油的资质，只是打着回收的幌子通过买卖废弃润滑油来赚取差价，这
15、些废弃润滑油流入市场，只会对车、对环境造成危害。小王意识到自己犯了错，再也不敢动歪心思，规规矩矩地将废弃润滑油交给正规回收企业处理。（详见教材）【学生】聆听、理解、体会【学生】聆听、思考、理解、记忆任务实训【教师】布置实训任务：拆装冷却系统和润滑系统。将全班学生以35人为一组进行分组，组织学生以小组为单位，扫描“项目工单一拆装冷却系统和润滑系统”二维码，获取项目工单【学生】各组选出组长并进行任务分工，做好任务准备工作选择合适的工具和设备，在明确任务内容的情况下，根据实际情况，写出所需的工具、设备和资料等，在进入工作前确认现场安全及个人防护情况。【教师】组织学生扫码观看微课视频：拆装节温器(详见教材)【学生】观看、聆听、理解、记忆【教师】指导学生以小组为单位,按照以下活动步骤,对节温器、水泵、机油泵和机油粗滤器迸行拆装，完成“拆装冷却系统和润滑系统”实训任务1.拆装冷却系统1)拆装节温器(I)排放冷却液。(2)拆卸节温器的外围附件。(3)拆卸节温器。(4)安装
