《关于混凝土强度的几个问题.docx》由会员分享，可在线阅读，更多相关《关于混凝土强度的几个问题.docx（4页珍藏版）》请在第壹文秘上搜索。

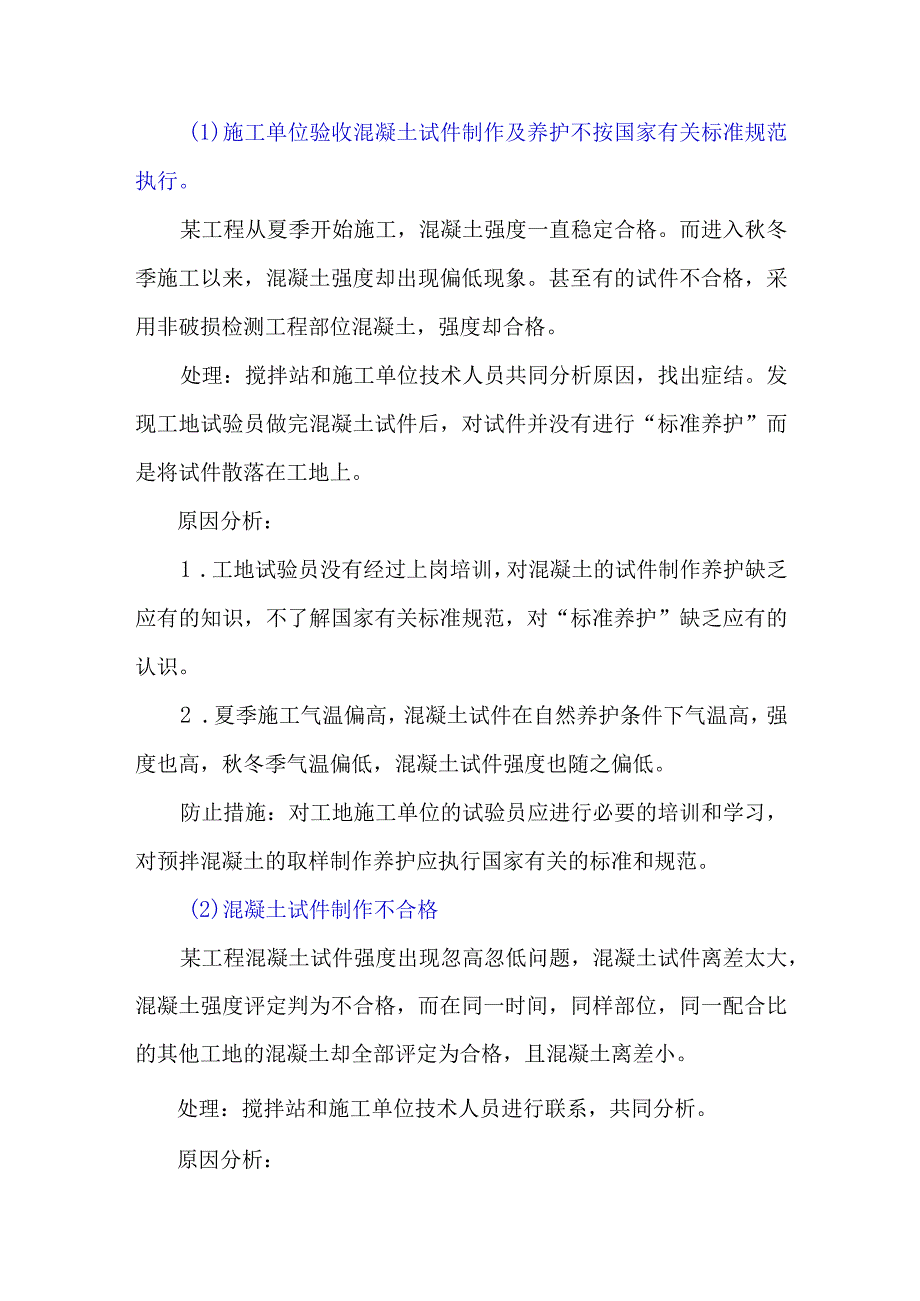

1、(1)施工单位验收混凝土试件制作及养护不按国家有关标准规范执行。某工程从夏季开始施工，混凝土强度一直稳定合格。而进入秋冬季施工以来，混凝土强度却出现偏低现象。甚至有的试件不合格，采用非破损检测工程部位混凝土，强度却合格。处理：搅拌站和施工单位技术人员共同分析原因，找出症结。发现工地试验员做完混凝土试件后，对试件并没有进行“标准养护”而是将试件散落在工地上。原因分析：1 .工地试验员没有经过上岗培训，对混凝土的试件制作养护缺乏应有的知识，不了解国家有关标准规范，对“标准养护”缺乏应有的认识。2 .夏季施工气温偏高，混凝土试件在自然养护条件下气温高，强度也高，秋冬季气温偏低，混凝土试件强度也随之偏

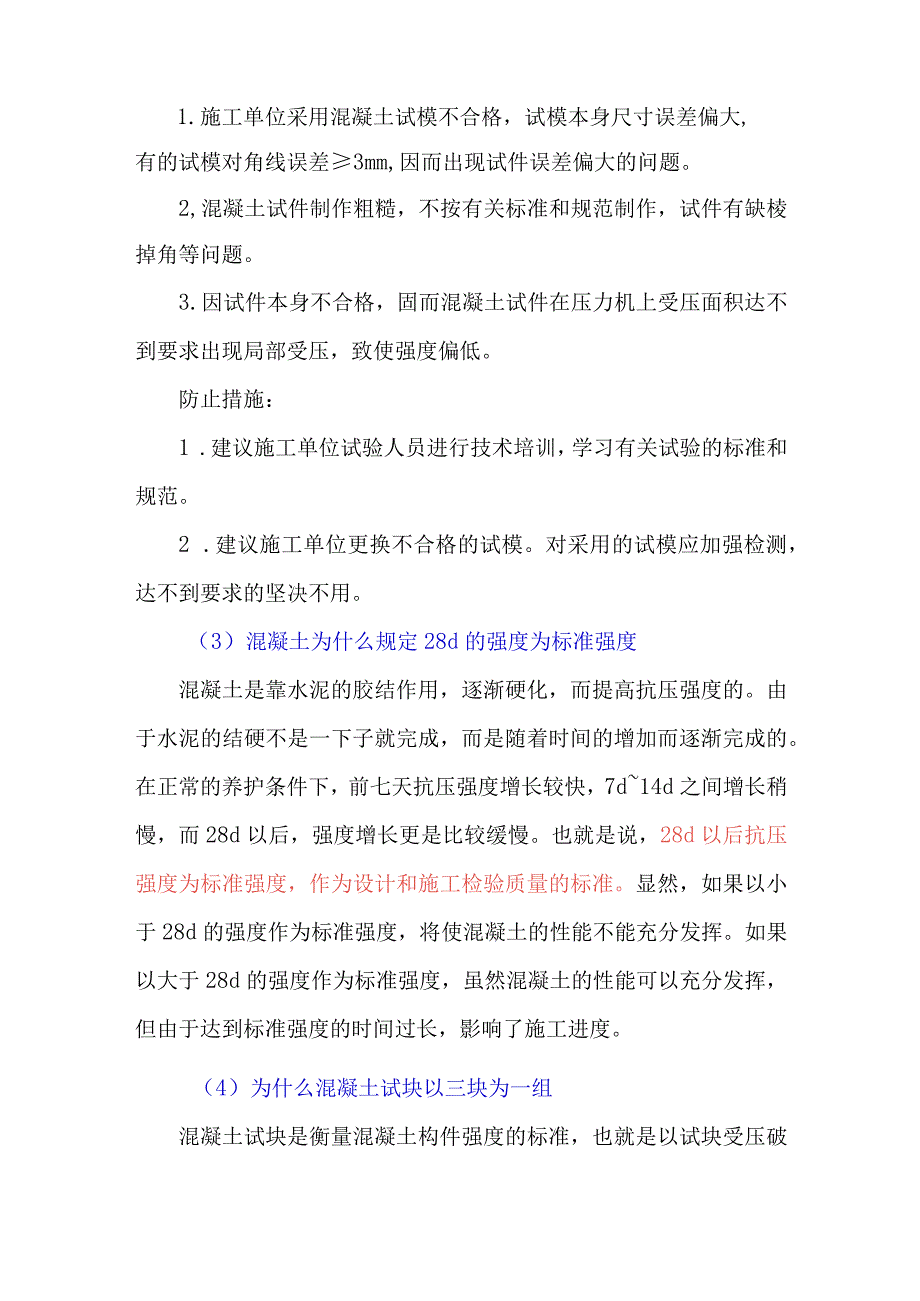

2、低。防止措施：对工地施工单位的试验员应进行必要的培训和学习，对预拌混凝土的取样制作养护应执行国家有关的标准和规范。(2)混凝土试件制作不合格某工程混凝土试件强度出现忽高忽低问题，混凝土试件离差太大，混凝土强度评定判为不合格，而在同一时间，同样部位，同一配合比的其他工地的混凝土却全部评定为合格，且混凝土离差小。处理：搅拌站和施工单位技术人员进行联系，共同分析。原因分析：1.施工单位采用混凝土试模不合格，试模本身尺寸误差偏大,有的试模对角线误差3mm,因而出现试件误差偏大的问题。2,混凝土试件制作粗糙，不按有关标准和规范制作，试件有缺棱掉角等问题。3.因试件本身不合格，固而混凝土试件在压力机上受压
3、面积达不到要求出现局部受压，致使强度偏低。防止措施：1 .建议施工单位试验人员进行技术培训，学习有关试验的标准和规范。2 .建议施工单位更换不合格的试模。对采用的试模应加强检测，达不到要求的坚决不用。（3）混凝土为什么规定28d的强度为标准强度混凝土是靠水泥的胶结作用，逐渐硬化，而提高抗压强度的。由于水泥的结硬不是一下子就完成，而是随着时间的增加而逐渐完成的。在正常的养护条件下，前七天抗压强度增长较快，7d14d之间增长稍慢，而28d以后，强度增长更是比较缓慢。也就是说，28d以后抗压强度为标准强度，作为设计和施工检验质量的标准。显然，如果以小于28d的强度作为标准强度，将使混凝土的性能不能充

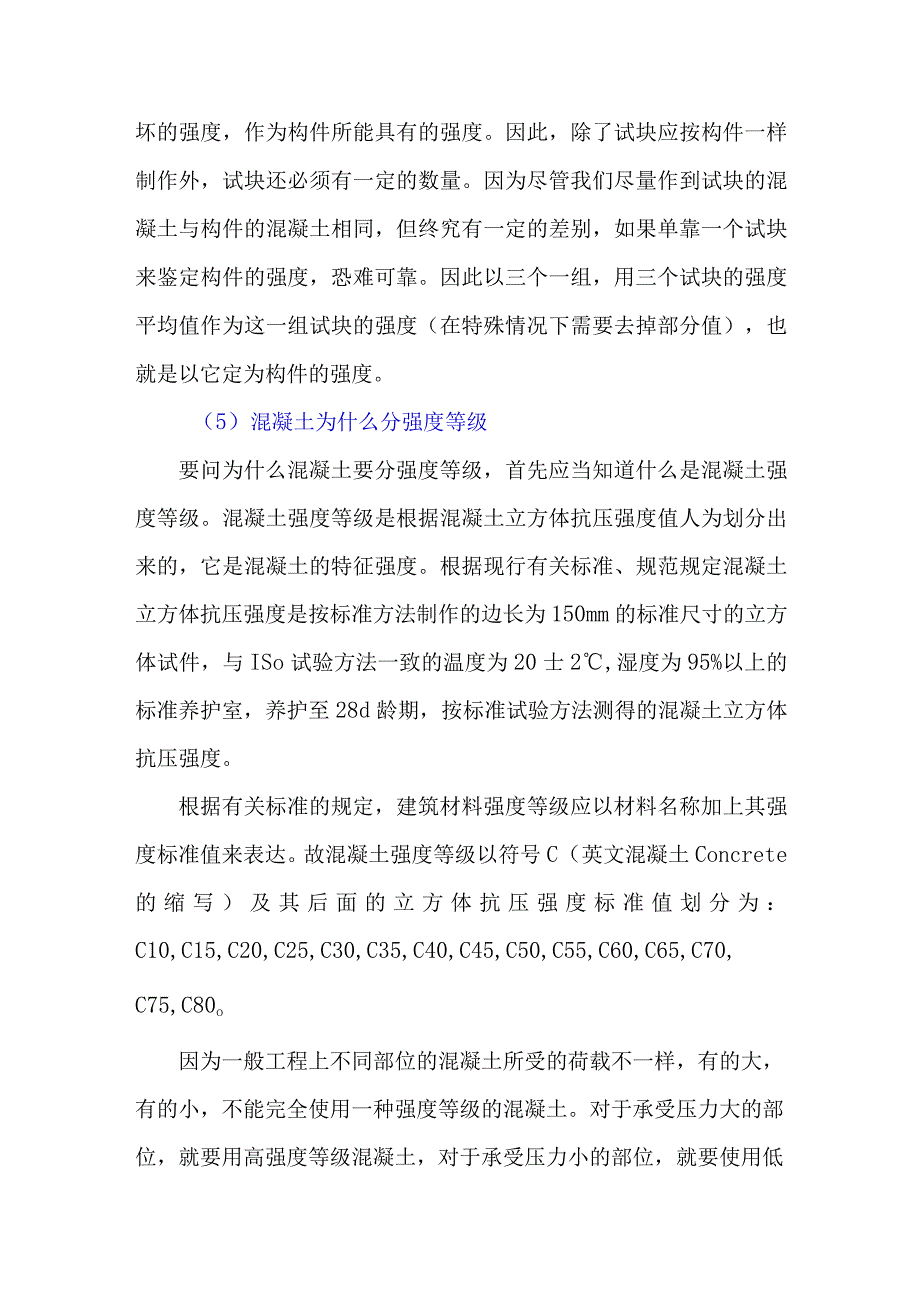

4、分发挥。如果以大于28d的强度作为标准强度，虽然混凝土的性能可以充分发挥，但由于达到标准强度的时间过长，影响了施工进度。（4）为什么混凝土试块以三块为一组混凝土试块是衡量混凝土构件强度的标准，也就是以试块受压破坏的强度，作为构件所能具有的强度。因此，除了试块应按构件一样制作外，试块还必须有一定的数量。因为尽管我们尽量作到试块的混凝土与构件的混凝土相同，但终究有一定的差别，如果单靠一个试块来鉴定构件的强度，恐难可靠。因此以三个一组，用三个试块的强度平均值作为这一组试块的强度（在特殊情况下需要去掉部分值），也就是以它定为构件的强度。（5）混凝土为什么分强度等级要问为什么混凝土要分强度等级，首先应当
5、知道什么是混凝土强度等级。混凝土强度等级是根据混凝土立方体抗压强度值人为划分出来的，它是混凝土的特征强度。根据现行有关标准、规范规定混凝土立方体抗压强度是按标准方法制作的边长为150mm的标准尺寸的立方体试件，与ISo试验方法一致的温度为20士2,湿度为95%以上的标准养护室，养护至28d龄期，按标准试验方法测得的混凝土立方体抗压强度。根据有关标准的规定，建筑材料强度等级应以材料名称加上其强度标准值来表达。故混凝土强度等级以符号C（英文混凝土Concrete的缩写）及其后面的立方体抗压强度标准值划分为：C10,C15,C20,C25,C30,C35,C40,C45,C50,C55,C60,C65,C70,C75,C80o因为一般工程上不同部位的混凝土所受的荷载不一样，有的大，有的小，不能完全使用一种强度等级的混凝土。对于承受压力大的部位，就要用高强度等级混凝土，对于承受压力小的部位，就要使用低强度等级的混凝土，因此，混凝土分成不同强度等级，以适应不同工程的需要，通过设计计算选用。
