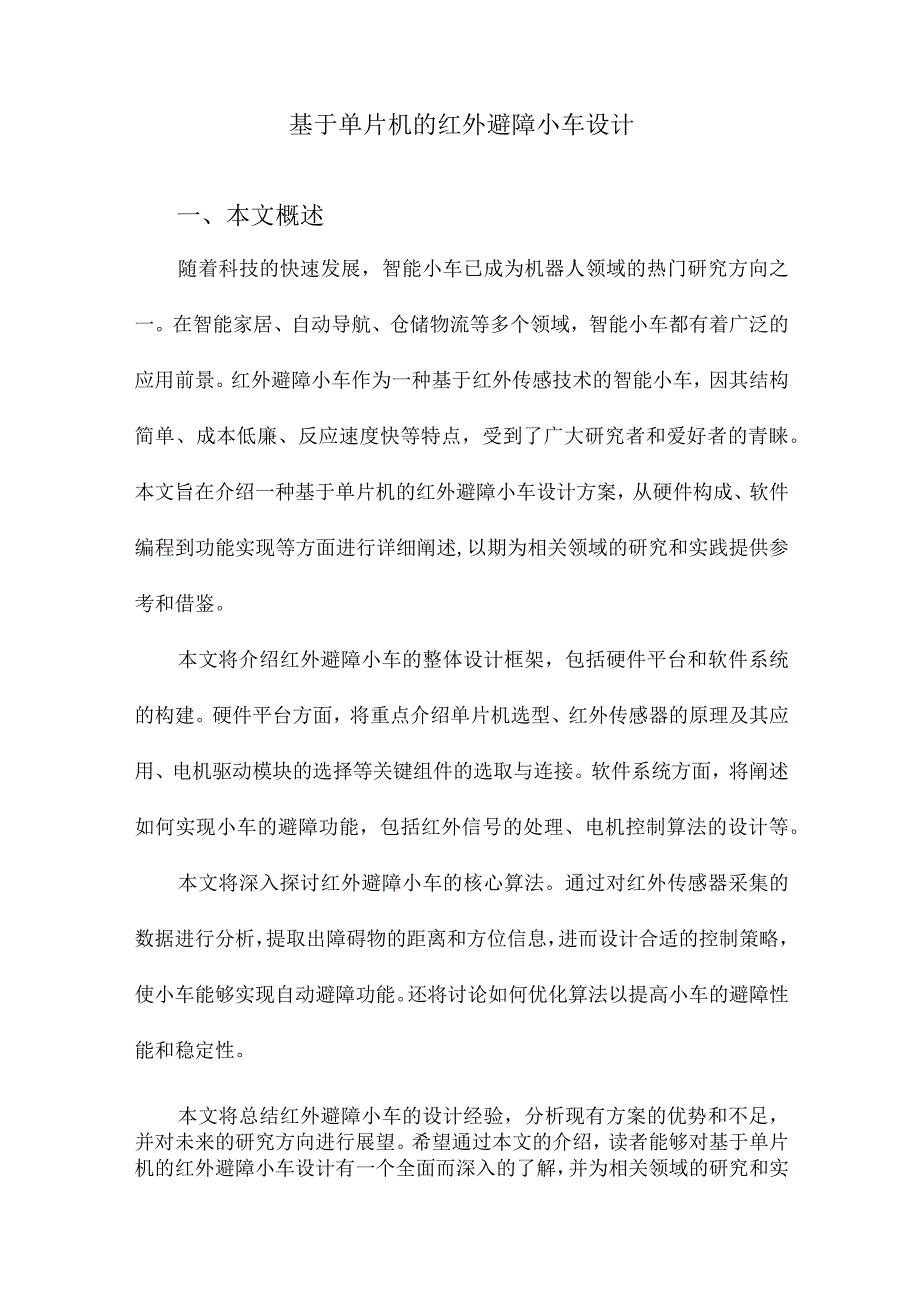

1、基于单片机的红外避障小车设计一、本文概述随着科技的快速发展，智能小车已成为机器人领域的热门研究方向之一。在智能家居、自动导航、仓储物流等多个领域，智能小车都有着广泛的应用前景。红外避障小车作为一种基于红外传感技术的智能小车，因其结构简单、成本低廉、反应速度快等特点，受到了广大研究者和爱好者的青睐。本文旨在介绍一种基于单片机的红外避障小车设计方案，从硬件构成、软件编程到功能实现等方面进行详细阐述,以期为相关领域的研究和实践提供参考和借鉴。本文将介绍红外避障小车的整体设计框架，包括硬件平台和软件系统的构建。硬件平台方面，将重点介绍单片机选型、红外传感器的原理及其应用、电机驱动模块的选择等关键组件的

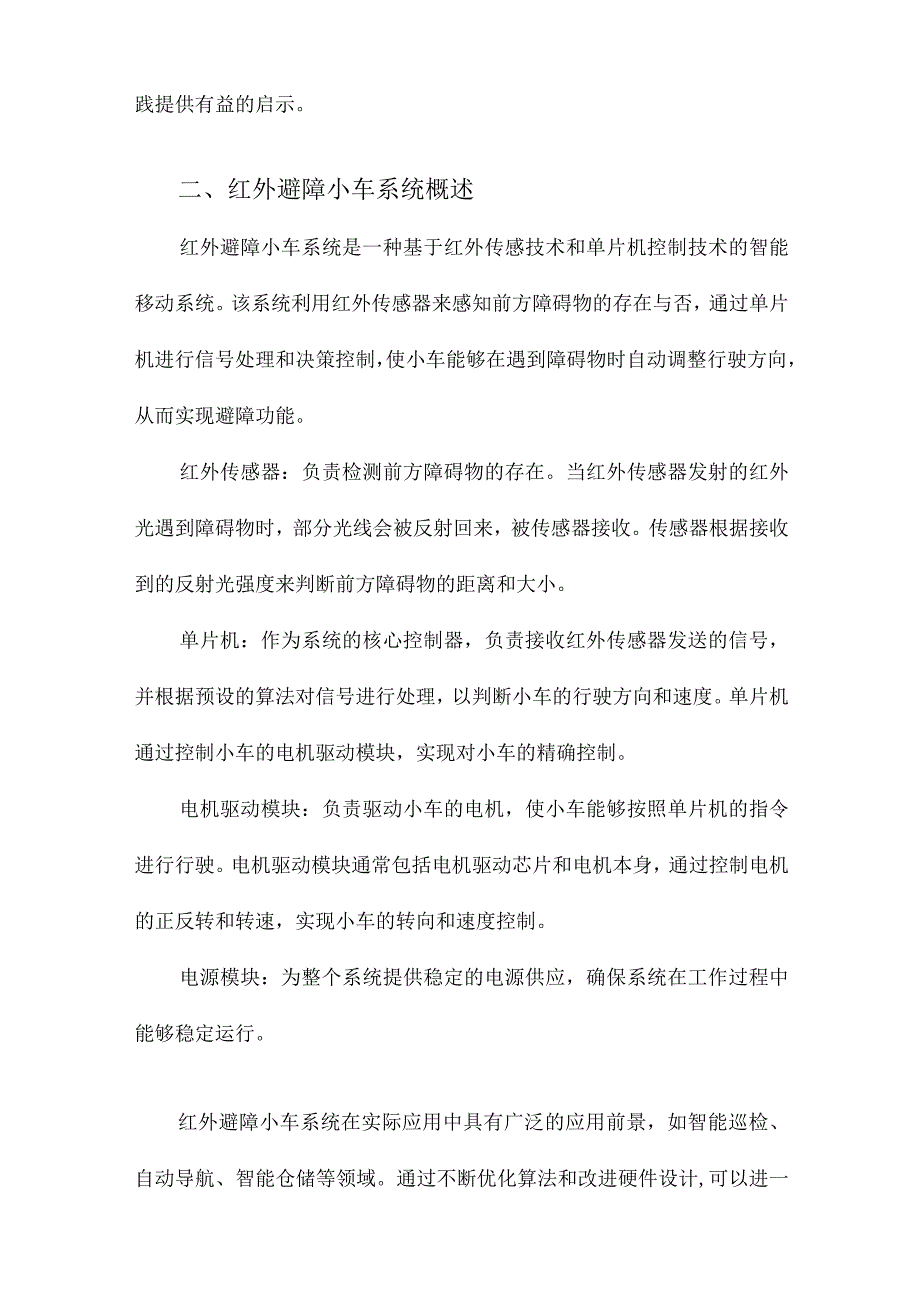

2、选取与连接。软件系统方面，将阐述如何实现小车的避障功能，包括红外信号的处理、电机控制算法的设计等。本文将深入探讨红外避障小车的核心算法。通过对红外传感器采集的数据进行分析，提取出障碍物的距离和方位信息，进而设计合适的控制策略，使小车能够实现自动避障功能。还将讨论如何优化算法以提高小车的避障性能和稳定性。本文将总结红外避障小车的设计经验，分析现有方案的优势和不足，并对未来的研究方向进行展望。希望通过本文的介绍，读者能够对基于单片机的红外避障小车设计有一个全面而深入的了解，并为相关领域的研究和实践提供有益的启示。二、红外避障小车系统概述红外避障小车系统是一种基于红外传感技术和单片机控制技术的智能移
3、动系统。该系统利用红外传感器来感知前方障碍物的存在与否，通过单片机进行信号处理和决策控制，使小车能够在遇到障碍物时自动调整行驶方向，从而实现避障功能。红外传感器：负责检测前方障碍物的存在。当红外传感器发射的红外光遇到障碍物时，部分光线会被反射回来，被传感器接收。传感器根据接收到的反射光强度来判断前方障碍物的距离和大小。单片机：作为系统的核心控制器，负责接收红外传感器发送的信号，并根据预设的算法对信号进行处理，以判断小车的行驶方向和速度。单片机通过控制小车的电机驱动模块，实现对小车的精确控制。电机驱动模块：负责驱动小车的电机，使小车能够按照单片机的指令进行行驶。电机驱动模块通常包括电机驱动芯片和

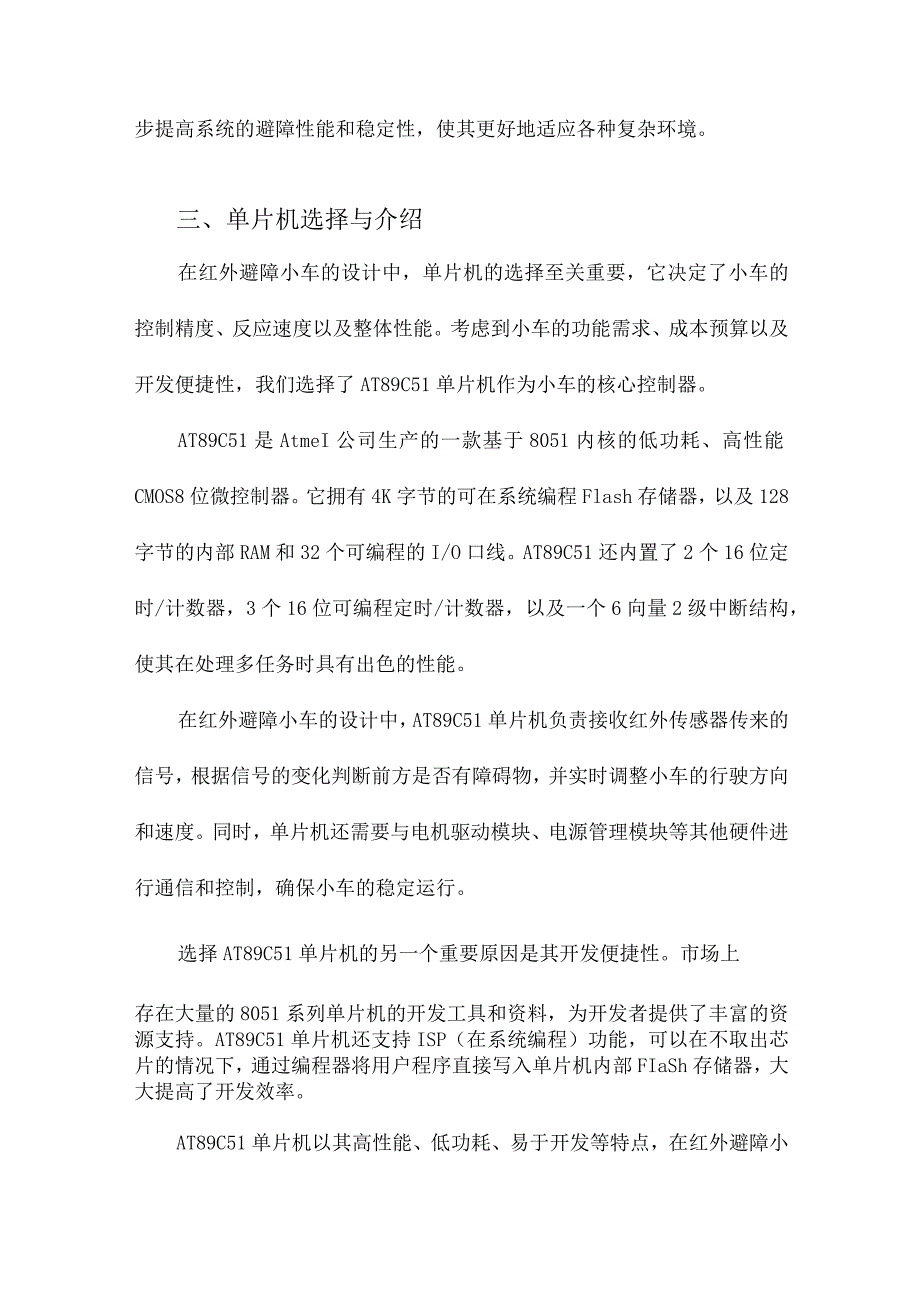

4、电机本身，通过控制电机的正反转和转速，实现小车的转向和速度控制。电源模块：为整个系统提供稳定的电源供应，确保系统在工作过程中能够稳定运行。红外避障小车系统在实际应用中具有广泛的应用前景，如智能巡检、自动导航、智能仓储等领域。通过不断优化算法和改进硬件设计,可以进一步提高系统的避障性能和稳定性，使其更好地适应各种复杂环境。三、单片机选择与介绍在红外避障小车的设计中，单片机的选择至关重要，它决定了小车的控制精度、反应速度以及整体性能。考虑到小车的功能需求、成本预算以及开发便捷性，我们选择了AT89C51单片机作为小车的核心控制器。AT89C51是AtmeI公司生产的一款基于8051内核的低功耗、高
5、性能CMOS8位微控制器。它拥有4K字节的可在系统编程Flash存储器，以及128字节的内部RAM和32个可编程的I/O口线。AT89C51还内置了2个16位定时/计数器，3个16位可编程定时/计数器，以及一个6向量2级中断结构，使其在处理多任务时具有出色的性能。在红外避障小车的设计中，AT89C51单片机负责接收红外传感器传来的信号，根据信号的变化判断前方是否有障碍物，并实时调整小车的行驶方向和速度。同时，单片机还需要与电机驱动模块、电源管理模块等其他硬件进行通信和控制，确保小车的稳定运行。选择AT89C51单片机的另一个重要原因是其开发便捷性。市场上存在大量的8051系列单片机的开发工具和
6、资料，为开发者提供了丰富的资源支持。AT89C51单片机还支持ISP（在系统编程）功能，可以在不取出芯片的情况下，通过编程器将用户程序直接写入单片机内部FIaSh存储器，大大提高了开发效率。AT89C51单片机以其高性能、低功耗、易于开发等特点，在红外避障小车的设计中发挥了关键作用，为小车的顺利实现提供了有力保障。四、红外避障传感器原理与选型红外避障传感器在基于单片机的红外避障小车设计中扮演着至关重要的角色。这种传感器通过发射和接收红外光来检测前方障碍物的存在和距离。红外避障传感器通常由红外线发射管、红外线接收管和信号处理电路组成。在原理上，红外避障传感器的工作方式基于红外光的反射。当传感器发
7、射的红外光遇到障碍物时，部分光线会被反射回来，被接收管接收。根据发射和接收之间的时间差，可以计算出障碍物与传感器之间的距离。这种传感器具有响应速度快、测量精度高、抗干扰能力强等优点，非常适合用于小车的避障系统。在选型上，我们需要考虑几个关键因素。首先是测量距离，即传感器的探测范围。根据小车的使用环境和避障需求，选择合适的测量距离。考虑角度范围，即传感器能够检测到的前方区域。一般来说,角度越大，传感器能够覆盖的范围就越广，但也可能导致误判。再次,需要考虑传感器的响应时间和稳定性。响应时间越短，小车对障碍物的反应就越快；稳定性越好，传感器在复杂环境下的性能就越可靠。成本也是一个重要的考虑因素。不同
8、品牌和型号的红外避障传感器价格差异较大，我们需要根据项目的预算和整体需求来选择合适的传感器。在基于单片机的红外避障小车设计中，红外避障传感器的选择至关重要。我们需要根据测量距离、角度范围、响应时间和稳定性等因素进行综合考虑，以选择最适合的传感器。我们也需要关注传感器的成本，以确保项目的经济性和可行性。五、硬件电路设计在基于单片机的红外避障小车设计中，硬件电路设计是至关重要的一环。它决定了小车的功能实现和性能表现。下面将详细介绍小车的硬件电路设计。单片机选型：我们选用了一款常用的单片机一一STC89C52RC,它是一款基于8051内核的低功耗、高性能CMOS8位微控制器，具有8K字节系统可编程F
9、lash存储器。STC89C52RC使用经典的MCS-51内核，但做了很多的改进使得芯片具有传统51单片机不具备的功能。在单芯片上，拥有灵巧的8位CPU和在系统可编程FlaSh,使得STC89C52RC为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。红外避障模块：红外避障模块是小车实现避障功能的关键部分。我们选用了一款具有高灵敏度的红外传感器，能够检测前方障碍物并返回相应的信号。当障碍物进入红外传感器的检测范围时，传感器会向单片机发送信号，单片机根据接收到的信号控制小车转向，从而实现避障。电机驱动模块：小车的运动需要电机驱动模块来实现。我们选用了一款双H桥电机驱动模块，可以驱动两个直流电
10、机，实现小车的前进、后退、左转和右转。该模块具有驱动能力强、稳定性好、控制简单等特点，能够满足小车的运动需求。电源模块：小车的电源模块采用了2V的锂电池，通过降压模块将电压稳定至5V,为单片机和其他模块提供稳定的工作电压。同时，我们还在电路中加入了滤波电容，以减少电压波动对小车工作的影响。电路连接与布局：在电路设计中，我们注重了元件之间的连接和布局。所有模块都通过杜邦线连接到单片机上，方便后续的调试和扩展。同时，我们还对电路进行了合理的布局，使得小车的结构紧凑、美观。在硬件电路设计中，我们充分考虑了小车的功能需求、性能表现和扩展性，选用了合适的元器件和模块，实现了小车的红外避障功能。六、软件程
11、序设计在基于单片机的红外避障小车设计中，软件程序设计是至关重要的一环。该程序的主要任务是控制小车的运动，实现红外避障功能，以及处理可能遇到的各种情况。我们需要对单片机的各个接口进行初始化设置，包括GPlo（通用输入/输出）口、红外避障模块接口、电机驱动接口等。根据小车的运动需求，设定前进、后退、左转、右转等基本的运动控制函数。在避障功能的实现上，我们需要使用红外传感器检测前方是否有障碍物。当检测到障碍物时，程序会立即判断障碍物的位置，并根据位置信息调整小车的运动方向，以实现避障。这一过程中，程序需要实时获取红外传感器的数据，并根据数据进行判断和处理。我们还需要设计一种策略来处理可能遇到的复杂情
12、况，如连续多个障碍物、障碍物突然出现等。这些情况下，程序需要能够快速、准确地做出反应，保证小车的正常运行。在软件程序设计过程中，我们还需要考虑程序的稳定性和可靠性。这包括防止程序因意外情况而崩溃，以及在程序崩溃后能够自动重启等。软件程序设计是基于单片机的红外避障小车设计的核心部分。一个优秀的程序不仅能够实现小车的基本功能，还能够处理各种复杂情况，保证小车的稳定运行。在程序设计过程中，我们需要充分考虑各种可能的情况，并进行充分的测试和优化。七、系统调试与优化在系统搭建完毕后，调试与优化是确保红外避障小车稳定、高效运行的关键环节。调试过程中，我们首先进行了硬件设备的检查，包括单片机、电机驱动板、红
13、外传感器等是否工作正常，连接线路是否牢固，供电电压是否稳定。随后，我们进行了软件程序的调试，通过逐步检查程序逻辑，确保控制指令能够正确传达给硬件设备。在调试过程中，我们发现了小车在避障时偶尔出现的误判和反应迟钝问题。经过深入分析，我们发现这是由于红外传感器对环境的适应性不足以及程序中的算法优化不够导致的。针对这些问题，我们采取了一系列优化措施。我们对红外传感器的参数进行了调整，提高了其对不同环境的适应能力。同时，我们增加了传感器的数量，使得小车能够获取更全面的环境信息，提高避障的准确性。在软件算法方面，我们对避障算法进行了优化。通过引入更高效的算法，如动态阈值设定、多传感器数据融合等，我们提高
14、了小车的反应速度和避障精度。我们还加入了防抖动处理，减少了因传感器误判导致的误操作。我们进行了多次的实地测试，不断调整和优化系统的参数和算法。通过反复试验和比较，我们最终实现了小车的稳定、高效运行。在实际应用中，小车能够准确识别障碍物并进行避让，表现出了良好的性能和适应性。总结来说，系统调试与优化是确保红外避障小车性能稳定、高效运行的关键环节。通过硬件设备的检查、软件程序的调试以及算法的优化，我们成功解决了小车在避障过程中出现的问题，提高了其性能和适应性。这为红外避障小车在实际应用中的推广和应用奠定了基础。八、实际应用与拓展随着科技的发展，基于单片机的红外避障小车不仅在设计理念和技术应用上展现
15、了巨大的潜力，其实际应用和拓展空间也日渐广阔。在实际应用中，红外避障小车可以作为智能机器人的一部分，用于家庭服务、工厂自动化、仓库管理等场景。例如，在家庭服务中，红外避障小车可以作为智能扫地机器人，通过自主导航和避障功能，有效清洁家庭环境。在工厂自动化中，小车可以作为物料运输工具，实现自动化、智能化的物料搬运。在仓库管理中，红外避障小车可以用于货物的自动分拣和运输，提高仓库管理的效率。基于单片机的红外避障小车还可以通过与其他技术的结合，实现更多的功能拓展。例如，结合无线通信技术，可以实现小车的远程控制，使得小车可以在无人干预的情况下完成复杂任务。结合图像识别技术，可以实现小车的智能导航和避障，
16、使得小车可以在更复杂的环境中工作。结合语音识别技术，可以实现小车的语音控制，使得小车的使用更加便捷。基于单片机的红外避障小车在实际应用中的潜力巨大，通过不断的技术创新和拓展，相信未来会在更多领域得到应用，为人们的生活和工作带来更多的便利和效益。九、结论与展望本文详细阐述了基于单片机的红外避障小车设计的全过程，包括设计背景、系统组成、硬件设计、软件设计、调试与优化等关键环节。通过理论与实践的结合，我们成功打造了一款能够自主避障的智能小车，这不仅是对单片机控制技术的一次成功应用，也为未来智能车辆的设计与研发提供了新的思路与方向。结论上，本设计采用了红外传感器作为避障检测的主要手段，通过单片机的逻辑运算与控制，实现了小车的自主避障功能。实验结果表明，该设计具有稳定性高、反应速度快、避障效果好等优点，能够满足基本的应用需求。同时，该设计还具有成本低、易于实现等特点,使得它
