《浅谈混凝土检测技术及检测结果处理.docx》由会员分享，可在线阅读，更多相关《浅谈混凝土检测技术及检测结果处理.docx（4页珍藏版）》请在第壹文秘上搜索。
1、1混凝土检测技术1. 1通过回弹法检测混凝土强度抗压强度是检测混凝土结构物的一个重要指标，检测工具是一个弹簧驱动的重锤，传力杆对混凝土构件表面进行弹击，记录重锤弹回的距离，再对比弹回距离与弹簧初始长度的差值，以此为强度相应的指标，从而对混凝土抗压强度进行推定。由于这种方式在混凝土构件表面进行，所以在归类上属于表面硬度法，也是依据结构件表面与整体强度之间的相关性来建立联系最终形成的检测技术。这一方法检测灵活、方便高效，且不受构件的形状、大小差异限制，对现场条件要求很低，可轻易满足，同时检测过程也不对混凝土结构、性能产生影响。1.2 通过超声法检测混凝土强度和缺陷超声在混凝土中传播的速度可以体现混

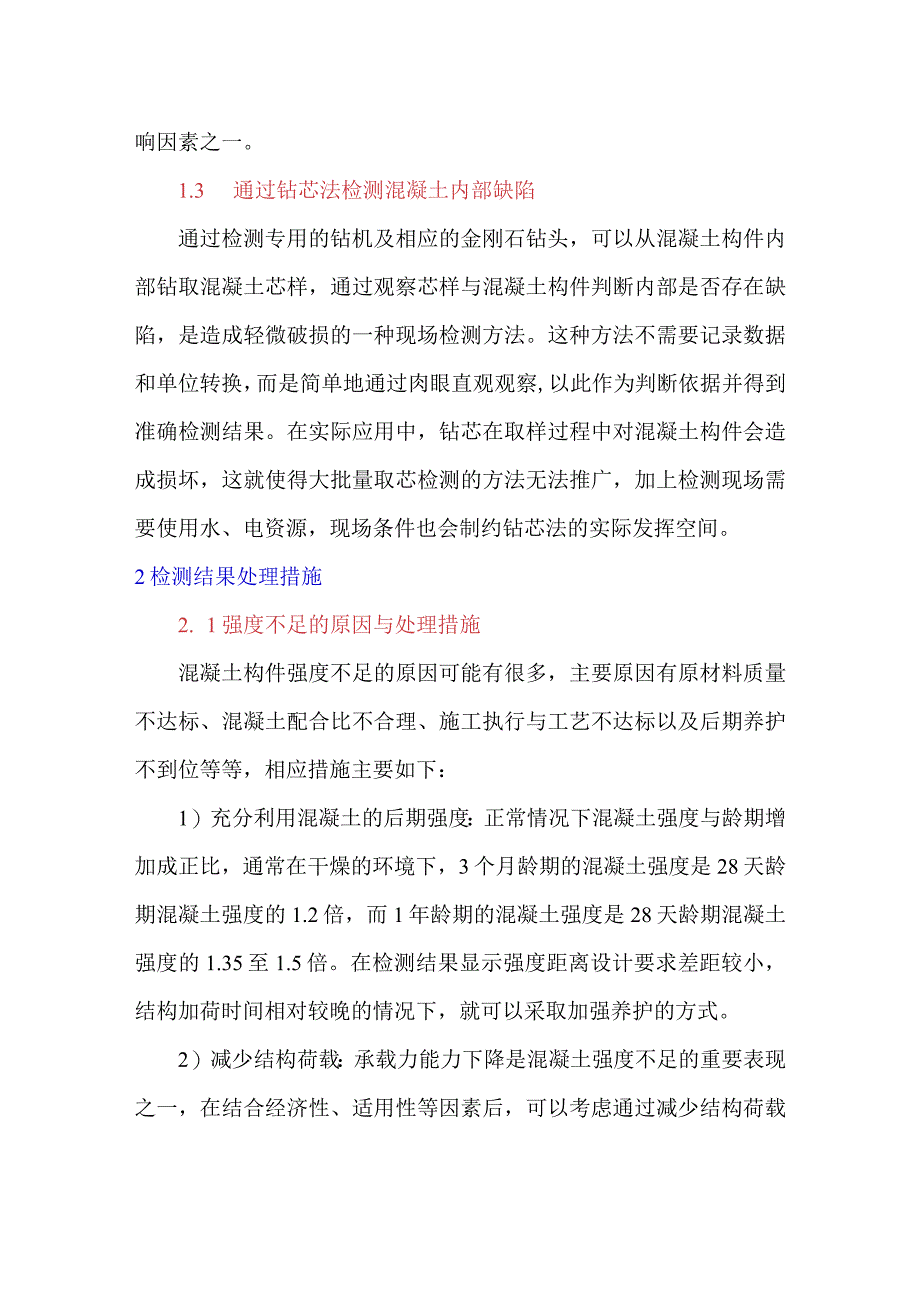

2、凝土构件的弹性性质,通过这两者的密切关系，可以推断混凝土构件的强度水平、检测内部缺陷。在检测的过程中，超声并不会对混凝土的结构组织或使用性能产生影响，可以实现重复检测，因此具备良好的重复性；同时也可以检测混凝土质地均匀性，有效结合了测试强度与测试缺陷两个要素的检验。值得一提的是这种方法的影响因素也很多：D假设混凝土断开，超声波仍然会沿钢筋传播；2）换能器的配置要考虑全面，避免过大的波长绕过缺陷，保持设定可探测的最小缺陷尺寸与波长接近;3）本身混凝土也是属于非匀质材料，水分与潮湿程度也是影响因素之一。1.3 通过钻芯法检测混凝土内部缺陷通过检测专用的钻机及相应的金刚石钻头，可以从混凝土构件内部钻
3、取混凝土芯样，通过观察芯样与混凝土构件判断内部是否存在缺陷，是造成轻微破损的一种现场检测方法。这种方法不需要记录数据和单位转换，而是简单地通过肉眼直观观察,以此作为判断依据并得到准确检测结果。在实际应用中，钻芯在取样过程中对混凝土构件会造成损坏，这就使得大批量取芯检测的方法无法推广，加上检测现场需要使用水、电资源，现场条件也会制约钻芯法的实际发挥空间。2检测结果处理措施2. 1强度不足的原因与处理措施混凝土构件强度不足的原因可能有很多，主要原因有原材料质量不达标、混凝土配合比不合理、施工执行与工艺不达标以及后期养护不到位等等，相应措施主要如下：1）充分利用混凝土的后期强度：正常情况下混凝土强度

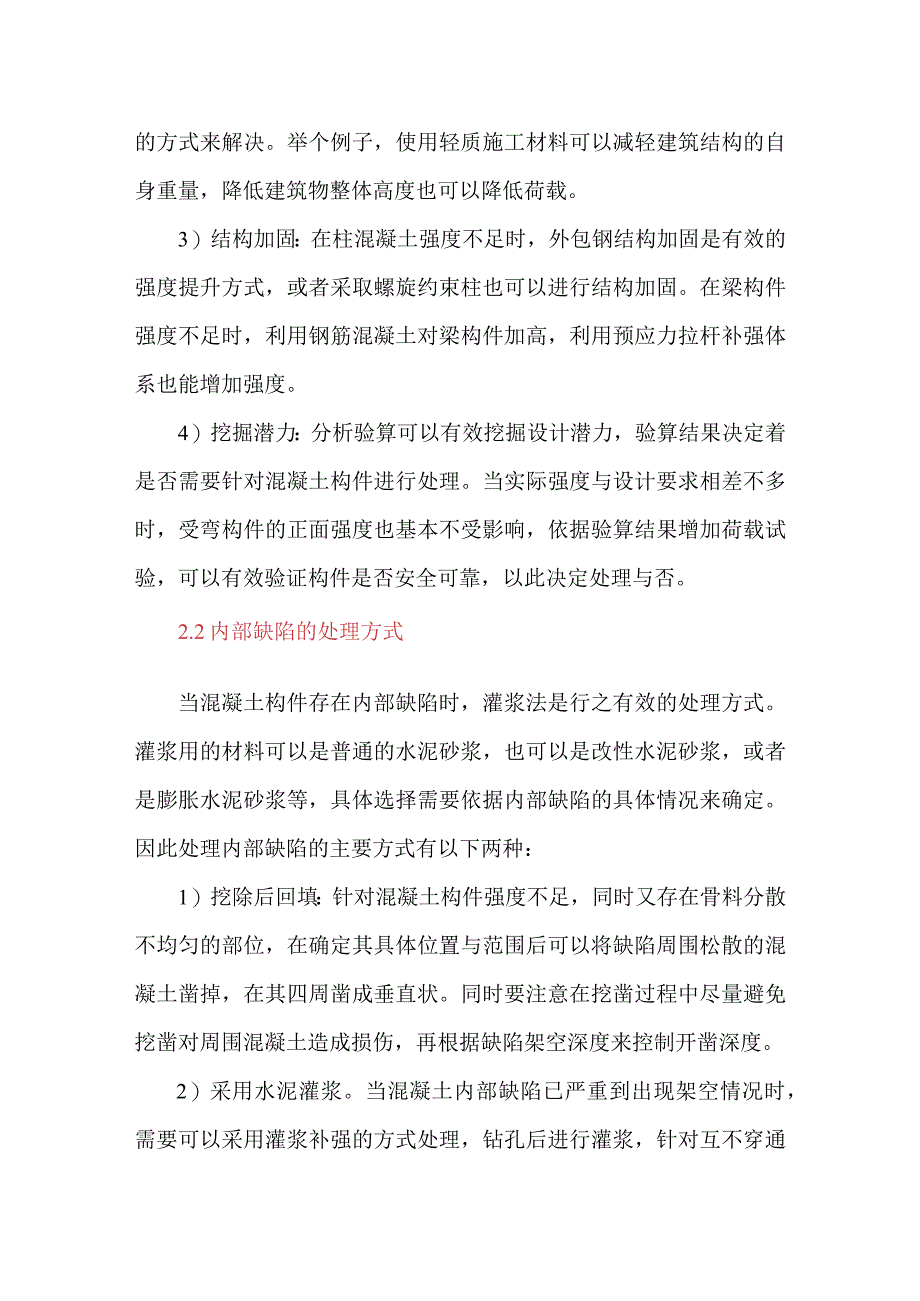

4、与龄期增加成正比，通常在干燥的环境下，3个月龄期的混凝土强度是28天龄期混凝土强度的1.2倍，而1年龄期的混凝土强度是28天龄期混凝土强度的1.35至1.5倍。在检测结果显示强度距离设计要求差距较小，结构加荷时间相对较晚的情况下，就可以采取加强养护的方式。2）减少结构荷载：承载力能力下降是混凝土强度不足的重要表现之一，在结合经济性、适用性等因素后，可以考虑通过减少结构荷载的方式来解决。举个例子，使用轻质施工材料可以减轻建筑结构的自身重量，降低建筑物整体高度也可以降低荷载。3）结构加固：在柱混凝土强度不足时，外包钢结构加固是有效的强度提升方式，或者采取螺旋约束柱也可以进行结构加固。在梁构件强度不
5、足时，利用钢筋混凝土对梁构件加高，利用预应力拉杆补强体系也能增加强度。4）挖掘潜力：分析验算可以有效挖掘设计潜力，验算结果决定着是否需要针对混凝土构件进行处理。当实际强度与设计要求相差不多时，受弯构件的正面强度也基本不受影响，依据验算结果增加荷载试验，可以有效验证构件是否安全可靠，以此决定处理与否。2.2内部缺陷的处理方式当混凝土构件存在内部缺陷时，灌浆法是行之有效的处理方式。灌浆用的材料可以是普通的水泥砂浆，也可以是改性水泥砂浆，或者是膨胀水泥砂浆等，具体选择需要依据内部缺陷的具体情况来确定。因此处理内部缺陷的主要方式有以下两种：1）挖除后回填：针对混凝土构件强度不足，同时又存在骨料分散不均
6、匀的部位，在确定其具体位置与范围后可以将缺陷周围松散的混凝土凿掉，在其四周凿成垂直状。同时要注意在挖凿过程中尽量避免挖凿对周围混凝土造成损伤，再根据缺陷架空深度来控制开凿深度。2）采用水泥灌浆。当混凝土内部缺陷已严重到出现架空情况时，需要可以采用灌浆补强的方式处理，钻孔后进行灌浆，针对互不穿通的灌浆孔需要采取单孔的孔内循环灌浆方式；假如串通孔则需要采取并联灌浆的方式，即在串通区内由一侧向另外一侧灌浆。3结束语混凝土施工是建筑工程项目中的关键内容，混凝土质量对整体结构质量产生的影响非同小可，这就要求施工方与检测方对混凝土构件检测工作进一步加强，特别是对混凝土的检测工作。通过检测发现的问题不能坐视不管，而应该采取必要措施提高建筑物整体的的安全性。
