《混凝土墙体裂缝成因及对策.docx》由会员分享，可在线阅读，更多相关《混凝土墙体裂缝成因及对策.docx（3页珍藏版）》请在第壹文秘上搜索。
1、在建筑工程中常见的墙体结构高厚比为1/151/8。主要结构形式：高层建筑地下室土墙挡土墙和剪力墙的墙体，混凝土的强度等级常为C30C50o墙体混凝土内分布双排双向钢筋，模板体系常用木模板或钢模板，用穿墙螺栓固定模板，混凝土通过泵管下料，振捣密实，混凝土凝结硬化，经保温、保湿养护后，脱模形成混凝土墙体结构。1.1 垂直地面的裂缝1.1.1 裂缝特点墙体垂直裂缝通常在拆模时或拆模后隔数日出现，相邻两裂缝间的距离24m,基本裂缝宽度0.10.3mm,垂直向下中间宽两端细直至消失。当墙两侧外露在大气环境中，墙体内外裂缝呈对称分布，墙体厚度300400mm,裂缝宽度大于0.3mm时，裂缝就贯穿了。1.1
2、.2 混凝土墙体垂直裂缝形成的原因墙体结构属于薄壁结构，面积也比较大，表面温度散失也快。混凝土是一种准脆性材料，抗压强度高，抗拉强度低，拉压比在1/71/15之间。混凝土等级大于C30,厚度为30040OmnI的墙体，墙体混凝土浇筑早期（13d）内部的水化热，可使温度可以达到40oC-50oC,墙体施工时，在春、秋季节，昼夜温差变化大，白天1520,夜间降温至510,此时如过早拆模，事必造成墙体内外温差超过25,增加混凝土开裂的机率。因之，施工单位未根据墙体的强度等级和施工季节对模板采取保温措施，拆模过早。墙柱变截面转角降温收缩不均匀，而未采取相应措施，是墙体裂缝的重要原因。另一种常见的墙体裂

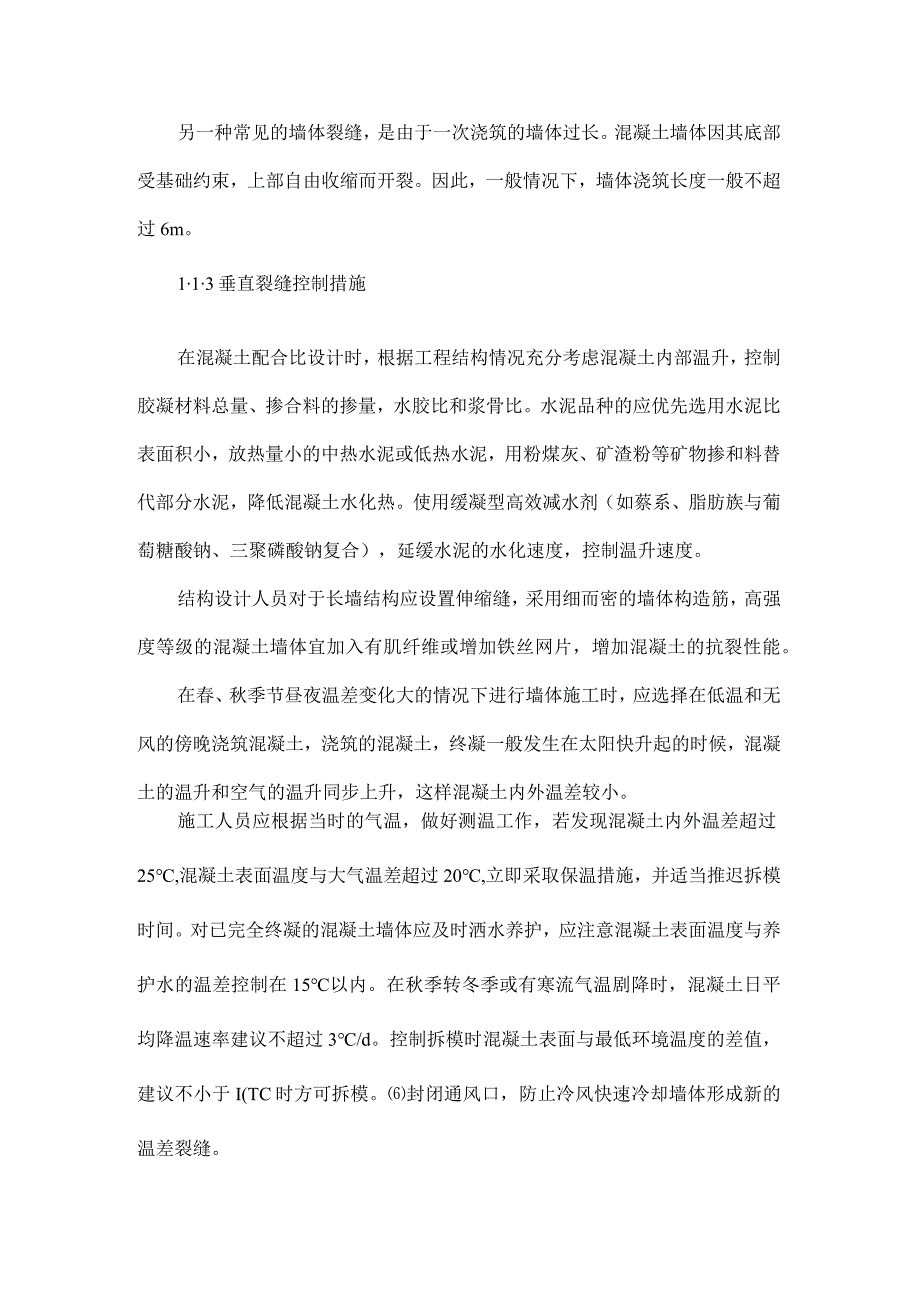

3、缝，是由于一次浇筑的墙体过长。混凝土墙体因其底部受基础约束，上部自由收缩而开裂。因此，一般情况下，墙体浇筑长度一般不超过6m。113垂直裂缝控制措施在混凝土配合比设计时，根据工程结构情况充分考虑混凝土内部温升，控制胶凝材料总量、掺合料的掺量，水胶比和浆骨比。水泥品种的应优先选用水泥比表面积小，放热量小的中热水泥或低热水泥，用粉煤灰、矿渣粉等矿物掺和料替代部分水泥，降低混凝土水化热。使用缓凝型高效减水剂（如蔡系、脂肪族与葡萄糖酸钠、三聚磷酸钠复合），延缓水泥的水化速度，控制温升速度。结构设计人员对于长墙结构应设置伸缩缝，采用细而密的墙体构造筋，高强度等级的混凝土墙体宜加入有肌纤维或增加铁丝网片，
4、增加混凝土的抗裂性能。在春、秋季节昼夜温差变化大的情况下进行墙体施工时，应选择在低温和无风的傍晚浇筑混凝土，浇筑的混凝土，终凝一般发生在太阳快升起的时候，混凝土的温升和空气的温升同步上升，这样混凝土内外温差较小。施工人员应根据当时的气温，做好测温工作，若发现混凝土内外温差超过25,混凝土表面温度与大气温差超过20,立即采取保温措施，并适当推迟拆模时间。对已完全终凝的混凝土墙体应及时洒水养护，应注意混凝土表面温度与养护水的温差控制在15以内。在秋季转冬季或有寒流气温剧降时，混凝土日平均降温速率建议不超过3/d。控制拆模时混凝土表面与最低环境温度的差值，建议不小于I(TC时方可拆模。封闭通风口，防

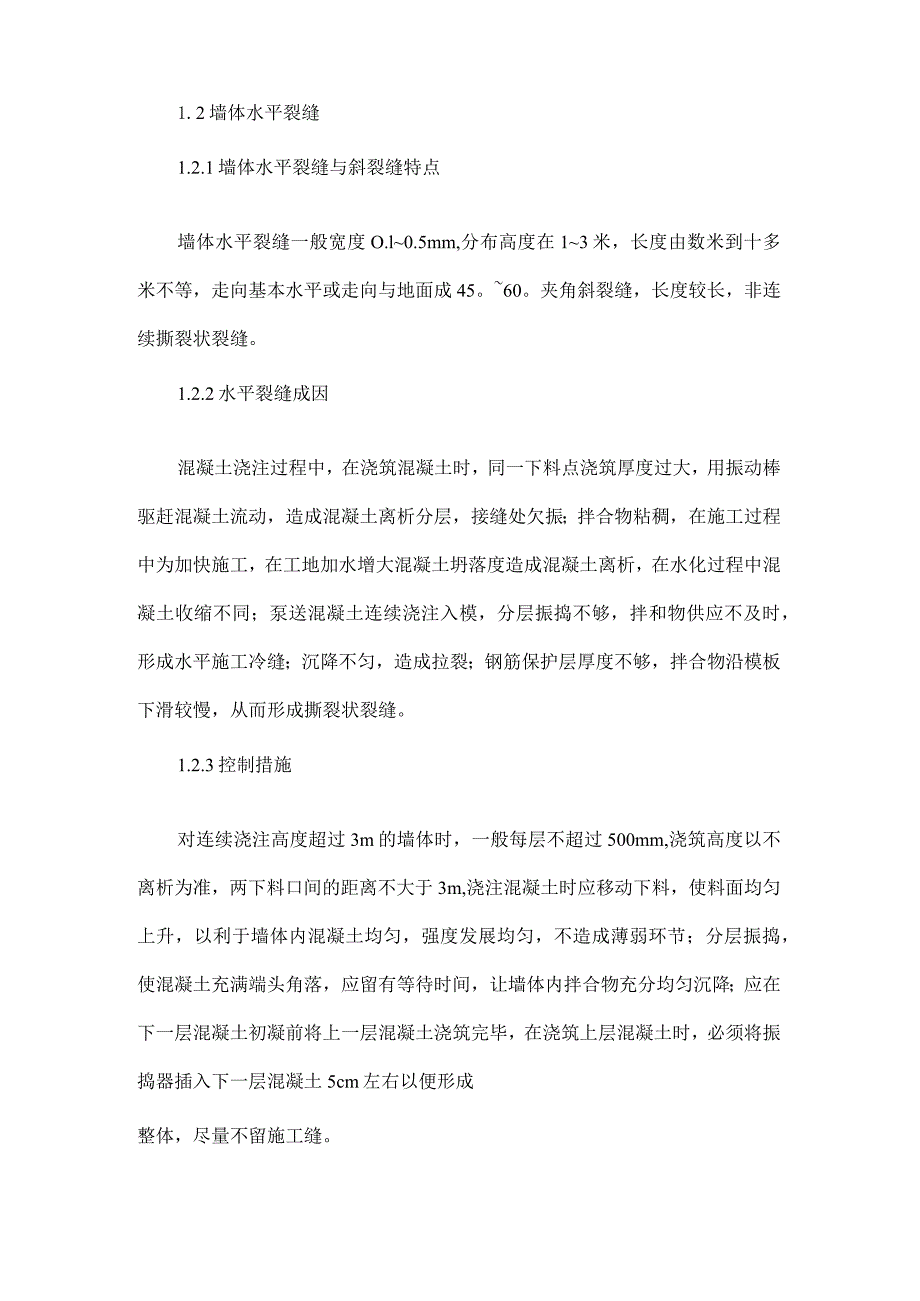

5、止冷风快速冷却墙体形成新的温差裂缝。1.2墙体水平裂缝1.2.1墙体水平裂缝与斜裂缝特点墙体水平裂缝一般宽度O.l0.5mm,分布高度在13米，长度由数米到十多米不等，走向基本水平或走向与地面成45。60。夹角斜裂缝，长度较长，非连续撕裂状裂缝。1.2.2水平裂缝成因混凝土浇注过程中，在浇筑混凝土时，同一下料点浇筑厚度过大，用振动棒驱赶混凝土流动，造成混凝土离析分层，接缝处欠振；拌合物粘稠，在施工过程中为加快施工，在工地加水增大混凝土坍落度造成混凝土离析，在水化过程中混凝土收缩不同；泵送混凝土连续浇注入模，分层振捣不够，拌和物供应不及时，形成水平施工冷缝；沉降不匀，造成拉裂；钢筋保护层厚度不够，拌合物沿模板下滑较慢，从而形成撕裂状裂缝。1.2.3控制措施对连续浇注高度超过3m的墙体时，一般每层不超过500mm,浇筑高度以不离析为准，两下料口间的距离不大于3m,浇注混凝土时应移动下料，使料面均匀上升，以利于墙体内混凝土均匀，强度发展均匀，不造成薄弱环节；分层振捣，使混凝土充满端头角落，应留有等待时间，让墙体内拌合物充分均匀沉降；应在下一层混凝土初凝前将上一层混凝土浇筑完毕，在浇筑上层混凝土时，必须将振捣器插入下一层混凝土5cm左右以便形成整体，尽量不留施工缝。
