《混凝土楼板裂缝产生的原因及预防措施.docx》由会员分享，可在线阅读，更多相关《混凝土楼板裂缝产生的原因及预防措施.docx（5页珍藏版）》请在第壹文秘上搜索。

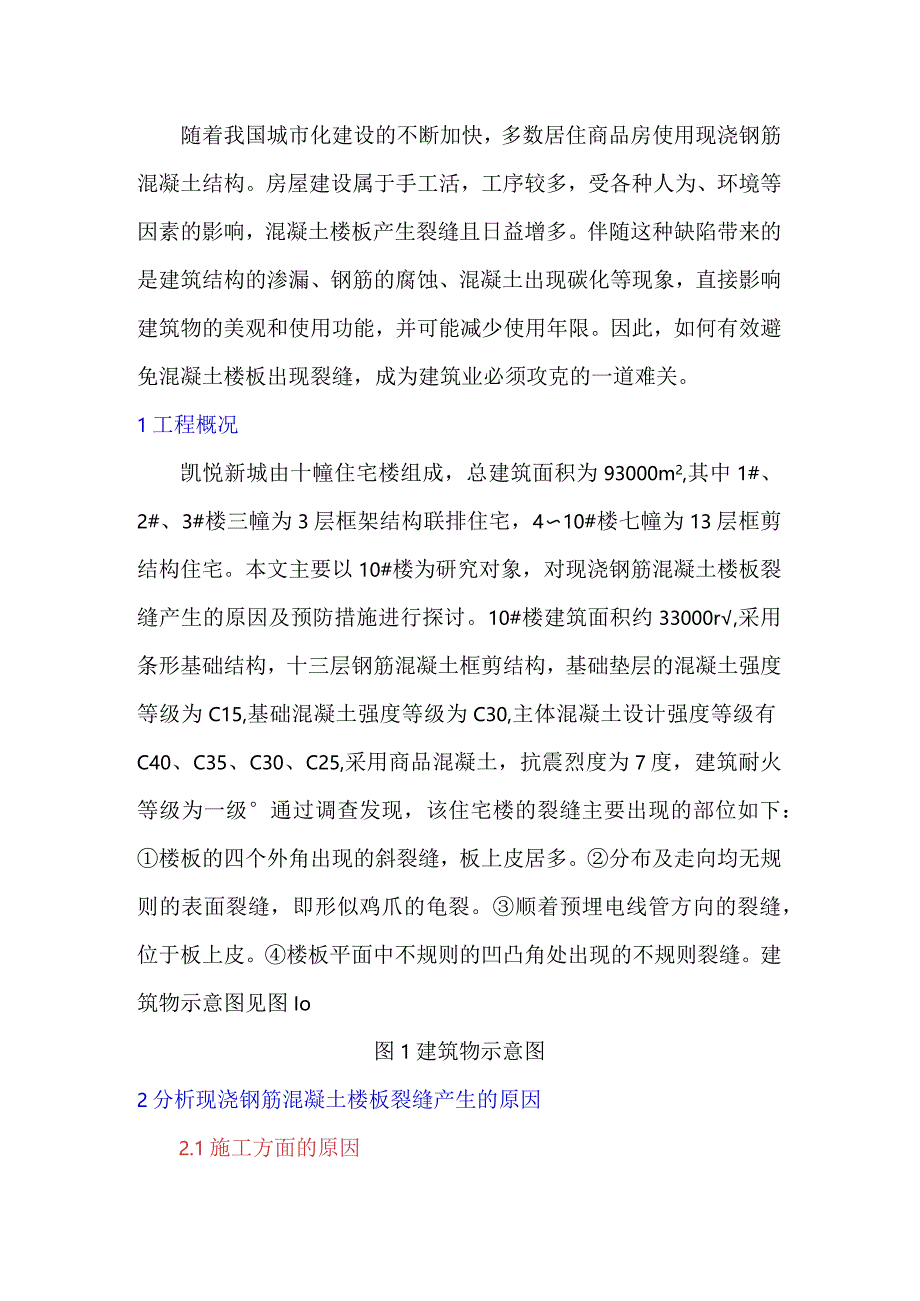

1、随着我国城市化建设的不断加快，多数居住商品房使用现浇钢筋混凝土结构。房屋建设属于手工活，工序较多，受各种人为、环境等因素的影响，混凝土楼板产生裂缝且日益增多。伴随这种缺陷带来的是建筑结构的渗漏、钢筋的腐蚀、混凝土出现碳化等现象，直接影响建筑物的美观和使用功能，并可能减少使用年限。因此，如何有效避免混凝土楼板出现裂缝，成为建筑业必须攻克的一道难关。1工程概况凯悦新城由十幢住宅楼组成，总建筑面积为93000m2,其中1#、2#、3#楼三幢为3层框架结构联排住宅，410#楼七幢为13层框剪结构住宅。本文主要以10#楼为研究对象，对现浇钢筋混凝土楼板裂缝产生的原因及预防措施进行探讨。10#楼建筑面积约

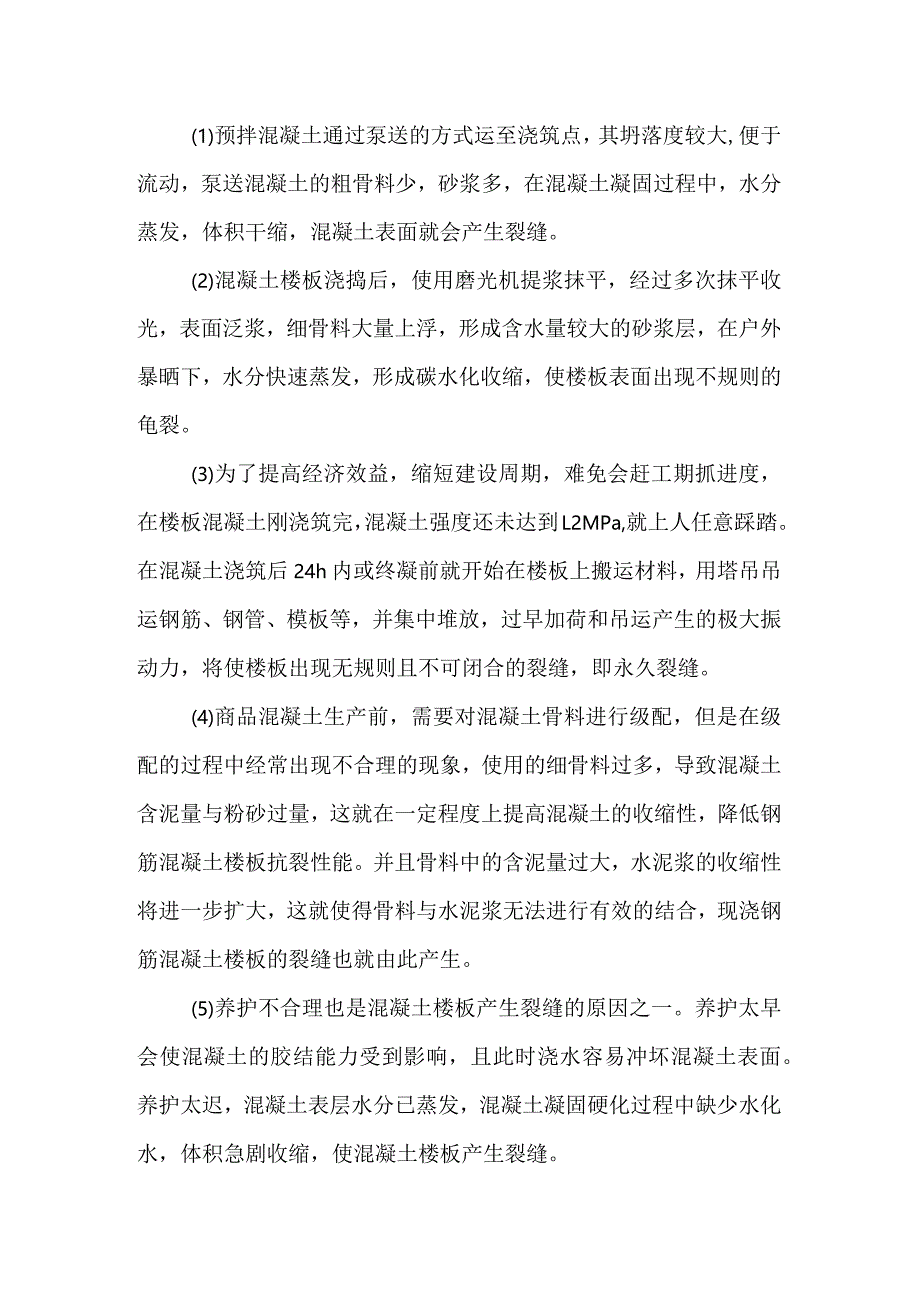

2、33000r,采用条形基础结构，十三层钢筋混凝土框剪结构，基础垫层的混凝土强度等级为C15,基础混凝土强度等级为C30,主体混凝土设计强度等级有C40、C35、C30、C25,采用商品混凝土，抗震烈度为7度，建筑耐火等级为一级通过调查发现，该住宅楼的裂缝主要出现的部位如下：楼板的四个外角出现的斜裂缝，板上皮居多。分布及走向均无规则的表面裂缝，即形似鸡爪的龟裂。顺着预埋电线管方向的裂缝，位于板上皮。楼板平面中不规则的凹凸角处出现的不规则裂缝。建筑物示意图见图Io图1建筑物示意图2分析现浇钢筋混凝土楼板裂缝产生的原因2.1施工方面的原因(1)预拌混凝土通过泵送的方式运至浇筑点，其坍落度较大,便于流
3、动，泵送混凝土的粗骨料少，砂浆多，在混凝土凝固过程中，水分蒸发，体积干缩，混凝土表面就会产生裂缝。(2)混凝土楼板浇捣后，使用磨光机提浆抹平，经过多次抹平收光，表面泛浆，细骨料大量上浮，形成含水量较大的砂浆层，在户外暴晒下，水分快速蒸发，形成碳水化收缩，使楼板表面出现不规则的龟裂。(3)为了提高经济效益，缩短建设周期，难免会赶工期抓进度，在楼板混凝土刚浇筑完，混凝土强度还未达到L2MPa,就上人任意踩踏。在混凝土浇筑后24h内或终凝前就开始在楼板上搬运材料，用塔吊吊运钢筋、钢管、模板等，并集中堆放，过早加荷和吊运产生的极大振动力，将使楼板出现无规则且不可闭合的裂缝，即永久裂缝。(4)商品混凝土

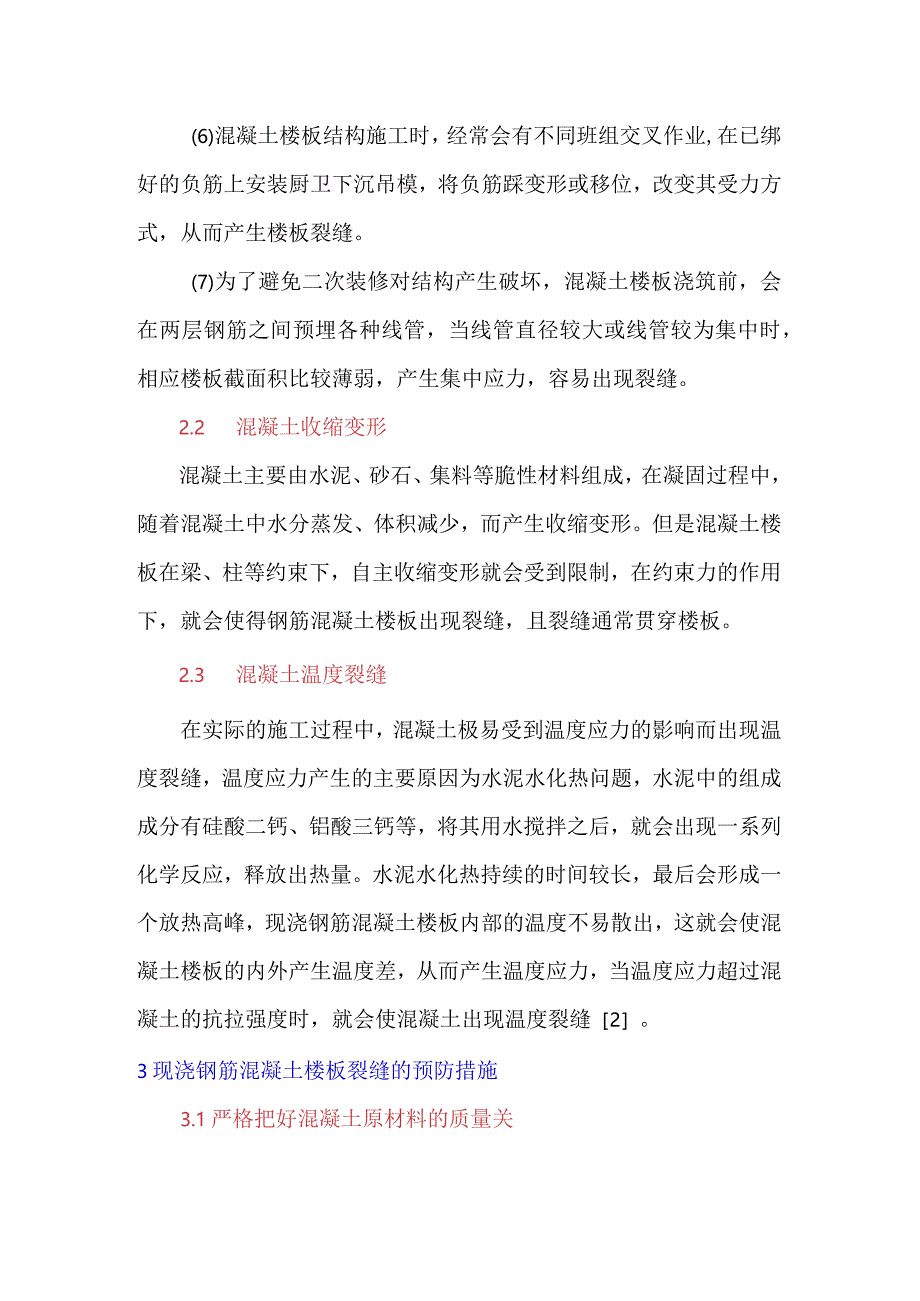

4、生产前，需要对混凝土骨料进行级配，但是在级配的过程中经常出现不合理的现象，使用的细骨料过多，导致混凝土含泥量与粉砂过量，这就在一定程度上提高混凝土的收缩性，降低钢筋混凝土楼板抗裂性能。并且骨料中的含泥量过大，水泥浆的收缩性将进一步扩大，这就使得骨料与水泥浆无法进行有效的结合，现浇钢筋混凝土楼板的裂缝也就由此产生。(5)养护不合理也是混凝土楼板产生裂缝的原因之一。养护太早会使混凝土的胶结能力受到影响，且此时浇水容易冲坏混凝土表面。养护太迟，混凝土表层水分已蒸发，混凝土凝固硬化过程中缺少水化水，体积急剧收缩，使混凝土楼板产生裂缝。(6)混凝土楼板结构施工时，经常会有不同班组交叉作业,在已绑好的负筋
5、上安装厨卫下沉吊模，将负筋踩变形或移位，改变其受力方式，从而产生楼板裂缝。(7)为了避免二次装修对结构产生破坏，混凝土楼板浇筑前，会在两层钢筋之间预埋各种线管，当线管直径较大或线管较为集中时，相应楼板截面积比较薄弱，产生集中应力，容易出现裂缝。2.2 混凝土收缩变形混凝土主要由水泥、砂石、集料等脆性材料组成，在凝固过程中，随着混凝土中水分蒸发、体积减少，而产生收缩变形。但是混凝土楼板在梁、柱等约束下，自主收缩变形就会受到限制，在约束力的作用下，就会使得钢筋混凝土楼板出现裂缝，且裂缝通常贯穿楼板。2.3 混凝土温度裂缝在实际的施工过程中，混凝土极易受到温度应力的影响而出现温度裂缝，温度应力产生的
6、主要原因为水泥水化热问题，水泥中的组成成分有硅酸二钙、铝酸三钙等，将其用水搅拌之后，就会出现一系列化学反应，释放出热量。水泥水化热持续的时间较长，最后会形成一个放热高峰，现浇钢筋混凝土楼板内部的温度不易散出，这就会使混凝土楼板的内外产生温度差，从而产生温度应力，当温度应力超过混凝土的抗拉强度时，就会使混凝土出现温度裂缝2。3现浇钢筋混凝土楼板裂缝的预防措施3.1严格把好混凝土原材料的质量关商品混凝土在城市建设中得到广泛的使用，混凝土原材料的好坏将直接影响混凝土楼板裂缝的产生，因此，必须把关好砂石、水泥、外加剂等原材料的质量。水泥是其中最为重要的材料，在选择水泥时，提倡用水化热较低的水泥，例如矿
7、渣硅酸盐水泥能有效地避免现浇钢筋混凝土楼板在温度的作用下产生裂缝。另外,混凝土的收缩性也受到水泥用量的影响，为了有效地提高建筑物的强度，必然会增加水泥用量，但是随之而来的水泥水化热也会增加，使楼板出现裂缝问题。所以在实际的施工中，要以混凝土的强度等级以及混凝土的和易性为基础，控制好水灰比以及水泥用量。骨料质量在混凝土中具有一定的约束作用，所以在实际的施工中，需要对骨料进行科学的选取与配比。依据钢筋间距、结构断面的尺寸对骨料的粒径进行选择，骨料粒径与级配呈正比，骨料的粒径越大、级配越高，所使用的水泥含量越少，从而有效地避免混凝土内部出现收缩、沁水的现象。实际施工中，骨料主要有两种，即粗骨料、细骨
8、料，要求粗骨料的直径要在525mm之间，含泥量不能超过1%,细骨料的平均粒径要大于05mm,含泥量不超过5%o3.2加强混凝土施工过程中的控制混凝土施工中，严禁在已拌好的混凝土中注水，商品混凝土送至现场，要进行坍落度实测，混凝土坍落度在允许范围内使用。提前将模板浇水至饱和，使其不吸收混凝土中的水分，浇捣过程中，不漏振，不过振，尽量做到恰到好处。为了提高效率，现浇混凝土楼面采用抹光机机械抹平，其振动力大，有一定的破坏力，要根据浇筑时的天气和温度情况，灵活调整抹平时间和抹平遍数,尽量减少因抹光机振动而产生的楼板裂缝。合理安排各工序的作业时间，已浇筑好楼板的混凝土强度未达到1.2MPa,不可上人踩踏。合理安排工期，严格按施工验收规范要求，楼层混凝土浇筑完毕后，养护24h后方可进行下一道工序。根据实际情况，合理安排混凝土养护时间。4结束语综上所述，影响现浇钢筋混凝土楼板产生裂缝的因素很多，带来的结果也不同，应引起大家的重视。具体可以采取控制水泥材料的选择与用量、骨料的选取与配比、加强混凝土浇筑前准备工作和浇筑过程的各道工序、加强混凝土浇筑后的养护等措施来避免现浇钢筋混凝土楼板中出现裂缝，进而为我国建筑行业的发展奠定良好的基础。
