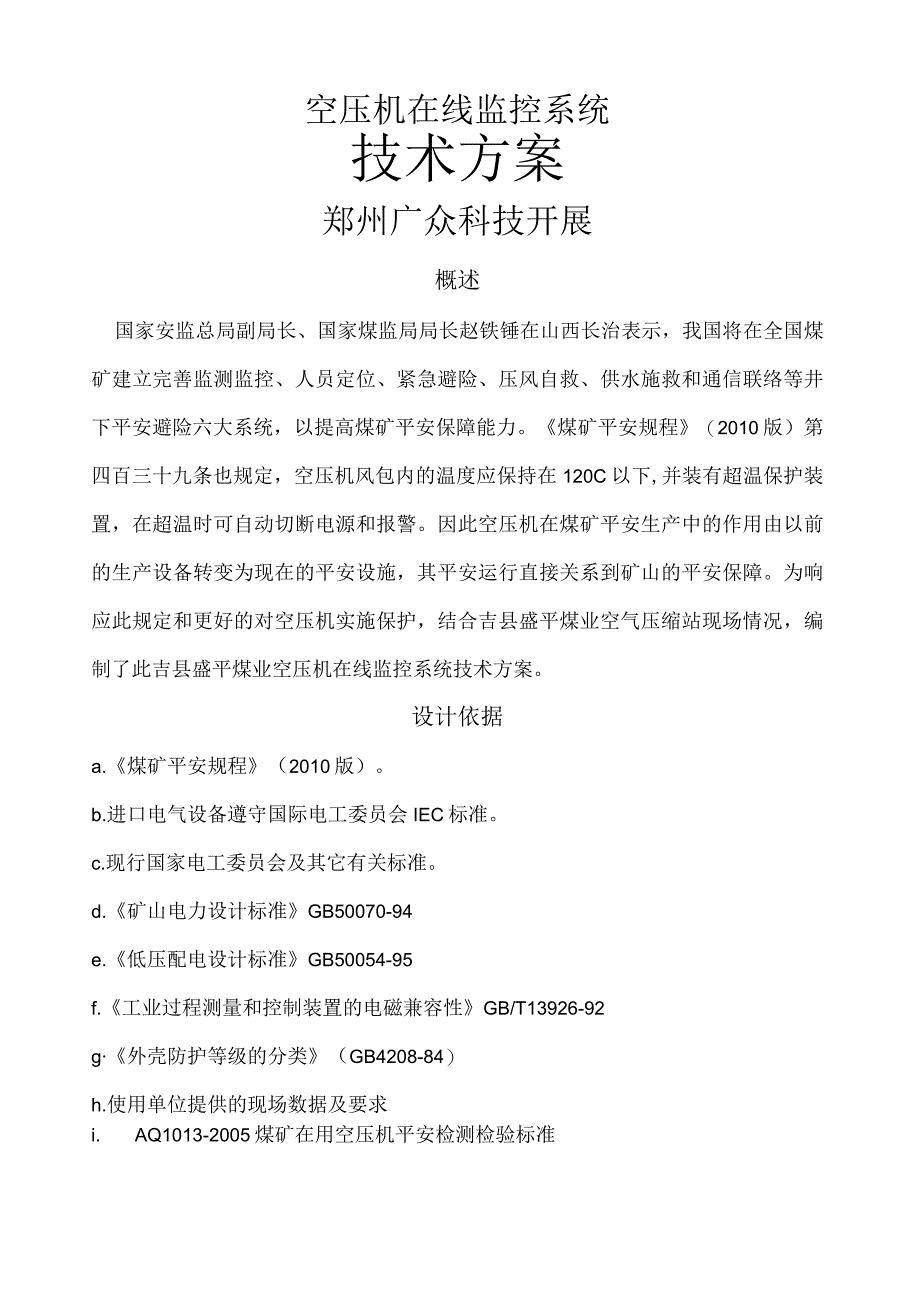

1、空压机在线监控系统技术方案郑州广众科技开展概述国家安监总局副局长、国家煤监局局长赵铁锤在山西长治表示，我国将在全国煤矿建立完善监测监控、人员定位、紧急避险、压风自救、供水施救和通信联络等井下平安避险六大系统，以提高煤矿平安保障能力。煤矿平安规程（2010版）第四百三十九条也规定，空压机风包内的温度应保持在120C以下,并装有超温保护装置，在超温时可自动切断电源和报警。因此空压机在煤矿平安生产中的作用由以前的生产设备转变为现在的平安设施，其平安运行直接关系到矿山的平安保障。为响应此规定和更好的对空压机实施保护，结合吉县盛平煤业空气压缩站现场情况，编制了此吉县盛平煤业空压机在线监控系统技术方案。设
2、计依据a.煤矿平安规程（2010版）。b.进口电气设备遵守国际电工委员会IEC标准。c.现行国家电工委员会及其它有关标准。d.矿山电力设计标准GB50070-94e.低压配电设计标准GB50054-95f.工业过程测量和控制装置的电磁兼容性GB/T13926-92g外壳防护等级的分类（GB4208-84）h.使用单位提供的现场数据及要求i. AQ1013-2005煤矿在用空压机平安检测检验标准j. GB/T3853-1998容积式压缩机验收实验k. GB4980-85容积式压缩机噪声声功率的测定l. GB/T6075.4-2001在非旋转部件上测量和评价机器的机械震动m.客户提供的空压机现场数

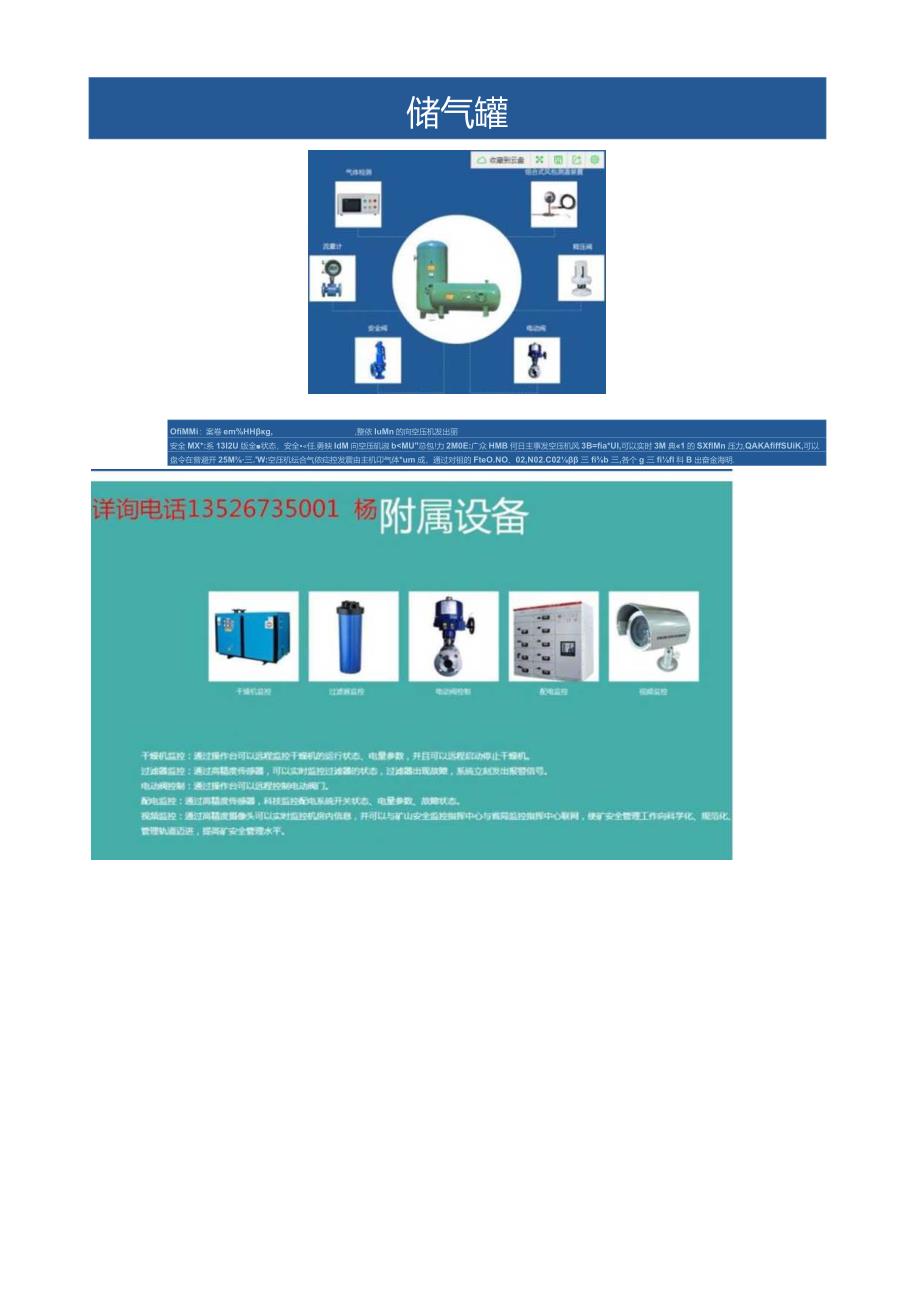

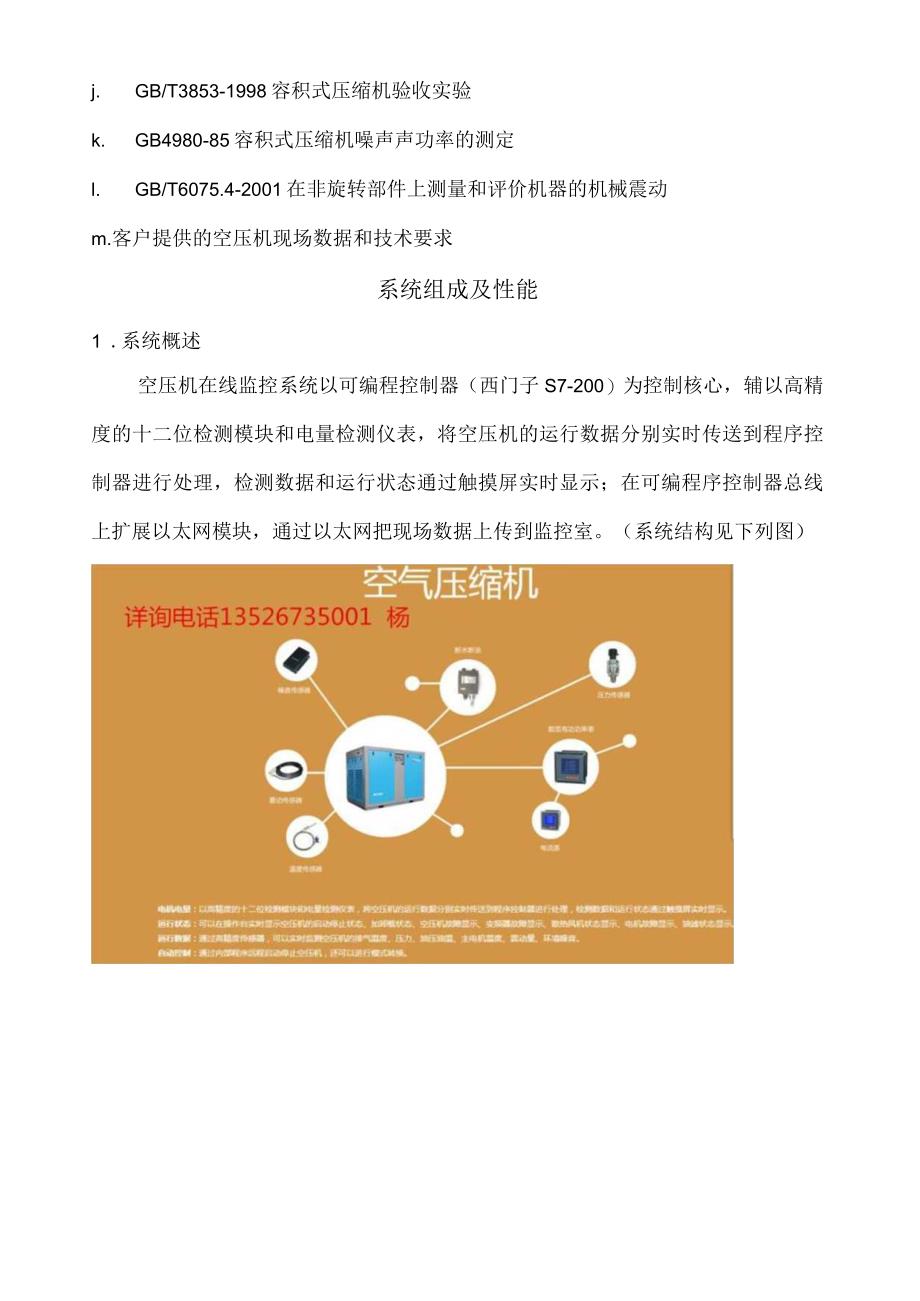

3、据和技术要求系统组成及性能1 .系统概述空压机在线监控系统以可编程控制器（西门子S7-200）为控制核心，辅以高精度的十二位检测模块和电量检测仪表，将空压机的运行数据分别实时传送到程序控制器进行处理，检测数据和运行状态通过触摸屏实时显示；在可编程序控制器总线上扩展以太网模块，通过以太网把现场数据上传到监控室。（系统结构见下列图）储气罐OfiMMi：案卷em%HHg,整依IuMn的向空压机发出丽安全MX*:系13I2U版全状态，安全任.勇映IdM向空压矶淑bMU总包!力2M0E:广众HMB何日主事发空压机风3B=fia*UI,可以实时3M典1的SXflMn压力,QAKAfiffSUiK,可以盘令
4、在曾避开25M三.W:空压机纭合气侬疝控发震由主机卬气体*um成，通过对祖的FteO.NO、02,N02.C02三fib三,各个g三fifl科B出奋金海明.后续处理详询电话13526735001杨余热回收装置期收加的送水坦度和出水SS度及台2 .故障处理当监控系统检测到空压机运行状态不良时，将对空压机实施保护和报警信号,保护分为分为两级进行处理,轻故障时发出声光报警并正常停止空压机。重故障时发出声光报警并紧急停止空压机。3 .触摸屏显示触摸屏具有监控状态显示、故障显示、历史故障记录及设备运行信息显示功能；监控系统的保护参数和运行参数也将通过触摸屏输入，保护参数和运行参数设定可以实现多级口令控制
5、，有效防止了误操作带来的平安隐患；同时还具有实现通过触摸屏对空压机进行操作控制的功能。4 .通讯该系统集成有以太网模块和两路485接口的通讯接口，通过以太网模块接口来实现现场数据的远程传输，以太网模块接口采用RJ45标准接口，方便网络连接；本监控系统提供官方POC效劳器软件(PC-Access-V10-incl-SP6),该软件可在WinXPsp1WinXPsp2WinXPsp3WinvistaWin732位Win764位系统环境下运行。485接口用来连接触摸屏和电量采集模块。同时还可扩充(或预留)备用通讯接口。2 .系统组成(1)排气温度及风包温度保护排气温度和风包(储气罐)温度检测由温度检
6、测模块和温度传感器组成。温度检测模块采用十二位高精度数据处理，温度传感器选用高精确度和高稳定性的铝金感温电阻(PTlOO),在-200C600之间有很好的线性度；在IO(TC一一300间有相当良好的线性特性，理论精度可到达0.1.温度传感器安装于需要采集温度的部位，把温度物理量信号转变成电信号，温度模块把接受到的电信号经过AD转换，送到可编程序控制进行相应的数据处理，数据结果在触摸屏上实时显示，方便工作人员观察和判断空压机工作状态。当温度数据到达报警值时.，程序驱动声光报警输出，提醒工作人员做出相应处理。当温度数据到达停机值时，程序驱动声光报警输出，同时驱动控制输出，自动关停空压机，从而对风包
7、和空压机做出可靠保护。(2)风包压力(输出压力)保护风包压力检测通过模拟量模块和压力变送器共同完成，变送器选用HX-L161系列陶瓷压阻或扩散硅式传感器，变送器把传感器采集到的压力信号变换成标准的4-2OmA模拟量信号，模拟量模块通过A/D转换，把压力信号转换成数字信号送到可编程序控制器进行数据处理。处理结果和标准值进行比拟运算，当检测到的压力值出现偏差时，根据对压风系统的危害程度，把偏差分成三种情况进行处理，系统分别执行报警程序和报警、停车程序。风包压力值在触摸屏上实时显示，报警值和停机值可通过触摸屏方便灵活设定，设定数据有多重密码保护，有效杜绝误操作。压力变送器采用20*1.5标准螺纹接口
8、，可以方便和现有设备实现无缝对接。(3)拖动电机温度保护绝大多数螺杆式空压机都采用封闭式结构。而这样的结构又决定了拖动电机的散热条件十分恶劣，而拖动电机一旦过热损毁，更换和维修都将投入大量的人力和财力，所以拖动电机的温度保护十分必要；在电机温度保护方面硬件配置选用和风包温度保护环节相同的硬件配置，在程序处理上那么配置多种处理模式，在保障设备平安的前提下尽量减少报警和停机次数。同时触摸屏显示实时运行数据和运行状态，从而更好的保护了空压机的平安可靠运行。(4)电量采集和电量保护电量采集局部由电量采集柜和电量采集仪表共同组成，电量采集柜内安装有高压电量采集组件和组件保护器件组成，电量采集仪表接受电量
9、采集柜的根本电气量信号，通过CPU的运算处理，把空压机的实时电流、实时电压、实时功率、电源频率、功率因数、累计电量等数据送人可编程序控制器，在触摸屏上实时显示，并通过以太网模块把数据实时上传到上位机。同时根据处理数据结果对空压机的工作状态做出判断和对空压机实现电气保护。(5)对空压机控制该监控系统对空压机的控制分为正常操作和紧急停车，在不改变空压机原控制结构的根底上，紧急停车通过电气连接(继电器接点串联或并联到空压机紧急停止按钮)到达和原紧急停车等效的控制效果，同时不破坏原急停按钮功能；正常操作通过机械手的作用对空压机的启动、停止按键进行操作，从而到达和原操作相同的控制效果，同时不破坏原控制按
10、钮功能。(6)流量采集流量采集通过涡街式流量计和空压机输出管道连接，可编程序控制器通过对流量计数据的采集，把实时流速，累计流量等数据在触摸屏上实时显示，并把数据上传到上位机，同时在流量计上能显示实时流量和瞬时流量。(7)面板操作和面板显示面板功能可分为操作和显示两局部，操作局部通过按钮对装置进行联机、脱机、消音、模式切换、远程开机、远程停机的操作。显示局部有触摸屏和信号等组成，信号灯分别指示联机、脱机、电源等状态，触摸屏显示各温度、流量、压力、电流、电压、功率数据及运行状态的变化情况。空压机在线监控系统图3 .系统性能测温精度：0.1C温度范围：-2（KrC+600压力精度：0.1mpa压力范
11、围：05mpa电流精度：IA电压精度IV流量精度1L/S检测路数：2路（每台空压机一路）系统电压：AC220V/380V/660V防护等级：IP20主机外观示意图（此图仅供参考，产品以实物为准）供货清单ZKB-PC空压机监控系统主机配置表序号名称型号数量品牌单价小计1S7-200PLCCPU224XPCN（含程序）1台西门子2数字量模块EM223CN1台西门子3模拟量模块EM235CN1台西门子4以太网模块CP243-11台西门子5温度扩展模块EM2312台西门子6总线延长电缆6ES7290-6AA20-01根西门子XAO7通讯电缆1根8触摸屏DOP-AElO（含程序）1台西门子9电量检测仪表
12、PD750Z-2S42台上海燕赵10继电器JZC1-4418只正泰11控制按钮LAY39只正泰（急停一只）13信号灯LD1610只正泰14断路器DZ47-602只正泰15开关电源S7-200-241只16接线端子TD系列4盒17报警器AC220V1只郑州广众18控制台柜1台合计：元ZKB-PC空压机监控系统附件配置表1温度传感器PT1008只郑州广众2压力变送器2000P5-10A2只3流量计LUGB2台北京万通4电动阀门SZ941HQ-16C2台上海湖泉5电动阀门控制箱FMK-12台上海湖泉6辅材屏蔽线缆等1项郑州三缆7工业计算机MEC-5003B1台研祥合计：元ZKB-PC空压机监控系统电量采集柜配置表（两台）1柜体GGD组合式2台郑州广众2电量采集组件GC-1/402套郑州广众3组件包含器件2套郑州广众合计：元总计：元郑州广众科技开展
