1、注意：该案例不能实现一个变频器同时拖动两个电机，只能是两个电机在逻辑控制下独立运转。MI电机捽制24VDCGNDM2电机挣制反转控制技忸正转控制技M变嫉器9rf2堆电ZhHH53P-L-3Z-24VDC掴电珞mIPYFIlAB图1:电气控制原理图（需要PDF的可以私信）实现过程：（若要实现单片机或PLC的逻辑控制，只需把按钮改为控制器的继电器触点输出）按下任意一个Ml电机控制按钮，KALKA2、KMl都不动作，变频器输出直接经过KMl的三个常闭触点输出至Ml电机；按下M2电机正转控制按钮，KA2吸合后控制KMl得电吸合，使零线通过KMl的53/54触点经由变频器RA/RB触点后让KMl线圈保持
2、，同时变频器COM与Sl导通控制变频器，变频器输出经过KMl闭合后的触点输出至M2电机；弹起M2电机正转控制按钮，变频器减速停止运转后，变频器RA/RB触点断开，KMl线圈失电；反转控制完全一致。逻辑顺序：接触器吸合变频器运转一变频器停止一接触器释放参数设置：为保证KMl失电时，变频器无输出，变频器几个参数设置是实现的关键，下面以东元变频器设置为例，其他变频器设置雷同，实现过程完全一致。主运转命令来源选择0：按键面板控制1：外部端子控制2：通讯控制图2:设置1多功能端子运转模式选择0：正转/停止-反转/停止1：运转/停止正转/反转2：3线制运转/停止图3:设置O多功能端子Sl功能设定0：正转/

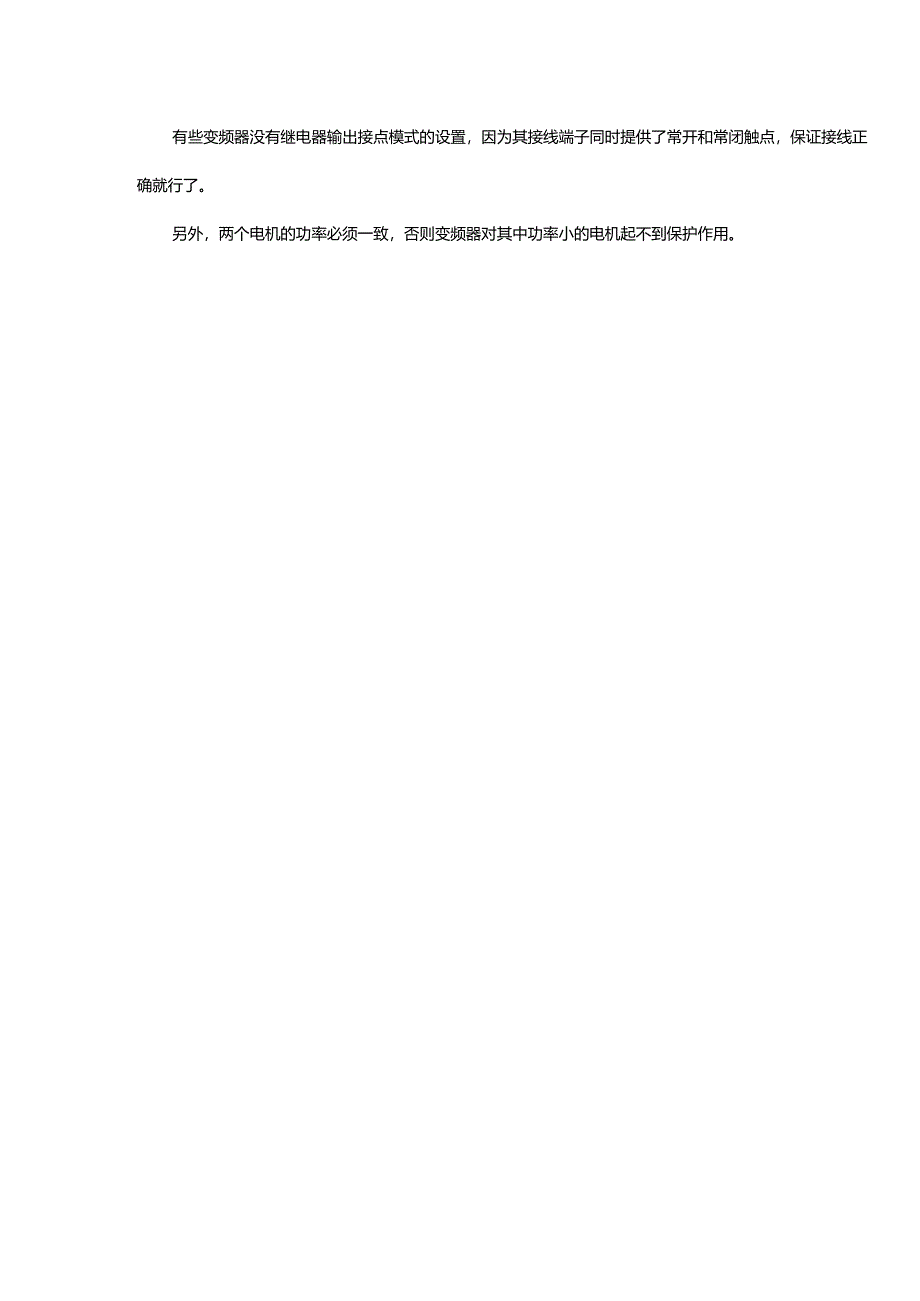

3、停止1：反转/停止多功能端了S2功能设定图4:Sl设置O,S2设置1继电器RY10：运转中1：故障指示2：设定频率到达3：任意频率到达(03130314)4：频率检出1003-13)5：频率检出203-13)6：自动再启动7：瞬停动作8：紧急停止9：遮断停止10：电机过裁保护(OLI)11：变频器过载保护(OL2)13：电流到达14：机械然车控制功能图5:设置O(变频器运转工作，继电器闭合，否则断开)继电器输出接点模式0：A接点(常开)1：B接点(常闭)图6:设置O有些变频器没有继电器输出接点模式的设置，因为其接线端子同时提供了常开和常闭触点，保证接线正确就行了。另外，两个电机的功率必须一致，否则变频器对其中功率小的电机起不到保护作用。
