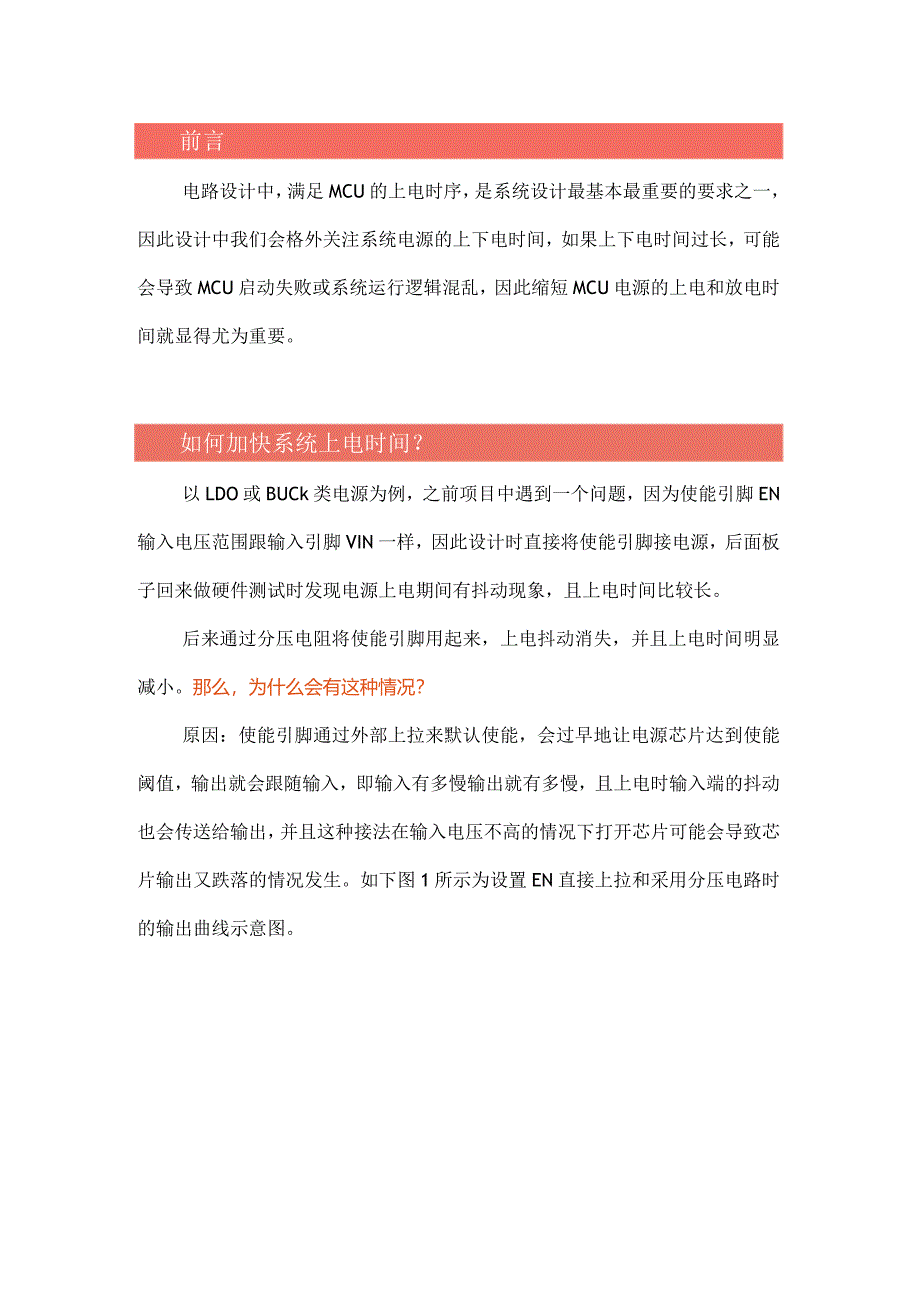

1、前言电路设计中，满足MCU的上电时序，是系统设计最基本最重要的要求之一，因此设计中我们会格外关注系统电源的上下电时间，如果上下电时间过长，可能会导致MCU启动失败或系统运行逻辑混乱，因此缩短MCU电源的上电和放电时间就显得尤为重要。如何加快系统上电时间？以LDO或BUCk类电源为例，之前项目中遇到一个问题，因为使能引脚EN输入电压范围跟输入引脚VIN一样，因此设计时直接将使能引脚接电源，后面板子回来做硬件测试时发现电源上电期间有抖动现象，且上电时间比较长。后来通过分压电阻将使能引脚用起来，上电抖动消失，并且上电时间明显减小。那么，为什么会有这种情况？原因：使能引脚通过外部上拉来默认使能，会过早

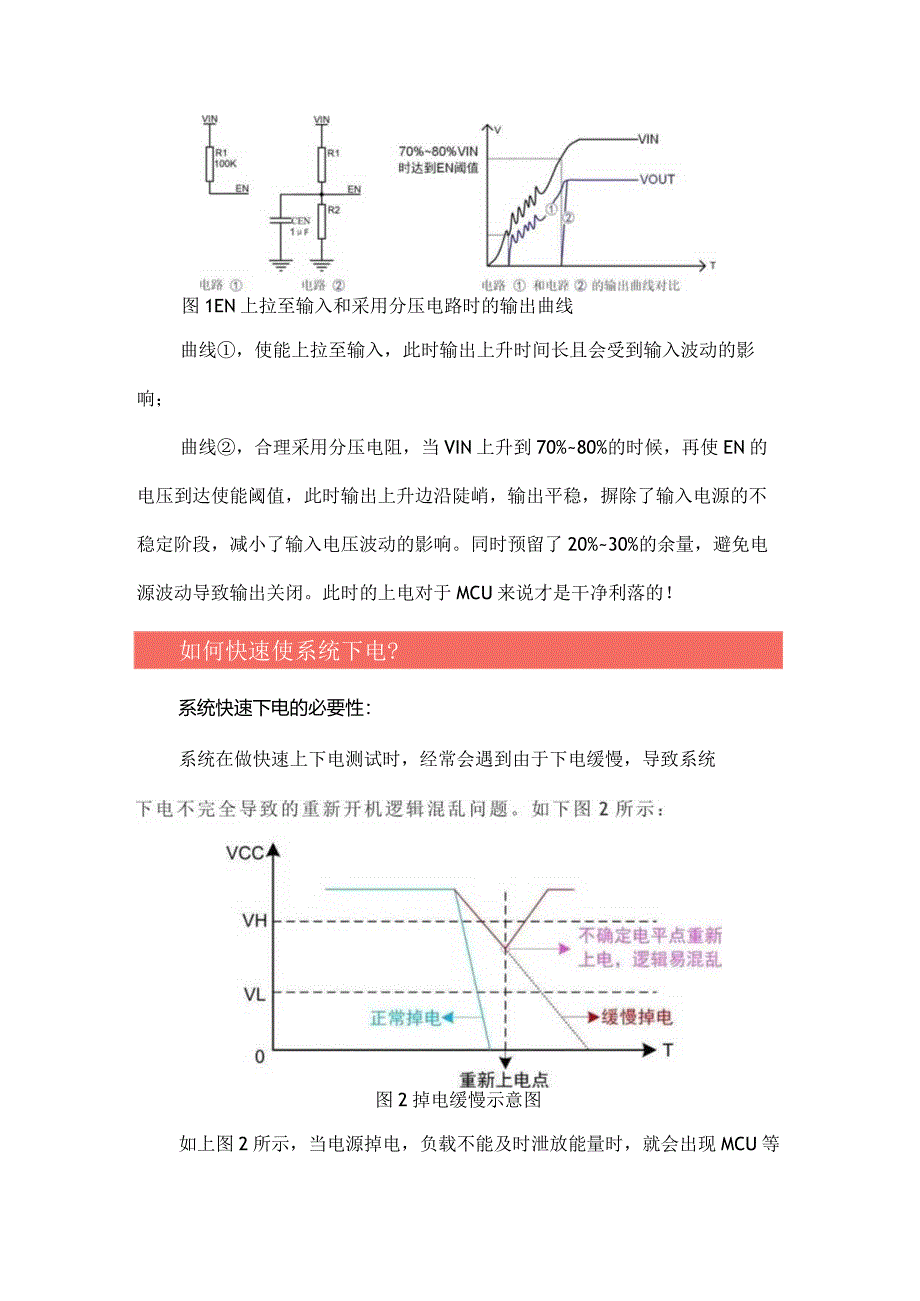

2、地让电源芯片达到使能阈值，输出就会跟随输入，即输入有多慢输出就有多慢，且上电时输入端的抖动也会传送给输出，并且这种接法在输入电压不高的情况下打开芯片可能会导致芯片输出又跌落的情况发生。如下图1所示为设置EN直接上拉和采用分压电路时的输出曲线示意图。图1EN上拉至输入和采用分压电路时的输出曲线曲线，使能上拉至输入，此时输出上升时间长且会受到输入波动的影响；曲线，合理采用分压电阻，当VIN上升到70%80%的时候，再使EN的电压到达使能阈值，此时输出上升边沿陡峭，输出平稳，摒除了输入电源的不稳定阶段，减小了输入电压波动的影响。同时预留了20%30%的余量，避免电源波动导致输出关闭。此时的上电对于M

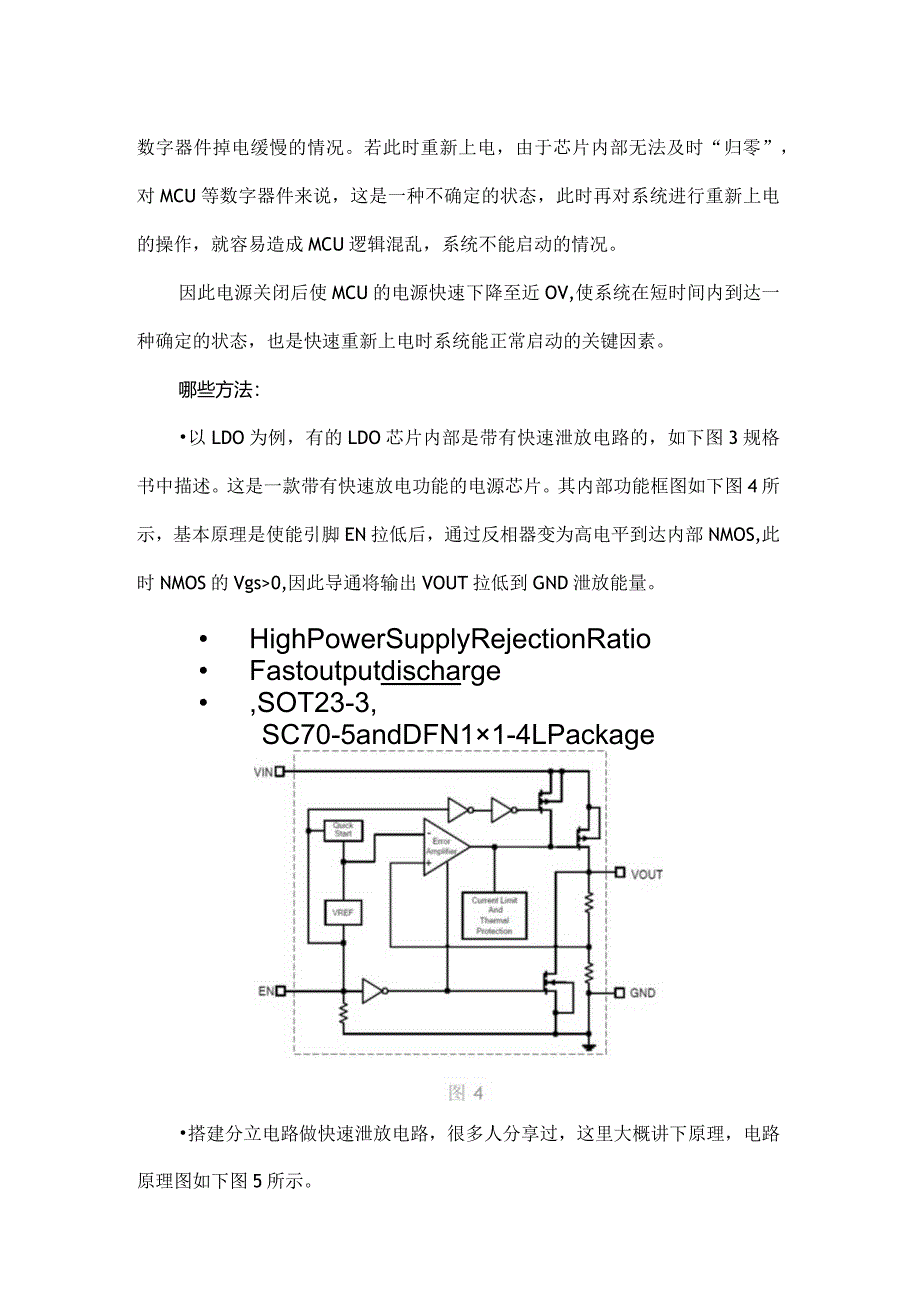

3、CU来说才是干净利落的！如何快速使系统下电?系统快速下电的必要性：系统在做快速上下电测试时，经常会遇到由于下电缓慢，导致系统图2掉电缓慢示意图如上图2所示，当电源掉电，负载不能及时泄放能量时，就会出现MCU等数字器件掉电缓慢的情况。若此时重新上电，由于芯片内部无法及时“归零”，对MCU等数字器件来说，这是一种不确定的状态，此时再对系统进行重新上电的操作，就容易造成MCU逻辑混乱，系统不能启动的情况。因此电源关闭后使MCU的电源快速下降至近OV,使系统在短时间内到达一种确定的状态，也是快速重新上电时系统能正常启动的关键因素。哪些方法：以LDO为例，有的LDO芯片内部是带有快速泄放电路的，如下图3
