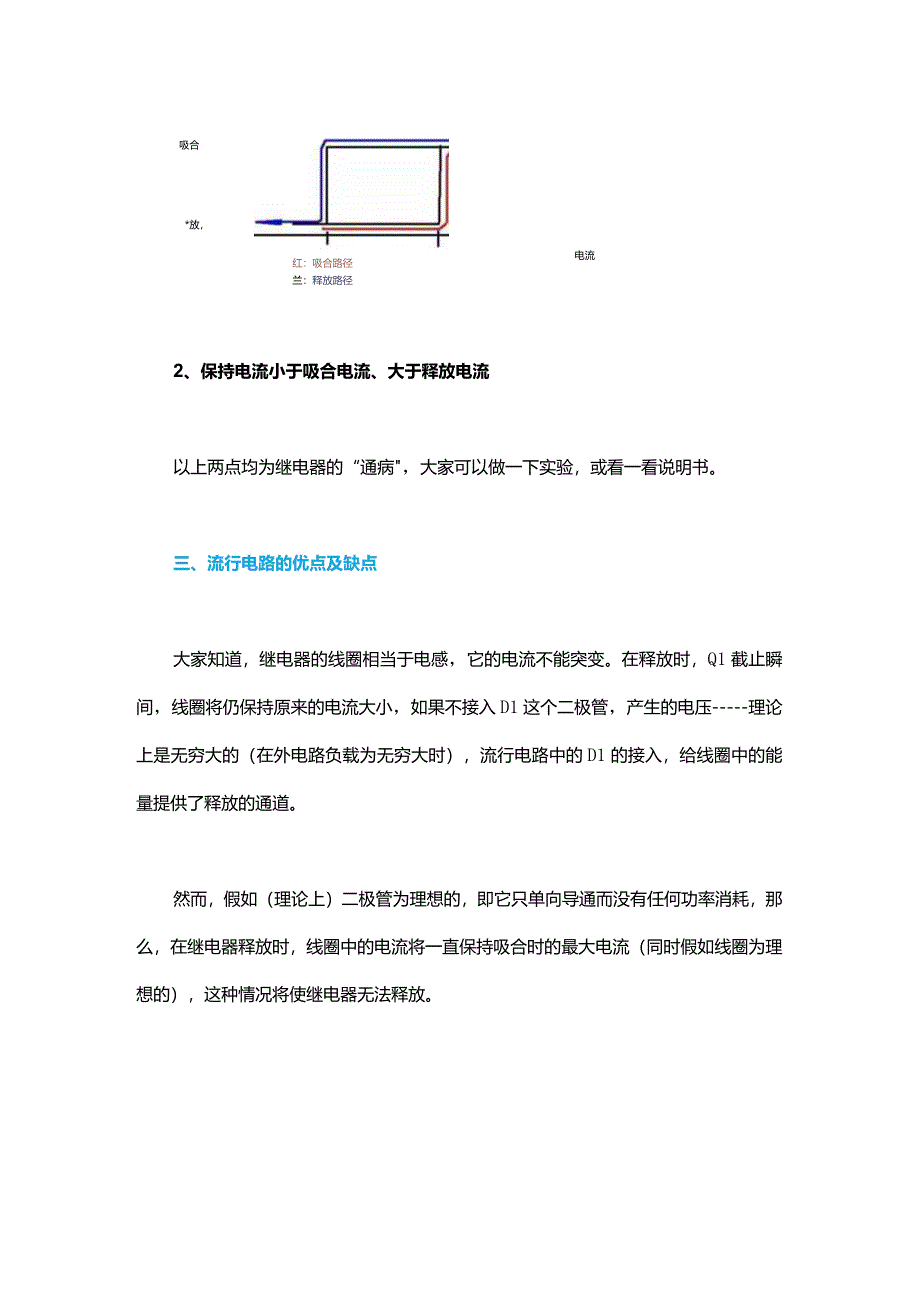

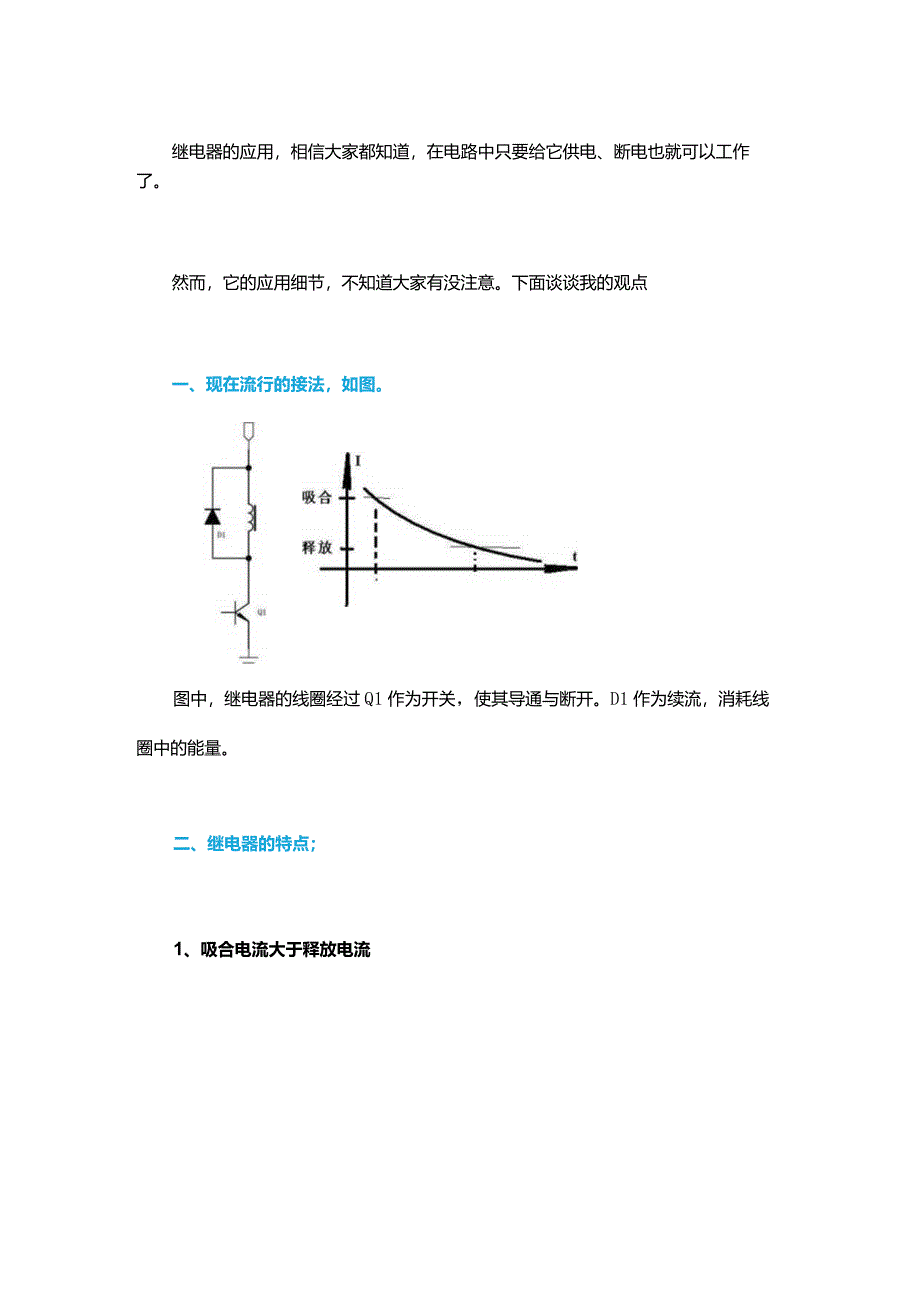

1、继电器的应用，相信大家都知道，在电路中只要给它供电、断电也就可以工作了。然而，它的应用细节，不知道大家有没注意。下面谈谈我的观点一、现在流行的接法，如图。图中，继电器的线圈经过Q1作为开关，使其导通与断开。D1作为续流，消耗线圈中的能量。二、继电器的特点；1、吸合电流大于释放电流吸合*放，红：吸合路径兰：释放路径电流2、保持电流小于吸合电流、大于释放电流以上两点均为继电器的“通病，大家可以做一下实验，或看一看说明书。三、流行电路的优点及缺点大家知道，继电器的线圈相当于电感，它的电流不能突变。在释放时，Q1截止瞬间，线圈将仍保持原来的电流大小，如果不接入D1这个二极管，产生的电压-理论上是无穷大

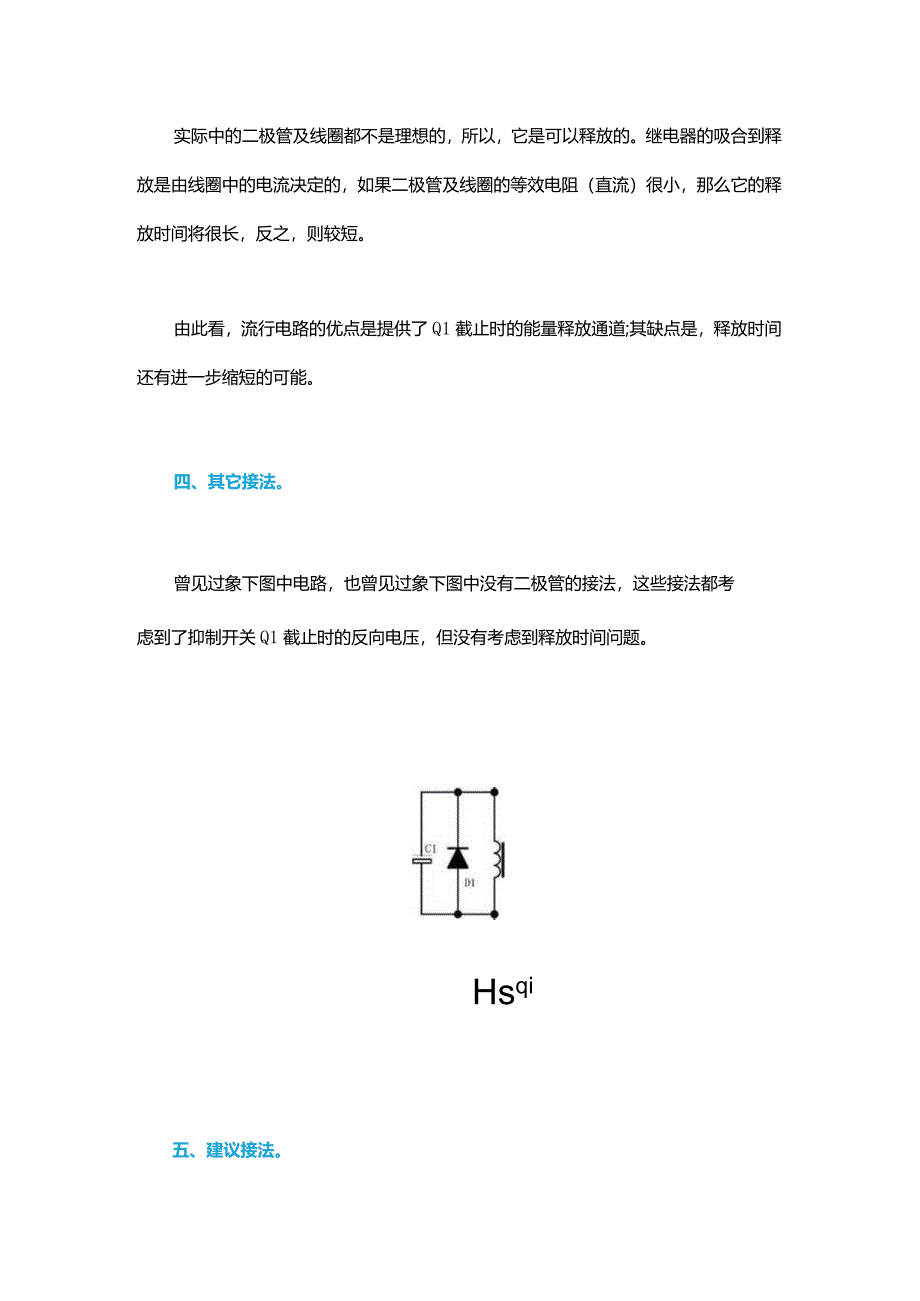

2、的（在外电路负载为无穷大时），流行电路中的D1的接入，给线圈中的能量提供了释放的通道。然而，假如（理论上）二极管为理想的，即它只单向导通而没有任何功率消耗，那么，在继电器释放时，线圈中的电流将一直保持吸合时的最大电流（同时假如线圈为理想的），这种情况将使继电器无法释放。实际中的二极管及线圈都不是理想的，所以，它是可以释放的。继电器的吸合到释放是由线圈中的电流决定的，如果二极管及线圈的等效电阻（直流）很小，那么它的释放时间将很长，反之，则较短。由此看，流行电路的优点是提供了Q1截止时的能量释放通道;其缺点是，释放时间还有进一步缩短的可能。四、其它接法。曾见过象下图中电路，也曾见过象下图中没有二极
3、管的接法，这些接法都考虑到了抑制开关Q1截止时的反向电压，但没有考虑到释放时间问题。Hsqi五、建议接法。1、加入电阻R1,使能量释放快一些。推荐接法上图中，线圈在Q1关断时，能量主要消耗在R1上，使继电器可以快速降到释放电流。R1的选择，由Q1的最高反压、线圈工作电流两者决定，电阻越大，释放时间越短。-计算就不说了吧。2、减小继电器保持时的功耗。大家知道，继电器吸合时需要较大的电流，而保持吸合状态则不需要和吸合时的电流一样。下图接入R1及C1将明显减小继电器的保持功耗。在继电器吸合前，C1已充电至供电电压，吸合的瞬间将由C1为继电器供电，以保障吸合所需的大电流。当吸合后，供给线圈的电流来自R1,它将电流限制到较小状态。推荐接法之二C3
