《谈谈混凝土外加剂的复配效应.docx》由会员分享，可在线阅读，更多相关《谈谈混凝土外加剂的复配效应.docx（4页珍藏版）》请在第壹文秘上搜索。

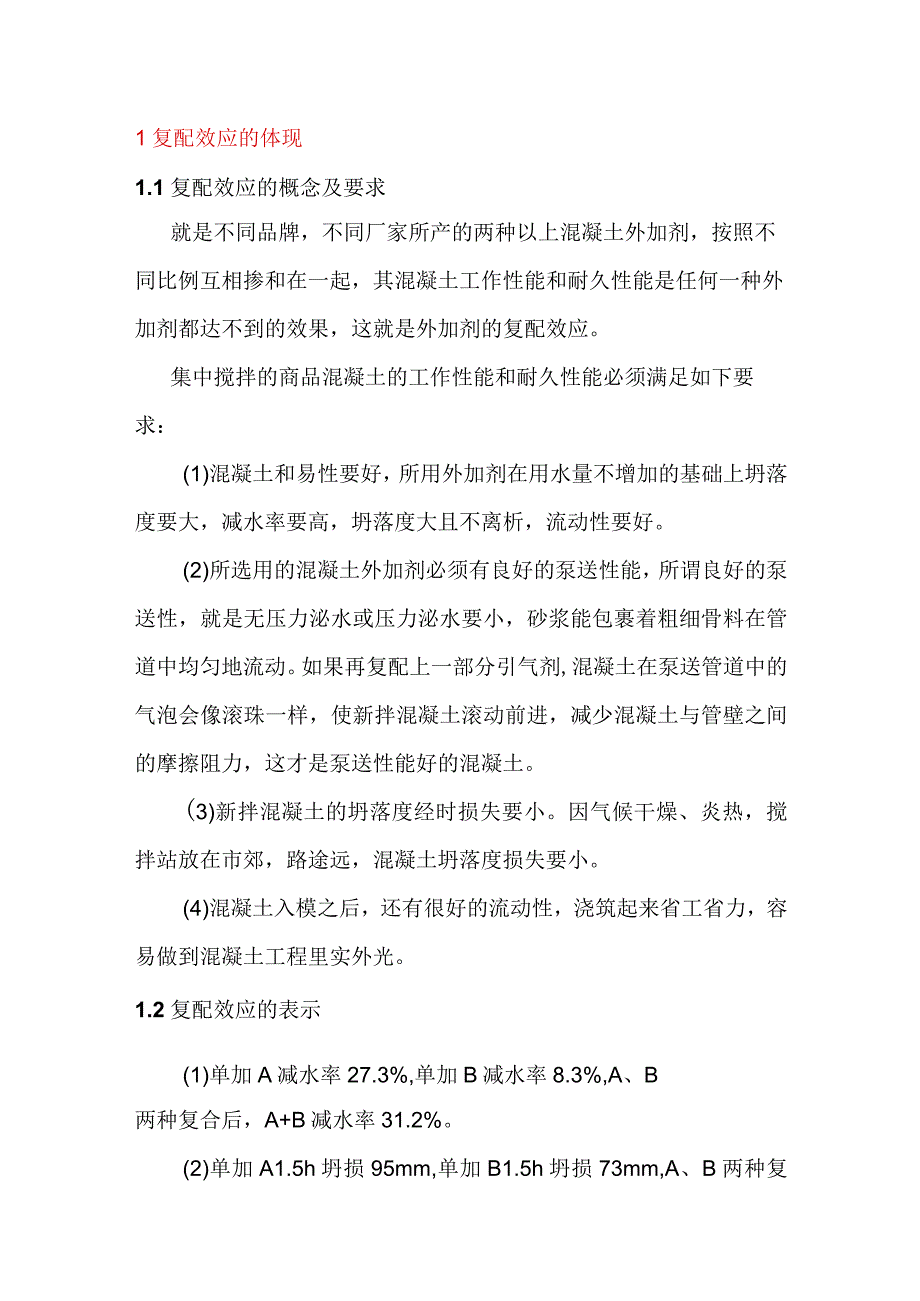

1、1复配效应的体现1.1复配效应的概念及要求就是不同品牌，不同厂家所产的两种以上混凝土外加剂，按照不同比例互相掺和在一起，其混凝土工作性能和耐久性能是任何一种外加剂都达不到的效果，这就是外加剂的复配效应。集中搅拌的商品混凝土的工作性能和耐久性能必须满足如下要求：(1)混凝土和易性要好，所用外加剂在用水量不增加的基础上坍落度要大，减水率要高，坍落度大且不离析，流动性要好。(2)所选用的混凝土外加剂必须有良好的泵送性能，所谓良好的泵送性，就是无压力泌水或压力泌水要小，砂浆能包裹着粗细骨料在管道中均匀地流动。如果再复配上一部分引气剂,混凝土在泵送管道中的气泡会像滚珠一样，使新拌混凝土滚动前进，减少混凝

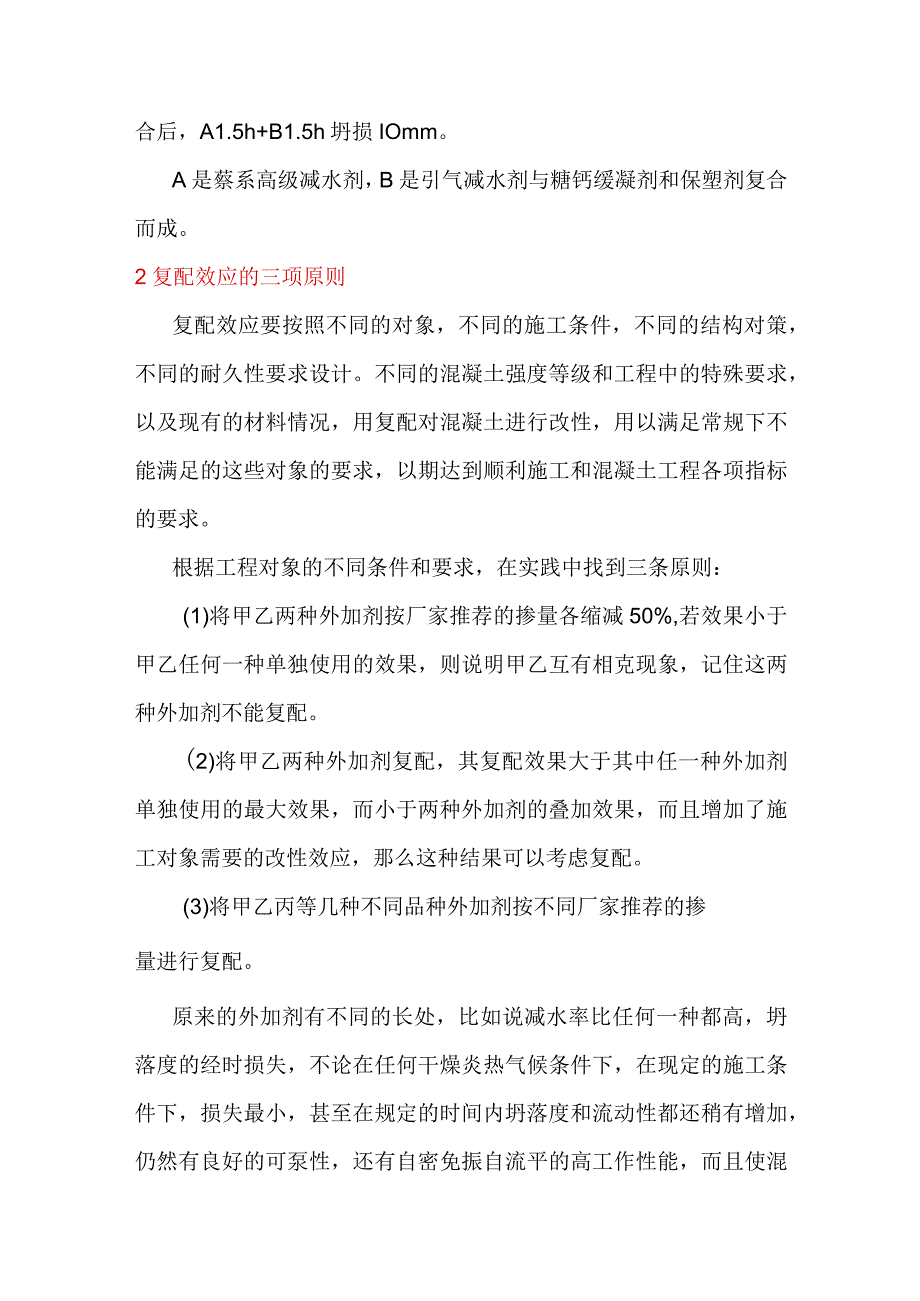

2、土与管壁之间的摩擦阻力，这才是泵送性能好的混凝土。(3)新拌混凝土的坍落度经时损失要小。因气候干燥、炎热，搅拌站放在市郊，路途远，混凝土坍落度损失要小。(4)混凝土入模之后，还有很好的流动性，浇筑起来省工省力，容易做到混凝土工程里实外光。1.2复配效应的表示(1)单加A减水率27.3%,单加B减水率8.3%,A、B两种复合后，A+B减水率31.2%。(2)单加A1.5h坍损95mm,单加B1.5h坍损73mm,A、B两种复合后，A1.5h+B1.5h坍损IOmm。A是蔡系高级减水剂，B是引气减水剂与糖钙缓凝剂和保塑剂复合而成。2复配效应的三项原则复配效应要按照不同的对象，不同的施工条件，不同的
3、结构对策，不同的耐久性要求设计。不同的混凝土强度等级和工程中的特殊要求，以及现有的材料情况，用复配对混凝土进行改性，用以满足常规下不能满足的这些对象的要求，以期达到顺利施工和混凝土工程各项指标的要求。根据工程对象的不同条件和要求，在实践中找到三条原则：(1)将甲乙两种外加剂按厂家推荐的掺量各缩减50%,若效果小于甲乙任何一种单独使用的效果，则说明甲乙互有相克现象，记住这两种外加剂不能复配。(2)将甲乙两种外加剂复配，其复配效果大于其中任一种外加剂单独使用的最大效果，而小于两种外加剂的叠加效果，而且增加了施工对象需要的改性效应，那么这种结果可以考虑复配。(3)将甲乙丙等几种不同品种外加剂按不同厂

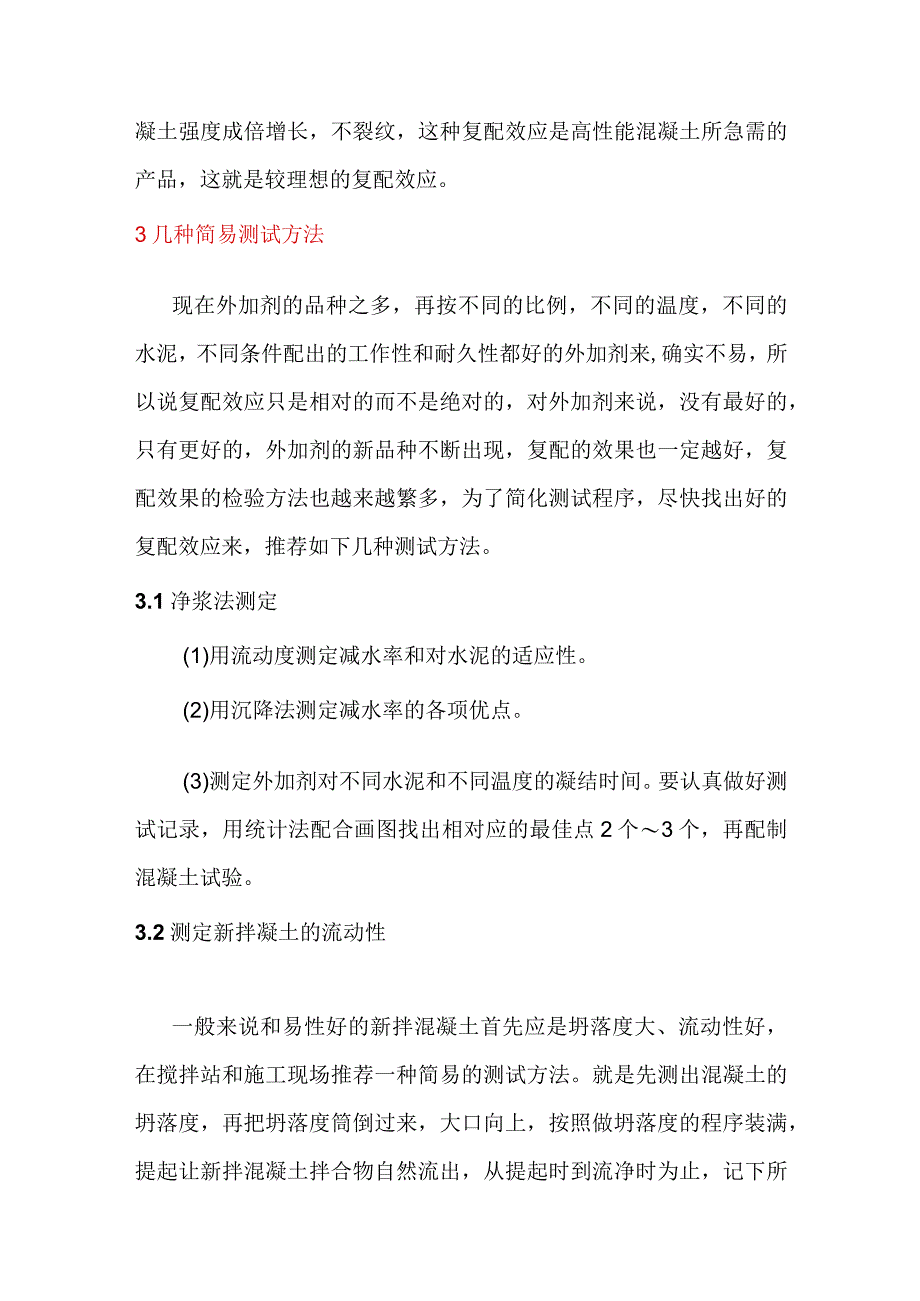

4、家推荐的掺量进行复配。原来的外加剂有不同的长处，比如说减水率比任何一种都高，坍落度的经时损失，不论在任何干燥炎热气候条件下，在现定的施工条件下，损失最小，甚至在规定的时间内坍落度和流动性都还稍有增加，仍然有良好的可泵性，还有自密免振自流平的高工作性能，而且使混凝土强度成倍增长，不裂纹，这种复配效应是高性能混凝土所急需的产品，这就是较理想的复配效应。3几种简易测试方法现在外加剂的品种之多，再按不同的比例，不同的温度，不同的水泥，不同条件配出的工作性和耐久性都好的外加剂来,确实不易，所以说复配效应只是相对的而不是绝对的，对外加剂来说，没有最好的，只有更好的，外加剂的新品种不断出现，复配的效果也一定
5、越好，复配效果的检验方法也越来越繁多，为了简化测试程序，尽快找出好的复配效应来，推荐如下几种测试方法。3.1净浆法测定(1)用流动度测定减水率和对水泥的适应性。(2)用沉降法测定减水率的各项优点。(3)测定外加剂对不同水泥和不同温度的凝结时间。要认真做好测试记录，用统计法配合画图找出相对应的最佳点2个3个，再配制混凝土试验。3.2测定新拌凝土的流动性一般来说和易性好的新拌混凝土首先应是坍落度大、流动性好，在搅拌站和施工现场推荐一种简易的测试方法。就是先测出混凝土的坍落度，再把坍落度筒倒过来，大口向上，按照做坍落度的程序装满，提起让新拌混凝土拌合物自然流出，从提起时到流净时为止，记下所用的时间，
6、大于30s为流动性不好，小于30s大于18s为中，小于15s为流动性优良。坍落度筒的内壁必须是平整光洁，不准使用凸凹不平，锈蚀严重和粘有陈旧的混凝土砂浆的筒，这些都会影响测定值的准确性。3.3用三节环法测定新拌混凝土的和易性和泵送性混凝土的坍落度大，流动性好，是混凝土工作性的前提，但还不能说明混凝土的和易性好和泵送性好，还必须用三节内径20Omm,长30Omm的三节管子自然状态填满新拌混凝土停放30min,再分别测这三节中的混凝土坍落度，第一节（上节）中的混凝土坍落度不能小于第三节（下节）中的混凝土坍落度30mm以内，可以说混凝土和易性和泵送性优良，以此类推，不大于60mm为合格，超过60mm为不合格，应重新调配外加剂。4结语经过几年的实践，搅拌站使用复配外加剂的经验逐步趋于成熟，在温差大、气候干燥的夏季，用调凝保塑等办法日夜以不同复配效果来满足。在冬季采用引气减水剂等复配，消除冻胀应力对混凝土造成的冻害，做到冬夏同样施工。
