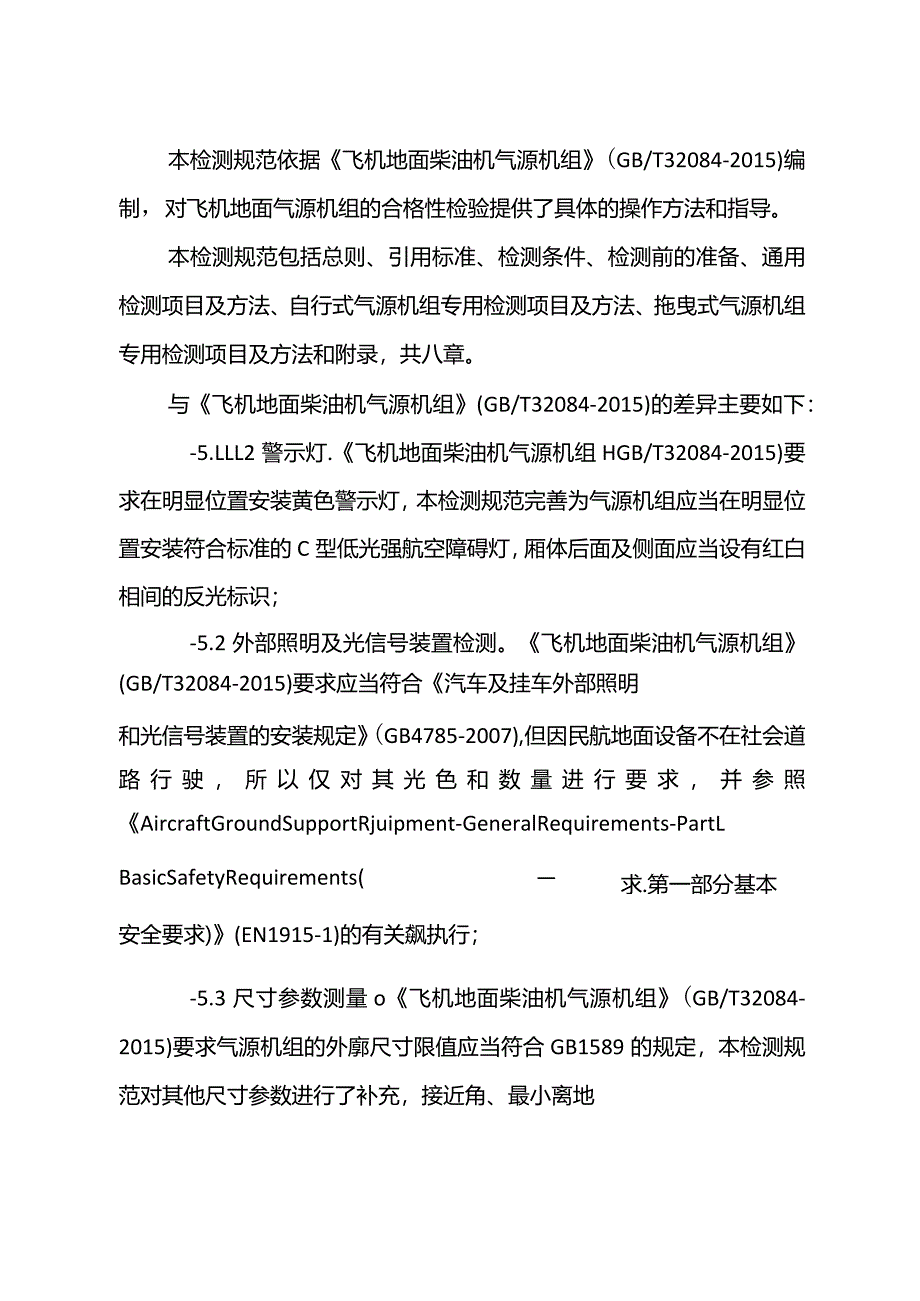

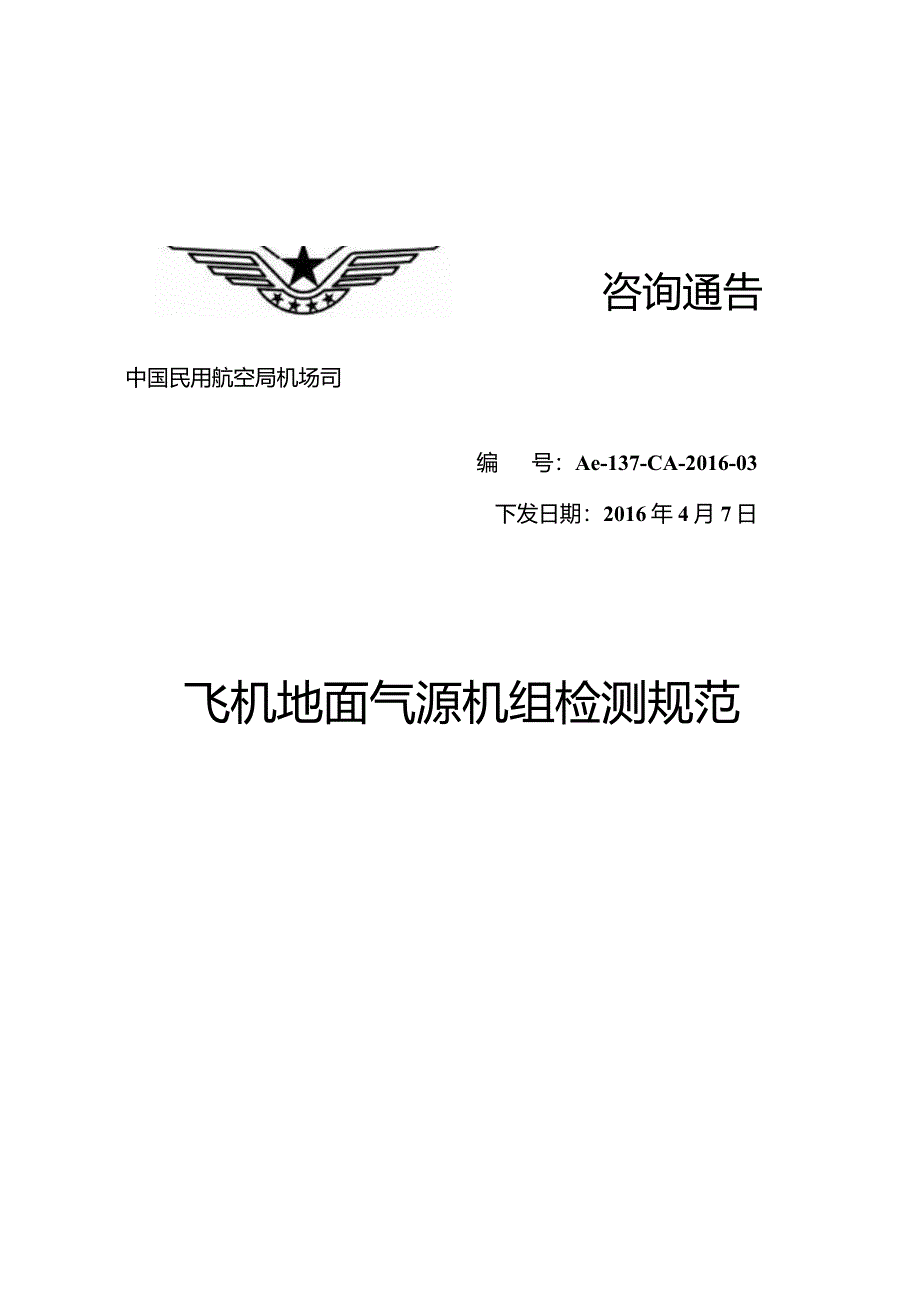

1、中国民用航空局机场司咨询通告编号：Ae-137-CA-2016-03下发日期：2016年4月7日飞机地面气源机组检测规范本检测规范依据飞机地面柴油机气源机组(GB/T32084-2015)编制，对飞机地面气源机组的合格性检验提供了具体的操作方法和指导。本检测规范包括总则、引用标准、检测条件、检测前的准备、通用检测项目及方法、自行式气源机组专用检测项目及方法、拖曳式气源机组专用检测项目及方法和附录，共八章。与飞机地面柴油机气源机组(GB/T32084-2015)的差异主要如下：-5.LLL2警示灯.飞机地面柴油机气源机组HGB/T32084-2015)要求在明显位置安装黄色警示灯，本检测规范完善
2、为气源机组应当在明显位置安装符合标准的C型低光强航空障碍灯，厢体后面及侧面应当设有红白相间的反光标识；-5.2外部照明及光信号装置检测。飞机地面柴油机气源机组(GB/T32084-2015)要求应当符合汽车及挂车外部照明和光信号装置的安装规定(GB4785-2007),但因民航地面设备不在社会道路行驶，所以仅对其光色和数量进行要求，并参照AircraftGroundSupportRjuipment-GeneralRequirements-PartL求.第一部分基本BasicSafetyRequirements(安全要求)(EN1915-1)的有关飙执行；-5.3尺寸参数测量o飞机地面柴油机气源

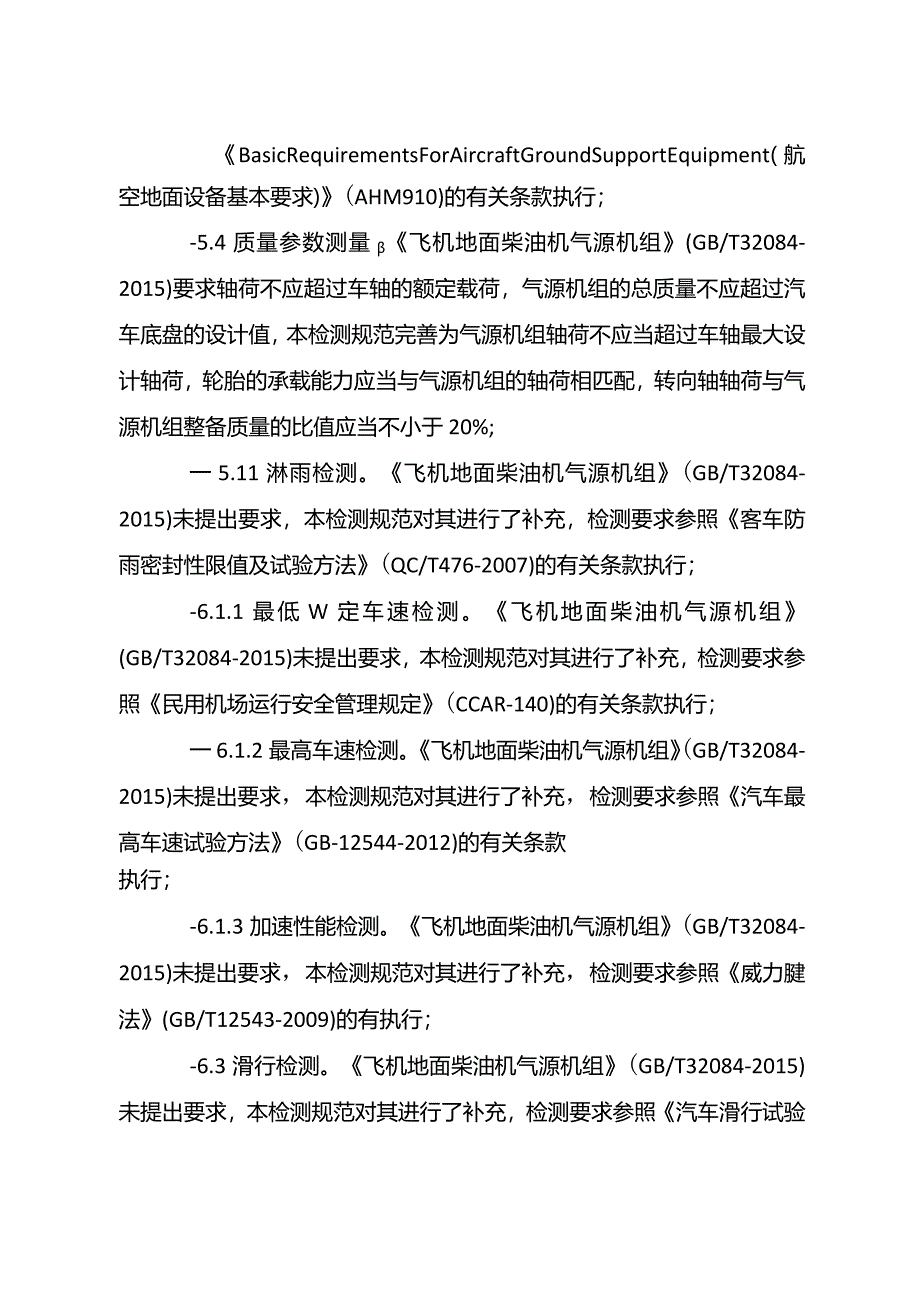

3、机组(GB/T32084-2015)要求气源机组的外廓尺寸限值应当符合GB1589的规定，本检测规范对其他尺寸参数进行了补充，接近角、最小离地BasicRequirementsForAircraftGroundSupportEquipment(航空地面设备基本要求)(AHM910)的有关条款执行；-5.4质量参数测量飞机地面柴油机气源机组(GB/T32084-2015)要求轴荷不应超过车轴的额定载荷，气源机组的总质量不应超过汽车底盘的设计值，本检测规范完善为气源机组轴荷不应当超过车轴最大设计轴荷，轮胎的承载能力应当与气源机组的轴荷相匹配，转向轴轴荷与气源机组整备质量的比值应当不小于20%;一5
4、.11淋雨检测。飞机地面柴油机气源机组(GB/T32084-2015)未提出要求，本检测规范对其进行了补充，检测要求参照客车防雨密封性限值及试验方法(QC/T476-2007)的有关条款执行；-6.1.1最低W定车速检测。飞机地面柴油机气源机组(GB/T32084-2015)未提出要求，本检测规范对其进行了补充，检测要求参照民用机场运行安全管理规定(CCAR-140)的有关条款执行；一6.1.2最高车速检测。飞机地面柴油机气源机组(GB/T32084-2015)未提出要求，本检测规范对其进行了补充，检测要求参照汽车最高车速试验方法(GB-12544-2012)的有关条款执行；-6.1.3加速性
5、能检测。飞机地面柴油机气源机组(GB/T32084-2015)未提出要求，本检测规范对其进行了补充，检测要求参照威力腱法(GB/T12543-2009)的有执行；-6.3滑行检测。飞机地面柴油机气源机组(GB/T32084-2015)未提出要求，本检测规范对其进行了补充，检测要求参照汽车滑行试验方法(GB/T12536-1990)的有关条款执行；-6.4.2司机耳旁定置噪声检测。飞机地面柴油机气源机组)(GB32084-2015)未提出要求，本检测规范对其进行了补充，检测要求参照机动车运行安全技术条件(GB7258-2012)的有关条款执行；-6.4.3发动机排放检测.飞机地面柴油机气源机组(
6、GB/T32084-2015)要求气源机组的排气污染物排放限值应符合非道路移动机械用柴油机排气污染物排放限值及测量方法(中国三、四阶段)(GB20891-2014)的规定，本检测觊范完善为二类底盘改装的气源机组应满足车用压燃式、气体燃料点燃式发动机与汽车排放污染物排放限制及测量方法(中国第HI、IV、V阶段)(GB17691-25)第In阶段(或以上)若瞅限值或者一氧化碳、碳氢化合物、氮氧化物和颗粒物的限值应当达到非道路移动机械用柴油机排气污染物排放限值及测量方法(中国第三、四阶段)(GB20891-2014)第In阶酣瞬值；一6.4.4烟度排放检测。飞机地面柴油机气源机组(GB/T32084
7、-2015)未提出要求，本检测规范对其进行补充，检测要求参照车用压燃式发动机和压燃式发动机汽车排气烟度排放限值及测量方法(GB3847-25)第14、21条以及附录D的有关球执行；-7.1拖曳式气源机组外观及安全项目检测。飞机地面柴油机气源机组(GB/T32084-2015)未对拖曳式气源机组外观及期出明确要求，本检测规范参照散装货物装载机(MH6030-2014)的有关条款执行；一7.2拖曳式气源机组牵引速度检测。飞机地面柴油机气源机组(GB/T32084-2015)未提出要求，本检测规范进行了补充，根据实际情况明确为拖曳式气源机组的最高牵引速度应当不低于15kmh;-7.4拖曳式气源机组牵
8、引力检测飞机地面柴油机气源机组(GB/T32084-2015)未提出要求，本检测规范对其进行了补充，检测要求参照可拖曳的飞机地面保障设备机动性通用规范(HB6883-1993)的有关转励行；-7.5跟踪能力检测。飞机地面柴油机气源机组(GB/T32084-2015)未提出要求。本检测规范对其进行了补充，检测要求参照军用挂车通用规范(GJB1454-1992)的有关条款执行。本检测规范由国家工程机械质量监督检验中心负责日常管理和解释。执行过程中如有意见和建议，请函告本检测规范日常管理组（联系人：高超；地址：1晾延庆东外大街55号；联系电话:OlO-69177562;传真:010-51051781
9、;由端:1021）本检测规范起草单位：民航专业工程质量监督总站、国家工程机械质量监督检验中心、国家压缩机制冷设备质量监督检验中心。本检测规范主要起草人：高超、张建发、梁再心、马志Hlk李朝阳、王献咖荣白彬、林子良。本检测规范主要审核人:曹润民、闫永利、三三章、王浩、高俊峰蝌抵!珠静增、孵、汪臣麟帐下靛周1总则12引用标准13检测条件34检测前的准备45通用检测项目及方法55.1 外观及安全项目检查55.2 外部照明及光信号装置检测145.3 尺寸参数检测155.4 质量参数检测155.5 驻车制动性能检测165.6 环境检测175.7 作业噪声检测185.8 气源装置检测185.9 启动性能检
10、测215.10 供气输送215.11 淋雨检测225.12 可靠性236自行式气源机组专用检测项目及方法246.1 行驶性能检测246.2 行车制动性能检测266.3 滑行检测（仅适用于手动档气源机组）276.4 环保性能检测287拖曳式气源机组专用检测项目及方法317.1 外观及安全项目检查317.2 牵引速度检测327.3 自行制动性能检测327.4 牵引力检测327.5 跟踪能力检测33附录A外廓尺寸限值34附录B加速行驶车外噪声检测方法35附录C变更后检测方案的确定39附录D关键部件明细表40附录E主要技术参数表41附录F检测报告样式42为规范飞机地面气源机组（以下简称气源机组）的检测
11、工作，根据飞机地面柴油机气源机组（GBT320842015）制定本检测规范。本检测规范适用于飞机地面气源机组的合格性检验。2引用标准下列文件对于本检测规范的应用是必不可少的。凡是标注年份的引用文件，仅标注年份的版本适用于本检测规范；凡是不标注年份的引用文件，其最新版本（包括所有的修改单）适用于本检测规范。GB3847-2005车用压燃式发动机和压燃式发动机汽车排气烟度排放限值及测量方法GB/T3853-1998容积式压缩机验收试验GB/T4970-2009汽车平顺性试验方法GB7258-2012机动车运行安全技术条件GB/7593机动工业车辆驾驶员控制装置及其他显示装置用T符号9969工业产品
12、使用说明书总则GB/12536-1990汽车滑行试验方法TGB/TGB/T12543-2009汽车加速性能试验方法GB/T12544-2012汽车最高车速试验方法GB13277.1-2008压缩空气第1部分：污染物净化等级GB15487-1995容积式压缩机流量测量方法GB176912005车用压燃式、气体燃料点燃式发动机与汽车排放污染物排放限制及测量方法（中国第III、IV、V阶段）GB208912014非道路移动机械用柴油机排气污染物排放限值及测量方法（中国第三、四阶段）GJB1454-1992军用挂车通用规范HB6883-1993可拖曳的飞机地面保障设备机动性通用规范MH/T6030-2
13、014散装货物装载机MH/T6048-2008行李牵引车Qcyr476-2007客车防雨密封性限值及试验方法Qeyr480-1999汽车操纵稳定性指标限值与评价方法IATAAHM910BasicRequirementsForAircraftGroundSupportEquipment（飞机地面支持设备的基本要求）IATAAHM915StandardControls（标准控制装置）EN1915-1-2013AircraftgroundsupportequipmenGeneralrequirementsPart1:Basicsafetyrequirements（航空地面支持设备一般要求第一部分：基
14、本安全要求）CCAR-140民用机场运行安全管理规定CCAR-331SB-Rl民用机场航空器活动区道路交通安全管理规则3检测条件3.1 检测场地3.1.1 行驶性能检测应当在平坦、干燥的沥青或混凝土铺装的直线道路上进行。道路长度应当不小于Ikn1,宽度应当不小于8m,纵向坡度应当不大于0.3%。3.1.2 除行驶性能以外，其它检测应当在平坦、干燥混凝土铺装的地面上进行。3.1.3 高低温检测场地的环境温度应当能够达到制造商的设计要求。3.1.4 淋雨检测设施应当能够达到Qeyr476要求。3.2 检测仪器及设备检测仪器及设备见表1,主要检测设备及仪器均经过标定且在有效期内。表1检测主要仪器及设
