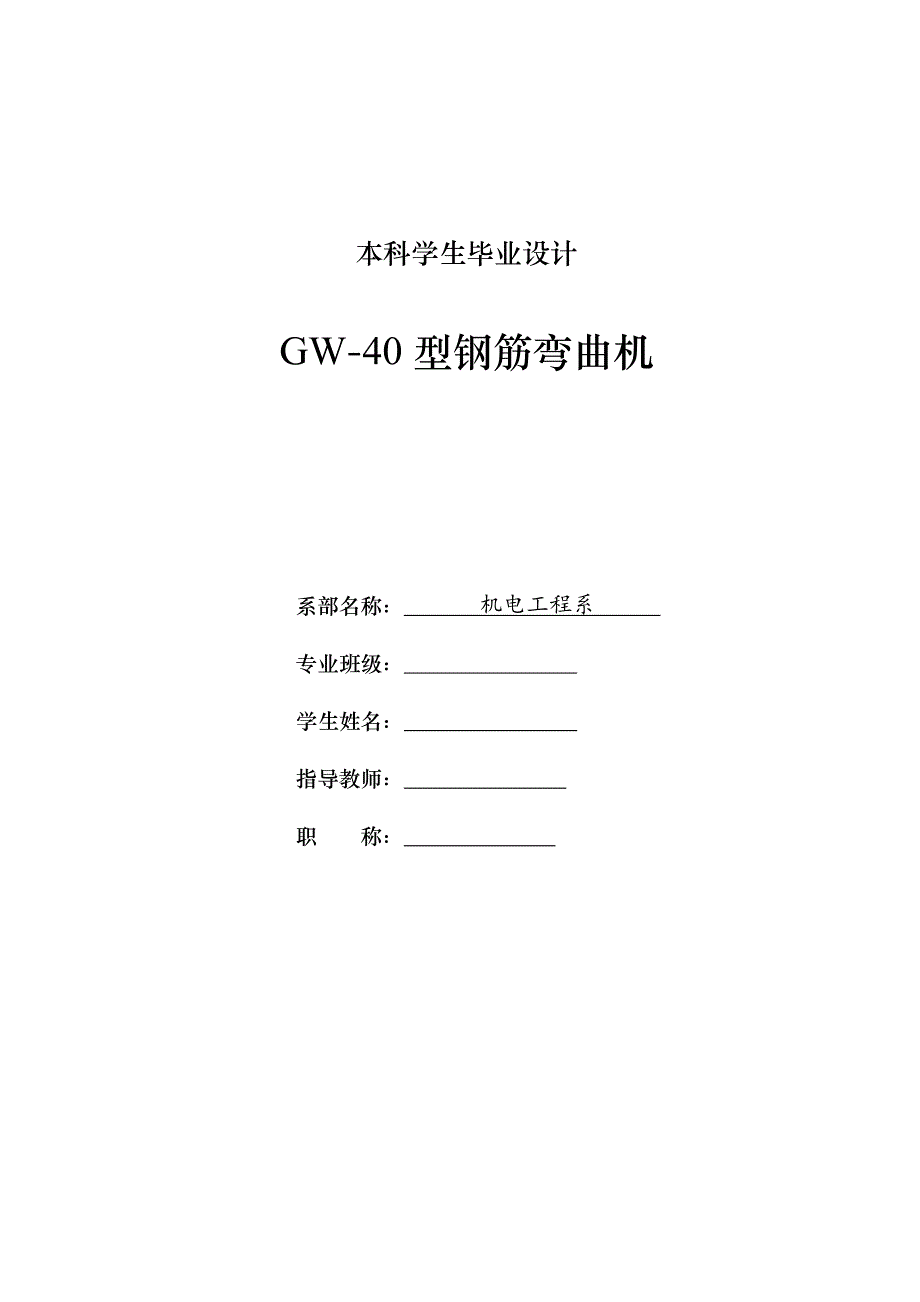

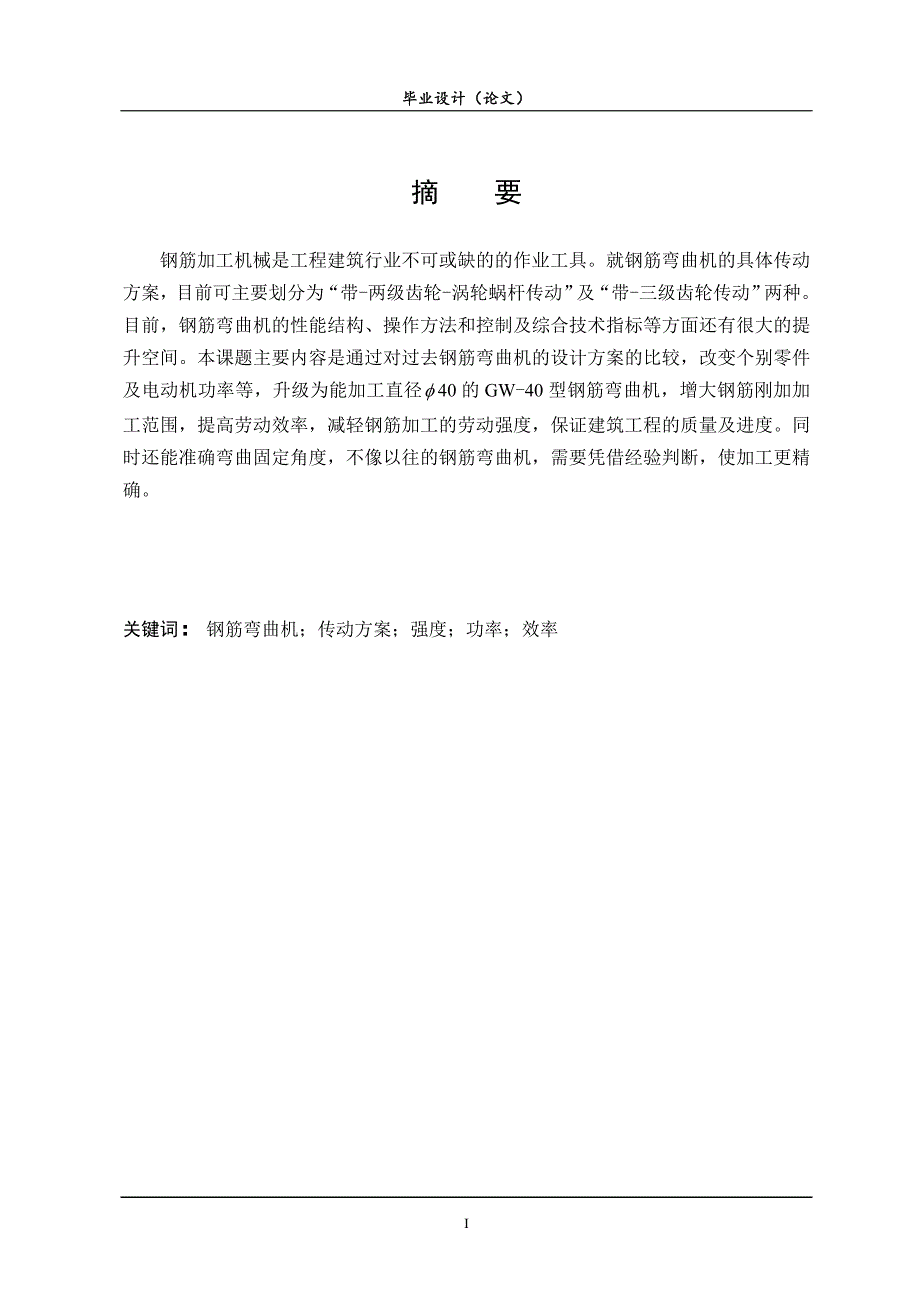

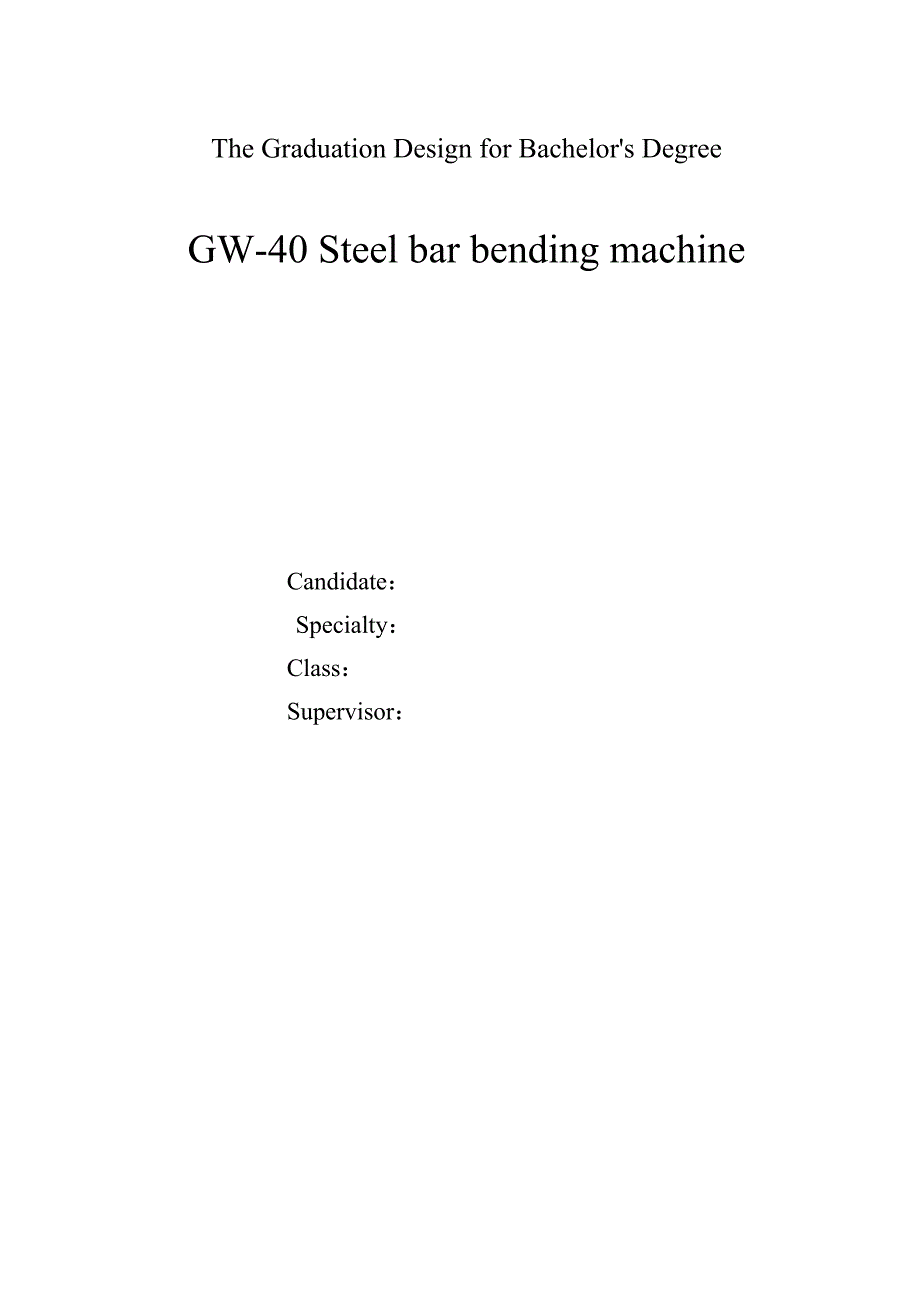

1、本科学生毕业设计GW-40型钢筋弯曲机 系部名称： 机电工程系 专业班级： 学生姓名： 指导教师： 职 称： The Graduation Design for Bachelors DegreeGW-40 Steel bar bending machineCandidate：Specialty：Class：Supervisor：毕业设计（论文）摘 要钢筋加工机械是工程建筑行业不可或缺的的作业工具。就钢筋弯曲机的具体传动方案，目前可主要划分为“带-两级齿轮-涡轮蜗杆传动”及“带-三级齿轮传动”两种。目前，钢筋弯曲机的性能结构、操作方法和控制及综合技术指标等方面还有很大的提升空间。本课题主要内容是
2、通过对过去钢筋弯曲机的设计方案的比较，改变个别零件及电动机功率等，升级为能加工直径40的GW-40型钢筋弯曲机，增大钢筋刚加加工范围，提高劳动效率，减轻钢筋加工的劳动强度，保证建筑工程的质量及进度。同时还能准确弯曲固定角度，不像以往的钢筋弯曲机，需要凭借经验判断，使加工更精确。关键词：钢筋弯曲机；传动方案；强度；功率；效率ABSTRACTSteel processing machinery construction industry indispensable working tool.Reinforced bending machine specific transmission schem
3、e， there can be mainly divided into take - two stage gear - worm drive and take - three stage gear two. At present， steel bending machine performance and structure， method of operation and control and integrated technical indicators， there is still much room for improvement. The main contents of thi
4、s topic is based on the past steel bending machine design scheme comparison， changes in individual parts and motor power， upgrade to machining diameter of40 GW-40 type steel bar bending machine， increasing reinforced just add processing， improve labor efficiency， reduce the labor intensity of steel
5、processing， ensuring construction quality and progress.Keywords：steel bending machine；transmission scheme；strength；power；efficiency II目 录摘要Abstract 第1章 绪论11.1 概述11.2 钢筋弯曲机产品结构1 1.2.1 钢筋弯曲机的类型1 1.2.2 钢筋弯曲机的构造11.3 钢筋弯曲机产品质量差异11.4 发展现状21.5 本章小结3第2章 钢筋弯曲机的工作原理及工作盘的设计42.1 钢筋弯曲机工作原理42.2 钢筋弯曲机的机构42.3 钢筋弯曲机
6、工作盘的设计52.4 钢筋弯曲所需弯矩52.5 本章小结5第3章 电动机选择及传动比的分配6 3.1 电动机的选择63.2 传动比的分配63.3 各轴的转速63.4 各轴的输入功率63.5 各轴的输入转矩63.6 数据整理73.7 本章小结7第4章 带传动的设计8 4.1 V带的设计计算84.2 带轮结构的设计104.3 本章小结10第5章 圆柱齿轮设计115.1 第一、二齿轮设计11 5.1.1齿轮类型11 5.1.2校核齿根弯曲疲劳强度12 5.1.3第一、二齿轮尺寸表125.2 第三、四齿轮设计13 5.2.1齿轮类型13 5.2.2校核齿根弯曲疲劳强度14 5.2.3第三、四齿轮尺寸表
7、155.3 第五、六齿轮设计15 5.3.1齿轮类型15 5.3.2校核齿根弯曲疲劳强度16 5.3.3第五、六齿轮尺寸表175.4 本章小结17第6章 轴的设计186.1 轴设计18 6.1.1估算轴的基本直径18 6.1.2轴的结构设计18 6.1.3轴的受力分析186.2轴设计21 6.2.1估算轴的基本直径21 6.2.2轴的结构设计21 6.2.3轴的受力分析216.3轴设计24 6.3.1估算轴的基本直径24 6.3.2轴的结构设计24 6.3.3轴的受力分析246.4轴设计27 6.4.1估算轴的基本直径27 6.4.2轴的结构设计27 6.4.3轴的受力分析276.5 本章小结
8、20结论31参考文献 32致谢34第一章 绪 论1.1概论钢筋弯曲机，钢筋加工机械之一。工作机构是一个在垂直轴上旋转的水平工作圆盘，把钢筋置于图中虚线位置，支承销轴固定在机床上，中心销轴和压弯销轴装在工作圆盘上，圆盘回转时便将钢筋弯曲。为了弯曲各种直径的钢筋， 在工作盘上有几个孔，用以插压弯销轴，也可相应地更换不同直径的中心销轴。钢筋弯曲机属于一种对钢筋弯曲机结构的改进。本实用新型包括减速机、大齿轮、小齿轮、弯曲盘面，其特征在于结构中：双级制动电机与减速机直联作一级减速；小齿轮与大齿轮啮合作二级减速；大齿轮始终带动弯曲盘面旋转；弯曲盘面上设置有中心轴孔和若干弯曲轴孔；工作台面的定位方杠上分别设
9、置有若干定位轴孔。由于双级制动电机与减速机直联作一级减速，输入、输出转数比准确，弯曲速度稳定、准确，且可利用电气自动控制变换速度，制动器可保证弯曲角度。利用电机的正反转，对钢筋进行双向弯曲。中心轴可替换，便于维修。可以采用智能化控制。国外品牌都是贴牌生产 很少是全套进口 据调查所知 很多国外打牌都是国内生产商生产。1.2钢筋弯曲机产品结构1.2.1钢筋弯曲机的类型1、按传动方式分机械式钢筋弯曲机、液压式钢筋弯曲机；2、按工作原理分为蜗轮蜗杆式钢筋弯曲机、齿轮式钢筋弯曲机；3、按结构型式分台式钢筋弯曲机、手持式钢筋弯曲机。1.2.2钢筋弯曲机的构造各厂家的钢筋弯曲机的构造基本相同。钢筋弯曲机的传
10、动方案有以下两种：“带-两级齿轮-蜗轮蜗杆传动”和“带-三级齿轮传动”。钢筋弯曲机传动方案的比较与选择证明了采用蜗轮蜗杆传动的钢筋弯曲机，其传动效率不如齿轮传动的弯曲机。也就是说，在同样的驱动电动机功率条件下，齿轮传动的弯曲机弯曲同直径的钢筋显得更轻松。但蜗轮蜗杆传动的自锁特性，使工作中弯曲的定位精度会更高些。目前，以“带-两级齿轮-蜗轮蜗杆传动”方案的弯曲机的产生、应用较为普遍，市场占有率高。在这2中传动方案的钢筋弯曲机中，工作面板以上的部分相同。图1为应用最多的“带-两级轮齿-蜗轮蜗杆传动”的弯曲机的结构。1.3钢筋弯曲机产品质量差异目前，机械传动类钢筋弯曲机的结构与生产工艺已经非常成熟。各个厂家产品的质量差异主要体现在以下几点：1、各个厂家的机箱的造型及用料有较大的差异。用料太少的钢筋弯曲机，设备的整体刚性太差，外形也缺乏美感。2
