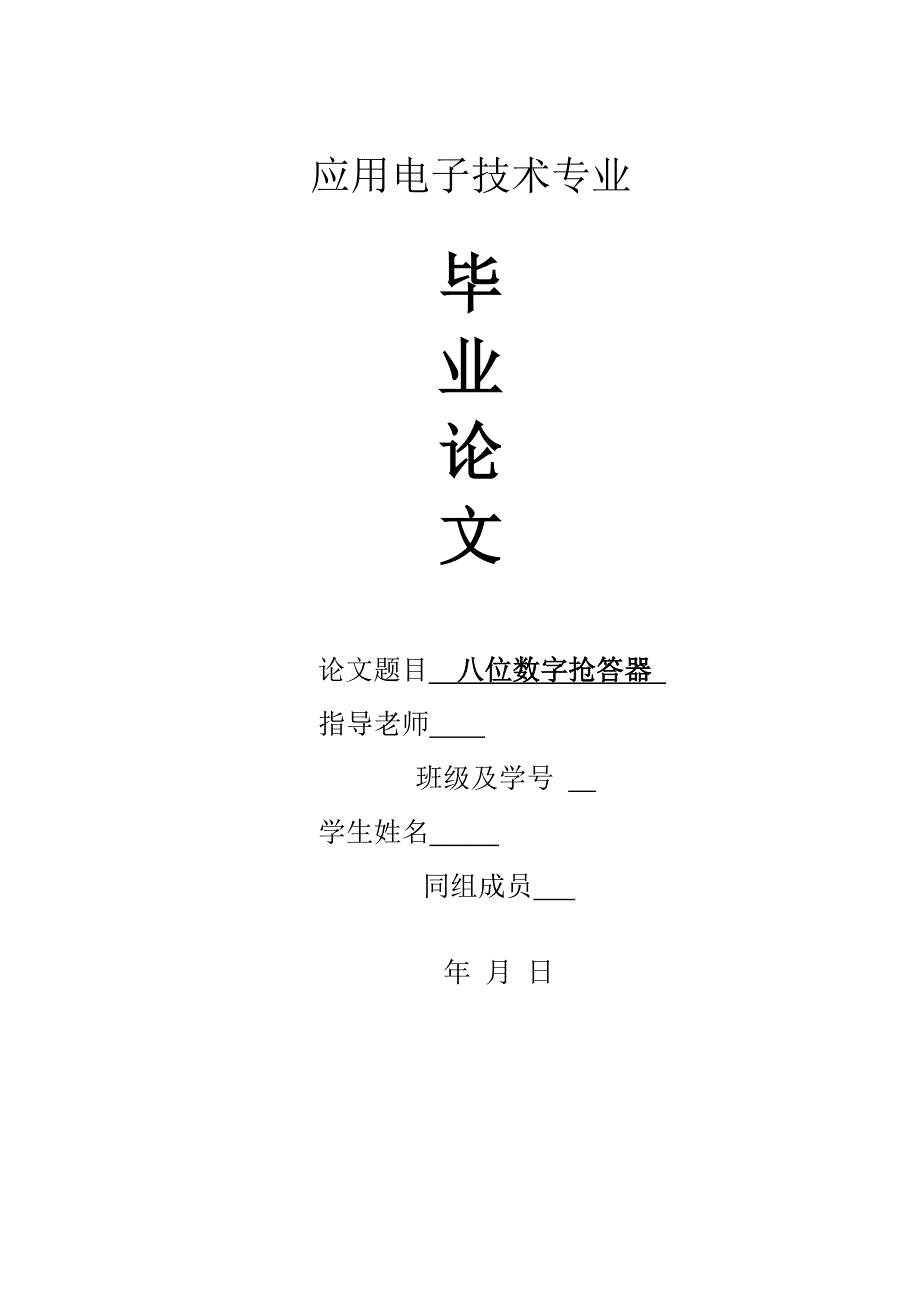

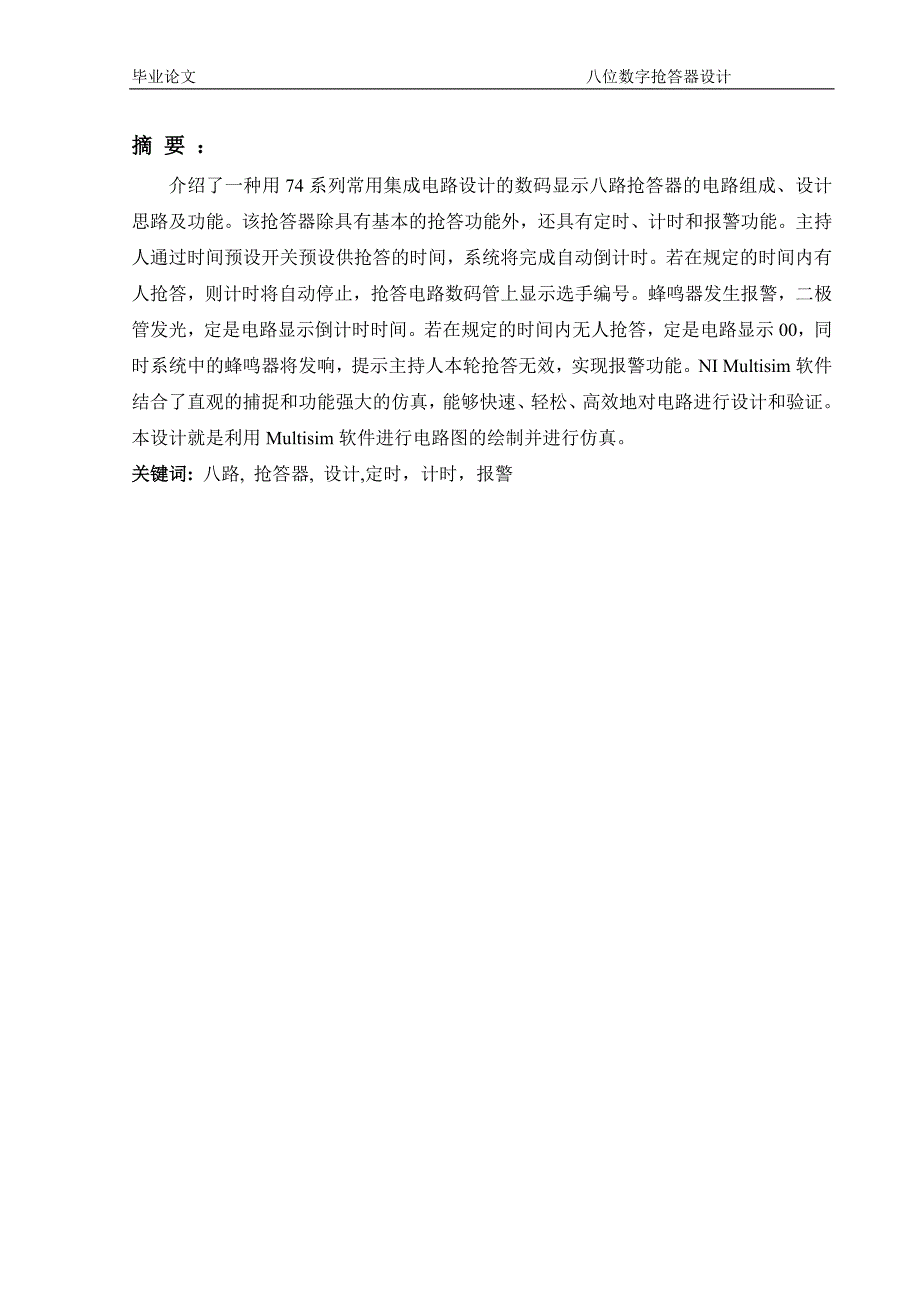

1、键入文字应用电子技术专业毕业论文 论文题目 八位数字抢答器 指导老师 班级及学号 学生姓名 同组成员 年 月 日毕业论文 八位数字抢答器设计摘 要：介绍了一种用74系列常用集成电路设计的数码显示八路抢答器的电路组成、设计思路及功能。该抢答器除具有基本的抢答功能外，还具有定时、计时和报警功能。主持人通过时间预设开关预设供抢答的时间，系统将完成自动倒计时。若在规定的时间内有人抢答，则计时将自动停止，抢答电路数码管上显示选手编号。蜂鸣器发生报警，二极管发光，定是电路显示倒计时时间。若在规定的时间内无人抢答，定是电路显示00，同时系统中的蜂鸣器将发响，提示主持人本轮抢答无效，实现报警功能。NI Mul

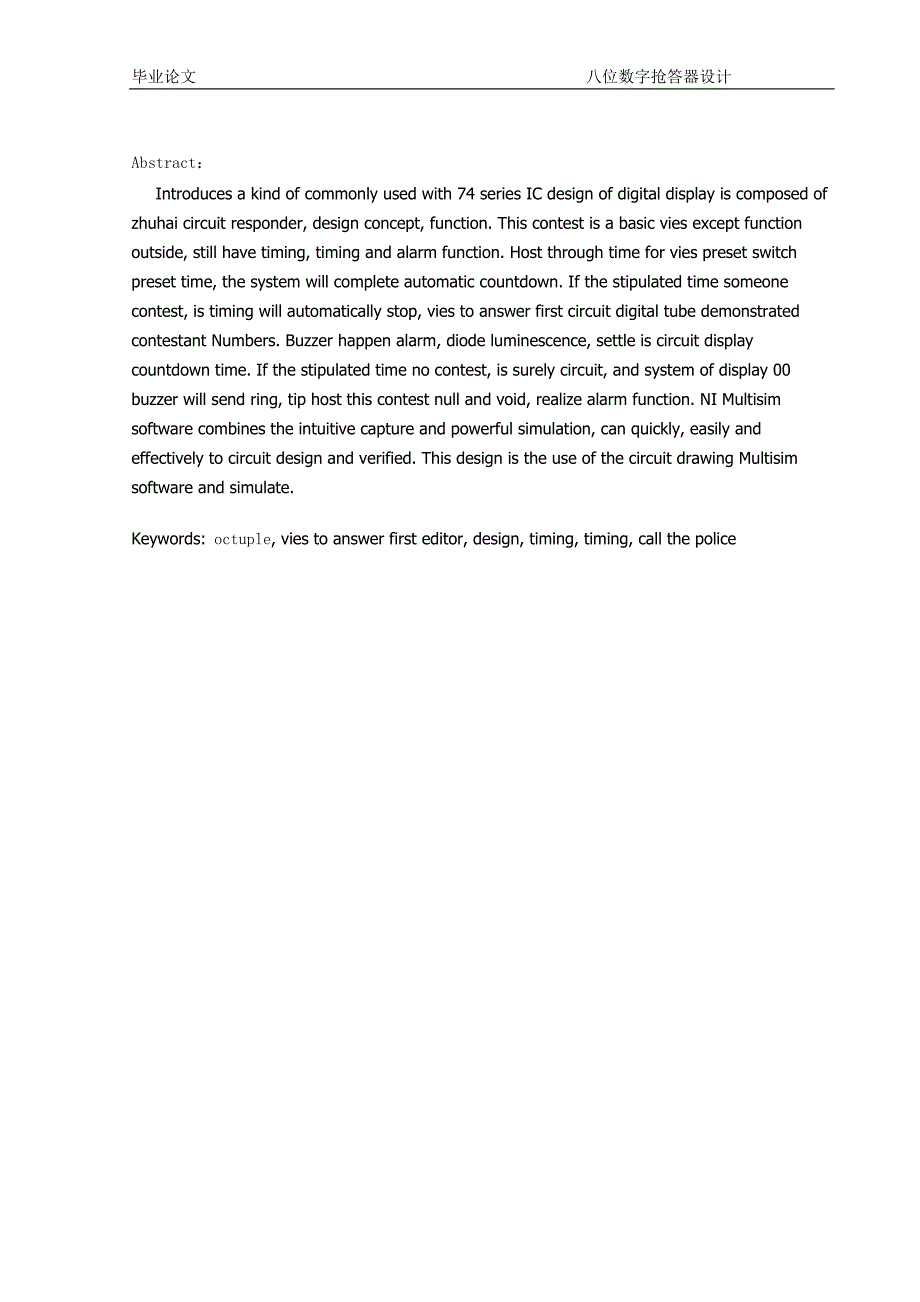

2、tisim软件结合了直观的捕捉和功能强大的仿真，能够快速、轻松、高效地对电路进行设计和验证。本设计就是利用Multisim软件进行电路图的绘制并进行仿真。关键词: 八路, 抢答器, 设计,定时，计时，报警 Abstract： Introduces a kind of commonly used with 74 series IC design of digital display is composed of zhuhai circuit responder, design concept, function. This contest is a basic vies except funct
3、ion outside, still have timing, timing and alarm function. Host through time for vies preset switch preset time, the system will complete automatic countdown. If the stipulated time someone contest, is timing will automatically stop, vies to answer first circuit digital tube demonstrated contestant
4、Numbers. Buzzer happen alarm, diode luminescence, settle is circuit display countdown time. If the stipulated time no contest, is surely circuit, and system of display 00 buzzer will send ring, tip host this contest null and void, realize alarm function. NI Multisim software combines the intuitive c
5、apture and powerful simulation, can quickly, easily and effectively to circuit design and verified. This design is the use of the circuit drawing Multisim software and simulate.Keywords: octuple, vies to answer first editor, design, timing, timing, call the police绪论数字技术是当前发展最快的学科之一，数字逻辑器件已从60年代的小规模集
6、成电路（SSI）发展到目前的中、大规模集成电路（MSI、LSI）及超大规模集成电（VLSI）。相应地，数字逻辑电路的设计方法在不断地演变和发展，由原来的单一的硬件逻辑设计发展成三个分支，即硬件逻辑设计（中、小规模集成器件）、软件逻辑设计（软件组装的LSI和VSI，如微处理器、单片机等）及兼有二者优点的专用集成电路（ASIC）设计。 目前数字电子技术已经广泛地应用于计算机，自动控制，电子测量仪表，电视，雷达，通信等各个领域。例如在现代测量技术中，数字测量仪表不仅比模拟测量仪表精度高，功能高，而且容易实现测量的自动化和智能化。随着集成技术的发展，尤其是中，大规模和超大规模集成电路的发展，数字电子技
7、术的应用范围将会更广泛地渗透到国民经济的各个部门，并将产生越来越深刻的影响。随着现代社会的电子科技的迅速发展，要求我们要理论联系实际，数字电子逻辑课程设计的进行使我们有了这个非常关键的机会，通过这种综合性训练，我们要达到以下的目的和要求：1.结合课程中所学的理论知识，独立设计方案。达到学有所用的目的.2.学会查阅相关手册与资料，通过查阅手册和文献资料，进一步熟悉常用电子器件类型和特性，并掌握合理选用的原则，培养独立分析与解决问题的能力。 对于抢答器我们大家都知道那是用于选手做抢答题时用的，选手进行抢答，抢到题的选手来回答问题。抢答器不仅考验选手的反应速度同时也要求选手具备足够的知识面和一定的勇
8、气。选手们都站在同一个起跑线上，体现了公平公正的原则。 1第1章 Multisim 10基本操作1.1.1 NI Multisim 10系统简介NI Multisim10是美国国家仪器公司（NI，National Instruments）最新推出的Multisim最新版本。它用软件的方法虚拟电子与电工元器件，虚拟电子与电工仪器和仪表，实现了“软件即元器件”、“软件即仪器”。它是一个原理电路设计、电路功能测试的虚拟仿真软件。NI Multisim10的元器件库提供数千种电路元器件供实验选用，同时也可以新建或扩充已有的元器件库，而且建库所需的元器件参数可以从生产厂商的产品使用手册中查到，因此也很方
9、便的在工程设计中使用。它具有较为详细的电路分析功能，可以完成电路的瞬态分析和稳态分析、时域和频域分析、器件的线性和非线性分析、电路的噪声分析和失真分析、离散傅里叶分析、电路零极点分析、交直流灵敏度分析等电路分析方法，以帮助设计人员分析电路的性能。利用NI Multisim10可以实现计算机仿真设计与虚拟实验，与传统的电子电路设计与实验方法相比，具有如下特点：设计与实验可以同步进行，可以边设计边实验，修改调试方便；设计和实验用的元器件及测试仪器仪表齐全，可以完成各种类型的电路设计与实验；可方便地对电路参数进行测试和分析；可直接打印输出实验数据、测试参数、曲线和电路原理图；实验中不消耗实际的元器件
10、，实验所需元器件的种类和数量不受限制，实验成本低，实验速度快，效率高；设计和实验成功的电路可以直接在产品中使用。1.1.2 文件基本操作 与Windows常用的文件操作一样，Multisim7中也有： New-新建文件、Open-打开文件、Save-保存文件、Save As-另存文件、Print-打印文件、Print Setup-打印设置和Exit-退出等相关的文件操作。 以上这些操作可以在菜单栏File子菜单下选择命令，也可以应用快捷键或工具栏的图标进行快捷操作。 1.1.3 元器件基本操作常用的元器件编辑功能有：90 Clockwise-顺时针旋转90、90 CounterCW-逆时针旋转
11、90、Flip Horizontal-水平翻转、Flip Vertical-垂直翻转、Component Properties-元件属性等。这些操作可以在菜单栏Edit子菜单下选择命令，也可以应用快捷键进行快捷操作。原始图像 顺时针旋转90度 逆时针旋转90度 水平翻转 垂直翻转1.1.4 文本基本编辑 对文字注释方式有两种：直接在电路工作区输入文字或者在文本描述框输入文字，两种操作方式有所不同。1. 电路工作区输入文字 单击Place / Text命令或使用Ctrl+T快捷操作，然后用鼠标单击需要输入文字的位置，输入需要的文字。用鼠标指向文字块，单击鼠标右键，在弹出的菜单中选择Color命令
12、，选择需要的颜色。双击文字块，可以随时修改输入的文字。2. 文本描述框输入文字 利用文本描述框输入文字不占用电路窗口，可以对电路的功能、 实用说明等进行详细的说明，可以根据需要修改文字的大小和字体。单击View/ Circuit Description Box命令或使用快捷操作Ctrl+D ，打开电路文本描述框，在其中输入需要说明的文字，可以保存和打印输入的文本。 1.1.5 图纸标题栏编辑 单击Place / Title Block命令，在打开对话框的查找范围处指向Multisim / Titleblocks目录，在该目录下选择一个*.tb7图纸标题栏文件，放在电路工作区。 用鼠标指向文字块
13、，单击鼠标右键，在弹出的菜单中选择Modify Title Block Data命令。如下图所示： 1.1.6 子电路创建 子电路是用户自己建立的一种单元电路。将子电路存放在用户器件库中，可以反复调用并使用子电路。利用子电路可使复杂系统的设计模块化、层次化，可增加设计电路的可读性、提高设计效率、缩短电路周期。创建子电路的工作需要以下几个步骤：选择、创建、调用、修改 。子电路选择： 把需要创建的电路放到电子工作平台的电路窗口上，按住鼠标左键，拖动，选定电路。被选择电路的部分由周围的方框标示，完成子电路的选择。子电路创建： 单击Place/Replace by Subcircuit命令，在屏幕出现
14、Subcircuit Name的对话框中输入子电路名称sub1 ，单点OK，选择电路复制到用户器件库，同时给出子电路图标，完成子电路的创建。子电路调用： 单击Place/Subcircuit命令或使用Ctrl+B快捷操作，输入已创建的子电路名称sub1，即可使用该子电路。子电路修改： 双击子电路模块，在出现的对话框中单击Edit Subcircuit命令，屏幕显示子电路的电路图，直接修改该电路图。子电路的输入/输出： 为了能对子电路进行外部连接，需要对子电路添加输入/输出。单击Place / HB/SB Connecter命令或使用Ctrl+I快捷操作，屏幕上出现输入/输出符号，将其与子电路的
15、输入/输出信号端进行连接。带有输入/输出符号的子电路才能与外电路连接。1.2 Multisim 10电路创建1.2.1 元器件1. 选择元器件 在元器件栏中单击要选择的元器件库图标，打开该元器件库。在屏幕出现的元器件库对话框中选择所需的元器件，常用元器件库有13个：信号源库、基本元件库、二极管库、晶体管库、模拟器件库、TTL数字集成电路库、CMOS数字集成电路库、其他数字器件库、混合器件库、指示器件库、其他器件库、射频器件库、机电器件库等。1. 选择元器件 在元器件栏中单击要选择的元器件库图标，打开该元器件库。在屏幕出现的元器件库对话框中选择所需的元器件，常用元器件库有13个：信号源库、基本元件库、二极管库、晶体管库、模拟器件库、TTL数字集成电路库、CMOS
