1、2021-2022北京初二物理期末汇编：凸透镜成像规律及其探究实验一.选择题（共21小题）1 .（2021春昌平区期末）小杨做凸透镜成像规律的实验。将焦距为15Cm的凸透镜固定在光具座上50cm刻度线处，光屏和点燃的蜡烛位于凸透镜两侧，实验前调整烛焰中心、透镜中心和光屏中心在同一水平高度，如图所示。下列说法中正确的是（）InnlnnFnlnnInHInnFnIIlnInnInllpllllnnlnIIIlIlIFnplnlnnPnlFnIllnlOemlo2030405060708090100A.若蜡烛放置在IoCm刻度线处，移动光屏，可在光屏上呈现烛焰清晰缩小的实像B.若蜡烛放置在20Cm刻
2、度线处，移动光屏，可在光屏上呈现烛焰清晰放大的实像C.若蜡烛放置在30Cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰放大的虚像D.若蜡烛放置在40Cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰放大的实像2.（2020秋朝阳区期末）如图所示，在探究凸透镜成像规律的实验中，下列现象可以真实呈现的是（）A.InnInqnnInnPInInnl川IIIlnInnlnlIInnIInllnnpinPnllIInFlIInnPnllnnlbcm1020304050)708090l6B.InnIHnInnlIlIIlnnInqHnlIIlIPnlIlIlIFnInnIllnlnnInnInlIPInlIIn

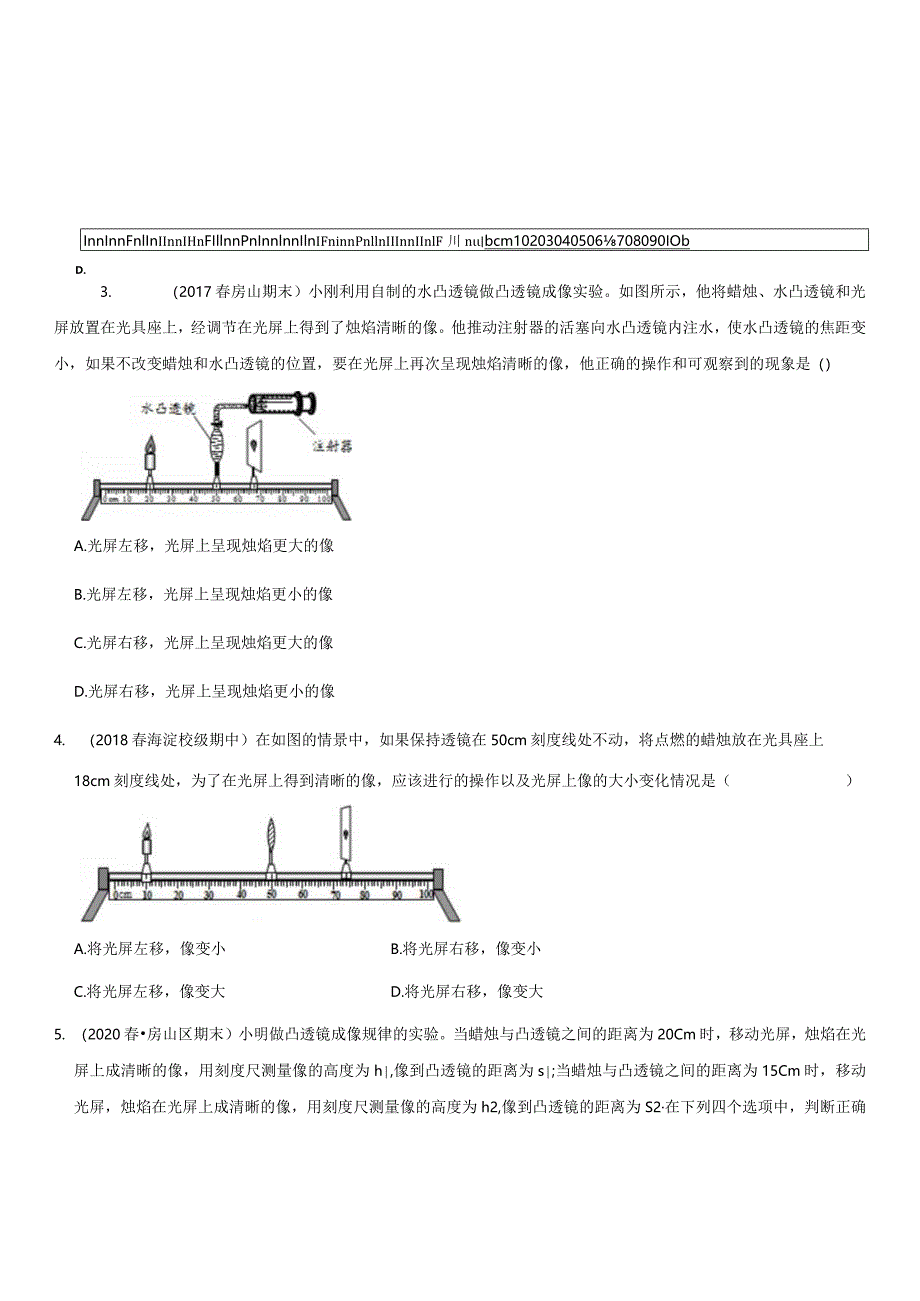

3、pnOcm102030405060708090C.FlllInIF川川IInlIInn11n3nnnnP川Innln川|川|IOCmlo2030405060708090100D.InnInnFnlInIInnIHnFIllnnPnInnlnnIlnIFninnPnllnIIInnIInlF川nbcm10203040506708090IOb3. （2017春房山期末）小刚利用自制的水凸透镜做凸透镜成像实验。如图所示，他将蜡烛、水凸透镜和光屏放置在光具座上，经调节在光屏上得到了烛焰清晰的像。他推动注射器的活塞向水凸透镜内注水，使水凸透镜的焦距变小，如果不改变蜡烛和水凸透镜的位置，要在光屏上再次呈现
4、烛焰清晰的像，他正确的操作和可观察到的现象是（）A.光屏左移，光屏上呈现烛焰更大的像B.光屏左移，光屏上呈现烛焰更小的像C.光屏右移，光屏上呈现烛焰更大的像D.光屏右移，光屏上呈现烛焰更小的像4. （2018春海淀校级期中）在如图的情景中，如果保持透镜在50cm刻度线处不动，将点燃的蜡烛放在光具座上18cm刻度线处，为了在光屏上得到清晰的像，应该进行的操作以及光屏上像的大小变化情况是（）A.将光屏左移，像变小B.将光屏右移，像变小C.将光屏左移，像变大D.将光屏右移，像变大5. （2020春房山区期末）小明做凸透镜成像规律的实验。当蜡烛与凸透镜之间的距离为20Cm时，移动光屏，烛焰在光屏上成清
5、晰的像，用刻度尺测量像的高度为h,像到凸透镜的距离为s;当蜡烛与凸透镜之间的距离为15Cm时，移动光屏，烛焰在光屏上成清晰的像，用刻度尺测量像的高度为h2,像到凸透镜的距离为S2在下列四个选项中，判断正确的是（）6. （2019春丰台区期末）在探究凸透镜成像规律的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰等大的实像，下列说法正确的是（）A.该凸透镜的焦距是30CmB.当蜡烛在40Cm刻度线时，移动光屏，可在光屏上呈现烛焰正立放大的像C.当蜡烛在15Cm刻度线时，移动光屏，可在光屏上呈现烛焰清晰的像，照相机就是根据这一原理制成的D.蜡烛从IOem刻度线移动到30Cm刻度线
6、过程中，移动光屏，像越来越小7. （2018秋房山区期末）小军做凸透镜成像规律的实验时，将焦距为15Cm的凸透镜固定在光具座上50Cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜两侧，调整烛焰中心、透镜中心和光屏中心在同一水平高度，如图所示。则下列四个选项中，判断正确的是（）A.若蜡烛放置在IoCm刻度线处，移动光屏，光屏上呈现的是烛焰正立的像B.若蜡烛放置在30Cm刻度线处，移动光屏，光屏上呈现的是烛焰缩小的像C.若蜡烛放置在40Cm刻度线处，移动光屏，光屏上呈现的是烛焰的实像D.若要说明照相机的成像特点，可以把蜡烛放置在15Cm刻度线处8. （2021春房山区期末）摄影师给顾客拍照，拍完半身像
7、后还要拍全身像，若顾客保持不动，下列说法正确的是（）A.照相机应离顾客近一些，像距变大B.照相机应离顾客近一些，像距变小C.照相机应离顾客远一些，像距变大D.照相机应离顾客远一些，像距变小9.小明同学在做探究凸透镜成像规律的实验中，光屏上得到蜡烛清晰的像，但他又不小心用手指指尖触摸到了凸透镜，这时光屏上会出现（）A.指尖的像B.指尖的影子C.变暗的完整的蜡烛像D.缺损的蜡烛像10. （2016大兴一模）将蜡烛放在离凸透镜30Cm的地方，在离物体45Cm的光屏上可以得到烛焰的清晰的像，则（）A.凸透镜的焦距是90cm,像是放大的B.凸透镜的焦距是18cm,像是放大的C.凸透镜的焦距是10cm,像
8、是放大的D.凸透镜的焦距是10cm,像是缩小的11. （2019秋通州区期末）在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30Cm处，在透镜另一侧距离透镜16Cm处的光屏上得到烛焰图清晰的像。则下列相关说法正确的是（）A.光屏上成倒立、放大的实像B.照相机是利用这一成像原理工作的C.放大镜是利用这一成像原理工作的D.当点燃的蜡烛靠近凸透镜时，要使光屏上出现清晰的像，光屏应靠近透镜12. 某同学用了一个焦距为IOCm的凸透镜做实验。将一枝花从离透镜30cm处逐渐移向20cm处的过程中（）A.像逐渐变小，像距逐渐变小B.像逐渐增大，像距逐渐增大C.像先变小后变大，像距逐渐增大D.像一直增
9、大，像距先变小后变大13. （2020大兴区一模）如图所示为中国女航天员王亚平太空授课的情景，图中水球相当于凸透镜，若水球的焦距为f,则此时王亚平到水球的距离U应满足（）A.u2fB.fu2fC.u=2fD.uf14. （2018秋海淀区校级期末）在研究凸透镜成像的实验中，将蜡烛放在距透镜24Cm的位置，调整光屏到透镜的距离为16Cm时，光屏上得到了一个烛焰清晰的像，则这个凸透镜的焦距f可能是（）A.6.6cmB.9.6cmC.12.6cmD.15.6cm15（2018秋东湖区校级期末）物体通过凸透镜在光屏上成一实像，如果这时用黑纸将凸透镜下半部分遮住，则光屏上（）A.不能成像B.只能成一半像
10、C.仍成原来的像，但它的亮度比原来暗D.需移动光屏到适当的位置，才能重新得到像16. （2009朝阳校级月考）将一支点燃的蜡烛放在凸透镜前24Cm处，在凸透镜另一侧的光屏上得到一个清晰等大的像。则该凸透镜的焦距为（）A.10cmB.12cmC.20cmD.30cm17. 用一个焦距为IOCm的放大镜来观察邮票图案，放大镜与邮票的距离应（）A.大于20CmB.等于IoCmC.小于IOCmD.在IOCm与20Cm之间18. （2016秋石景山区期末）已知投影片到凸透镜的距离是30cm,屏幕上成放大的像，则该投影仪凸透镜的焦距可能是下列数据中的哪一个（）A.10cmB.20cmC.30cmD.40c
11、m19. （2017海淀区二模）小红将装有适量水的圆柱形玻璃杯放在物理书前适当位置，看到了如图甲所示的情形。她又在硬纸板上画了个如图乙所示的转弯标志，把它放在图甲中物理书的位置，可能看到的是图中的（20. （2017房山区二模）如图是王亚平太空授课做水球透镜实验时的情景，通过水球可以看到她的像。以下有关像的判断及成像规律的应用，说法正确的是（）A.虚像照相机C.虚像幻灯机B.实像照相机D.实像幻灯机21. （2016秋西城区期末）跟凸透镜主光轴平行的光线经过透镜后会聚的情形如图所示。如果把点燃的蜡烛放在距离该透镜28Cm处，则在透镜另一侧的光屏上能承接到烛焰清晰的像。该成像规律应用于（）A.幻
12、灯机B.放大镜C.照相机D.投影仪二.多选题（共10小题）22. （2021春丰台区期末）某同学在用凸透镜研究其成像的规律时，得到的部分实验信息如下表所示。根据表中信息判定下列说法中正确的是（）实验次序12345物距u/cm5040302520像距v/cm2224303860A.该凸透镜的焦距是15CmB.当u=25cm时，凸透镜成放大的像，放大镜就是根据这一原理制成的C.当u=40cm时，凸透镜成缩小的像，照相机就是根据这一原理制成的D.若把物体从距凸透镜50Cm处向距凸透镜20Cm处移动，像会逐渐变小23. （2019秋房山区期末）如图所示，某同学为了进一步了解“视力矫正”的原理，利用探究
13、凸透镜成像规律的装置做了实验,此时光屏呈现清晰的像。他在蜡烛和凸透镜之间放置了不同类型的眼镜片,下列说法中正确的是（）a.将近视镜片放在蜡烛和凸透镜之间，蜡烛的像模糊之后，将光屏向远离凸透镜的方向移动后像变清晰r,说明近视镜对光有会聚作用B.将近视镜片放在蜡烛和凸透镜之间，蜡烛的像模糊之后，将光屏向远离凸透镜的方向移动后像变清晰了，说明近视镜对光有发散作用C.将另一镜片放在蜡烛和凸透镜之间，蜡烛的像模糊之后，将光屏向靠近凸透镜的方向移动后像变清晰了，说明该镜对光有发散作用D.将另一镜片放在蜡烛和凸透镜之间，蜡烛的像模糊之后，将光屏向靠近凸透镜的方向移动后像变清晰了，利用这个镜片可以矫正远视眼2
14、4. （2021春丰台期末）在用一凸透镜研究其成像的规律时，某同学得到的部分实验信息如下表所示。根据表中信息判定下列说法正确的是（）物距u/cm5040302520像距v/cm2224303860A.该凸透镜的焦距是15CmB.当u=25cm时，凸透镜成放大的像，放大镜就是根据这一原理制成的C.当v=24cm时，凸透镜成缩小的像，照相相机就是根据这一原理制成D.若把物体从距凸透镜22Cm处远离凸透镜移动，像会逐渐变小25. （2019平谷区二模）小杨做凸透镜成像规律的实验。将焦距为IoCm的凸透镜固定在光具座上50Cm刻度线处,光屏和点燃的蜡烛位于凸透镜两侧，如图所示。则下列四个选项中，判断正确的是（）A.实验前调整烛焰中心、透镜中心和光屏中心在同一水平高度B.若蜡烛放置在20Cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰缩小的实像C.若蜡烛放置在35Cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰缩小的实像D.若蜡烛放置在45Cm刻度线处，无论怎样移动光屏都没有像26. （2018秋通州区期末）小明做凸透镜成像规律的实验时，将焦距为IoCm的凸透镜固定在光具座上50Cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜两侧，蜡烛放置在35Cm刻度线处，如图所示。移动光屏，直到在光屏上呈现烛焰清晰的像，下列说法中正确的是（）dA.光屏上呈现的是烛焰的实像
