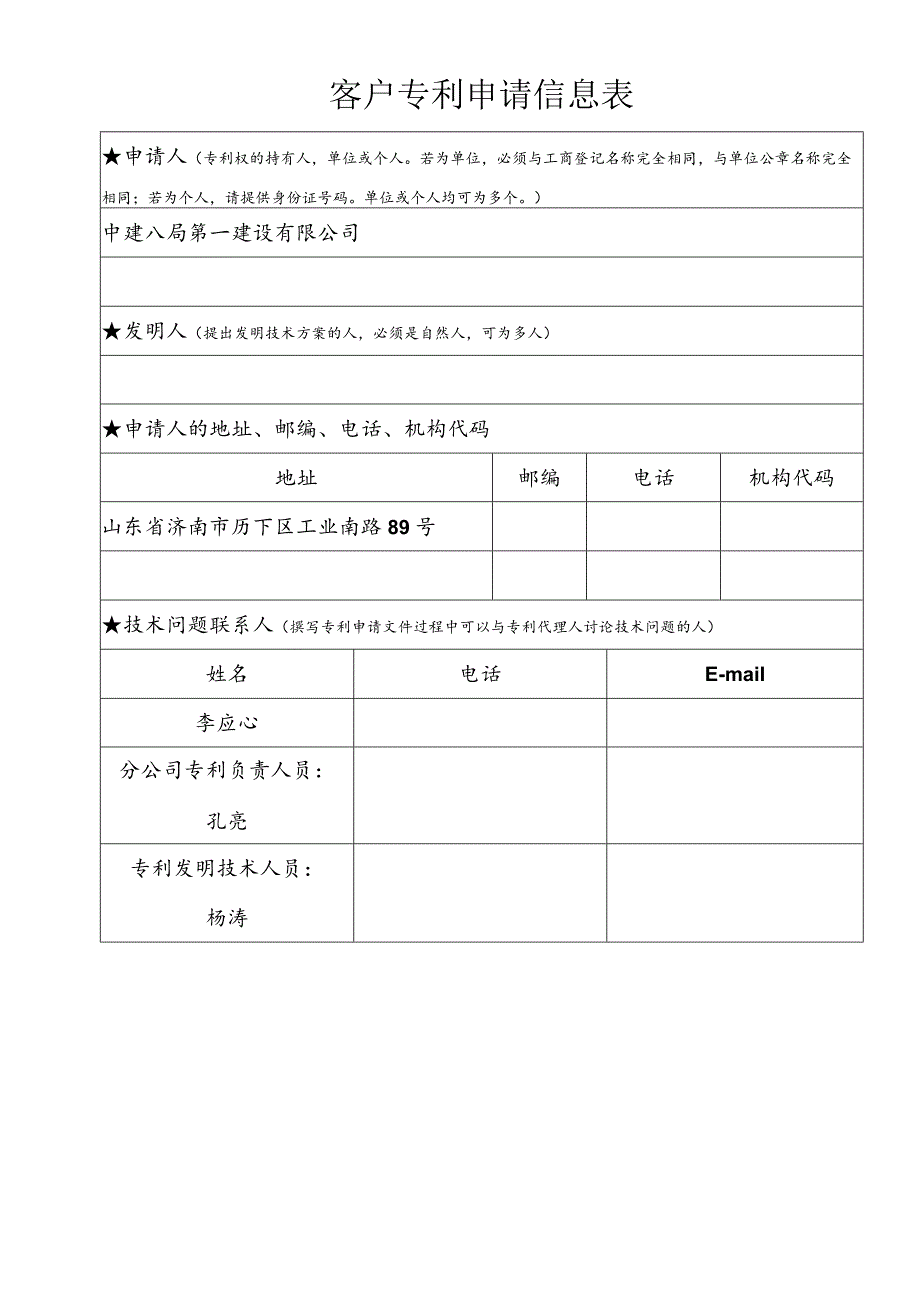

1、客户专利申请信息表申请人（专利权的持有人，单位或个人。若为单位，必须与工商登记名称完全相同，与单位公章名称完全相同；若为个人，请提供身份证号码。单位或个人均可为多个。）中建八局第一建设有限公司发明人（提出发明技术方案的人，必须是自然人，可为多人）申请人的地址、邮编、电话、机构代码地址邮编电话机构代码山东省济南市历下区工业南路89号技术问题联系人（撰写专利申请文件过程中可以与专利代理人讨论技术问题的人）姓名电话E-maiI李应心分公司专利负责人员：孔亮专利发明技术人员：杨涛技术交底书一、本发明（实用新型）的名称即发明创造的主题，也就是申请保护的是个什么。可以是产品的结构，生产工艺方法,配方等。甚
2、至可以是用途。例如：电动机、电动机的装配工艺、电动机绝缘清漆的配方等一种可周转剪力墙泵管固定装置二、详细介绍技术背景，并描述已有的与本发明（实用新型）最相近的现有技术方案。也就是木发明做出以前，与本发明相关的现有技术是什么状况，尤其是这方面现有技术存在些什么技术问题没有解决,而导致现有技术或产品存在的缺陷。从而导致本发明的出现，以便解决现有技术的问题。例如：电动机现有的电动机无法调速，造成出力转速不能控制调节。常规的剪力墙泵管固定装置基本都是在剪力墙上预埋带锚固的钢板，混凝土浇筑完成后将泵管固定装置焊接在钢板上，基本上都是一次性投入，无法实现周转，而本专利提供的方法可实现周转。三、针对现有技术
3、，说明本发明（实用新型）的目的。本发明的目的就是解决了什么技术课题。例如：提供了新的方法，提出了新的结构改进,发明了新的配方等。例如：本发明的目的提供一种可以调整转速的调速电动机。本专利的目的是提供一种方法,可简单快捷的实现剪力墙泵管固定装置的安装和拆卸并可实现周转使用。四、本发明（实用新型）技术方案的详细阐述：本部分为专利申请最重要的部分，需要详细提供。发明采用了什么样的技术手段达到了发明的目的。专利必须是一个克服现有技术缺陷的技术方案，包括原理和功能，但不能只有原理，只做功能介绍。应当：具体交待技术方案的构成，方法要有流程或步骤；结构要有连接关系；配方要有具体配比。提供结构图、流程图及文字

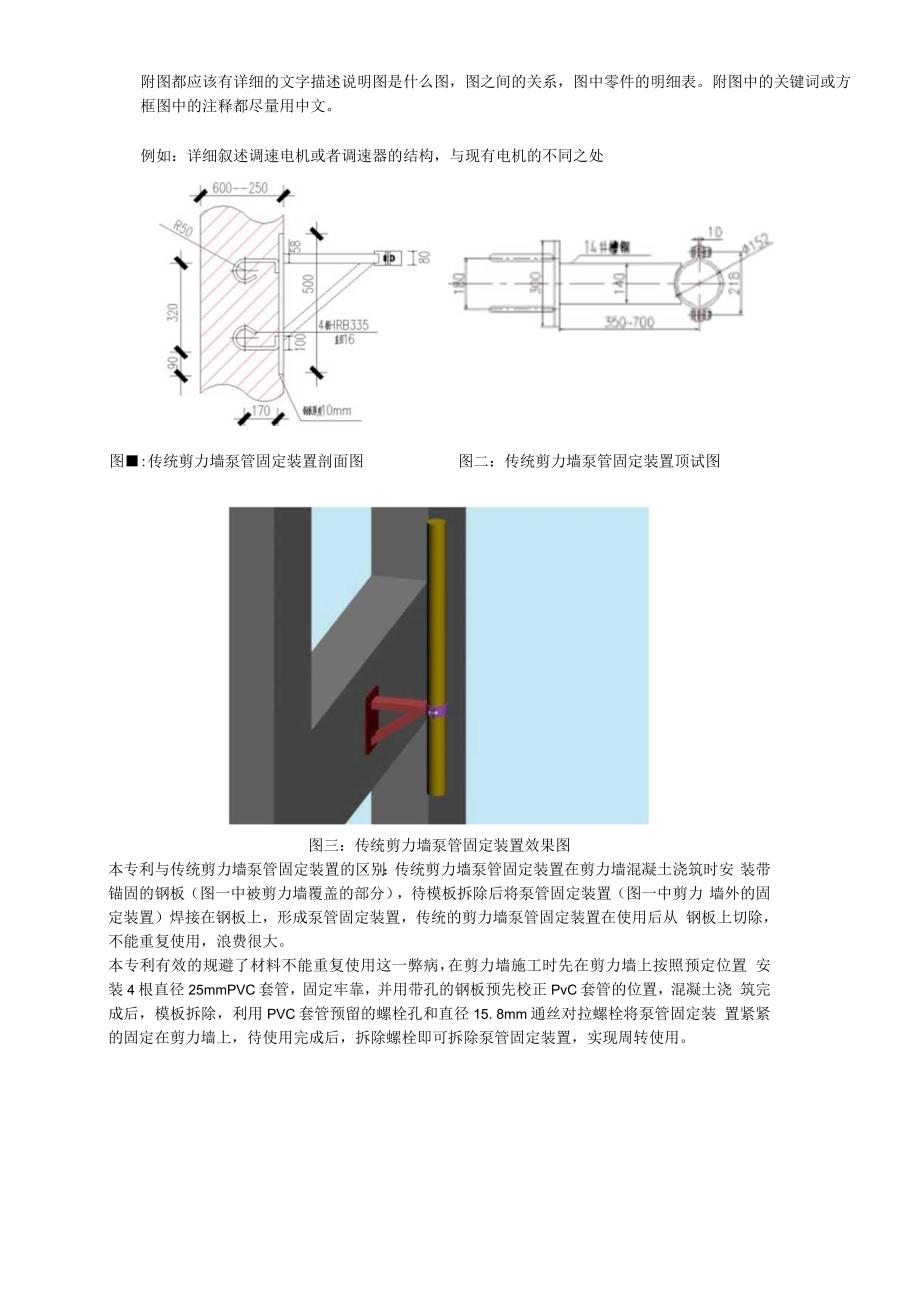

4、说明（工艺步骤、结构说明，原理说明，动作关系说明等）；附图都应该有详细的文字描述说明图是什么图，图之间的关系，图中零件的明细表。附图中的关键词或方框图中的注释都尽量用中文。例如：详细叙述调速电机或者调速器的结构，与现有电机的不同之处图:传统剪力墙泵管固定装置剖面图图二：传统剪力墙泵管固定装置顶试图图三：传统剪力墙泵管固定装置效果图本专利与传统剪力墙泵管固定装置的区别：传统剪力墙泵管固定装置在剪力墙混凝土浇筑时安 装带锚固的钢板（图一中被剪力墙覆盖的部分），待模板拆除后将泵管固定装置（图一中剪力 墙外的固定装置）焊接在钢板上，形成泵管固定装置，传统的剪力墙泵管固定装置在使用后从 钢板上切除，不能
5、重复使用，浪费很大。本专利有效的规避了材料不能重复使用这一弊病，在剪力墙施工时先在剪力墙上按照预定位置 安装4根直径25mmPVC套管，固定牢靠，并用带孔的钢板预先校正PvC套管的位置，混凝土浇 筑完成后，模板拆除，利用PVC套管预留的螺栓孔和直径15. 8mm通丝对拉螺栓将泵管固定装 置紧紧的固定在剪力墙上，待使用完成后，拆除螺栓即可拆除泵管固定装置，实现周转使用。工艺步骤:300mmI pvc套管第一步:准备ICm厚图示尺寸钢板第二步：剪力墙钢筋绑扎时安装25mm直径PVC套管，并用第一步的钢板校核位置第三步：按图示尺寸加工剪力墙泵管固定装置泵管固定装置15.8mm通丝 对拉螺栓 Z第四步
6、：剪力墙模版拆除后利用15.8mm通丝对拉螺栓固定泵管固定装置五、本发明（实用新型）的关键点和欲保护点是:发明具体想要保护些什么内容。1、改进原剪力墙泵管固定装置的理念。2、剪力墙泵管固定装置可周转使用的理念。3、可周转剪力墙泵管固定装置的的工作原理、安装方法。六、与现有技术相比，本发明（实用新型）的优点：与现有技术相比较，发明的特点、优点，效益、效果等。现有剪力墙泵管固定装置基本上都是一次性投入，施工操作复杂，浪费较大，而本专利提供装置操作简便，可实现周转，大大节约材料。七、除了第四部分中的技术方案，其他的替代方案？具体说明在发明的主导思路下，还可以出现哪些替代形式，或者在主导思路下还有些具
7、体的实施例子。如调速电机的结构或调速器还可以采用的结构，同样可以达到本发明的目的。举出实际例子可以进一步对发明思想、结构构成加以补充，便于更广泛的对发明进行保护，也为审查是留有余地：即这种结构不具有专利性，还有替代方案。1、螺栓孔的留置位置：泵管固定装置所用的4个螺栓孔也可以在剪力墙施工时控制剪力墙对拉螺栓的位置，利用剪力墙对拉螺栓的螺栓孔安装泵管固定装置。八、其他有助于专利代理人理解本技术的资料：给代理人提供更多的信息，可以有助于代理人更好的理解这一领域现有技术的情况，以利于更好的完成申请文件的撰写。【注意】1、代理人并不是全才的技术专家，交底书尽量写得全面、清楚。使代理人能看懂，理解发明思想。2、对于技术词语应采用本行业标准的称谓，尽量不出现企业的俗称及习惯叫法，并且前后统一，避免出现一种东西多种叫法。3、解决问题的是一个技术方案，应该阐述发明（实用新型）目的是通过什么技术方案来实现的，不能只有原理，也不能只做功能介绍；因为最终专利保护的是技术方案本身，而不是原理、性能、功效等。
