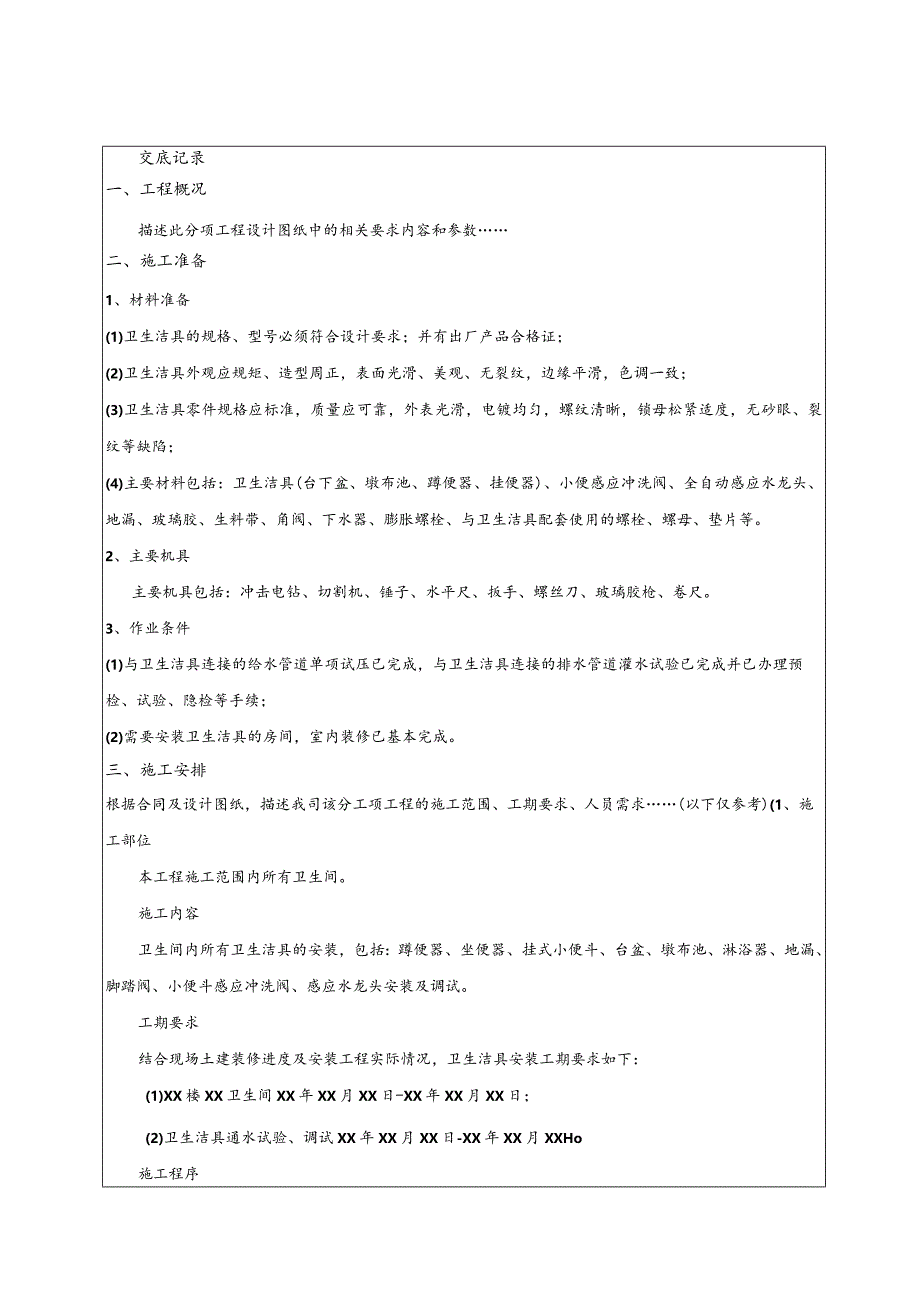

1、交底记录一、工程概况描述此分项工程设计图纸中的相关要求内容和参数二、施工准备1、材料准备(1)卫生洁具的规格、型号必须符合设计要求；并有出厂产品合格证；(2)卫生洁具外观应规矩、造型周正，表面光滑、美观、无裂纹，边缘平滑，色调一致；(3)卫生洁具零件规格应标准，质量应可靠，外表光滑，电镀均匀，螺纹清晰，锁母松紧适度，无砂眼、裂纹等缺陷；(4)主要材料包括：卫生洁具(台下盆、墩布池、蹲便器、挂便器)、小便感应冲洗阀、全自动感应水龙头、地漏、玻璃胶、生料带、角阀、下水器、膨胀螺栓、与卫生洁具配套使用的螺栓、螺母、垫片等。2、主要机具主要机具包括：冲击电钻、切割机、锤子、水平尺、扳手、螺丝刀、玻璃胶
2、枪、卷尺。3、作业条件(1)与卫生洁具连接的给水管道单项试压已完成，与卫生洁具连接的排水管道灌水试验已完成并已办理预检、试验、隐检等手续；(2)需要安装卫生洁具的房间，室内装修已基本完成。三、施工安排根据合同及设计图纸，描述我司该分工项工程的施工范围、工期要求、人员需求(以下仅参考)(1、施工部位本工程施工范围内所有卫生间。施工内容卫生间内所有卫生洁具的安装，包括：蹲便器、坐便器、挂式小便斗、台盆、墩布池、淋浴器、地漏、脚踏阀、小便斗感应冲洗阀、感应水龙头安装及调试。工期要求结合现场土建装修进度及安装工程实际情况，卫生洁具安装工期要求如下：(1)XX楼XX卫生间XX年XX月XX日-XX年XX月

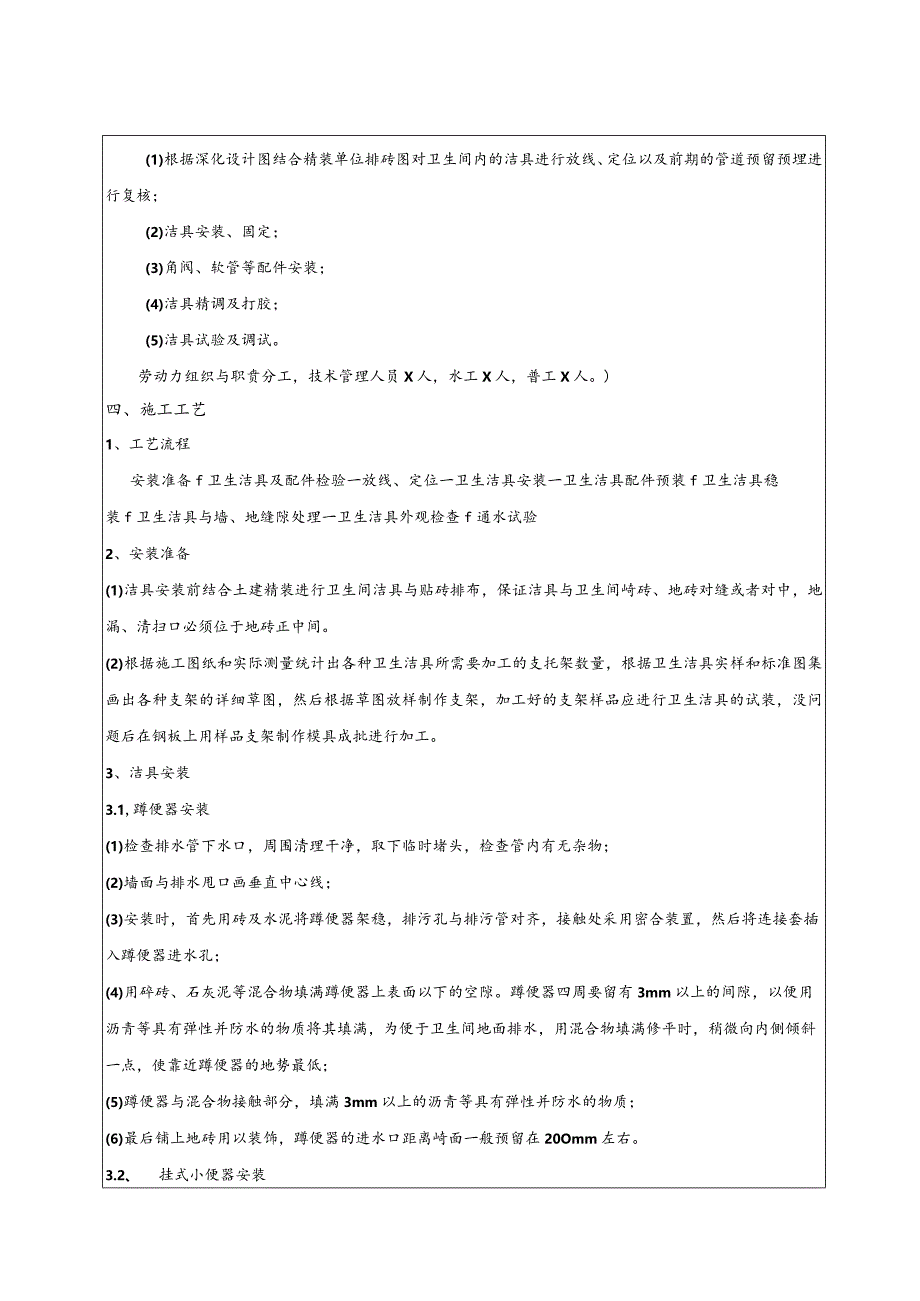

3、XX日；(2)卫生洁具通水试验、调试XX年XX月XX日-XX年XX月XXHo施工程序(1)根据深化设计图结合精装单位排砖图对卫生间内的洁具进行放线、定位以及前期的管道预留预埋进行复核；(2)洁具安装、固定；(3)角阀、软管等配件安装；(4)洁具精调及打胶；(5)洁具试验及调试。劳动力组织与职贲分工，技术管理人员X人，水工X人，普工X人。)四、施工工艺1、工艺流程安装准备f卫生洁具及配件检验一放线、定位一卫生洁具安装一卫生洁具配件预装f卫生洁具稳装f卫生洁具与墙、地缝隙处理一卫生洁具外观检查f通水试验2、安装准备(1)洁具安装前结合土建精装进行卫生间洁具与贴砖排布，保证洁具与卫生间崎砖、地砖对缝
4、或者对中，地漏、清扫口必须位于地砖正中间。(2)根据施工图纸和实际测量统计出各种卫生洁具所需要加工的支托架数量，根据卫生洁具实样和标准图集画出各种支架的详细草图，然后根据草图放样制作支架，加工好的支架样品应进行卫生洁具的试装，没问题后在钢板上用样品支架制作模具成批进行加工。3、洁具安装3.1,蹲便器安装(1)检查排水管下水口，周围清理干净，取下临时堵头，检查管内有无杂物；(2)墙面与排水甩口画垂直中心线；(3)安装时，首先用砖及水泥将蹲便器架稳，排污孔与排污管对齐，接触处采用密合装置，然后将连接套插入蹲便器进水孔；(4)用碎砖、石灰泥等混合物填满蹲便器上表面以下的空隙。蹲便器四周要留有3mm以

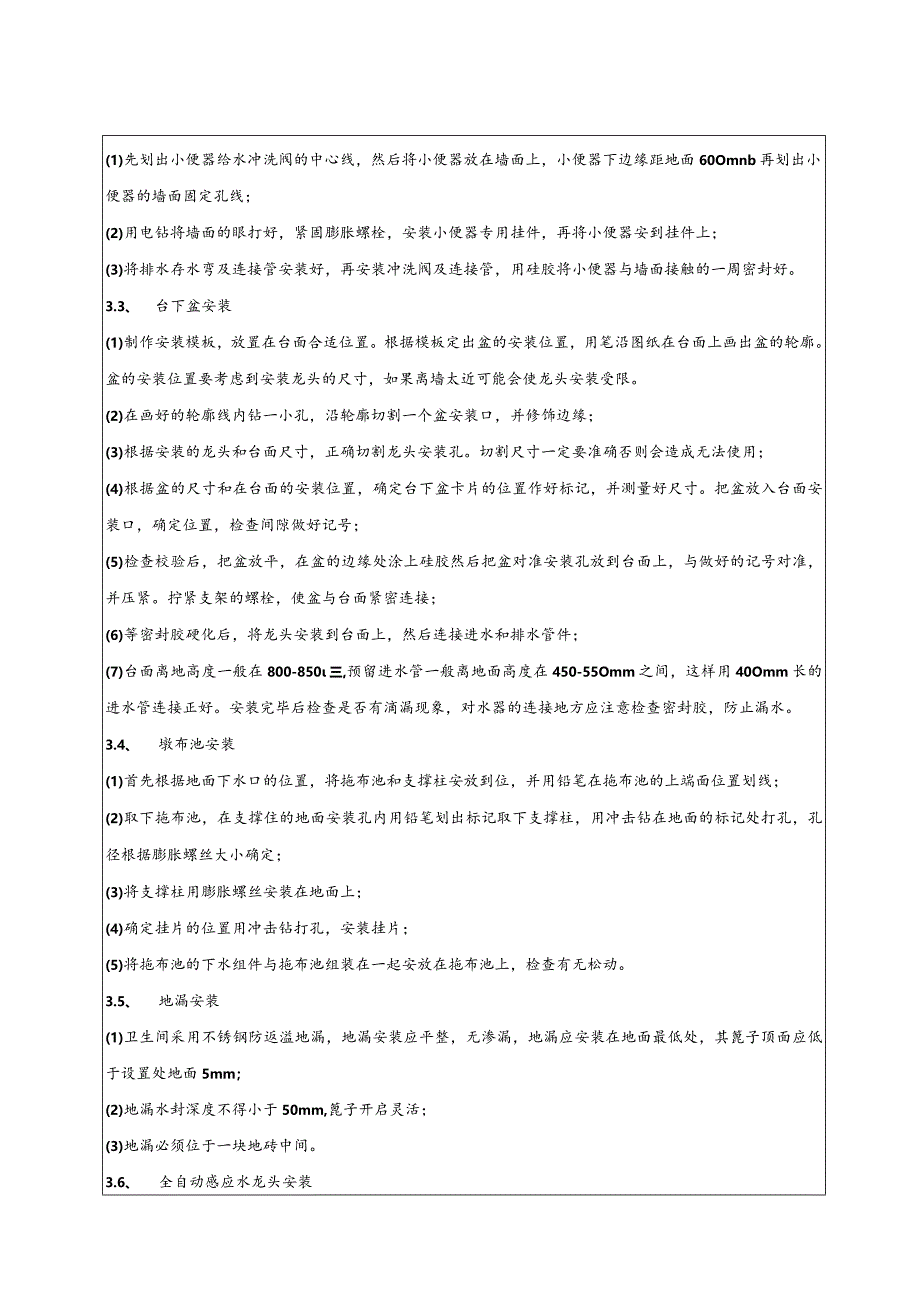

5、上的间隙，以便用沥青等具有弹性并防水的物质将其填满，为便于卫生间地面排水，用混合物填满修平时，稍微向内侧倾斜一点，使靠近蹲便器的地势最低；(5)蹲便器与混合物接触部分，填满3mm以上的沥青等具有弹性并防水的物质；(6)最后铺上地砖用以装饰，蹲便器的进水口距离崎面一般预留在20Omm左右。3.2、 挂式小便器安装(1)先划出小便器给水冲洗阀的中心线，然后将小便器放在墙面上，小便器下边缘距地面60Omnb再划出小便器的墙面固定孔线；(2)用电钻将墙面的眼打好，紧固膨胀螺栓，安装小便器专用挂件，再将小便器安到挂件上；(3)将排水存水弯及连接管安装好，再安装冲洗阀及连接管，用硅胶将小便器与墙面接触的一
6、周密封好。3.3、 台下盆安装(1)制作安装模板，放置在台面合适位置。根据模板定出盆的安装位置，用笔沿图纸在台面上画出盆的轮廓。盆的安装位置要考虑到安装龙头的尺寸，如果离墙太近可能会使龙头安装受限。(2)在画好的轮廓线内钻一小孔，沿轮廓切割一个盆安装口，并修饰边缘；(3)根据安装的龙头和台面尺寸，正确切割龙头安装孔。切割尺寸一定要准确否则会造成无法使用；(4)根据盆的尺寸和在台面的安装位置，确定台下盆卡片的位置作好标记，并测量好尺寸。把盆放入台面安装口，确定位置，检查间隙做好记号；(5)检查校验后，把盆放平，在盆的边缘处涂上硅胶然后把盆对准安装孔放到台面上，与做好的记号对准，并压紧。拧紧支架的
7、螺栓，使盆与台面紧密连接；(6)等密封胶硬化后，将龙头安装到台面上，然后连接进水和排水管件；(7)台面离地高度一般在800-850三,预留进水管一般离地面高度在450-55Omm之间，这样用40Omm长的进水管连接正好。安装完毕后检查是否有滴漏现象，对水器的连接地方应注意检查密封胶，防止漏水。3.4、 墩布池安装(1)首先根据地面下水口的位置，将拖布池和支撑柱安放到位，并用铅笔在拖布池的上端面位置划线；(2)取下拖布池，在支撑住的地面安装孔内用铅笔划出标记取下支撑柱，用冲击钻在地面的标记处打孔，孔径根据膨胀螺丝大小确定；(3)将支撑柱用膨胀螺丝安装在地面上；(4)确定挂片的位置用冲击钻打孔，安
8、装挂片；(5)将拖布池的下水组件与拖布池组装在一起安放在拖布池上，检查有无松动。3.5、 地漏安装(1)卫生间采用不锈钢防返溢地漏，地漏安装应平整，无渗漏，地漏应安装在地面最低处，其篦子顶面应低于设置处地面5mm；(2)地漏水封深度不得小于50mm,篦子开启灵活；(3)地漏必须位于一块地砖中间。3.6、 全自动感应水龙头安装(1)打开包装，检查配件是否齐全；(2)打开供水管，把水管内的泥沙冲洗干净；(3)把感应连接线穿过装饰面板及面板垫，用M4螺丝把装饰盖固定到龙头底部；(4)把龙头放到面盆或台面的安装孔处，从下面把进水安装卡具接入龙头进水孔，拧紧。再用螺丝把龙头锁紧到面盆或台面上，注意不要弄
9、伤导线；(5)根据进水软管的长度和感应连接线长度确定主控盒的位置，钻孔并放入膨胀胶栓，然后用自攻螺钉把主控盒固定到墙上；(6)用软管分别连接龙头体的进水端和主控盒的出水端，主控盒的进水端和供水管口；(7)根据连接导线的颜色，一一连接导线(红对红、黑对黑、半色对半色)并充分插紧。注意连接端子的方向，千万不要插反，否则会损坏主控电路板。3.7、 小便感应冲洗阀安装(1)根据感应器尺寸，划线，开凿槽坑，铺设管道，冲洗管道，安装预埋盒，安装管接头。瓷砖面应高出预埋盒，但不可高于保护盒，否则主机将无法安装；(2)安装施工过程中不能拆下保护盒，待完成所有泥水作业，安装面框和主机时，方可拆下保护盒；(3)主
10、机安装好后根据电气接线要求进行感应器接线；(4)连接好电磁阀插件，用螺丝固定好主机，装上面板。3.8、 淋浴器安装(1)淋浴器安装：暗装管道先将冷、热水预留管口加试管找平、找正。量好短管尺寸，断管、套丝、涂铅油、缠麻，将弯头上好。明装管道按规定标高煨好”弯(俗称元宝弯)，上好管箍。(2)淋浴器锁母外丝丝头处抹油、缠麻。用自制扳手卡住内筋，上入弯头或管箍内。再将淋浴器对准锁母外丝，将锁母拧紧。将固定圆盘上的孔眼找平、找正。画出标记，卸下淋浴器，将印记剔成小10X4Omln的孔眼，栽好铅皮卷。再将锁母外丝口加垫抹油，将淋浴器对准锁母外丝口，用扳手拧至松紧适度。再将固定圆盘与墙面靠严，孔眼平正，用木
11、螺丝固定在墙上。(3)将淋浴器上部铜管预装在三通口上，使立管垂直，固定圆盘与墙面贴实，孔眼平正，画出孔眼标记，栽入铅皮卷，锁母外加垫林油，将锁母拧至松紧适度。上固定圆盘采用木螺丝固定在墙面上3.9、混合水嘴安装(1) 将冷、热水管口找平、找正。(2)将混和水嘴转向对丝抹铅油，缠麻丝或者生料带，带好护口盘，用扳手插入转向丝内，分别拧入冷、热水预留管口内。校好尺寸，找平、找正，使护口盘紧贴墙面。(3)将混合水嘴对正转向对丝，加垫后拧紧螺母找平、找正，用扳手拧至松紧适度3.10、 下水管安装：(I)S型存水弯的连接：应在脸盆排水口丝扣下端涂铅油，缠少许麻丝。将存水弯上节拧在排水口上，松紧适度。再将存
12、水弯下节的下端缠油盘根绳插在排水管口内，将胶垫放在存水弯的连接处，把锁母用手拧紧后调直我正。再用扳手拧至松紧适度。用油灰将下水管口塞严、抹平；(2) P型存水弯的连接：应在脸盆排水口丝扣下端涂铅油，缠少许麻丝。将存水弯立节拧在排水口上，松紧适度。再将存水弯横节按需要长度配好。把锁母和护口盘背靠背套在横节上，在端头缠好油盘根绳，试安高度是否合适，如不合适可用立节调整，然后把胶垫放在锁口内，将锁母拧至松紧适度。把护口盘内填满油灰后向墙面找平、按实。将外溢油灰除掉，擦净墙面，将下水口处外露麻丝清理干净。3.11、 背水箱、坐便器安装(1)将坐便器预留排水口清理干净，取下临时管堵，检查管内有无杂物；(
13、2)将坐便器出水口对准预留口放平找正，在坐便器两侧固定螺栓眼孔处画好印记后移开坐便器，将印记做十字线；(3)在十字线中心外剔620*6Omm的孔洞，将相应的镀锌螺栓插入孔洞内用水泥嵌牢，将坐便器试稳，使固定螺栓与坐便器吻合，移开坐便器。将坐便器排水口及排水管口周围抹上油灰后，将坐便器对准螺栓放平、找正，螺栓上套好胶皮垫、垫圈上螺母拧至松紧适度；(4)对准坐便器尾部中心，在墙上画好垂直线，在距地平80Omm高度画水平线。根据水箱背面固定孔眼的距离，在水平线上画好十字线。在十字线中心处剔30*7Omnl深的孔洞，把带有燕尾的镀锌螺栓(规格(HO*10Omm)插入孔洞内，用水泥嵌牢。将背水箱挂在螺栓
14、上放平、找正。与坐便器中心对正，螺栓上套好胶皮垫、带上垫圈、螺母拧至松紧适度。五、质量要求卫生器具安装质量要求符合建筑给水排水及采暖工程施工质量验收规范(GB50242-2002)的规定。1、一般规定(1)卫生器具必须完好无损。检验方法：观察检查。(2)支、托架要平整、牢固、砂浆饱满，但不要突出墙面，与卫生器具接触要紧密。检验方法：用手拉动和观察检查。(3)卫生器具和钢铁支、托架的铁锈、污垢要清除干净，油漆的颜色和光泽要均匀、光滑、无漏涂现象。检验方法：观察检查2、主控项目(1)排水栓和地漏的安装应平正、牢固，低于排水表面，周边无渗漏，地漏水封高度不得小于50mm。(2)卫生器具交工前应做满水
15、和通水试验并经监理确认。检验方法：满水后各连接件不渗不漏，通水试验给、排水龙头畅通。3、一般项目(1)卫生器具的安装高度符合下表要求：卫生器具的安装高度表项次卫生器具名称卫生器具安装高度(mm)备注居宅及公共建筑幼儿园1污水盆(池)架空式800800落地式5005002洗涤盆(池)800800自地面至器具上边缘3洗脸盆、洗手盆(有塞、无塞)8005004盥洗槽8005005浴盆5206蹲式大便器高水箱18004800自台阶面至高水箱7低水箱900900自台阶面至低水箱8坐式大便器高水箱18004800自台阶面至高水箱9低水箱外露排水管式510370自台阶面至低水箱10虹吸喷射式47037011挂式小便器600450自地面至下边缘12大便槽冲洗水箱2000自地面至水底13妇女卫生盆360自地面至器具上边缘14化验盆800自地面至器具上边缘(2)卫生器具安装的
