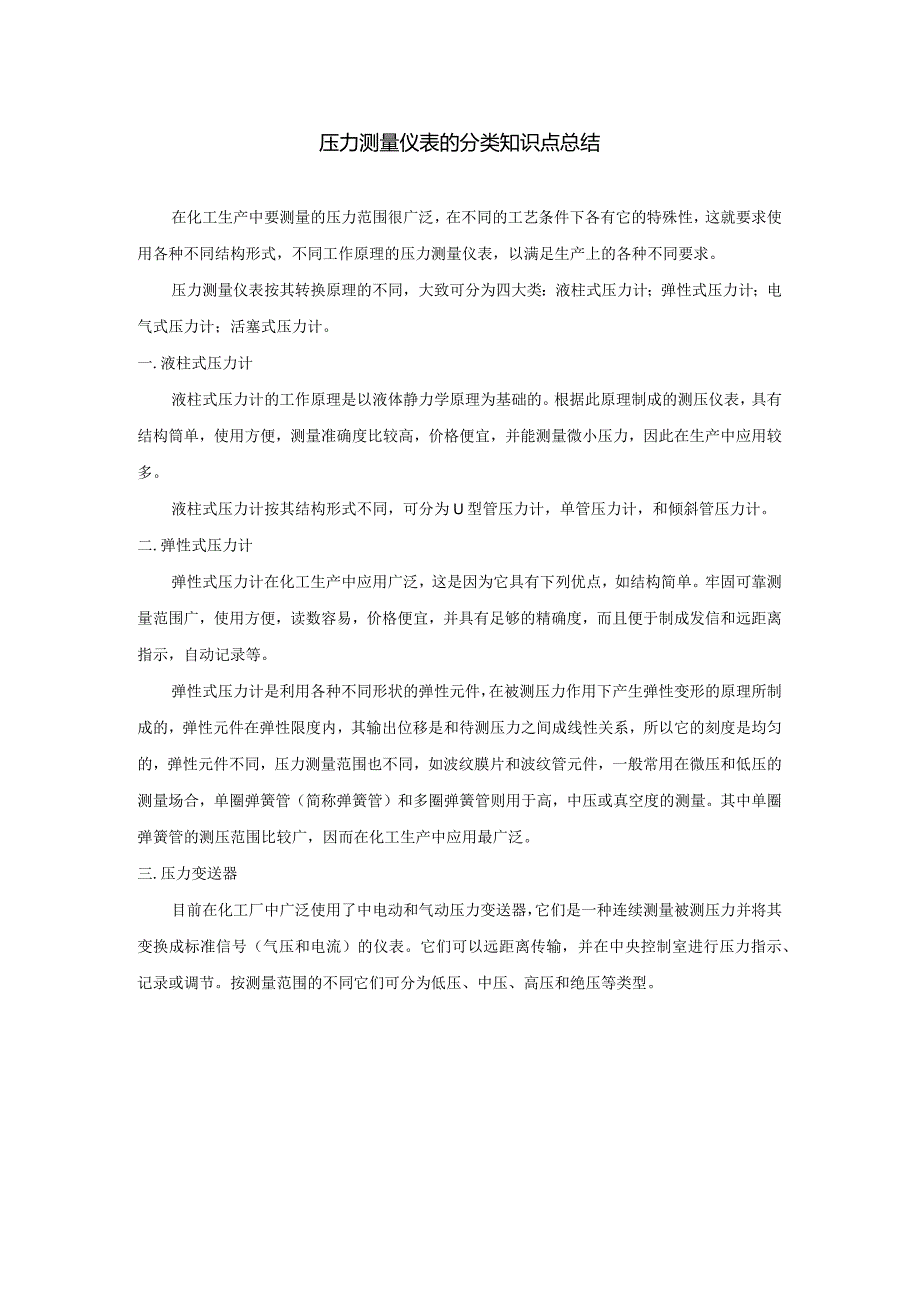

压力测量仪表的分类知识点总结.docx_第1页
第1页 / 共1页
亲,该文档总共1页,全部预览完了,如果喜欢就下载吧!
资源描述

《压力测量仪表的分类知识点总结.docx》由会员分享,可在线阅读,更多相关《压力测量仪表的分类知识点总结.docx(1页珍藏版)》请在第壹文秘上搜索。

1、压力测量仪表的分类知识点总结在化工生产中要测量的压力范围很广泛,在不同的工艺条件下各有它的特殊性,这就要求使用各种不同结构形式,不同工作原理的压力测量仪表,以满足生产上的各种不同要求。压力测量仪表按其转换原理的不同,大致可分为四大类:液柱式压力计;弹性式压力计;电气式压力计;活塞式压力计。一.液柱式压力计液柱式压力计的工作原理是以液体静力学原理为基础的。根据此原理制成的测压仪表,具有结构筒单,使用方便,测量准确度比较高,价格便宜,并能测量微小压力,因此在生产中应用较多。液柱式压力计按其结构形式不同,可分为U型管压力计,单管压力计,和倾斜管压力计。二.弹性式压力计弹性式压力计在化工生产中应用广泛

2、,这是因为它具有下列优点,如结构简单。牢固可靠测量范围广,使用方便,读数容易,价格便宜,并具有足够的精确度,而且便于制成发信和远距离指示,自动记录等。弹性式压力计是利用各种不同形状的弹性元件,在被测压力作用下产生弹性变形的原理所制成的,弹性元件在弹性限度内,其输出位移是和待测压力之间成线性关系,所以它的刻度是均匀的,弹性元件不同,压力测量范围也不同,如波纹膜片和波纹管元件,一般常用在微压和低压的测量场合,单圈弹簧管(简称弹簧管)和多圈弹簧管则用于高,中压或真空度的测量。其中单圈弹簧管的测压范围比较广,因而在化工生产中应用最广泛。三.压力变送器目前在化工厂中广泛使用了中电动和气动压力变送器,它们是一种连续测量被测压力并将其变换成标准信号(气压和电流)的仪表。它们可以远距离传输,并在中央控制室进行压力指示、记录或调节。按测量范围的不同它们可分为低压、中压、高压和绝压等类型。
