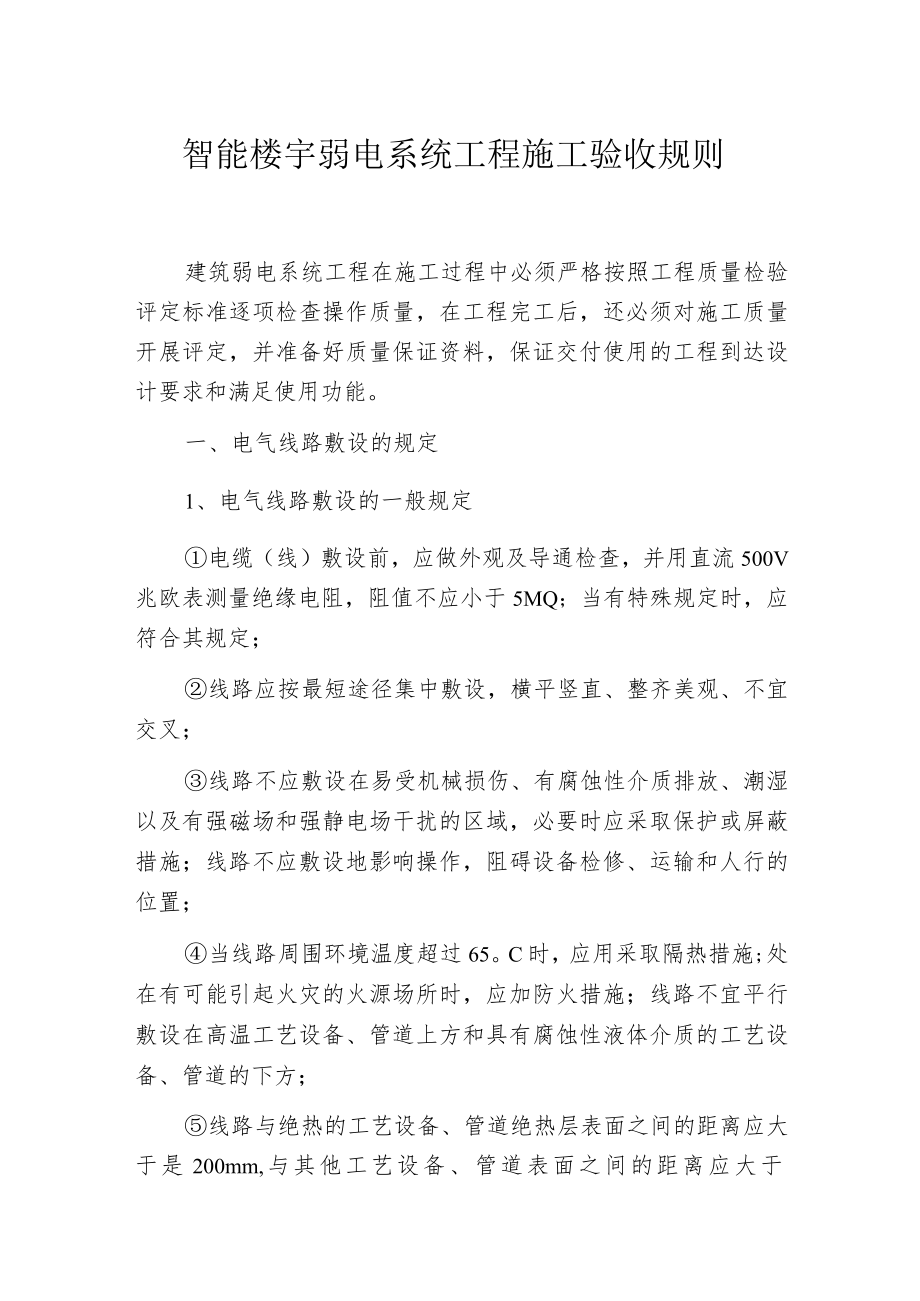

1、智能楼宇弱电系统工程施工验收规则建筑弱电系统工程在施工过程中必须严格按照工程质量检验评定标准逐项检查操作质量，在工程完工后，还必须对施工质量开展评定，并准备好质量保证资料，保证交付使用的工程到达设计要求和满足使用功能。一、电气线路敷设的规定1、电气线路敷设的一般规定电缆（线）敷设前，应做外观及导通检查，并用直流500V兆欧表测量绝缘电阻，阻值不应小于5MQ；当有特殊规定时，应符合其规定；线路应按最短途径集中敷设，横平竖直、整齐美观、不宜交叉；线路不应敷设在易受机械损伤、有腐蚀性介质排放、潮湿以及有强磁场和强静电场干扰的区域，必要时应采取保护或屏蔽措施；线路不应敷设地影响操作，阻碍设备检修、运输

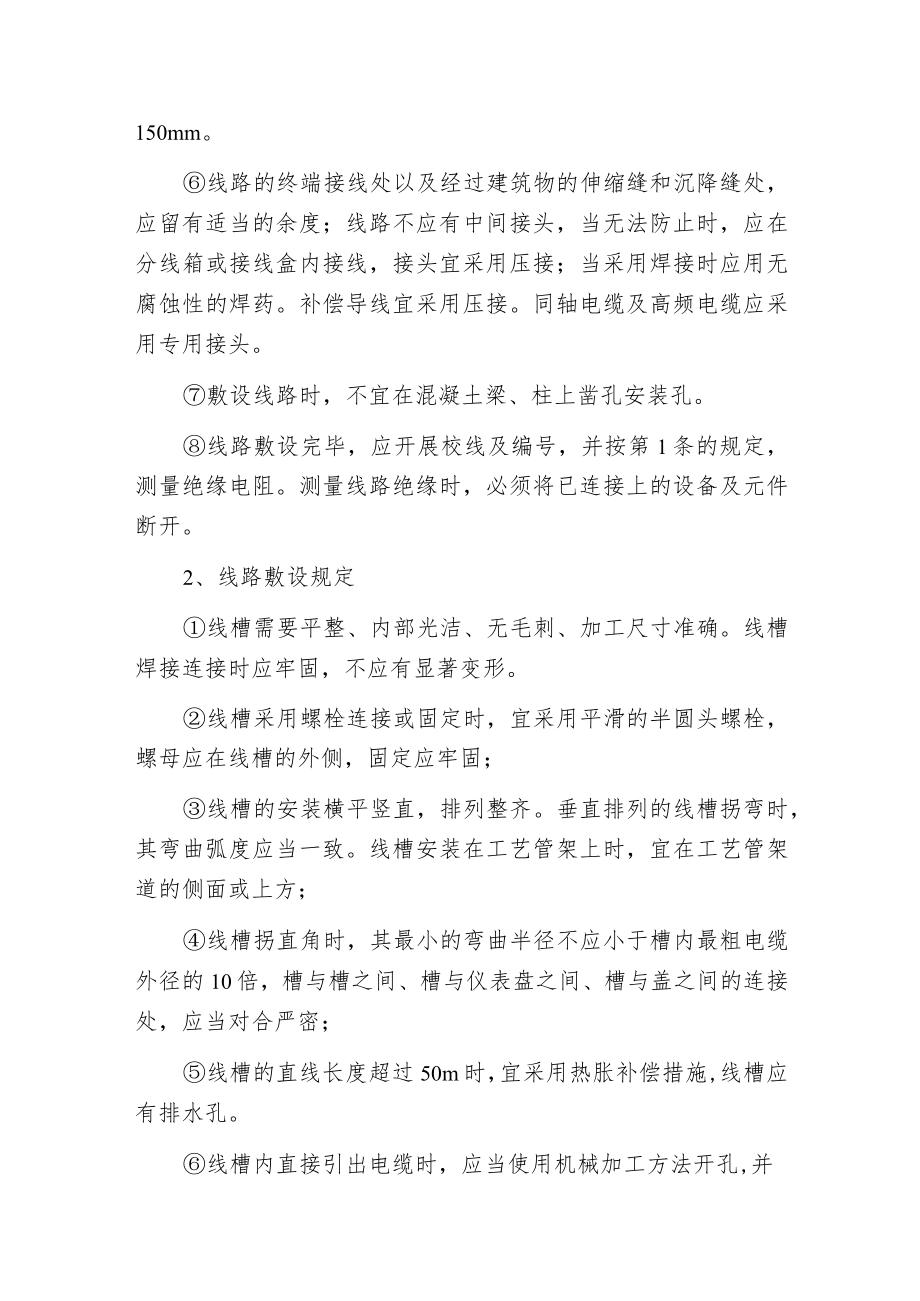

2、和人行的位置；当线路周围环境温度超过65。C时，应用采取隔热措施;处在有可能引起火灾的火源场所时，应加防火措施；线路不宜平行敷设在高温工艺设备、管道上方和具有腐蚀性液体介质的工艺设备、管道的下方；线路与绝热的工艺设备、管道绝热层表面之间的距离应大于是200mm,与其他工艺设备、管道表面之间的距离应大于150mm。线路的终端接线处以及经过建筑物的伸缩缝和沉降缝处，应留有适当的余度；线路不应有中间接头，当无法防止时，应在分线箱或接线盒内接线，接头宜采用压接；当采用焊接时应用无腐蚀性的焊药。补偿导线宜采用压接。同轴电缆及高频电缆应采用专用接头。敷设线路时，不宜在混凝土梁、柱上凿孔安装孔。线路敷设完毕
3、，应开展校线及编号，并按第1条的规定，测量绝缘电阻。测量线路绝缘时，必须将已连接上的设备及元件断开。2、线路敷设规定线槽需要平整、内部光洁、无毛刺、加工尺寸准确。线槽焊接连接时应牢固，不应有显著变形。线槽采用螺栓连接或固定时，宜采用平滑的半圆头螺栓，螺母应在线槽的外侧，固定应牢固；线槽的安装横平竖直，排列整齐。垂直排列的线槽拐弯时，其弯曲弧度应当一致。线槽安装在工艺管架上时，宜在工艺管架道的侧面或上方；线槽拐直角时，其最小的弯曲半径不应小于槽内最粗电缆外径的10倍，槽与槽之间、槽与仪表盘之间、槽与盖之间的连接处，应当对合严密；线槽的直线长度超过50m时，宜采用热胀补偿措施,线槽应有排水孔。线槽

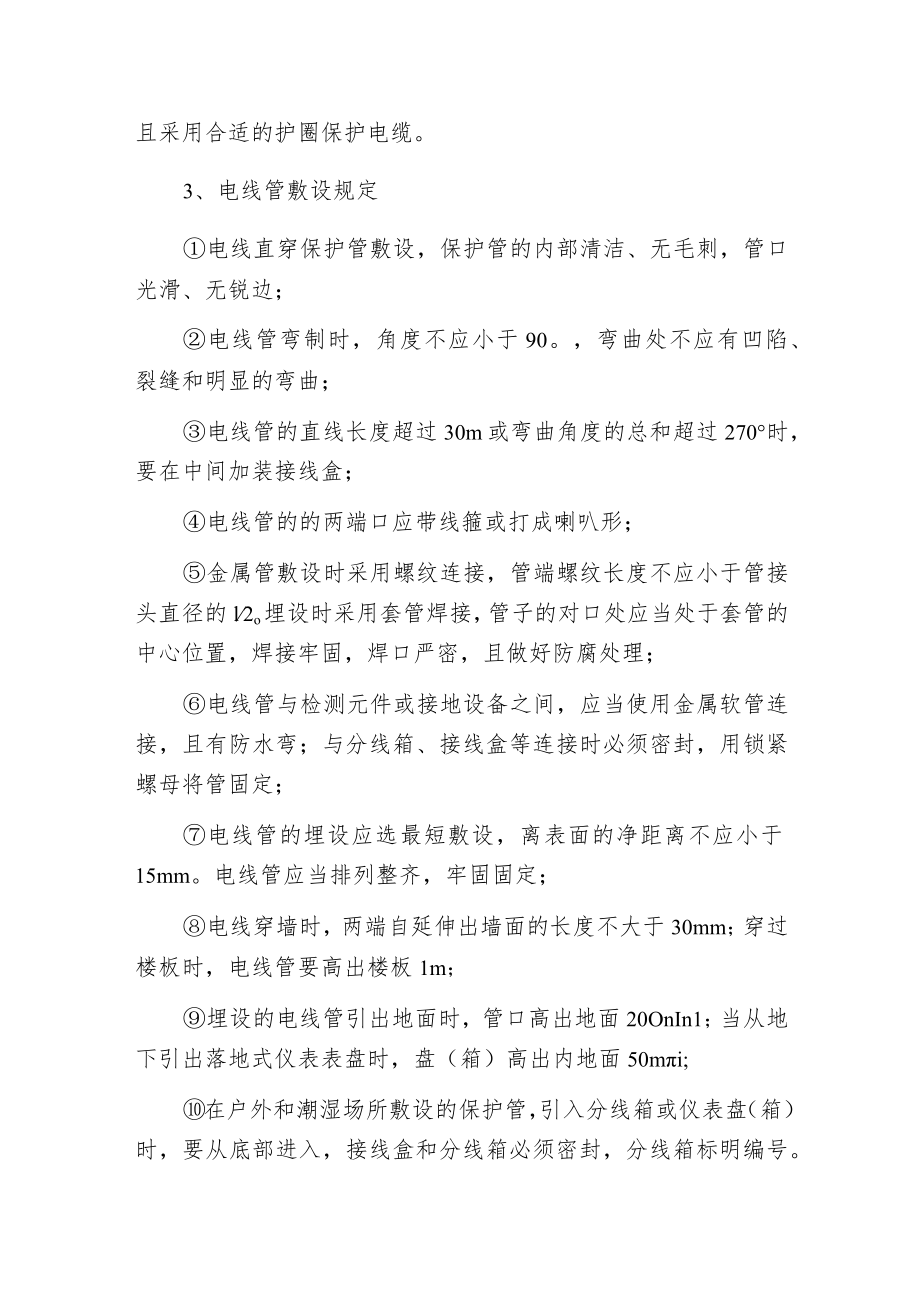

4、内直接引出电缆时，应当使用机械加工方法开孔,并且采用合适的护圈保护电缆。3、电线管敷设规定电线直穿保护管敷设，保护管的内部清洁、无毛刺，管口光滑、无锐边；电线管弯制时，角度不应小于90。，弯曲处不应有凹陷、裂缝和明显的弯曲；电线管的直线长度超过30m或弯曲角度的总和超过270时，要在中间加装接线盒；电线管的的两端口应带线箍或打成喇叭形；金属管敷设时采用螺纹连接，管端螺纹长度不应小于管接头直径的l2o埋设时采用套管焊接，管子的对口处应当处于套管的中心位置，焊接牢固，焊口严密，且做好防腐处理；电线管与检测元件或接地设备之间，应当使用金属软管连接，且有防水弯；与分线箱、接线盒等连接时必须密封，用锁紧
5、螺母将管固定；电线管的埋设应选最短敷设，离表面的净距离不应小于15mm。电线管应当排列整齐，牢固固定；电线穿墙时，两端自延伸出墙面的长度不大于30mm；穿过楼板时，电线管要高出楼板1m；埋设的电线管引出地面时，管口高出地面20OnIn1；当从地下引出落地式仪表表盘时，盘（箱）高出内地面50mi;在户外和潮湿场所敷设的保护管，引入分线箱或仪表盘（箱）时，要从底部进入，接线盒和分线箱必须密封，分线箱标明编号。4、电缆敷设规定电缆敷设时要求合理安排，不宜交叉，以防止电缆之间及电缆与其他硬物之间的摩擦；电缆敷设时的环境温度不应低于-7（,多芯电缆的弯曲半径不应小于其外径的6倍；在同一线槽内的不同信号、
6、不同电压等级的电缆，应当分类布置；对于交流电源线路和联锁线路，应当使用隔板与无屏蔽的信号线隔开敷设；信号电缆线与电力电缆线交叉敷设时要成直角；当平行敷设时，其相互间的距离应当符合设计规定；明敷设的信号线路与具有强磁场和强电场的电气设备之间的净距离要大于1.5叱用屏蔽电缆或穿金属保护管以及在线槽内敷设时要大于0.8m；数条线槽垂直分别安装时，电缆按照从上到下的顺序排列：仪表信号线路、安装连锁线路、交流和直流供电线路；信号线路、供电线路与连锁线路分别采用各自的保护管；电缆沿支架或线槽内敷设时规定如下：当电缆倾斜度超过45或垂直排列时，固定在每一个支架上；当不超过45或水平排列时，每隔12个支架固定
7、一次；在引入仪表盘前300400m处固定；当引入接线盒及分线箱前150300mm处固定。二、电源设备安装的规定1、供电系统规定继电器、接触器和开关动作应当灵活，接触严密，无锈蚀与损坏；紧固件、接线端子完好无损，且无污物和锈蚀；设备的附件齐全、性能符合安装使用说明书的规定。2、电源设备安装规定电源设备的安装应当牢固、整齐、美观；端子编号、用途标牌及其他标志完整无缺，书写正确清楚；仪表箱内安装的供电设备，其裸露带电体相互间或其他裸露导电体之间的距离应不小于4mm；供电箱安装的混凝土墙、柱或根底上时，采用膨胀螺栓固定，箱体中心距离地面的高度宜为1.31.5m;成排安装的供电箱，应当排列整齐；UPS设
8、备安装完毕后，需要检查其自动切换装置的可靠性，切换时间及切换电压值应符合设计要求；稳压器在使用前检查其稳压特性，电压波动值应当符合安装说明书的规定；整流器在使用前应当检查其输出电压,电压值符合安装使用说明书的规定；供电设备的带电部分与金属外壳间的绝缘电阻，用500V兆欧表测量时不应小于5M;供电系统内所有电源设备的开关均应处于断开的位置，且应检查熔断器容量。三、弱电系统接地的规定1、电信设备接地的规定直流电源、电信设备的机架、机壳，通信电缆的金属保护套和屏蔽层；交流配电屏、稳流器屏等供电设备的外露导电部分;直流配电屏的外露导电部分；交流直流两用电信设备的机架、机柜内与机架、机柜不绝缘的供电整流
9、盘的外露导电部分；电缆、架空线路，放电器，避雷器等；当采用IT制式供电，电信设备的泄露电流在IoomA以上时，为了防止保护设备误动作，采用双绕组变压器供电。其一次侧接入IT制式；若二次侧以TN制式供电，此时供电设备接地与TN制式一样；电信设备的工作接地，一般要求单独设置，也可与建筑物内变压器的工作接地共用一个接地装置。这样，必须通过绝缘的专用接地线与接地装置相连；电信设备采用共同接地装置时，其接地电阻应不大于1,宜用两根截面不小于25mm2的铜芯绝缘线穿管敷设在共同的接地极上。当采用根底钢筋作为共同地极时，连接处应有铜铁过渡接头。2、电子设备接地规定电子设备的信号接地、逻辑接地、功率接地、屏蔽
10、接地的保护接地等，通常合用一个接地极，其接地电阻不大于4Q；当电子设备的接地与工频交流接地、防雷接地合用一个接地极时，其接地电阻不大于1。；屏蔽接地单独设置，接地电阻一般为30;电子设备的抗干扰能力差时，其接地应与防雷接地分开，两者相互距离在20m以上；抗干扰能力较强的电子设备。两者距离不宜超过5m；电子设备接地和防雷接地采用共同接地装置时，为了防止雷击时遭受反击和保证设备安全，采用埋设铠装电缆供电；电缆屏蔽层必须接地。为了防止产生干扰电流，对于信号电缆和IMHz以下低频电缆应该一点接地；对于IMHz以上电缆，为保证屏蔽层为地电位，采用多点接地；电子设备的工作频率在IMHz以下、接地线长度为1
11、.20时，采用辐射式接地系统；电子设备的工作频率在IOMHz以下、接地线长度为1./20时，采用环式接地系统；电子设备的工作频率在riOMHz、接地线长度为1.=入/20时，采用混合式接地系统；辐射式接地系统采用一点接地；环式接地系统采用等电位接地；混合式接地系统，在电子设备内部采用辐射式接地，在外部采用环式接地；接地环母线的截面：电子设备频率在IMHZ时，采用12OnImXO.35mm的铜箔；在IMHz以下时，采用80mm0.35mm的铜箔。3、数据处理设备按地规定数据处理设备的接地电阻一般为4Q。当与交流工频接地和防雷接地合用时，接地电阻为1Q。直流工作接地与交流工作接地不采用共同接地时，
12、两者之间的电压差不应超过0.5V,以免旌干扰；直流工作接地的引下线应采用多芯铜导线，截面不小于35mm；当改善信号的工作条件时，采用多股铜绞线；数据处理设备泄漏电流为IOmA以上时，主机室内的金属体应相互连接成一体，连接线采用6mm2的铜导线或25mX4mrn镀锌扁钢，并且开展接地，接地电阻不大于4。4、电声、电视系统接地规则电声、电视系统的接地电阻一般为4Q；如果设备容量小于、等于05kVA时，接地电阻可不大于IOQ;闭路电视系统采用一点接地方式，防止接地电位差造成交流杂散波的干扰；演潘室宜采取防静电接地，当电磁场干扰严重时，采用屏蔽接地。防静电接地、屏蔽接地接到系统的接地装置上。四、综合布线系统工程电气测试方法及内容1、测试连接方法综合布线系统工程电气测试时的连接方法有两种：即基本连接方法和信道连接方法。2、测试内容主要测试水平电缆终端工作区信息插座及交接间配线设备接插件接线端子间的安装连接正确或错误。测试长度应在测试连接图所要求的范围之内；选定频率上的信道和基本连接衰减量应符合规定的要求。信道的衰减包括IOnI跳线、4m设备连接、各电缆段及插件的衰减的总和。
