1、1、材料准备1.1主要材料M5水泥砂浆、M15水泥砂浆、碎砖（或直径为40-8Omm碎石、卵石）、C15混凝土、单组份聚氨酯建筑密封胶、沥青（油音）、MUlO免烧砖、铸铁雨水篦子等。1.3.主要机具球搅拌机、木抹子、小推车、小白线、铁锹、铁抹子、水平刮杠、水平尺等2、施工准备：1.1 熟悉图纸，认真学习掌握施工图的内容、要求及特点，熟悉做法，班组需要首先明确地下管线情况，并绘制出管线图；2. 2对工人进行岗前培训；2. 3施工前做好控制线的测量放线安排工作。3、作业条件2.1 施工人员做到认真审阅施工图，交底，理解设计意图；3. 2按照现场临时用电规范和有关规定装配好现场临时用电设施；3. 3

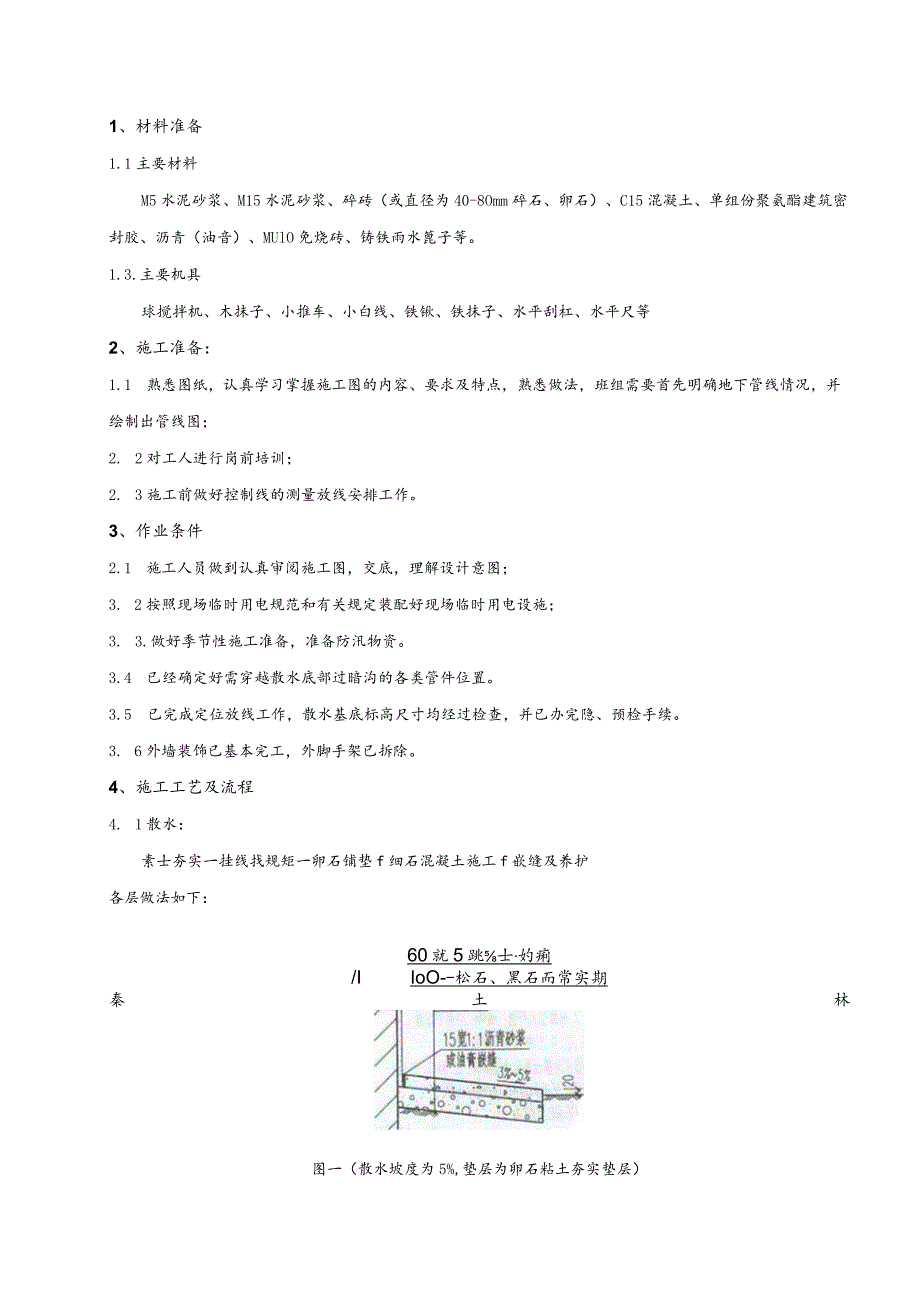

2、.做好季节性施工准备，准备防汛物资。3.4 已经确定好需穿越散水底部过暗沟的各类管件位置。3.5 已完成定位放线工作，散水基底标高尺寸均经过检查，并已办完隐、预检手续。3. 6外墙装饰已基本完工，外脚手架已拆除。4、施工工艺及流程4. 1散水：素士夯实一挂线找规矩一卵石铺垫f细石混凝土施工f嵌缝及养护各层做法如下：60就5跳士妁痢/IIoO-松石、黑石而常实期秦土林图一（散水坡度为5%,垫层为卵石粘土夯实垫层）3. 1.1素士夯实基层素士夯实应分段分层夯筑，每层虚铺厚度控制在200-25Oninb夯实后约IOoT50mm厚，且打夯接水坡度垂直主楼方向按5%放坡，平行主楼方向按建筑平面图中各房间
3、室内完成标高降40Omm为散水完成面标高（即：室外地坪减30Omm为散水完成面标南），散水沿主楼四周布置。3. 1.2挂线找规矩按照设计要求尺寸进行放线（平面定位详各楼栋建筑平面图），散水外侧顶部标高为室外地坪降300uno按各房间室内完成面标高降40OmnI为散水完成面标高，按规矩找坡，在外墙面上画出散水的上缘标高线。散水宽度靠地弹门一侧200OmnI宽，靠窗户一侧散水宽度为80Onin1,（注：以外墙外边线起算，而不是以外柱外边线。）3. 1.3待素士夯实完毕后，铺设IOomm厚卵石粘土夯实垫层并夯实。3. 1.4混凝土面层施工1）铺设混凝土前应复验散水的尺寸、宽度及标高，确实无误后再进行

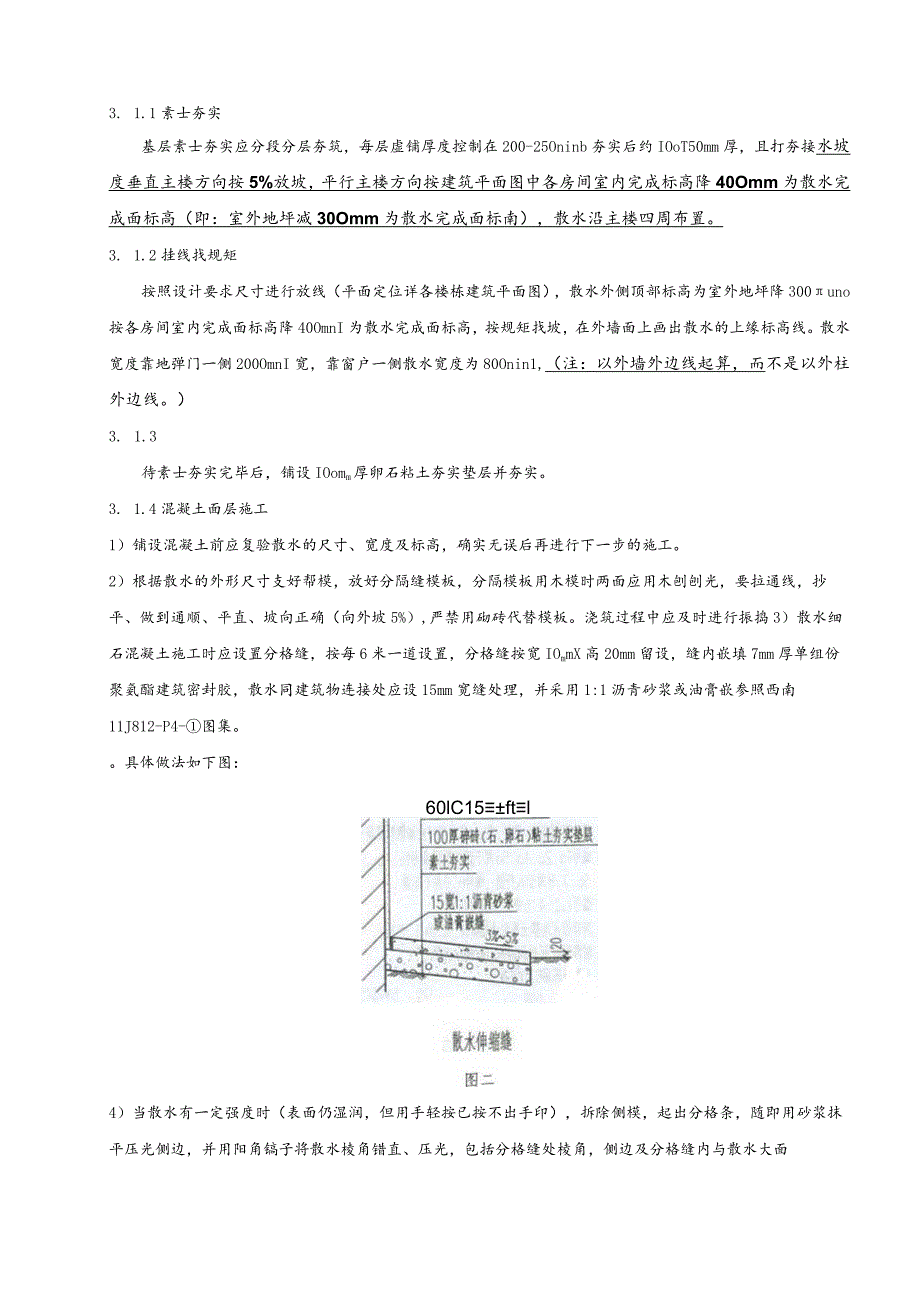

4、下一步的施工。2）根据散水的外形尺寸支好帮模，放好分隔缝模板，分隔模板用木模时两面应用木刨刨光，要拉通线，抄平、做到通顺、平直、坡向正确（向外坡5%）,严禁用砌砖代替模板。浇筑过程中应及时进行振捣3）散水细石混凝土施工时应设置分格缝，按每6米一道设置，分格缝按宽IOmmX高20mm留设，缝内嵌填7mm厚单组份聚氨酯建筑密封胶，散水同建筑物连接处应设15mm宽缝处理，并采用1:1沥青砂浆或油膏嵌参照西南11J812-P4-图集。具体做法如下图：60lC15ftl4）当散水有一定强度时（表面仍湿润，但用手轻按已按不出手印），拆除侧模，起出分格条，随即用砂浆抹平压光侧边，并用阳角镐子将散水棱角错直、

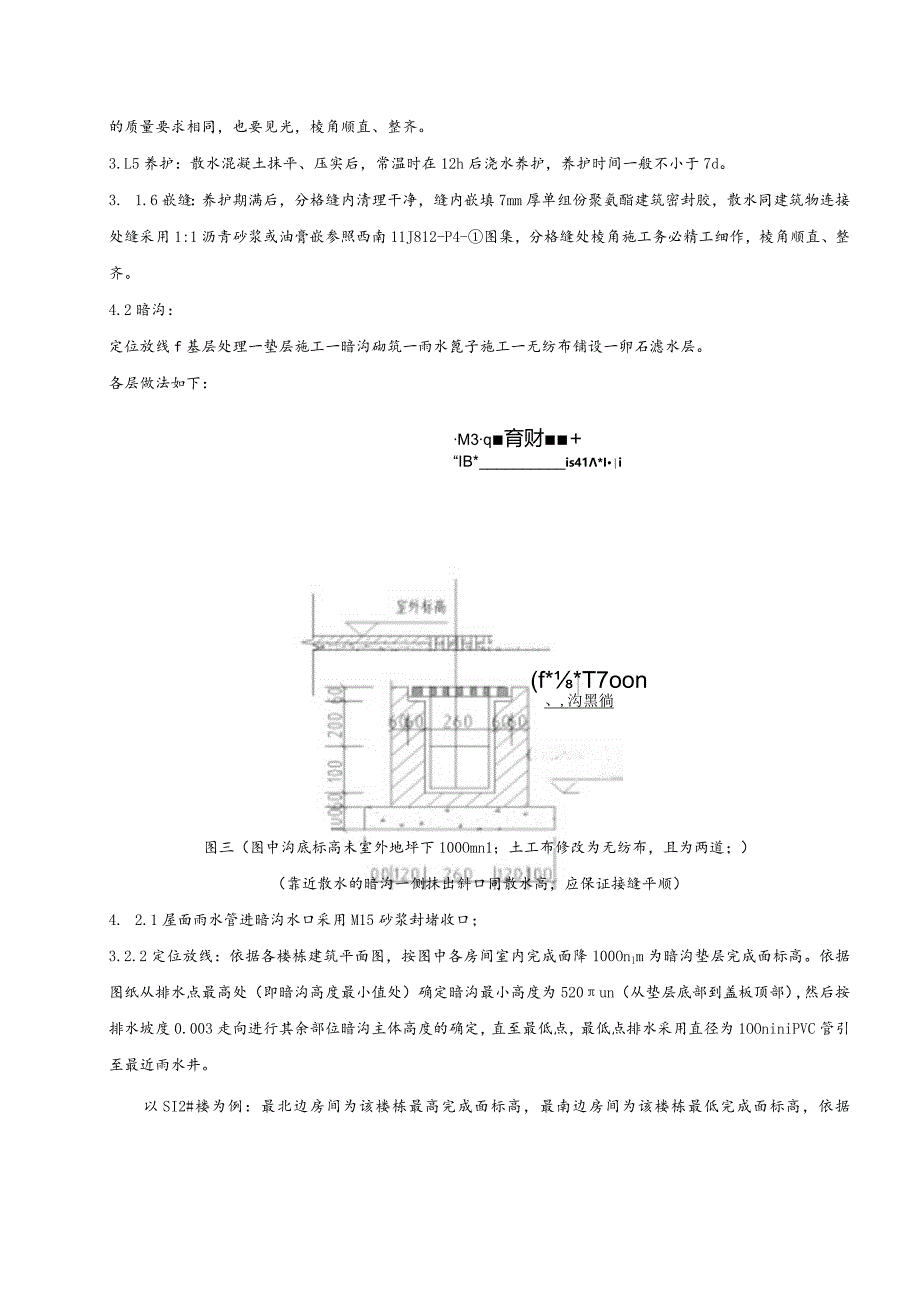

5、压光，包括分格缝处棱角，侧边及分格缝内与散水大面的质量要求相同，也要见光，棱角顺直、整齐。3.L5养护：散水混凝土抹平、压实后，常温时在12h后浇水养护，养护时间一般不小于7d。3. 1.6嵌缝：养护期满后，分格缝内清理干净，缝内嵌填7mm厚单组份聚氨酯建筑密封胶，散水同建筑物连接处缝采用1:1沥青砂浆或油膏嵌参照西南11J812-P4-图集，分格缝处棱角施工务必精工细作，棱角顺直、整齐。4.2暗沟：定位放线f基层处理一垫层施工一暗沟砌筑一雨水篦子施工一无纺布铺设一卵石滤水层。各层做法如下：M3q育财+“IB*is41*Ii(f*T7oon、,沟黑徜图三（图中沟底标高未室外地坪下100Omn1
6、；土工布修改为无纺布，且为两道；）（靠近散水的暗沟一侧抹出斜口同散水高，应保证接缝平顺）4. 2.1屋面雨水管进暗沟水口采用M15砂浆封堵收口；3.2.2定位放线：依据各楼栋建筑平面图，按图中各房间室内完成面降100Onlm为暗沟垫层完成面标高。依据图纸从排水点最高处（即暗沟高度最小值处）确定暗沟最小高度为520un（从垫层底部到盖板顶部）,然后按排水坡度0.003走向进行其余部位暗沟主体高度的确定，直至最低点，最低点排水采用直径为1OOniniPVC管引至最近雨水井。以SI2#楼为例：最北边房间为该楼栋最高完成面标高，最南边房间为该楼栋最低完成面标高，依据此标高确定暗沟坡度。3.2.3基层处
7、理所有暗沟基土采用优质粘土，应采用机械挖掘，人工配合修整槽底，要严格控制槽底标高，基槽清理完成后，在槽底部设置30Omm厚碎石，碎石每边宽出垫层100nInU3.2.4垫层施工垫层厚100mn1,硅为C15混凝土，每边比暗沟宽100nIn1,垫层平面球应连续进行浇筑，浇筑顺序为沿长边方向由远端向近端浇筑，工人必须能够控制混凝土的下落点，为保证建浇筑时不产生离析，足由高处自由倾落，落距必须小于L5M,同时根据手面工人数量严格控制球的浇速度，严禁超速浇筑，使球在收光前初凝。垫层硅采用机械振捣，以保证碎密实，且按短边方向拖动振动器由远端向近端进行，严防漏振，振动要到表面不再下沉且泛出均匀的灰浆但无气
8、泡产生为止。於浇筑用两米刮杠按标高刮平，随打随用木抹子压实，铁抹子原浆压出光面二遍。压光人员按顺序排整齐，每人L3-L5m宽度，沿着建浇筑方向边压边退。浇筑过程中严格控制标高，拉线找平。3.2.5暗沟砌筑：在进行暗沟施工过程中应配合相关单位完成管道的预留预埋，并对预留预埋部位进行封堵。砌体材料采用MUlO免烧砖，M5砂浆砌筑，砌筑时应错缝搭砌，砌块搭砌长度应为块体长度的1/2,竖向通缝不应大于2皮。水平灰缝厚度和竖向灰缝宽度应正确，砌块砌体及砖砌体的水平竖向灰缝应为8廊-12mm；大于20mm的垂直灰缝应用C20级细石混凝土灌实，不得直接用砂浆或碎砖块找平。对于大于30mm的灰缝用混凝土灌实。
9、严禁用水冲浆灌缝，不得出现瞎缝、透明砌筑至顶部时，预留一皮褚的厚度，设置60*6Om企口，以便放置铸铁篦子。3.2.6雨水篦子施工：暗沟铸铁篦子尺寸是否可为380x75Omm,材料可为角钢制作（涂刷防锈漆），具体参照西南UJ812-P16-图集施工。3.2.7篦子安装后铺设两道无纺布，及80mm厚直径为40-80mm卵石作为滤水层。质量标准（1）保证项目：1）散水所用的原材料及配合比，必须符合设计要求和施工规范的规定。2）散水的坡度，必须符合设计要求。（2）基本项目：1）散水无脱皮和起砂等缺陷。2）分格缝的留设、位置和间距符合设计和施工规范规定。3）散水垫层应分层夯实，达到表面坚实、平整4）散
10、水垫层碎石的强度应均匀，不应采用有风化、酥松、夹有有机杂质的材料。5）散水垫层表面平整度偏差应小于15mm,标高偏差应小于20mm,厚度偏差在个别地方不大于设计厚度的1/10,且不大于20mm6）暗沟混凝土垫层粗骨料最大粒径不大于垫层厚度的2/3,含泥量不应大于3%。表面平整度偏差应小于IOmm,标高偏差应小于10mm,厚度偏差在个别地方不大于设计厚度的1/10,且不大于20mm。5、安全环保措施5.1进场的原材下面垫100*100mm的方木，下雨雪时盖塑料布。5.2散水施工完毕后，应注意保护及洒水养护。5. 3外墙边施工时，应注意对外墙面的保护，防治破坏污染墙面。5.4交叉施工作业多，工人互相配合，尤其注意高空坠物。
