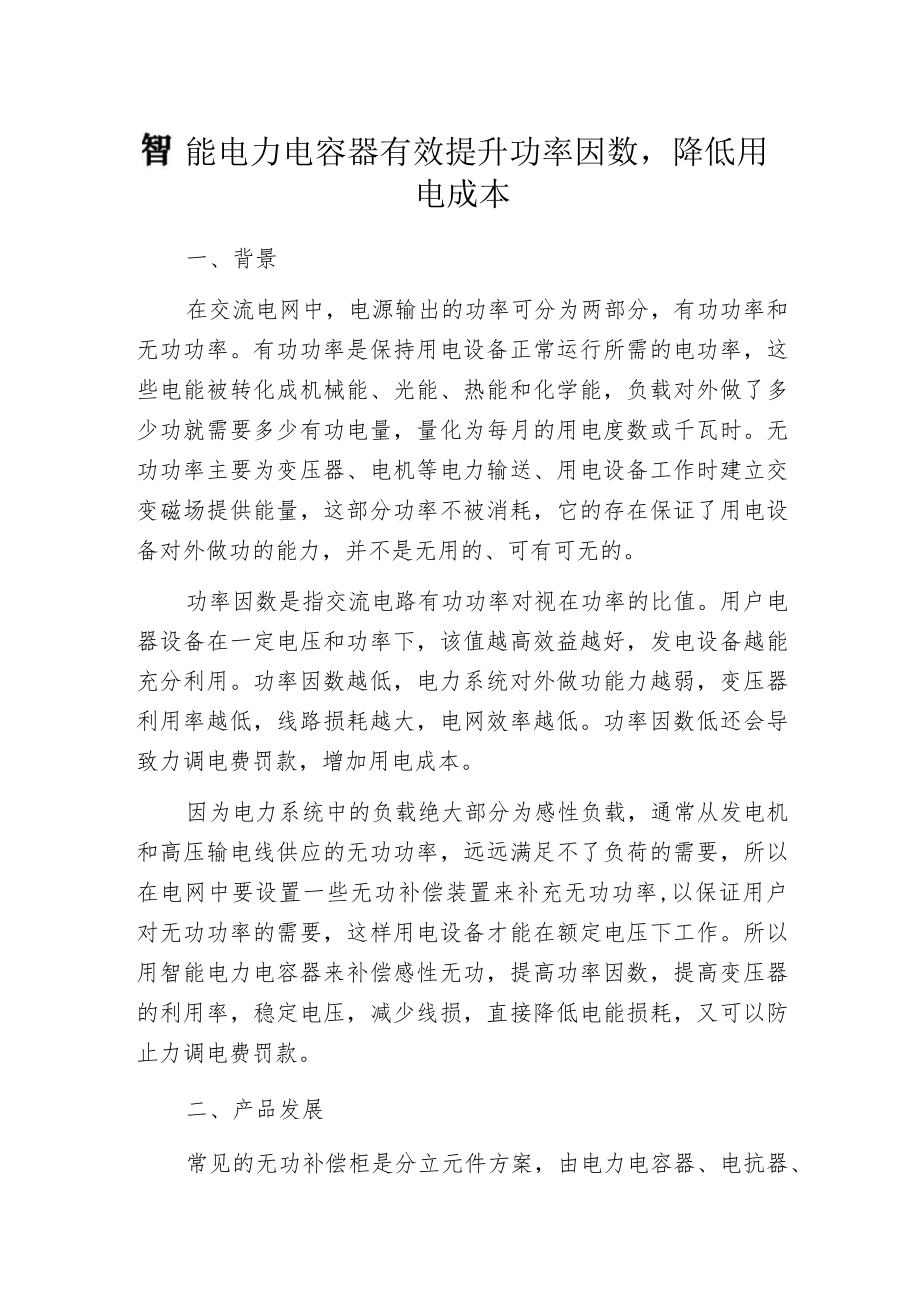

1、能电力电容器有效提升功率因数，降低用电成本一、背景在交流电网中，电源输出的功率可分为两部分，有功功率和无功功率。有功功率是保持用电设备正常运行所需的电功率，这些电能被转化成机械能、光能、热能和化学能，负载对外做了多少功就需要多少有功电量，量化为每月的用电度数或千瓦时。无功功率主要为变压器、电机等电力输送、用电设备工作时建立交变磁场提供能量，这部分功率不被消耗，它的存在保证了用电设备对外做功的能力，并不是无用的、可有可无的。功率因数是指交流电路有功功率对视在功率的比值。用户电器设备在一定电压和功率下，该值越高效益越好，发电设备越能充分利用。功率因数越低，电力系统对外做功能力越弱，变压器利用率越低

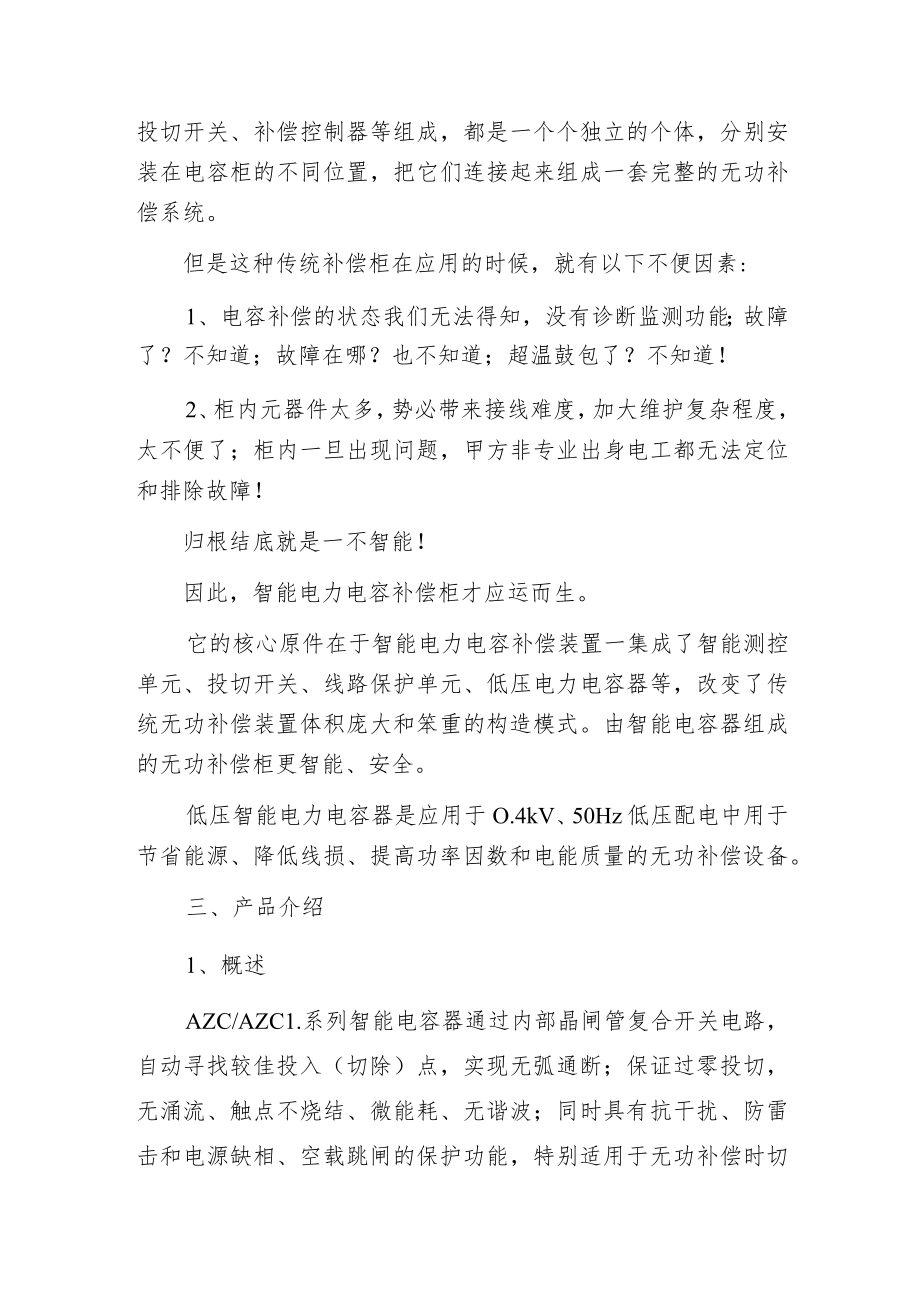

2、，线路损耗越大，电网效率越低。功率因数低还会导致力调电费罚款，增加用电成本。因为电力系统中的负载绝大部分为感性负载，通常从发电机和高压输电线供应的无功功率，远远满足不了负荷的需要，所以在电网中要设置一些无功补偿装置来补充无功功率,以保证用户对无功功率的需要，这样用电设备才能在额定电压下工作。所以用智能电力电容器来补偿感性无功，提高功率因数，提高变压器的利用率，稳定电压，减少线损，直接降低电能损耗，又可以防止力调电费罚款。二、产品发展常见的无功补偿柜是分立元件方案，由电力电容器、电抗器、投切开关、补偿控制器等组成，都是一个个独立的个体，分别安装在电容柜的不同位置，把它们连接起来组成一套完整的无功
3、补偿系统。但是这种传统补偿柜在应用的时候，就有以下不便因素:1、电容补偿的状态我们无法得知，没有诊断监测功能；故障了？不知道；故障在哪？也不知道；超温鼓包了？不知道！2、柜内元器件太多，势必带来接线难度，加大维护复杂程度，太不便了；柜内一旦出现问题，甲方非专业出身电工都无法定位和排除故障！归根结底就是一不智能！因此，智能电力电容补偿柜才应运而生。它的核心原件在于智能电力电容补偿装置一集成了智能测控单元、投切开关、线路保护单元、低压电力电容器等，改变了传统无功补偿装置体积庞大和笨重的构造模式。由智能电容器组成的无功补偿柜更智能、安全。低压智能电力电容器是应用于O.4kV、50Hz低压配电中用于节

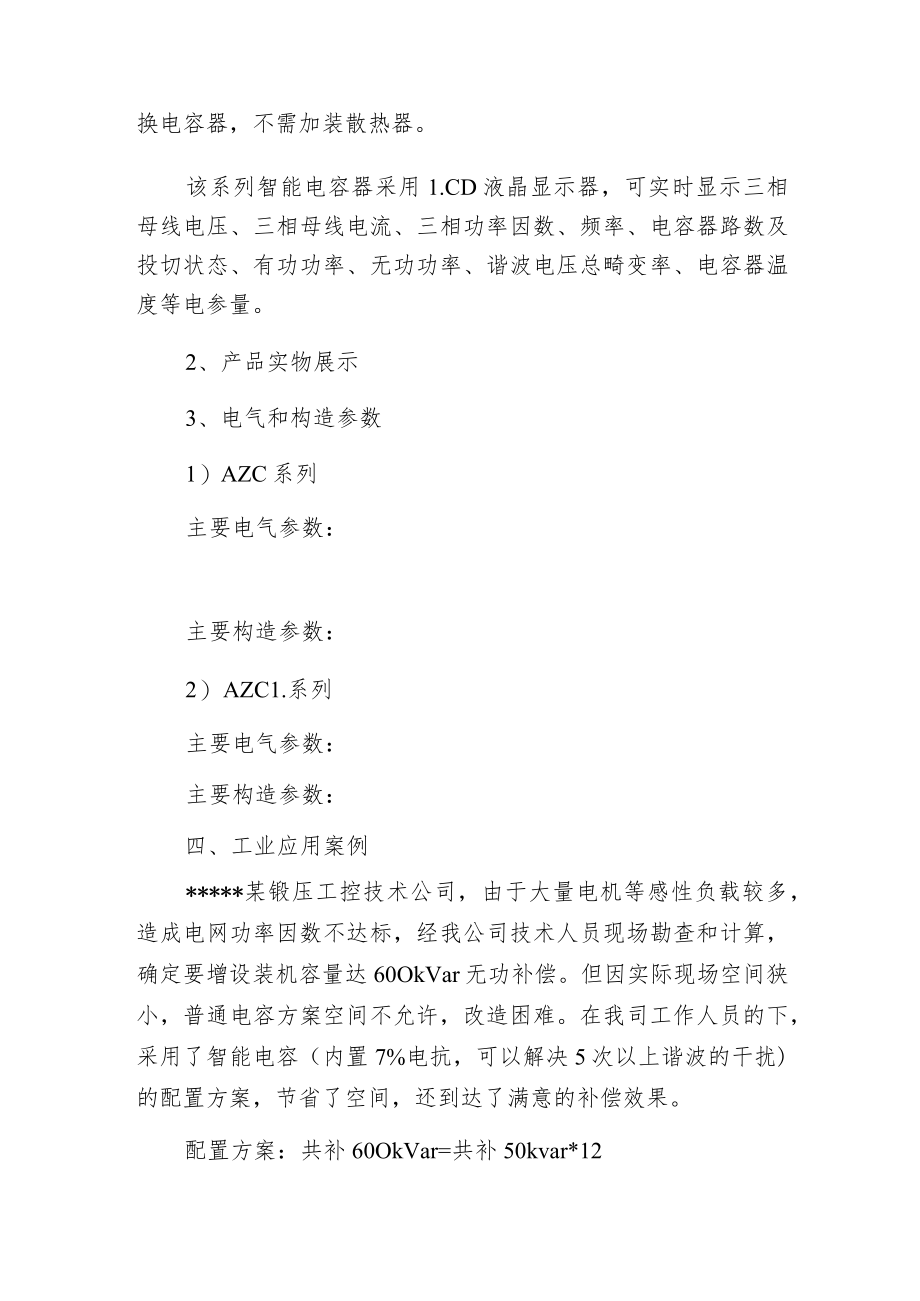

4、省能源、降低线损、提高功率因数和电能质量的无功补偿设备。三、产品介绍1、概述AZC/AZC1.系列智能电容器通过内部晶闸管复合开关电路，自动寻找较佳投入（切除）点，实现无弧通断；保证过零投切，无涌流、触点不烧结、微能耗、无谐波；同时具有抗干扰、防雷击和电源缺相、空载跳闸的保护功能，特别适用于无功补偿时切换电容器，不需加装散热器。该系列智能电容器采用1.CD液晶显示器，可实时显示三相母线电压、三相母线电流、三相功率因数、频率、电容器路数及投切状态、有功功率、无功功率、谐波电压总畸变率、电容器温度等电参量。2、产品实物展示3、电气和构造参数1） AZC系列主要电气参数：主要构造参数：2） AZC1
5、.系列主要电气参数：主要构造参数：四、工业应用案例*某锻压工控技术公司，由于大量电机等感性负载较多，造成电网功率因数不达标，经我公司技术人员现场勘查和计算，确定要增设装机容量达60OkVar无功补偿。但因实际现场空间狭小，普通电容方案空间不允许，改造困难。在我司工作人员的下，采用了智能电容（内置7%电抗，可以解决5次以上谐波的干扰)的配置方案，节省了空间，还到达了满意的补偿效果。配置方案：共补60OkVar=共补50kvar*12柜体尺寸:1200(W)*2100(H)*800(D)智能电容主要器件选型表：五、完毕语综上所述，电网无功补偿是一项建设性的技术措施，对电网安全、可靠、经济运行有重要作用。电网和负载的特点选择合理的补偿方式是有效补偿的关键。智能电容具有补偿效果更好，体积更小，功耗更低，价格更廉，节约成本更多，使用更加灵活，维护更方便，使用寿命更长，可靠性更高等特点，保证了设备寿命和无功补偿的补偿效果，为客户创造价值。
