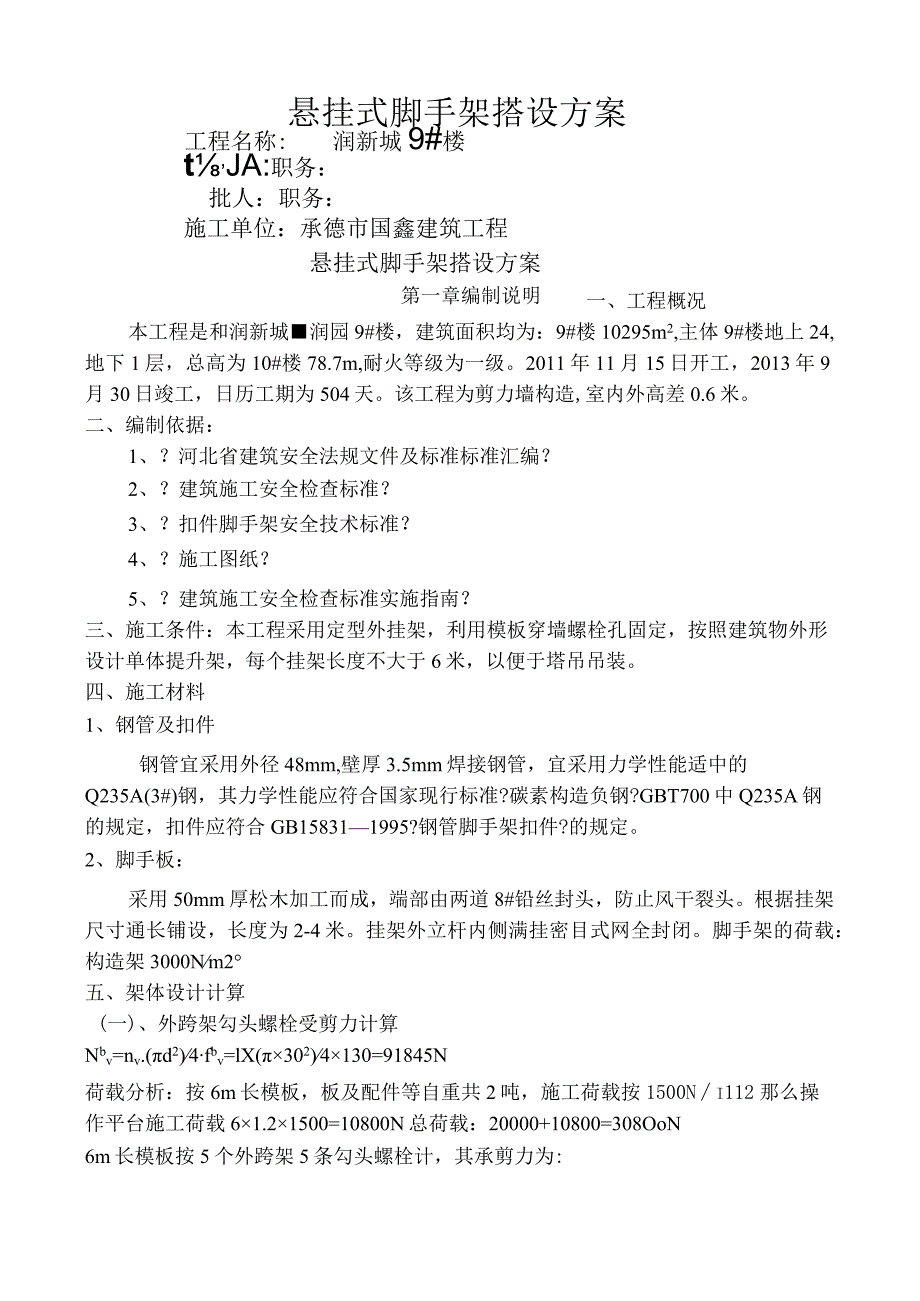

1、工程名称:悬挂式脚手架搭设方案润新城9#楼t,JA:职务：批人：职务：施工单位：承德市国鑫建筑工程悬挂式脚手架搭设方案第一章编制说明一、工程概况本工程是和润新城润园9#楼，建筑面积均为：9#楼10295m2,主体9#楼地上24,地下1层，总高为10#楼78.7m,耐火等级为一级。2011年11月15日开工，2013年9月30日竣工，日历工期为504天。该工程为剪力墙构造,室内外高差0.6米。二、编制依据：1、？河北省建筑安全法规文件及标准标准汇编？2、？建筑施工安全检查标准？3、？扣件脚手架安全技术标准？4、？施工图纸？5、？建筑施工安全检查标准实施指南？三、施工条件：本工程采用定型外挂架，利
2、用模板穿墙螺栓孔固定，按照建筑物外形设计单体提升架，每个挂架长度不大于6米，以便于塔吊吊装。四、施工材料1、钢管及扣件钢管宜采用外径48mm,壁厚3.5mm焊接钢管，宜采用力学性能适中的Q235A(3#)钢，其力学性能应符合国家现行标准?碳素构造负钢?GBT700中Q235A钢的规定，扣件应符合GB158311995?钢管脚手架扣件?的规定。2、脚手板：采用50mm厚松木加工而成，端部由两道8#铅丝封头，防止风干裂头。根据挂架尺寸通长铺设，长度为2-4米。挂架外立杆内侧满挂密目式网全封闭。脚手架的荷载：构造架3000Nm2五、架体设计计算(一)、外跨架勾头螺栓受剪力计算Nbv=nv.(d2)4

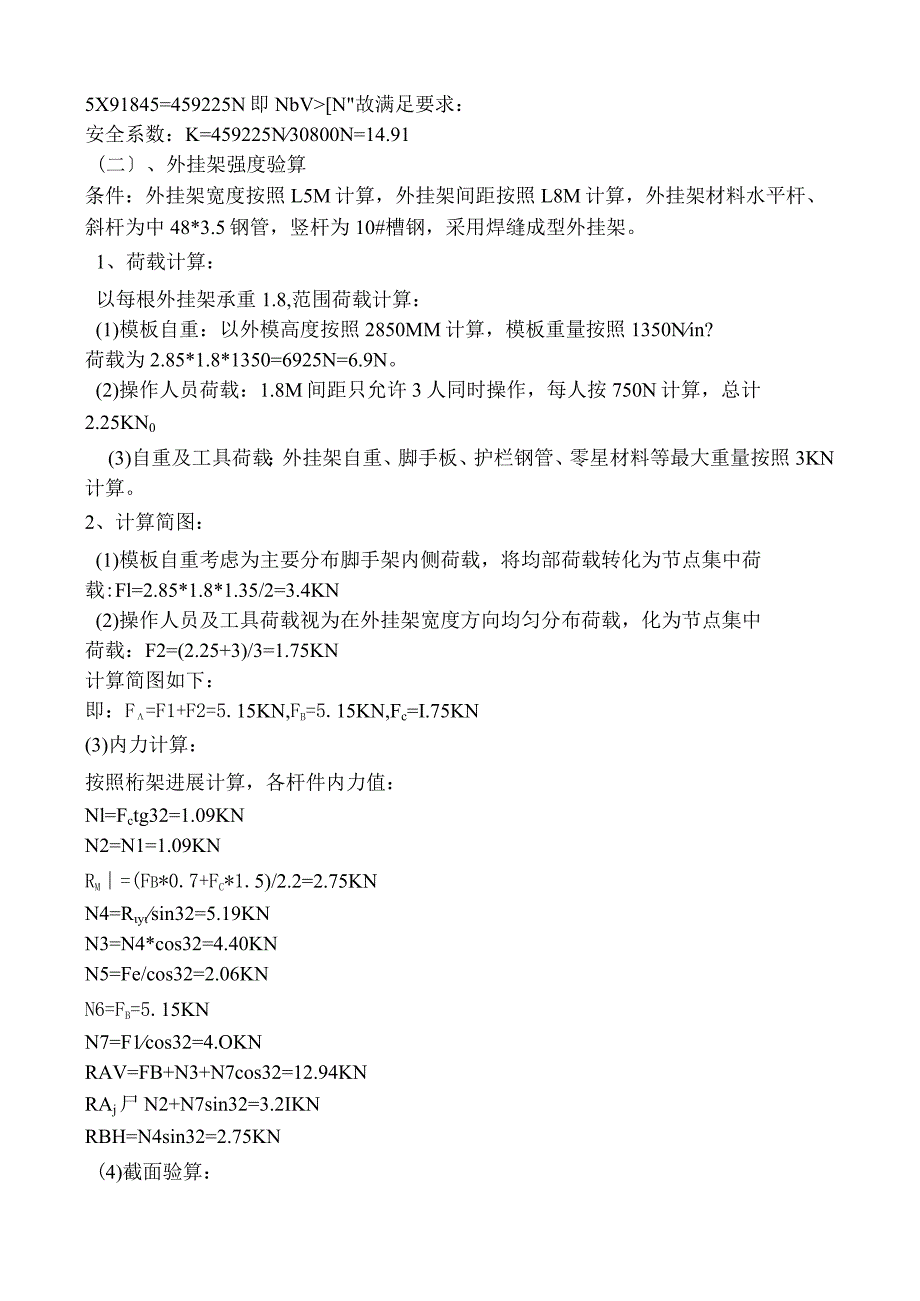

3、fbv=lX(302)4130=91845N荷载分析：按6m长模板，板及配件等自重共2吨，施工荷载按1500Ni112那么操作平台施工荷载61.21500=10800N总荷载：20000+10800=308OoN6m长模板按5个外跨架5条勾头螺栓计，其承剪力为:5X91845=459225N即NbVN故满足要求：安全系数：K=459225N30800N=14.91(二、外挂架强度验算条件：外挂架宽度按照L5M计算，外挂架间距按照L8M计算，外挂架材料水平杆、斜杆为中48*3.5钢管，竖杆为10#槽钢，采用焊缝成型外挂架。1、荷载计算：以每根外挂架承重1.8,范围荷载计算：(1)模板自重：以外模
4、高度按照2850MM计算，模板重量按照1350Nin?荷载为2.85*1.8*1350=6925N=6.9N。(2)操作人员荷载：1.8M间距只允许3人同时操作，每人按750N计算，总计2.25KN0(3)自重及工具荷载：外挂架自重、脚手板、护栏钢管、零星材料等最大重量按照3KN计算。2、计算简图：(1)模板自重考虑为主要分布脚手架内侧荷载，将均部荷载转化为节点集中荷载:Fl=2.85*1.8*1.35/2=3.4KN(2)操作人员及工具荷载视为在外挂架宽度方向均匀分布荷载，化为节点集中荷载：F2=(2.25+3)/3=1.75KN计算简图如下：即：F=F1+F2=5.15KN,Fb=5.15

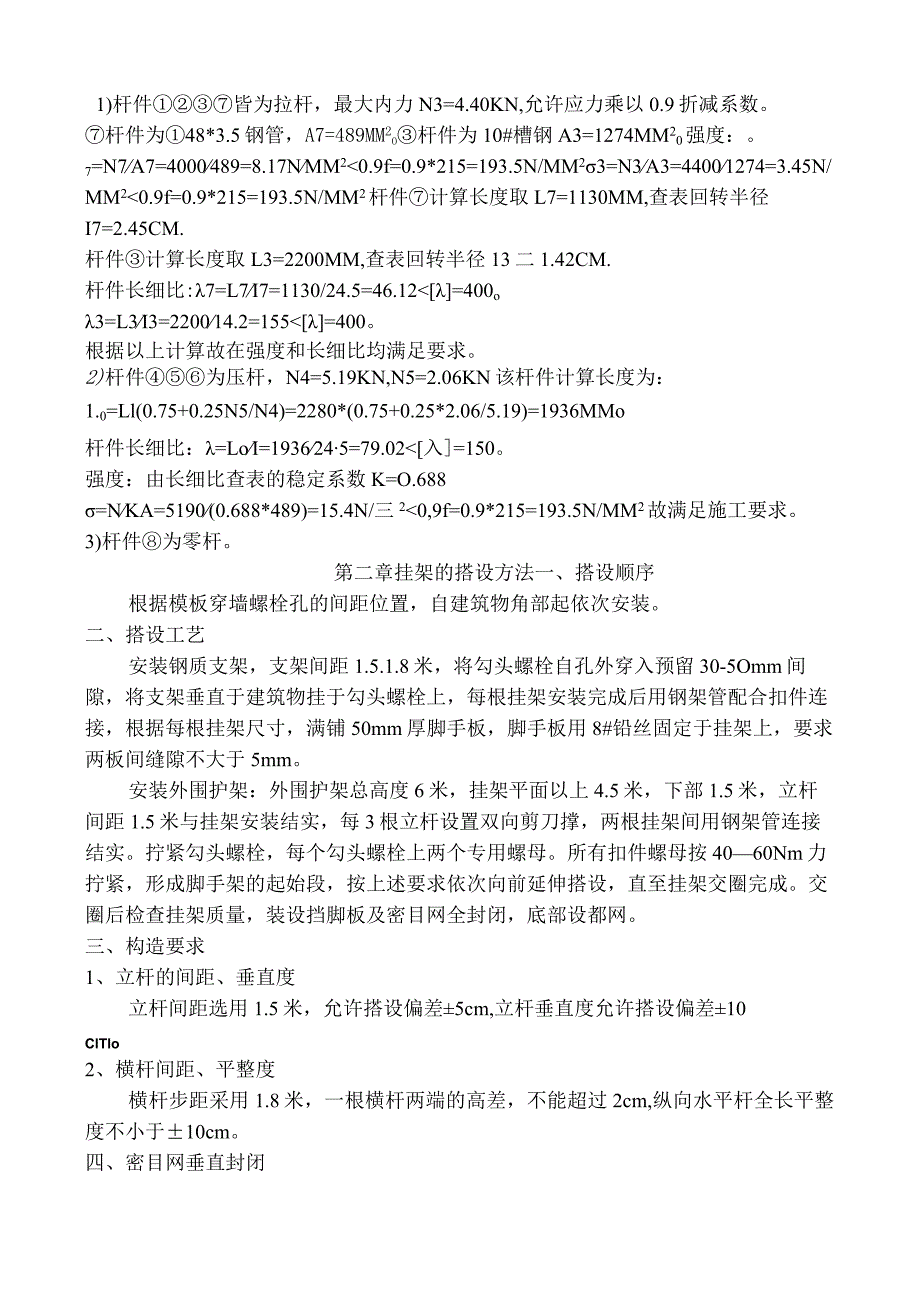

5、KN,Fc=I.75KN(3)内力计算：按照桁架进展计算，各杆件内力值：Nl=Fctg32=1.09KNN2=N1=1.09KNRm=(Fb*0.7+Fc*1.5)/2.2=2.75KNN4=Rysin32=5.19KNN3=N4*cos32=4.40KNN5=Fe/cos32=2.06KNN6=Fb=5.15KNN7=F1cos32=4.OKNRAV=FB+N3+N7cos32=12.94KNRAj尸N2+N7sin32=3.2IKNRBH=N4sin32=2.75KN(4)截面验算：1)杆件皆为拉杆，最大内力N3=4.40KN,允许应力乘以0.9折减系数。杆件为48*3.5钢管，A7=48
6、9MM2o杆件为10#槽钢A3=1274MM20强度：。7=N7A7=4000489=8.17NMM20.9f=0.9*215=193.5N/MM23=N3A3=44001274=3.45N/MM20.9f=0.9*215=193.5N/MM2杆件计算长度取L7=1130MM,查表回转半径I7=2.45CM.杆件计算长度取L3=2200MM,查表回转半径13二1.42CM.杆件长细比:7=L7I7=1130/24.5=46.12=400o3=L3I3=220014.2=155=400。根据以上计算故在强度和长细比均满足要求。2)杆件为压杆，N4=5.19KN,N5=2.06KN该杆件计算长度为
7、：1.0=Ll(0.75+0.25N5/N4)=2280*(0.75+0.25*2.06/5.19)=1936MMo杆件长细比：=LoI=1936245=79.02入=150。强度：由长细比查表的稳定系数K=O.688=NKA=5190(0.688*489)=15.4N/三20,9f=0.9*215=193.5N/MM2故满足施工要求。3)杆件为零杆。第二章挂架的搭设方法一、搭设顺序根据模板穿墙螺栓孔的间距位置，自建筑物角部起依次安装。二、搭设工艺安装钢质支架，支架间距1.5.1.8米，将勾头螺栓自孔外穿入预留30-5Omm间隙，将支架垂直于建筑物挂于勾头螺栓上，每根挂架安装完成后用钢架管配合
8、扣件连接，根据每根挂架尺寸，满铺50mm厚脚手板，脚手板用8#铅丝固定于挂架上，要求两板间缝隙不大于5mm。安装外围护架：外围护架总高度6米，挂架平面以上4.5米，下部1.5米，立杆间距1.5米与挂架安装结实，每3根立杆设置双向剪刀撑，两根挂架间用钢架管连接结实。拧紧勾头螺栓，每个勾头螺栓上两个专用螺母。所有扣件螺母按4060Nm力拧紧，形成脚手架的起始段，按上述要求依次向前延伸搭设，直至挂架交圈完成。交圈后检查挂架质量，装设挡脚板及密目网全封闭，底部设都网。三、构造要求1、立杆的间距、垂直度立杆间距选用1.5米，允许搭设偏差5cm,立杆垂直度允许搭设偏差10ClTlo2、横杆间距、平整度横杆
9、步距采用1.8米，一根横杆两端的高差，不能超过2cm,纵向水平杆全长平整度不小于10cm。四、密目网垂直封闭1、密目网的质量要求（1）、密目网要四证齐全，要有阴燃性能，其续燃、阴燃时间均不得大于4秒。要符合GB16909的规定。（2）、每IoCmXloCm=IoOCm2的面积上,有2000个以上网目。2、密目，多贯穿试验做耐贯穿试验时，将网与地面在30度夹角拉平，在其中心上方3米处，用5kg重的钢管（管径48mm5Imm）垂直自由落下，不穿透即为合格产品。3、密目网的绑扎方法用系绳将密目网绑扎至立杆或大横杆上，使网与架体结实的连接在一起。系绳的材质应符合GB16909的规定。4、兜网封闭用大眼
10、安全网（平网）将脚手架与建筑物之间封闭起来，每隔10米封闭一道Q五、挂架的提升1、下一层施工完成且墙体碎强度到达IOMPa后开场提升该施工段的挂架；2、首先撤除两根挂架间的拉结钢管；3、首先在下一层墙体顶部的穿墙螺栓孔内根据挂架间距，安装勾头螺栓；勾头螺栓的数量根据所需提升挂架挂腿的数量来决定；4、用两根等长的钢丝绳配合卡环分别栓在挂架两侧中间靠外部位，使其起吊时平衡，不会发生侧倾现象；5、用可靠信号指挥塔吊将每桶挂架缓慢吊起，垂直向上，挂点对准勾头螺栓一次挂劳，拧紧勾头螺栓内侧的螺母，完成本次提升；6、两根挂架提升完成后，将其相连处用钢架管连接，连接点不少于3个。六、挂架安装交底与验收脚手架
11、必须严格按照施工方案搭设，要有严格的技术交底，操作人员必须严格执行，所有偏差数值必须控制在允许范围内。要由专门人员对已搭设好、提升后的挂架按照搭设方案进展验收，验收时要有量化内容；重点检查每个勾头螺栓外侧挂点是否到位，内侧螺母的数量及拧紧程度。不能简单的用”符合要求”来代替。安装及提升完成后由专人做荷载试验，合格前方可使用。七、脚手架搭设时本卷须知1、外径48mm与51mm的钢管严禁混合使用。2、主节点处，固定横向水平杆（或纵向水平杆）、剪刀撑、横向支近等扣件的中心线距主节点的距离不应大于150mm。3、各杆件端头伸出扣件盖板边缘的长度不应小于100mm。4、对接扣件的开口应朝向架子的内侧，螺栓朝上，直角扣件的开口不得朝下，以确保安全。5、当脚手架外侧遇有低压电线时，而且外侧边缘距外电架空线路负侧边缘的安全距离小于标准定时，应做专门外是方案，并严格执行。6、上架作业人员必须持证上岗，戴安全帽，系安全带。7、严格按搭设方案及安全技术交底施工。8、在搭设过程中及提升后，应注意调整脚手架的垂直度，最大允许偏差100mm。
