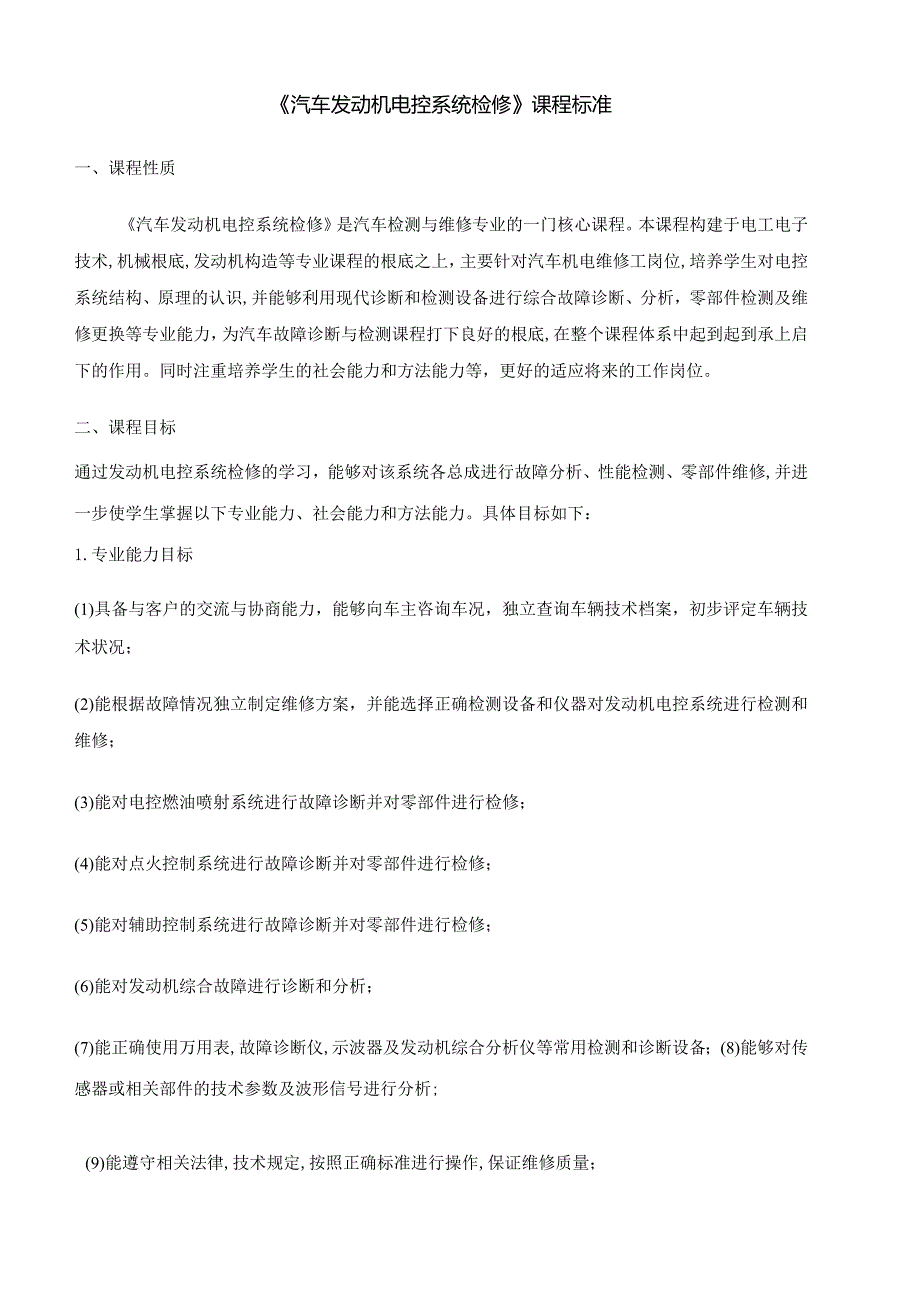

1、汽车发动机电控系统检修课程标准一、课程性质汽车发动机电控系统检修是汽车检测与维修专业的一门核心课程。本课程构建于电工电子技术,机械根底,发动机构造等专业课程的根底之上，主要针对汽车机电维修工岗位,培养学生对电控系统结构、原理的认识,并能够利用现代诊断和检测设备进行综合故障诊断、分析，零部件检测及维修更换等专业能力，为汽车故障诊断与检测课程打下良好的根底,在整个课程体系中起到起到承上启下的作用。同时注重培养学生的社会能力和方法能力等，更好的适应将来的工作岗位。二、课程目标通过发动机电控系统检修的学习，能够对该系统各总成进行故障分析、性能检测、零部件维修,并进一步使学生掌握以下专业能力、社会能力和
2、方法能力。具体目标如下：1.专业能力目标(1)具备与客户的交流与协商能力，能够向车主咨询车况，独立查询车辆技术档案，初步评定车辆技术状况；(2)能根据故障情况独立制定维修方案，并能选择正确检测设备和仪器对发动机电控系统进行检测和维修；(3)能对电控燃油喷射系统进行故障诊断并对零部件进行检修；(4)能对点火控制系统进行故障诊断并对零部件进行检修；(5)能对辅助控制系统进行故障诊断并对零部件进行检修；(6)能对发动机综合故障进行诊断和分析；(7)能正确使用万用表,故障诊断仪,示波器及发动机综合分析仪等常用检测和诊断设备；(8)能够对传感器或相关部件的技术参数及波形信号进行分析;(9)能遵守相关法律

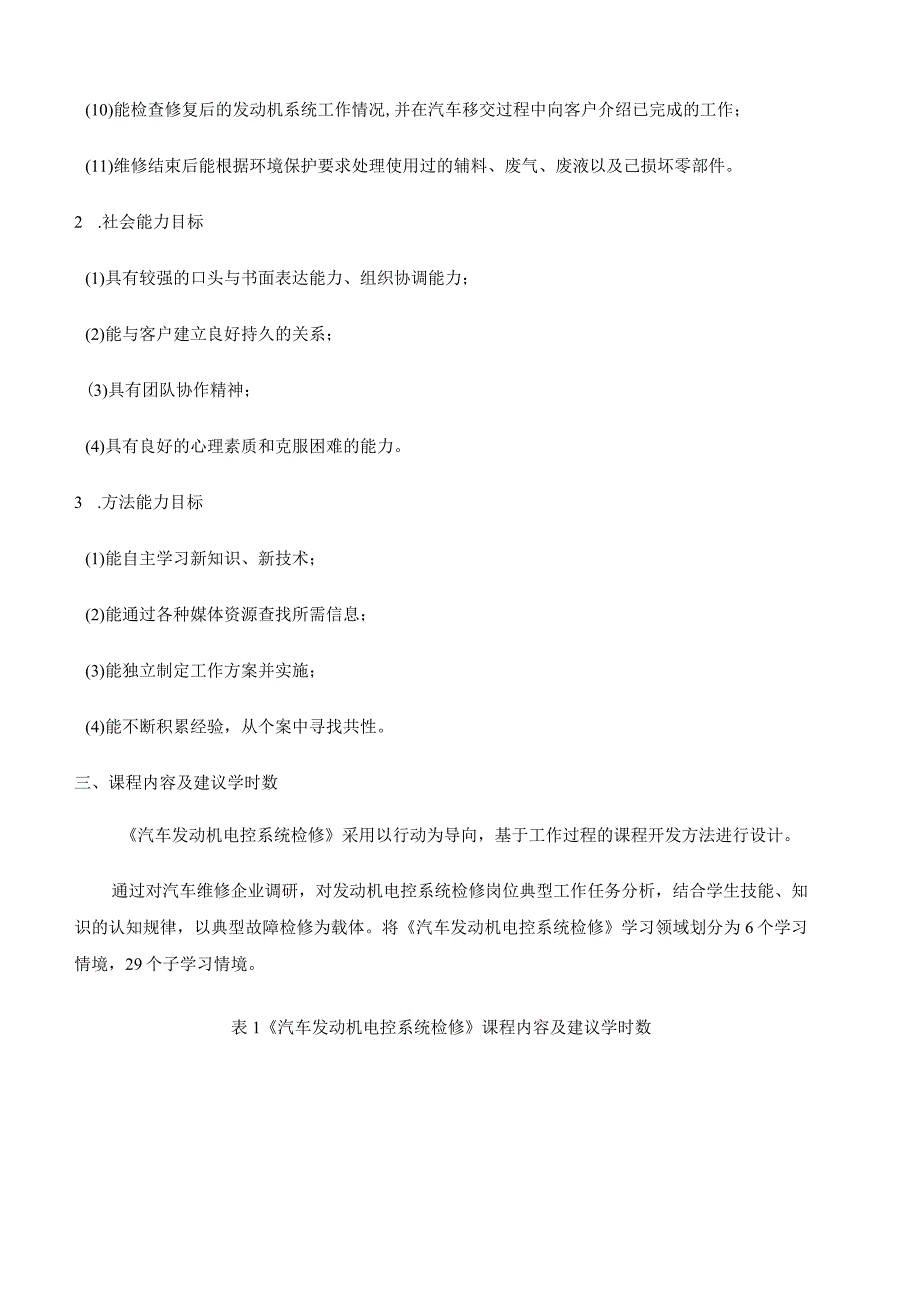

3、,技术规定,按照正确标准进行操作,保证维修质量；(10)能检查修复后的发动机系统工作情况,并在汽车移交过程中向客户介绍已完成的工作；(11)维修结束后能根据环境保护要求处理使用过的辅料、废气、废液以及己损坏零部件。2 .社会能力目标(1)具有较强的口头与书面表达能力、组织协调能力；(2)能与客户建立良好持久的关系；(3)具有团队协作精神；(4)具有良好的心理素质和克服困难的能力。3 .方法能力目标(1)能自主学习新知识、新技术；(2)能通过各种媒体资源查找所需信息；(3)能独立制定工作方案并实施；(4)能不断积累经验，从个案中寻找共性。三、课程内容及建议学时数汽车发动机电控系统检修采用以行动为

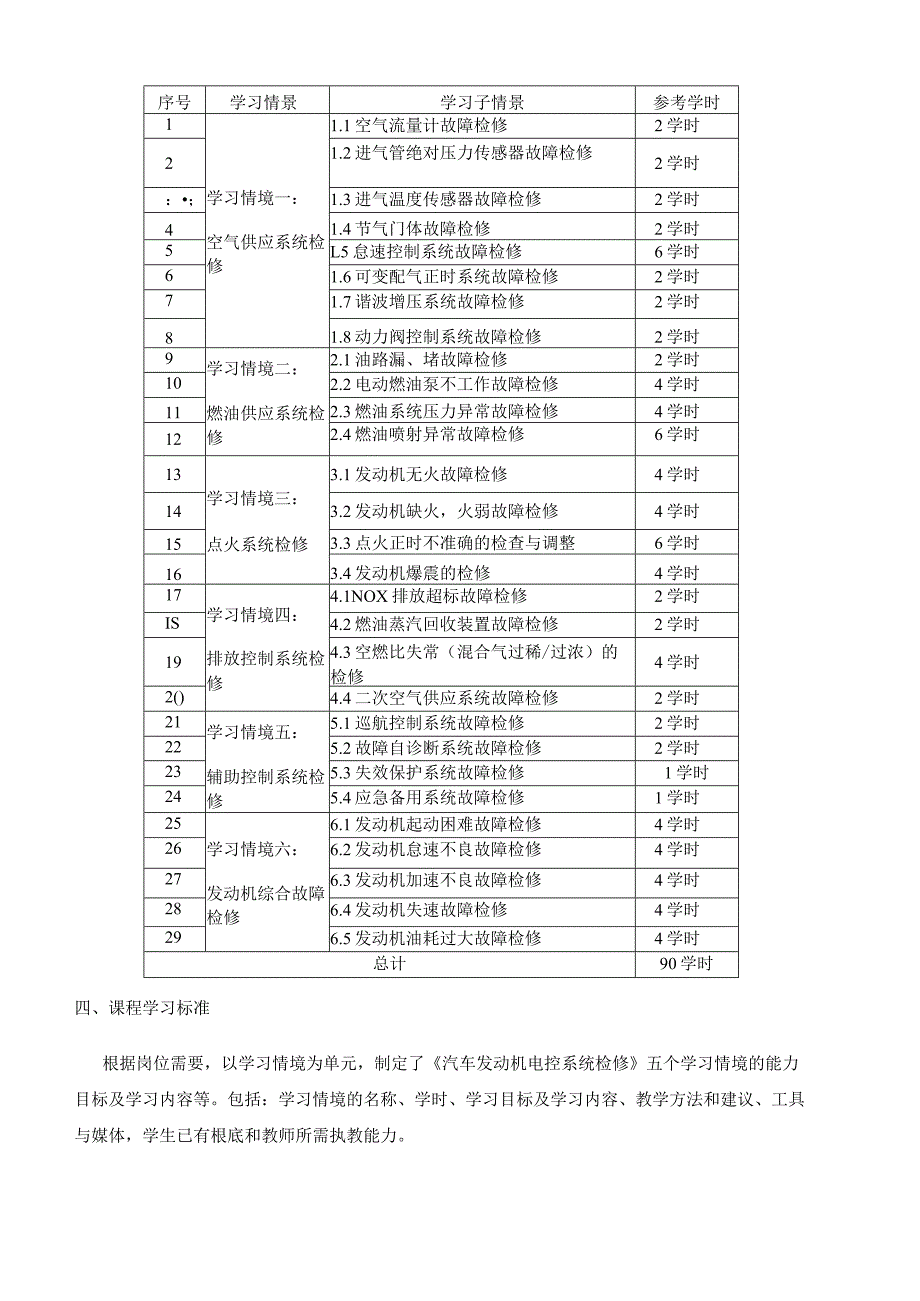

4、导向，基于工作过程的课程开发方法进行设计。通过对汽车维修企业调研，对发动机电控系统检修岗位典型工作任务分析，结合学生技能、知识的认知规律，以典型故障检修为载体。将汽车发动机电控系统检修学习领域划分为6个学习情境，29个子学习情境。表1汽车发动机电控系统检修课程内容及建议学时数序号学习情景学习子情景参考学时1学习情境一：空气供应系统检修1.1空气流量计故障检修2学时21.2进气管绝对压力传感器故障检修2学时：；1.3进气温度传感器故障检修2学时41.4节气门体故障检修2学时5L5怠速控制系统故障检修6学时61.6可变配气正时系统故障检修2学时71.7谐波增压系统故障检修2学时81.8动力阀控制系
5、统故障检修2学时9学习情境二：燃油供应系统检修2.1油路漏、堵故障检修2学时102.2电动燃油泵不工作故障检修4学时112.3燃油系统压力异常故障检修4学时122.4燃油喷射异常故障检修6学时13学习情境三：点火系统检修3.1发动机无火故障检修4学时143.2发动机缺火，火弱故障检修4学时153.3点火正时不准确的检查与调整6学时163.4发动机爆震的检修4学时17学习情境四：排放控制系统检修4.1NOX排放超标故障检修2学时IS4.2燃油蒸汽回收装置故障检修2学时194.3空燃比失常（混合气过稀/过浓）的检修4学时2()4.4二次空气供应系统故障检修2学时21学习情境五：辅助控制系统检修5.
6、1巡航控制系统故障检修2学时225.2故障自诊断系统故障检修2学时235.3失效保护系统故障检修1学时245.4应急备用系统故障检修1学时25学习情境六：发动机综合故障检修6.1发动机起动困难故障检修4学时266.2发动机怠速不良故障检修4学时276.3发动机加速不良故障检修4学时286.4发动机失速故障检修4学时296.5发动机油耗过大故障检修4学时总计90学时四、课程学习标准根据岗位需要，以学习情境为单元，制定了汽车发动机电控系统检修五个学习情境的能力目标及学习内容等。包括：学习情境的名称、学时、学习目标及学习内容、教学方法和建议、工具与媒体，学生已有根底和教师所需执教能力。表2-1学习情
7、境一描述学习情境名称：空气供应系统检修学时：20学习目标1 .能通过与客户交流、查阅相关维修技术资料等方式获取车辆信息2 .能根据故障现象制订正确的维修方案3 .能根据维修方案，选择正确的检测和诊断设备对空气供应系统进行故障诊断4 .能使用万用表、故障诊断仪、小波器及发动机综合分析仪等常用检测和诊断设备对空气供应系统进行检测5 .能正确记录、分析各种检测结果并做出故障判断6 .能按照正确操作标准进行传感器、执行器和捽制器的更换，并能进行系统匹配设定7 .能对发动机进行测试、检查和评估空气供应系统的修复质量8 .能根据环保要求，正确处理对环境和人体有害的辅料、废气、废液和已损坏零部件学习内容教学
8、方法和建议1 .空气供应系统的分类、组成、各器件的结构和原理2 .系统中各个传感器的结构、原理，如何进行性能检测，维修换件等操作3 .控制系统的组成及控制功能4 .空气供应系统的综合故障通过情景教学法实施教学：将空气供应系统故除划分为假设干子情景，每个子情景按照“资讯一决策一方案一实施一检查一评价”六步法来组织教学，学生在教师指导下制定方案、实施方案、最终由教师评价学生。学生通过真实的车辆故障（载体），体验实际的汽车维修工作过程:发现故障-诊断故障-排除故障-维修质量评估。教学过程中表达以学生为主体，教师适当讲解，并进诊断和排除方法5.常用诊断仪器和设备的使用行引导、监督、评价。教师应提前准备
9、好各种媒体学习资料，任务工单，教学课件，并准备好教学场地和设备。工具与媒体学生已有根底教师所需执教能力实训整车（选择三大车系典型车辆）专用工具检测、诊断设备多媒体教学设备教学课件、软件维修资料视频教学资料网络教学资源任务工单维修工单电工、电子学根底发动机构造根底汽车使用和操作经验电子控制根底平安操作知识能进行空气供应的系统故障诊断和修复的演示能根据教学法设计教学情景能按照设计的教学情境实施教学能够正确、及时处理学习误操作产生的相关故障表2-2学习情境二描述学习情境名称：燃油供应系统检修学时：16学习目标能通过与客户交流、查阅相关维修技术资料等方式获取车辆信息能根据故障现象制订正确的维修方案能根
10、据维修方案，选择正确的检测和诊断设备对燃油供应系统进行故障诊断能使用万用表、故障诊断仪、示波器及发动机综合分析仪等常用检测和诊断设备对燃油供应系统进行检测能正确记录、分析各种检测结果并做出故障判断能按照正确操作标准进行传感器、执行器和控制器的更换，并能进行系统匹配设定能对发动机进行测试、检查和评估燃油供应系统的修复质量能根据环保要求，正确处理对环境和人体有害的辅料、废气、废液和已损坏零部件学习内容教学方法和建议燃油供应系统分类、组成、各器件的结构和原理燃油供应系统传感器、执行器的结构、原理燃油供应系统的喷油正时、喷油脉宽控制控制系统的组成及控制功能燃油供应系统的故障诊断和排除方法常用诊断仪器和
11、设备的使用通过情景教学法实施教学：将燃油供应系统故障划分为假设干子情景，每个子情景按照“资讯一决策一方案一实施一检查一评价”六步法来组织教学，学生在教师指导下制定方案、实施方案、最终由教师评价学生。学生通过真实的车辆故障（载体），体验实际的汽车维修工作过程:发现故障-诊断故障-排除故障-维修质量评估。教学过程中表达以学生为主体，教师适当讲解，并进行引导、监督、评价。教师应提前准备好各种媒体学习资料，任务工G,教学课件，并准备好教学场地和设备。工具与媒体学生已有根底教师所需执教能力实训整车（选择三大车系典型车辆）专用工具检测、诊断设备电工、电子学根底发动机构造根底汽车使用和操作经验能进行燃油供应
12、系统故障诊断和修复的演示能根据教学法设计教学情景多媒体教学设备教学课件、软件维修资料视频教学资料网络教学资源任务工单维修工单电子控制根底平安操作知识能按照设计的教学情境实施教学能够正确、及时处理学习误操作产生的相关故障表2-3学习情境三描述学习情境名称：点火系统检修学时：18学习目标能通过与客户交流、查阅相关维修技术资料等方式获取车辆信息能根据故障现象制订正确的维修方案能根据维修方案，选择正确的检测和诊断设备对点火系统进行故障诊断能使用万用表、故障诊断仪、示波器及发动机综合分析仪等常用检测和诊断设备对点火系统进行检测能正确记录、分析各种检测结果并做出故障判断能按照正确操作标准进行传感器、执行器
13、和控制器的更换，并能进行系统匹配设定能对发动机进行测试、检查和评估点火系统的修复质量能根据环保要求，正确处理对环境和人体有害的辅料、废气、废液和已损坏零部件学习内容教学方法和建议点火系统分类、组成、各器件的结构和原理点火系统中传感器、执行器的结构、原理点火系统点火正时，点火能量的控制控制系统的组成及控制功能点火系统的故障诊断和排除方法常用诊断仪器和设备的使用通过情景教学法实施教学：将点火系统故障划分为假设干子情景，每个子情景按照“资讯一决策一方案一实施一检查一评价”六步法来组织教学，学生在教师指导下制定方案、实施方案、最终由教师评价学生。学生通过真实的车辆故障（载体），体验实际的汽车维修工作过
14、程:发现故障-诊断故障-排除故障-维修质量评估。教学过程中表达以学生为主体，教师适当讲解，并进行引导、监督、评价。教师应提前准备好各种媒体学习资料，任务工单，教学课件，并准备好教学场地和设备。工具与媒体学生已有根底教师所需执教能力实训整车（选择三大车系典型车辆）专用工具检测、诊断设备多媒体教学设备教学课件、软件维修资料视频教学资料网络教学资源任务工单电工、电子学根底发动机构造根底汽车使用和操作经验电子控制根底平安操作知识能进行点火系统故障诊断和修复的演示能根据教学法设计教学情景能按照设计的教学情境实施教学能够正确、及时处理学习误操作产生的相关故障维修工单表2-4学习情境四描述学习情境名称：排放控制系统检修学时：10学习目标能通过与客户交流、查阅相关维修技术资料等方式获取车辆信息能根据故障现象制订正确的维修方案能根据维修方案，选择正确的检测和诊断设备对电控燃油喷射系统进行故障诊断能使用万用表、故障诊断仪、小波器及发动机综合分析仪等常用检测和诊断设备对排放控制系统进行检测能正确记录、分析各种检测结果并做出故障判断能按照正确操作标准进行传感
