混凝土中氯离子含量的检测.docx
《混凝土中氯离子含量的检测.docx》由会员分享,可在线阅读,更多相关《混凝土中氯离子含量的检测.docx(7页珍藏版)》请在第壹文秘上搜索。

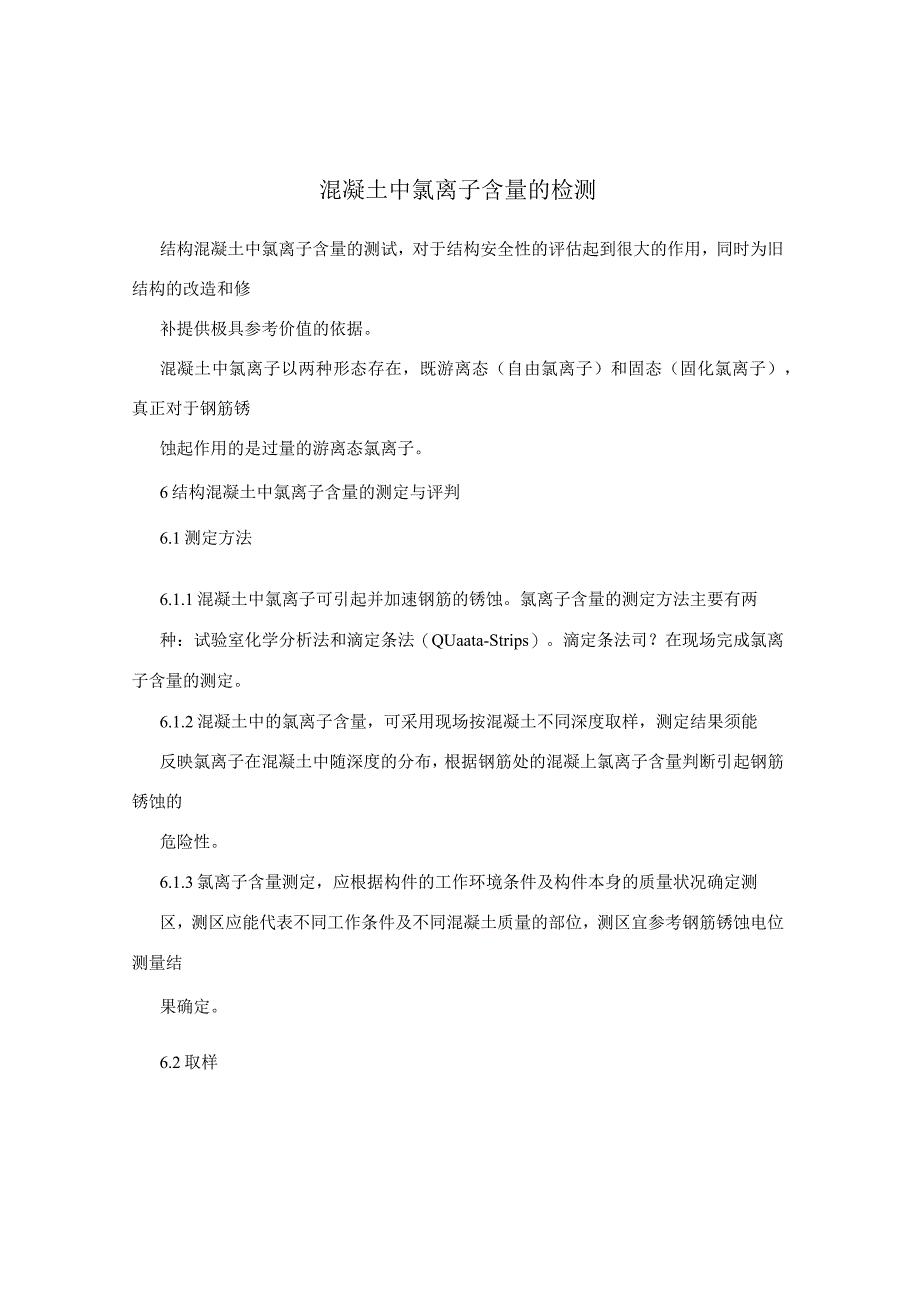

1、混凝土中氯离子含量的检测结构混凝土中氯离子含量的测试,对于结构安全性的评估起到很大的作用,同时为旧结构的改造和修补提供极具参考价值的依据。混凝土中氯离子以两种形态存在,既游离态(自由氯离子)和固态(固化氯离子),真正对于钢筋锈蚀起作用的是过量的游离态氯离子。6结构混凝土中氯离子含量的测定与评判6.1测定方法6.1.1混凝土中氯离子可引起并加速钢筋的锈蚀。氯离子含量的测定方法主要有两种:试验室化学分析法和滴定条法(QUaata-Strips)。滴定条法司?在现场完成氯离子含量的测定。6.1.2混凝土中的氯离子含量,可采用现场按混凝土不同深度取样,测定结果须能反映氯离子在混凝土中随深度的分布,根据

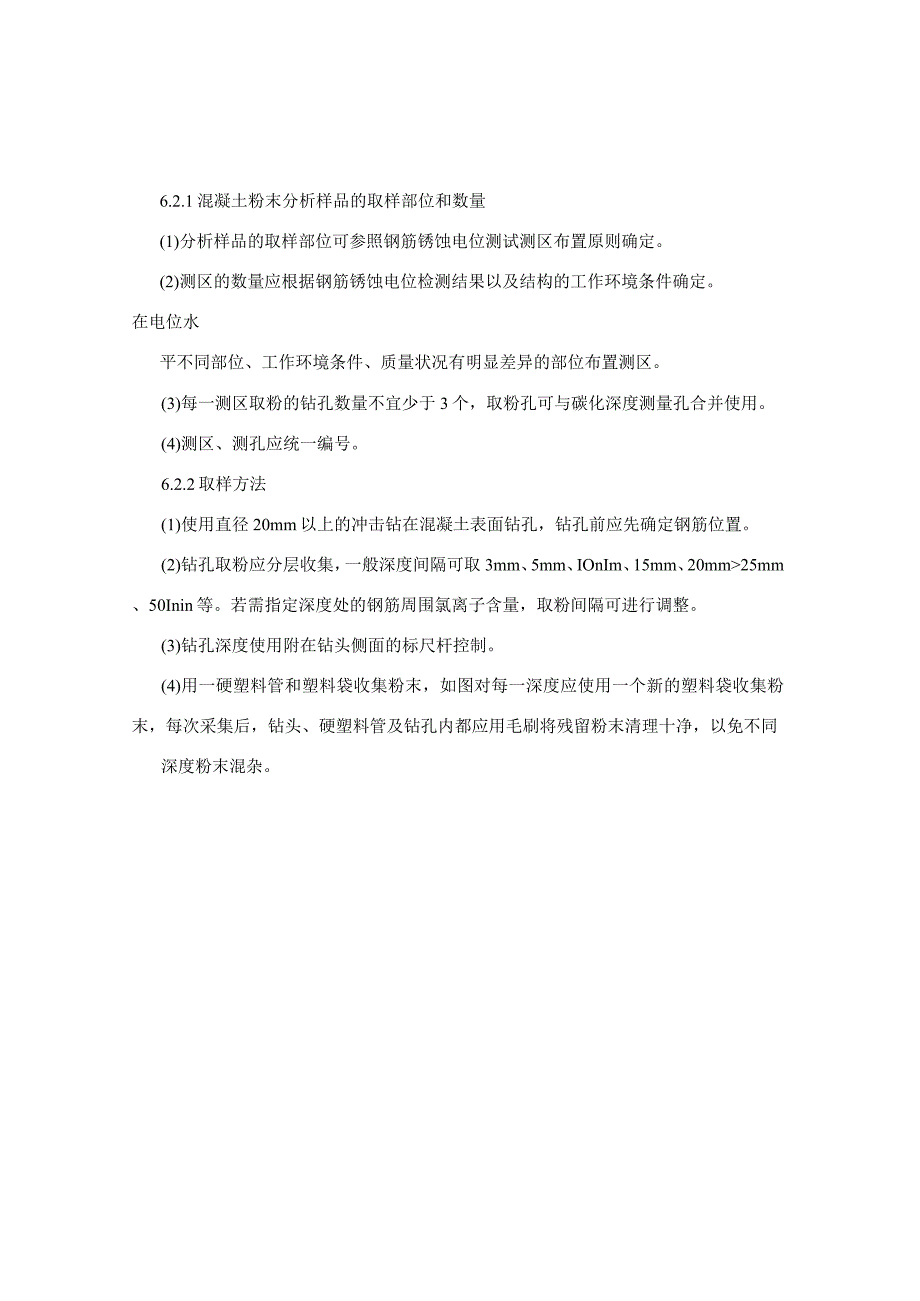

2、钢筋处的混凝上氯离子含量判断引起钢筋锈蚀的危险性。6.1.3氯离子含量测定,应根据构件的工作环境条件及构件本身的质量状况确定测区,测区应能代表不同工作条件及不同混凝土质量的部位,测区宜参考钢筋锈蚀电位测量结果确定。6.2取样6.2.1混凝土粉末分析样品的取样部位和数量(1)分析样品的取样部位可参照钢筋锈蚀电位测试测区布置原则确定。(2)测区的数量应根据钢筋锈蚀电位检测结果以及结构的工作环境条件确定。在电位水平不同部位、工作环境条件、质量状况有明显差异的部位布置测区。(3)每一测区取粉的钻孔数量不宜少于3个,取粉孔可与碳化深度测量孔合并使用。(4)测区、测孔应统一编号。6.2.2取样方法(1)使

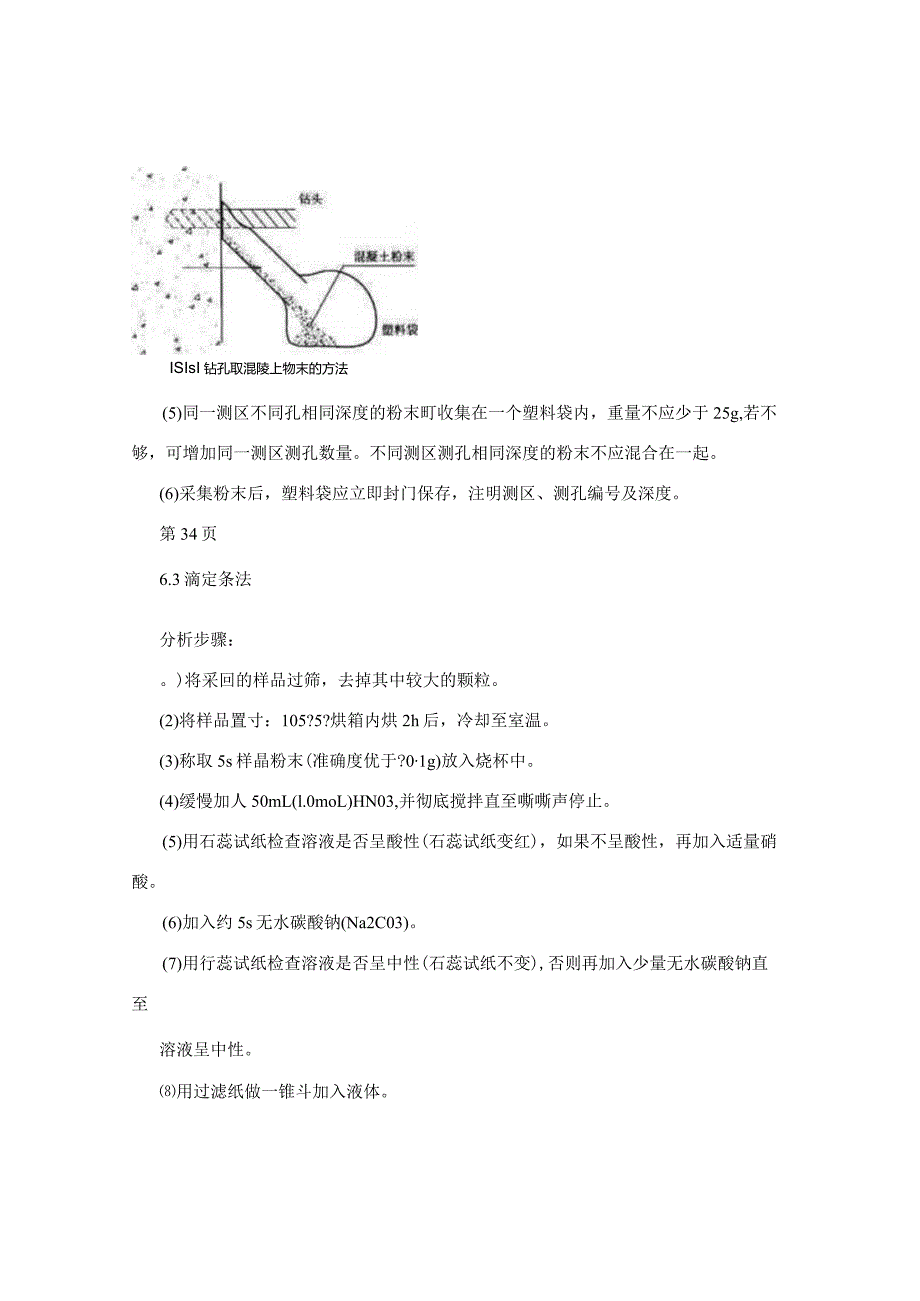

3、用直径20mm以上的冲击钻在混凝土表面钻孔,钻孔前应先确定钢筋位置。(2)钻孔取粉应分层收集,一般深度间隔可取3mm、5mm、IOnIm、15mm、20mm25mm、50Inin等。若需指定深度处的钢筋周围氯离子含量,取粉间隔可进行调整。(3)钻孔深度使用附在钻头侧面的标尺杆控制。(4)用一硬塑料管和塑料袋收集粉末,如图对每一深度应使用一个新的塑料袋收集粉末,每次采集后,钻头、硬塑料管及钻孔内都应用毛刷将残留粉末清理十净,以免不同深度粉末混杂。ISIsI钻孔取混陵上物末的方法(5)同一测区不同孔相同深度的粉末町收集在一个塑料袋内,重量不应少于25g,若不够,可增加同一测区测孔数量。不同测区测孔



- 配套讲稿:
如PPT文件的首页显示word图标,表示该PPT已包含配套word讲稿。双击word图标可打开word文档。
- 特殊限制:
部分文档作品中含有的国旗、国徽等图片,仅作为作品整体效果示例展示,禁止商用。设计者仅对作品中独创性部分享有著作权。
- 关 键 词:
- 混凝土 氯离子 含量 检测
