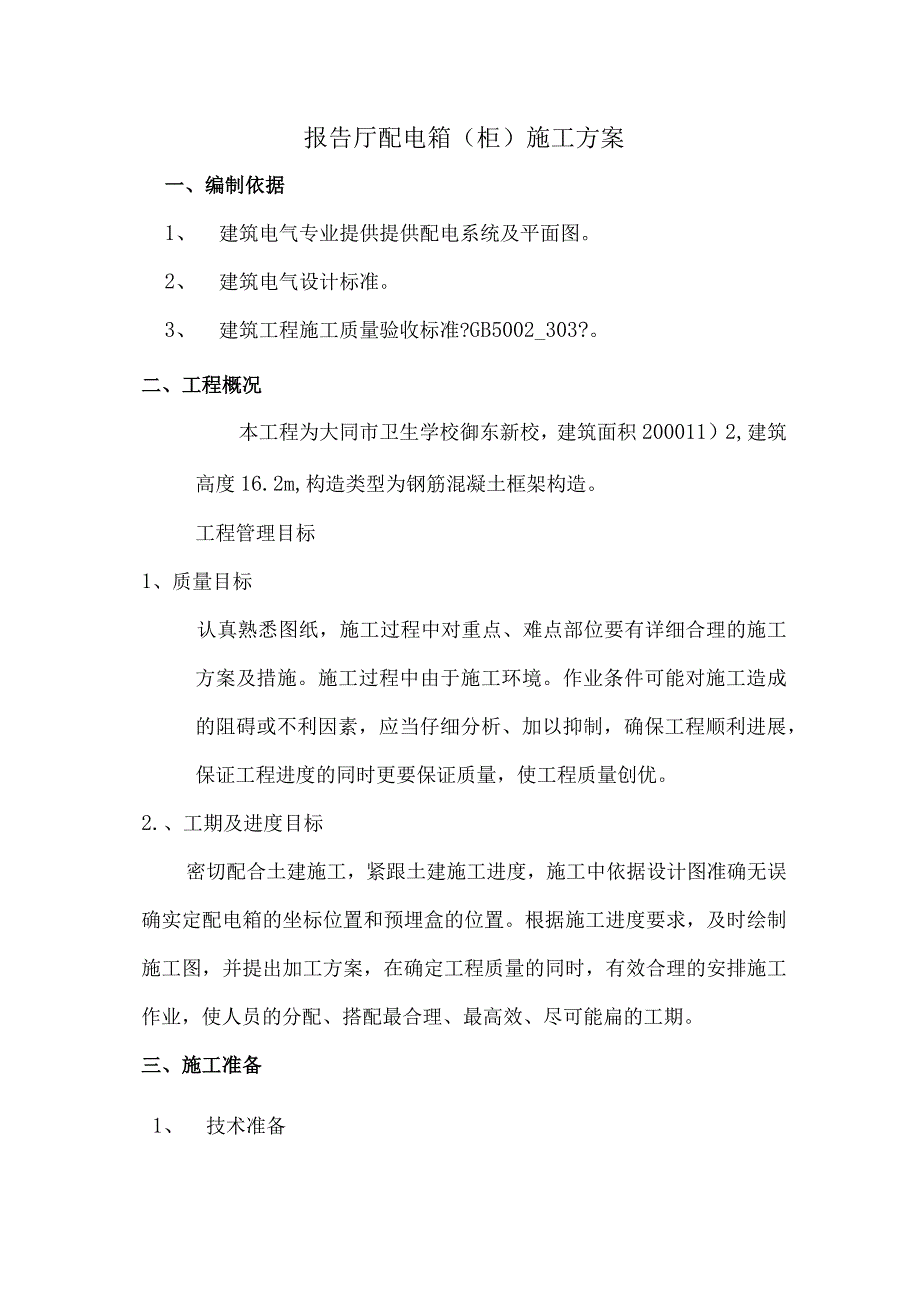

1、报告厅配电箱（柜）施工方案一、编制依据1、 建筑电气专业提供提供配电系统及平面图。2、 建筑电气设计标准。3、 建筑工程施工质量验收标准?GB5002_303?。二、工程概况本工程为大同市卫生学校御东新校，建筑面积200011）2,建筑高度16.2m,构造类型为钢筋混凝土框架构造。工程管理目标1、质量目标认真熟悉图纸，施工过程中对重点、难点部位要有详细合理的施工方案及措施。施工过程中由于施工环境。作业条件可能对施工造成的阻碍或不利因素，应当仔细分析、加以抑制，确保工程顺利进展，保证工程进度的同时更要保证质量，使工程质量创优。2.、工期及进度目标密切配合土建施工，紧跟土建施工进度，施工中依据设计

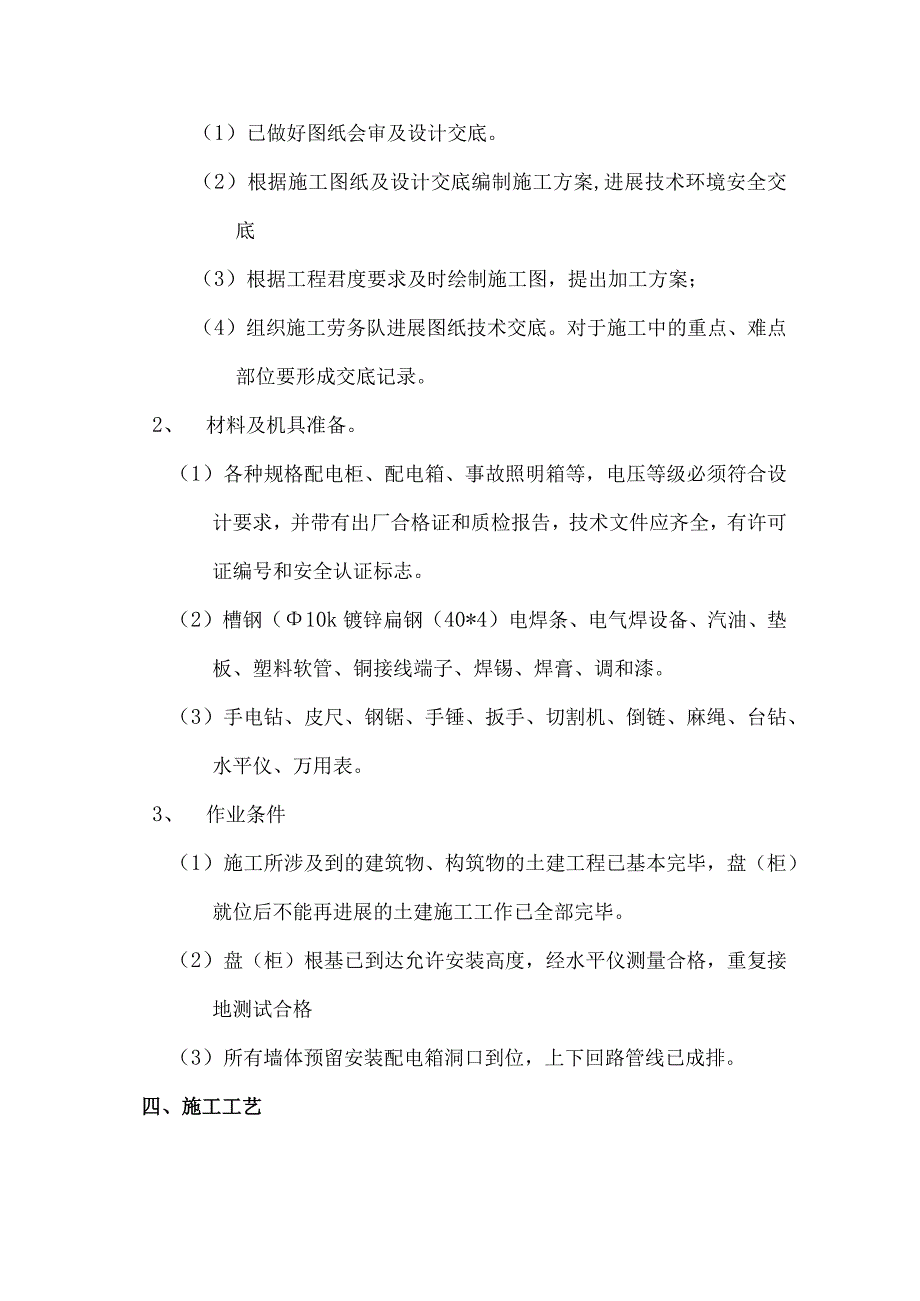

2、图准确无误确实定配电箱的坐标位置和预埋盒的位置。根据施工进度要求，及时绘制施工图，并提出加工方案，在确定工程质量的同时，有效合理的安排施工作业，使人员的分配、搭配最合理、最高效、尽可能扁的工期。三、施工准备1、 技术准备（1）已做好图纸会审及设计交底。（2）根据施工图纸及设计交底编制施工方案,进展技术环境安全交底（3）根据工程君度要求及时绘制施工图，提出加工方案；（4）组织施工劳务队进展图纸技术交底。对于施工中的重点、难点部位要形成交底记录。2、 材料及机具准备。（1）各种规格配电柜、配电箱、事故照明箱等，电压等级必须符合设计要求，并带有出厂合格证和质检报告，技术文件应齐全，有许可证编号和安全

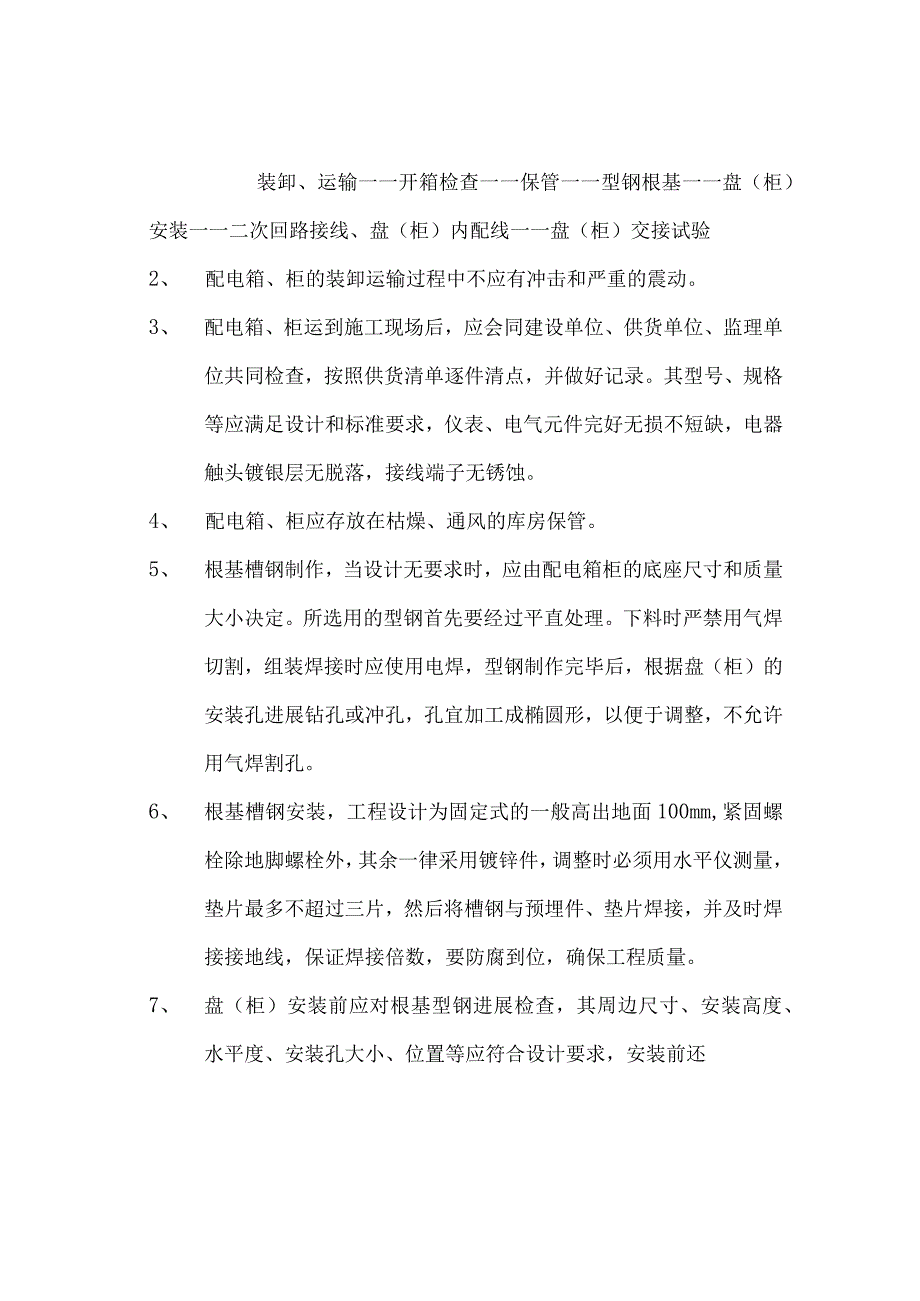

3、认证标志。（2）槽钢（10k镀锌扁钢（40*4）电焊条、电气焊设备、汽油、垫板、塑料软管、铜接线端子、焊锡、焊膏、调和漆。（3）手电钻、皮尺、钢锯、手锤、扳手、切割机、倒链、麻绳、台钻、水平仪、万用表。3、 作业条件（1）施工所涉及到的建筑物、构筑物的土建工程已基本完毕，盘（柜）就位后不能再进展的土建施工工作已全部完毕。（2）盘（柜）根基已到达允许安装高度，经水平仪测量合格，重复接地测试合格（3）所有墙体预留安装配电箱洞口到位，上下回路管线已成排。四、施工工艺装卸、运输一一开箱检查一一保管一一型钢根基一一盘（柜）安装一一二次回路接线、盘（柜）内配线一一盘（柜）交接试验2、 配电箱、柜的装卸运输
4、过程中不应有冲击和严重的震动。3、 配电箱、柜运到施工现场后，应会同建设单位、供货单位、监理单位共同检查，按照供货清单逐件清点，并做好记录。其型号、规格等应满足设计和标准要求，仪表、电气元件完好无损不短缺，电器触头镀银层无脱落，接线端子无锈蚀。4、 配电箱、柜应存放在枯燥、通风的库房保管。5、 根基槽钢制作，当设计无要求时，应由配电箱柜的底座尺寸和质量大小决定。所选用的型钢首先要经过平直处理。下料时严禁用气焊切割，组装焊接时应使用电焊，型钢制作完毕后，根据盘（柜）的安装孔进展钻孔或冲孔，孔宜加工成椭圆形，以便于调整，不允许用气焊割孔。6、 根基槽钢安装，工程设计为固定式的一般高出地面100mm
5、,紧固螺栓除地脚螺栓外，其余一律采用镀锌件，调整时必须用水平仪测量，垫片最多不超过三片，然后将槽钢与预埋件、垫片焊接，并及时焊接接地线，保证焊接倍数，要防腐到位，确保工程质量。7、 盘（柜）安装前应对根基型钢进展检查，其周边尺寸、安装高度、水平度、安装孔大小、位置等应符合设计要求，安装前还应进展清洁处理。当柜体就位后进展垂直度、水平度、盘（柜）间缝隙的检查。8、 二次回路接线、柜内配线，要按系统图施工，接线正确、连接结实。柜内的控制电缆应排列整齐、不穿插，并固定牢靠，不应是接线端子承受机械力。9、 端子板接线，一个接线端子压接一根导线为宜，最对不应超过俩根，敷设时应留有适当的余量。10、全部端
6、子板接线无松动，标志牌无遗漏，字迹清晰。盘（柜）内线束排列整齐，绑扎牢靠，各接地点接地良好。五、质量标准1、 箱柜内的链接、导线连接必须接触严密，金属框架及根基型钢必须接地或接零保护。框架的接地端子间应用编织铜线连接，做好标识。2、 低压成套配电柜和动力照明配电箱应有可靠的电击保护。3、 配电柜与根基型钢连接严密，柜间接缝宽度应一致，并符合标准要求，盘面标识牌、标识框齐全，标注清晰、正确。可动部件操作灵活。4、 二次接线、盘（柜）内配线，接线应正确、连接严密。六、成品保护K制作好的根基型钢应及时安装，防止变形。2、 配电箱（柜）运到现场后，暂不安装时，应采取防雨雪的措施。3、 安装完毕，配电室
7、暂不能通电试运行时，应设专人看管。七、应注意的质量问题1、 根基型钢施焊完毕，应及时清理焊渣，除锈并露出金属光泽,再防腐刷漆。2、 端子板接线，接线端子压接必须严密，确保接触良好。3、 盘（柜）进展试验、调整时，除电工专业人员和配合人员外,其余人员一律不得进入施工现场。4、 进展通电试运行时，至少有俩人参与，参加者必须做好必要的安全防护措施。5、 盘（柜）内的电流互感器未接入仪表或继电器时，二次测必须短接。八、环境、职业安康安全管理措施1、 环境管理措施施工现场应做到工完场清，现场设专业垃圾池，分类存放、及时清运，收集后集中处理。2、 职业安康管理安全管理措施（2）吊装就位必须专业人员操作。（3）设备通电试运行前，必须检查线路接线是否正确，线路绝缘必须符合要求，保护措施是否齐全，确认无误后，方可通电调试。通电试运行阶段应严格值守，严格执行停送电程序。（4）对箱（柜）保护接地的电阻值，PE线和PEN线的规格、中性线重复接地应认真核对，要求标识明显、连接可靠。
