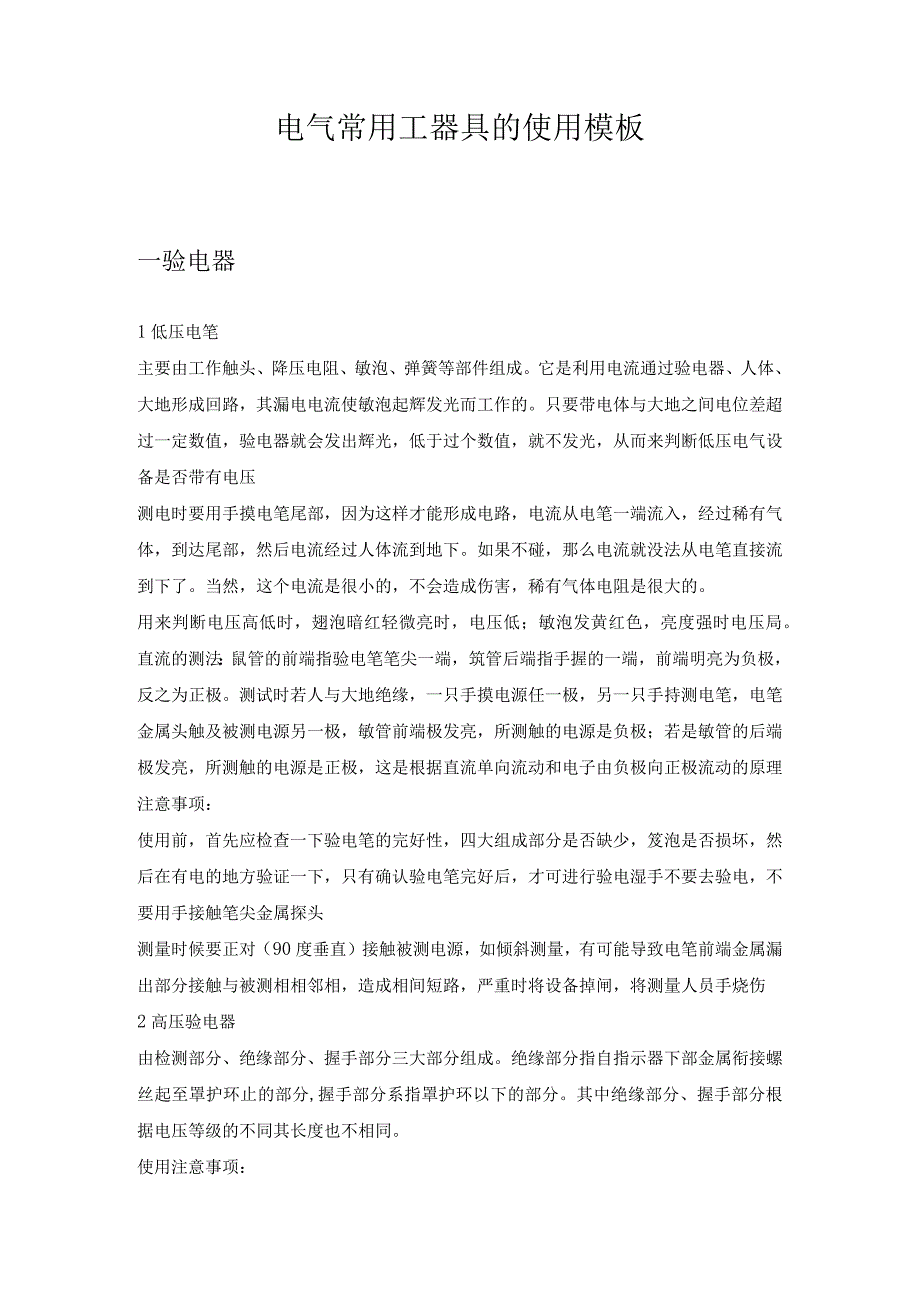

1、电气常用工器具的使用模板一验电器1低压电笔主要由工作触头、降压电阻、敏泡、弹簧等部件组成。它是利用电流通过验电器、人体、大地形成回路，其漏电电流使敏泡起辉发光而工作的。只要带电体与大地之间电位差超过一定数值，验电器就会发出辉光，低于过个数值，就不发光，从而来判断低压电气设备是否带有电压测电时要用手摸电笔尾部，因为这样才能形成电路，电流从电笔一端流入，经过稀有气体，到达尾部，然后电流经过人体流到地下。如果不碰，那么电流就没法从电笔直接流到下了。当然，这个电流是很小的，不会造成伤害，稀有气体电阻是很大的。用来判断电压高低时，翅泡暗红轻微亮时，电压低；敏泡发黄红色，亮度强时电压局。直流的测法：鼠管的
2、前端指验电笔笔尖一端，筑管后端指手握的一端，前端明亮为负极，反之为正极。测试时若人与大地绝缘，一只手摸电源任一极，另一只手持测电笔，电笔金属头触及被测电源另一极，敏管前端极发亮，所测触的电源是负极；若是敏管的后端极发亮，所测触的电源是正极，这是根据直流单向流动和电子由负极向正极流动的原理注意事项：使用前，首先应检查一下验电笔的完好性，四大组成部分是否缺少，笈泡是否损坏，然后在有电的地方验证一下，只有确认验电笔完好后，才可进行验电湿手不要去验电，不要用手接触笔尖金属探头测量时候要正对（90度垂直）接触被测电源，如倾斜测量，有可能导致电笔前端金属漏出部分接触与被测相相邻相，造成相间短路，严重时将设

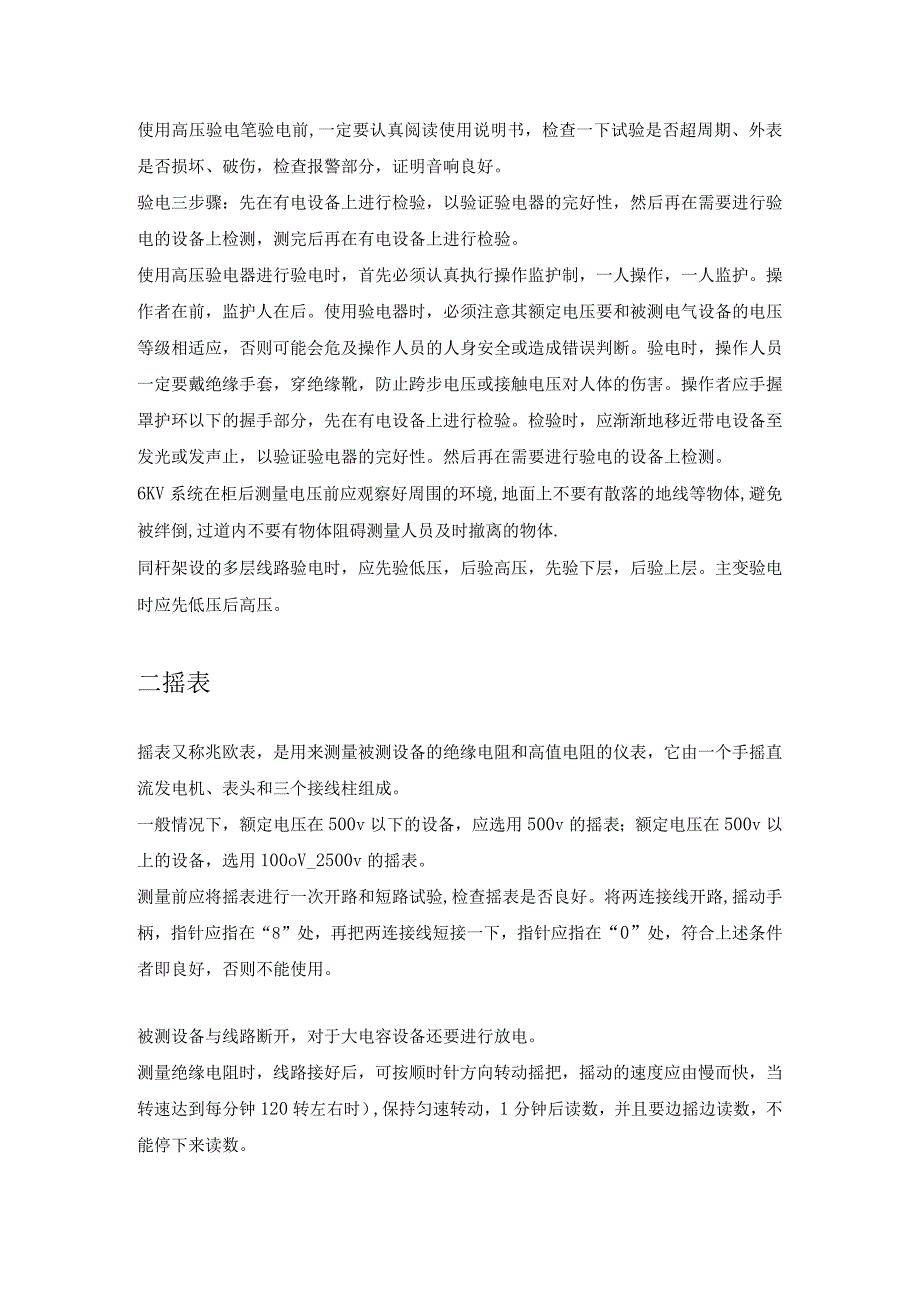

3、备掉闸，将测量人员手烧伤2高压验电器由检测部分、绝缘部分、握手部分三大部分组成。绝缘部分指自指示器下部金属衔接螺丝起至罩护环止的部分,握手部分系指罩护环以下的部分。其中绝缘部分、握手部分根据电压等级的不同其长度也不相同。使用注意事项：使用高压验电笔验电前,一定要认真阅读使用说明书，检查一下试验是否超周期、外表是否损坏、破伤，检查报警部分，证明音响良好。验电三步骤：先在有电设备上进行检验，以验证验电器的完好性，然后再在需要进行验电的设备上检测，测完后再在有电设备上进行检验。使用高压验电器进行验电时，首先必须认真执行操作监护制，一人操作，一人监护。操作者在前，监护人在后。使用验电器时，必须注意其额
4、定电压要和被测电气设备的电压等级相适应，否则可能会危及操作人员的人身安全或造成错误判断。验电时，操作人员一定要戴绝缘手套，穿绝缘靴，防止跨步电压或接触电压对人体的伤害。操作者应手握罩护环以下的握手部分，先在有电设备上进行检验。检验时，应渐渐地移近带电设备至发光或发声止，以验证验电器的完好性。然后再在需要进行验电的设备上检测。6KV系统在柜后测量电压前应观察好周围的环境,地面上不要有散落的地线等物体,避免被绊倒,过道内不要有物体阻碍测量人员及时撤离的物体.同杆架设的多层线路验电时，应先验低压，后验高压，先验下层，后验上层。主变验电时应先低压后高压。二摇表摇表又称兆欧表，是用来测量被测设备的绝缘电
5、阻和高值电阻的仪表，它由一个手摇直流发电机、表头和三个接线柱组成。一般情况下，额定电压在500v以下的设备，应选用500v的摇表；额定电压在500v以上的设备，选用100oV_2500v的摇表。测量前应将摇表进行一次开路和短路试验,检查摇表是否良好。将两连接线开路,摇动手柄，指针应指在“8”处，再把两连接线短接一下，指针应指在“0”处，符合上述条件者即良好，否则不能使用。被测设备与线路断开，对于大电容设备还要进行放电。测量绝缘电阻时，线路接好后，可按顺时针方向转动摇把，摇动的速度应由慢而快，当转速达到每分钟120转左右时）,保持匀速转动，1分钟后读数，并且要边摇边读数，不能停下来读数。摇表的发

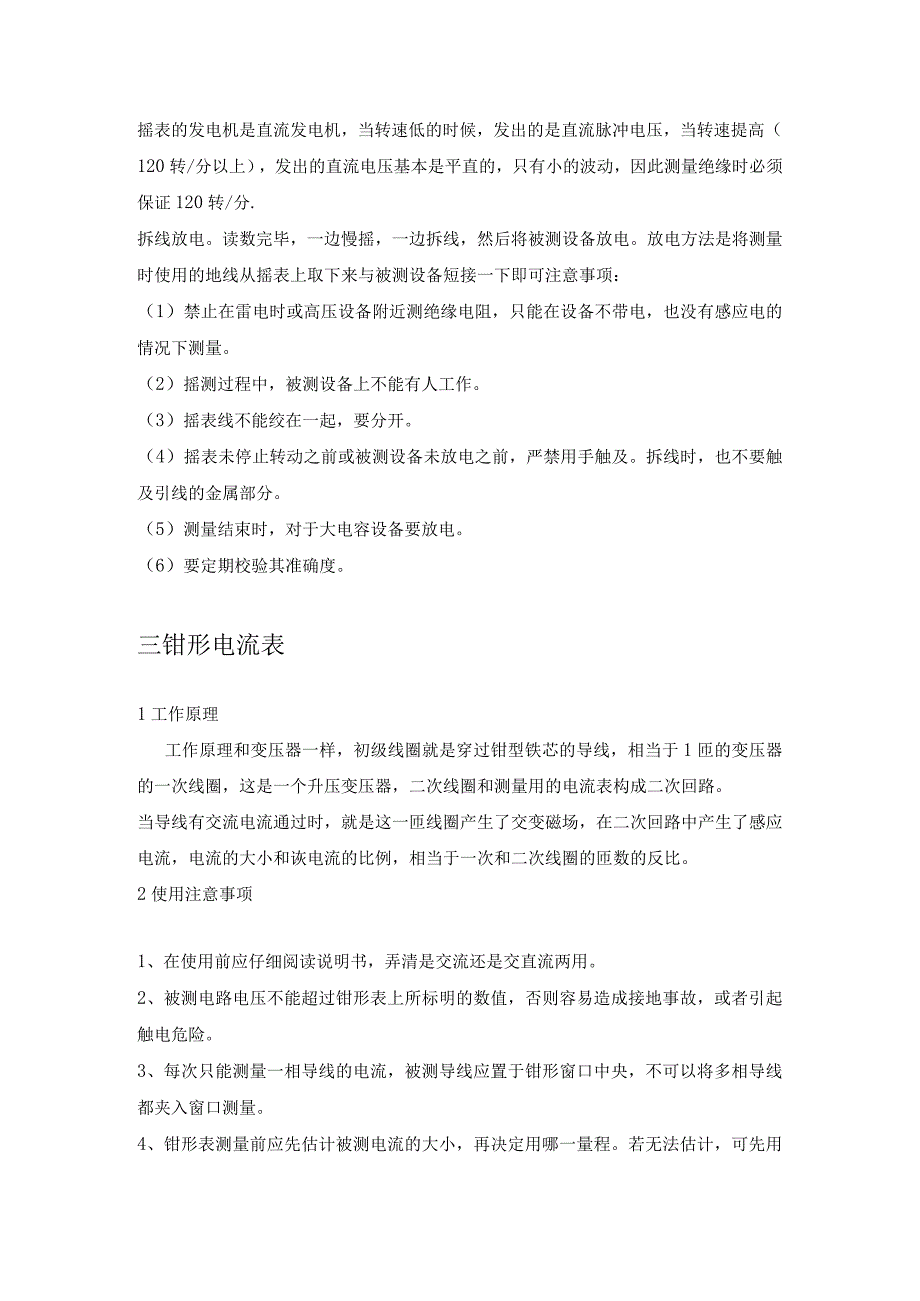

6、电机是直流发电机，当转速低的时候，发出的是直流脉冲电压，当转速提高（120转/分以上），发出的直流电压基本是平直的，只有小的波动，因此测量绝缘时必须保证120转/分.拆线放电。读数完毕，一边慢摇，一边拆线，然后将被测设备放电。放电方法是将测量时使用的地线从摇表上取下来与被测设备短接一下即可注意事项：（1）禁止在雷电时或高压设备附近测绝缘电阻，只能在设备不带电，也没有感应电的情况下测量。（2）摇测过程中，被测设备上不能有人工作。（3）摇表线不能绞在一起，要分开。（4）摇表未停止转动之前或被测设备未放电之前，严禁用手触及。拆线时，也不要触及引线的金属部分。（5）测量结束时，对于大电容设备要放电。（
7、6）要定期校验其准确度。三钳形电流表1工作原理工作原理和变压器一样，初级线圈就是穿过钳型铁芯的导线，相当于1匝的变压器的一次线圈，这是一个升压变压器，二次线圈和测量用的电流表构成二次回路。当导线有交流电流通过时，就是这一匝线圈产生了交变磁场，在二次回路中产生了感应电流，电流的大小和诙电流的比例，相当于一次和二次线圈的匝数的反比。2使用注意事项1、在使用前应仔细阅读说明书，弄清是交流还是交直流两用。2、被测电路电压不能超过钳形表上所标明的数值，否则容易造成接地事故，或者引起触电危险。3、每次只能测量一相导线的电流，被测导线应置于钳形窗口中央，不可以将多相导线都夹入窗口测量。4、钳形表测量前应先估
8、计被测电流的大小，再决定用哪一量程。若无法估计，可先用最大量程档然后适当换小些，以准确读数。不能使用小电流档去测量大电流。以防损坏仪表。5、钳口在测量时闭合要紧密，闭合后如有杂音，可打开钳口重全一次，若杂音仍不能消除时，应检查磁路上各接合面是否光洁，有尘污时要擦拭干净。6、由于钳形电流表本身精度较低，在测量小电流时，可采用下述方法：先将被测电路的导线绕几圈，再放进钳形表的钳口内进行测量。此时钳形表所指示的电流值并非被测量的实际值，实际电流应当为钳形表的读数除以导线缠绕的圈数。7、维修时不要带电操作，以防触电。四安全用具线手套,绝缘手套,绝缘鞋,防护头盔,摇把等,按照安规规定正确使用一、万用表万
9、用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如B1 .万用表的结构（500型）万用表由表头、测量电路及转换开关等三个主要部分组成。（I）表头：它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。测电压时的内阻越大，其性能就越好。表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有r或,指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。
10、第二条标有S和va,指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流IOv以外的其它位置时，即读此条刻度线。第三条标有IOv,指示的是IOV的交流电压值，当转换开关在交、直流电压挡，量程在交流IOV时，即读此条刻度线。第四条标有db,指示的是音频电平。（2）测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成。它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。（3）转换开关其作用是用来选择各种不同的测量线路，以
11、满足不同种类和不同量程的测量要求。转换开关一般有两个，分别标有不同的档位和量程。2 .符号含义（I）S表示交直流（2） V2.5kv4000v表示对于交流电压及2.5kv的直流电压挡，其灵敏度为4000v（3） a-v-表示可测量电流、电压及电阻（4） 45-65-100Ohz表示使用频率范围为1000hz以下，标准工频范围为45-65hz（5） 2000vde表示直流挡的灵敏度为20003v钳表和摇表盘上的符号与上述符号相似（其他因为符号格式不对不能全部写上表示磁电系整流式有机械反作用力仪表1表示三级防外磁场表示水平放置）（6） 用表的使用（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主
12、要作用。（2）进行机械调零。（3）根据被测量的种类及大小，选择转换开关的挡位及量程，找出对应的刻度线。（4）选择表笔插孔的位置。（5）测量电压：测量电压（或电流）时要选择好量程，如果用小量程去测量大电压，则会有烧表的危险；如果用大量程去测量小电压，那么指针偏转太小,无法读数。量程的选择应尽量使指针偏转到满刻度的2/3左右。如果事先不清楚被测电压的大小时，应先选择最高量程挡，然后逐渐减小到合适的量程。a.交流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于交流电压的合适量程上，万用表两表笔和被测电路或负载并联即可。b.直流电压的测量：将万用表的一个转换开关置于交、直流电压
13、挡，另一个转换开关置于直流电压的合适量程上，且“+”表笔（红表笔）接到高电位处，表笔（黑表笔）接到低电位处，即让电流从“+”表笔流入，从表笔流出。若表笔接反，表头指针会反方向偏转，容易撞弯指针。（6）测电流：测量直流电流时，将万用表的一个转换开关置于直流电流挡,另一个转换开关置于50ua到500ma的合适量程上，电流的量程选择和读数方法与电压一样。测量时必须先断开电路，然后按照电流从“+”到的方向，将万用表串联到被测电路中，即电流从红表笔流入，从黑表笔流出。如果误将万用表与负载并联，则因表头的内阻很小，会造成短路烧毁仪表。其读数方法如下：实际值=指示值X量程/满偏（7）测电阻：用万用表测量电阻
14、时，应按下列方法操作：a.选择合适的倍率挡。万用表欧姆挡的刻度线是不均匀的，所以倍率挡的选择应使指针停留在刻度线较稀的部分为宜，且指针越接近刻度尺的中间，读数越准确。一般情况下，应使指针指在刻度尺的1323间。b.欧姆调零。测量电阻之前，应将2个表笔短接，同时调节“欧姆（电气）调零旋钮”，使指针刚好指在欧姆刻度线右边的零位。如果指针不能调到零位，说明电池电压不足或仪表内部有问题。并且每换一次倍率挡，都要再次进行欧姆调零，以保证测量准确。c.读数：表头的读数乘以倍率，就是所测电阻的电阻值。（8）注意事项:a.在测电流、电压时，不能带电换量程b.选择量程时，要先选大的，后选小的，尽量使被测值接近于
15、量程c.测电阻时，不能带电测量。因为测量电阻时，万用表由内部电池供电，如果带电测量则相当于接入一个额外的电源，可能损坏表头。&用毕，应使转换开关在交流电压最大挡位或空挡上。（7） 字万用表现在，数字式测量仪表已成为主流，有取代模拟式仪表的趋势。与模拟式仪表相比，数字式仪表灵敏度高，准确度高，显示清晰，过载能力强，便于携带，使用更简单。下面以vc9802型数字万用表为例，简单介绍其使用方法和注意事项。（1）使用方法：a.使用前，应认真阅读有关的使用说明书，熟悉电源开关、量程开关、插孔、特殊插口的作用.b.将电源开关置于On位置。c.交直流电压的测量：根据需要将量程开关拨至dev（直流）或acv（
16、交流）的合适量程，红表笔插入V孔，黑表笔插入COm孔，并将表笔与被测线路并联，读数即显示。d.交直流电流的测量：将量程开关拨至dca（直流）或aca（交流）的合适量程，红表笔插入ma孔（V20Oma时）或IOaJL（20Oma时），黑表笔插入Com孔，并将万用表串联在被测电路中即可。测量直流量时，数字万用表能自动显示极性。已电阻的测量：将量程开关拨至的合适量程，红表笔插入v/3孔，黑表笔插入Com孔。如果被测电阻值超出所选择量程的最大值，万用表将显示“1”,这时应选择更高的量程。测量电阻时，红表笔为正极，黑表笔为负极，这与指针式万用表正好相反。因此，测量晶体管、电解电容器等有极性的元器件时，必须注意
