《金相检验员考试：金相检验员考试考试资料三.docx》由会员分享，可在线阅读，更多相关《金相检验员考试：金相检验员考试考试资料三.docx（4页珍藏版）》请在第壹文秘上搜索。

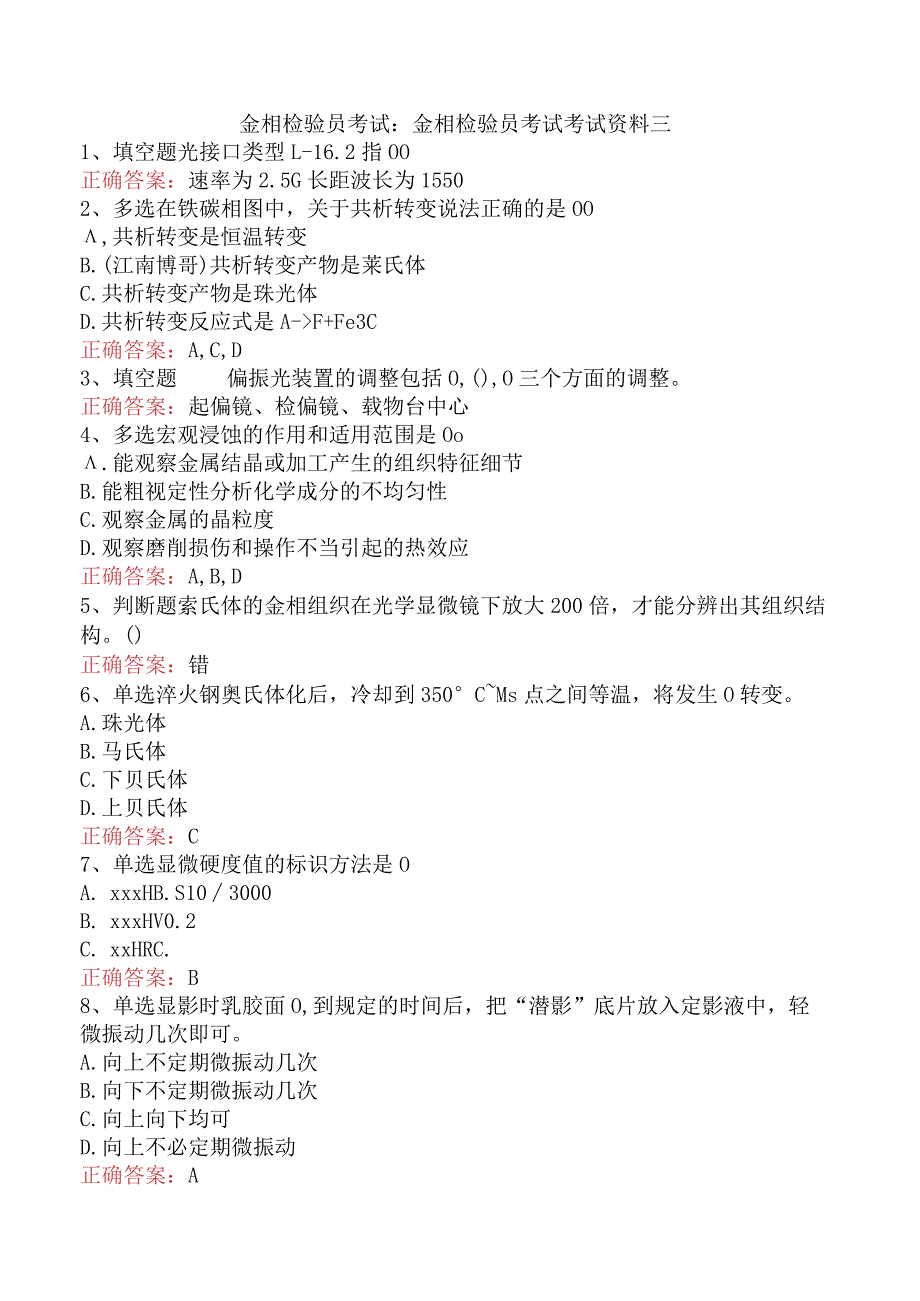

1、金相检验员考试：金相检验员考试考试资料三1、填空题光接口类型L-16.2指OO正确答案：速率为2.5G长距波长为15502、多选在铁碳相图中，关于共析转变说法正确的是OO,共析转变是恒温转变B.(江南博哥)共析转变产物是莱氏体C.共析转变产物是珠光体D.共析转变反应式是A-F+Fe3C正确答案：A,C,D3、填空题偏振光装置的调整包括O,(),O三个方面的调整。正确答案：起偏镜、检偏镜、载物台中心4、多选宏观浸蚀的作用和适用范围是Oo.能观察金属结晶或加工产生的组织特征细节B.能粗视定性分析化学成分的不均匀性C.观察金属的晶粒度D.观察磨削损伤和操作不当引起的热效应正确答案：A,B,D5、判断

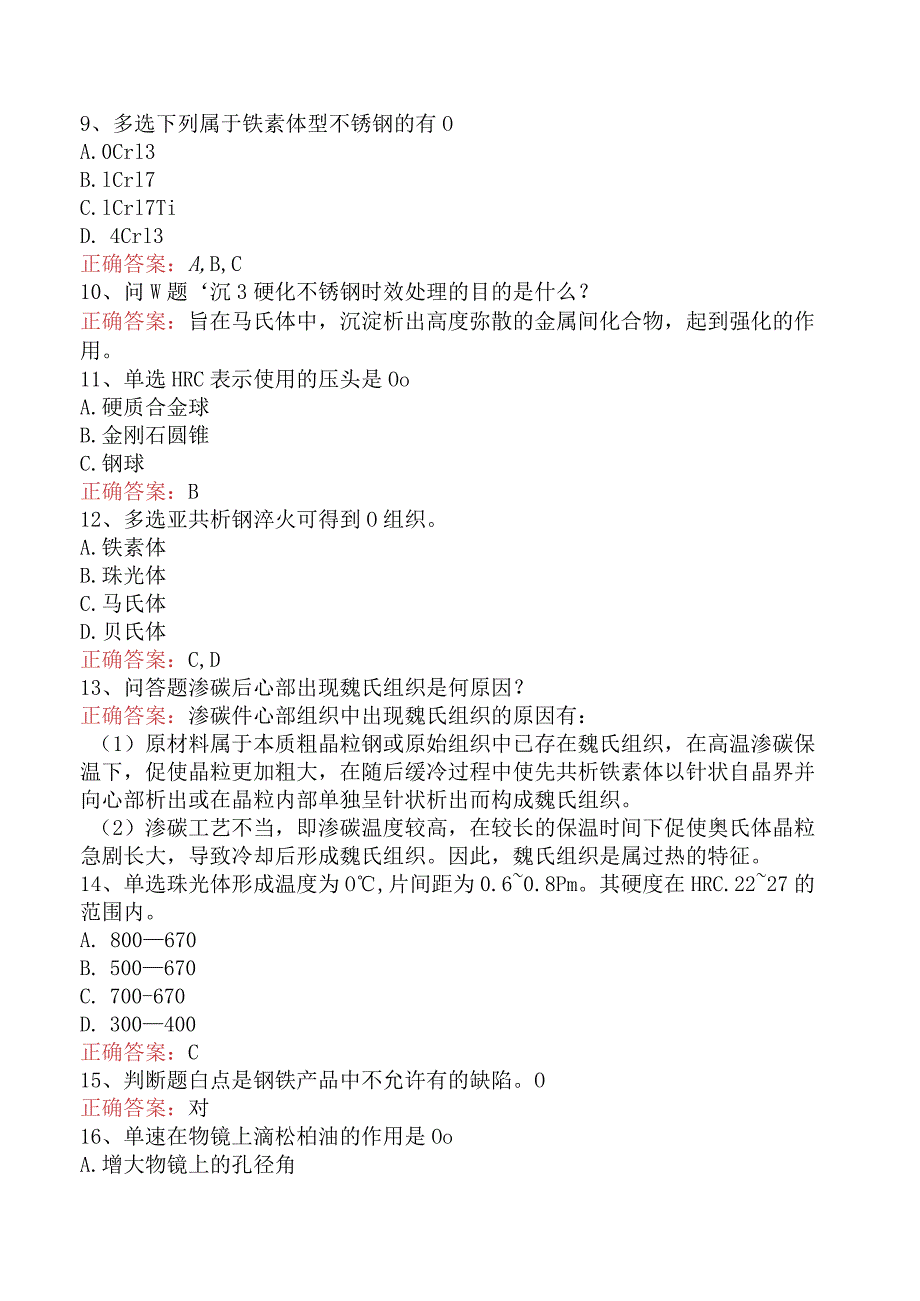

2、题索氏体的金相组织在光学显微镜下放大200倍，才能分辨出其组织结构。()正确答案：错6、单选淬火钢奥氏体化后，冷却到350CMs点之间等温，将发生O转变。A.珠光体B.马氏体C.下贝氏体D.上贝氏体正确答案：C7、单选显微硬度值的标识方法是OA. xxxHB.S103000B. xxxHV0.2C. xxHRC.正确答案：B8、单选显影时乳胶面O,到规定的时间后，把“潜影”底片放入定影液中，轻微振动几次即可。A.向上不定期微振动几次B.向下不定期微振动几次C.向上向下均可D.向上不必定期微振动正确答案：A9、多选下列属于铁素体型不锈钢的有OA.0Crl3B.lCrl7C.lCrl7TiD. 4
3、Crl3正确答案：A,B,C10、问W题沉3硬化不锈钢时效处理的目的是什么？正确答案：旨在马氏体中，沉淀析出高度弥散的金属间化合物，起到强化的作用。11、单选HRC表示使用的压头是OoA.硬质合金球B.金刚石圆锥C.钢球正确答案：B12、多选亚共析钢淬火可得到O组织。A.铁素体B.珠光体C.马氏体D.贝氏体正确答案：C,D13、问答题渗碳后心部出现魏氏组织是何原因？正确答案：渗碳件心部组织中出现魏氏组织的原因有：（1）原材料属于本质粗晶粒钢或原始组织中已存在魏氏组织，在高温渗碳保温下，促使晶粒更加粗大，在随后缓冷过程中使先共析铁素体以针状自晶界并向心部析出或在晶粒内部单独呈针状析出而构成魏氏组

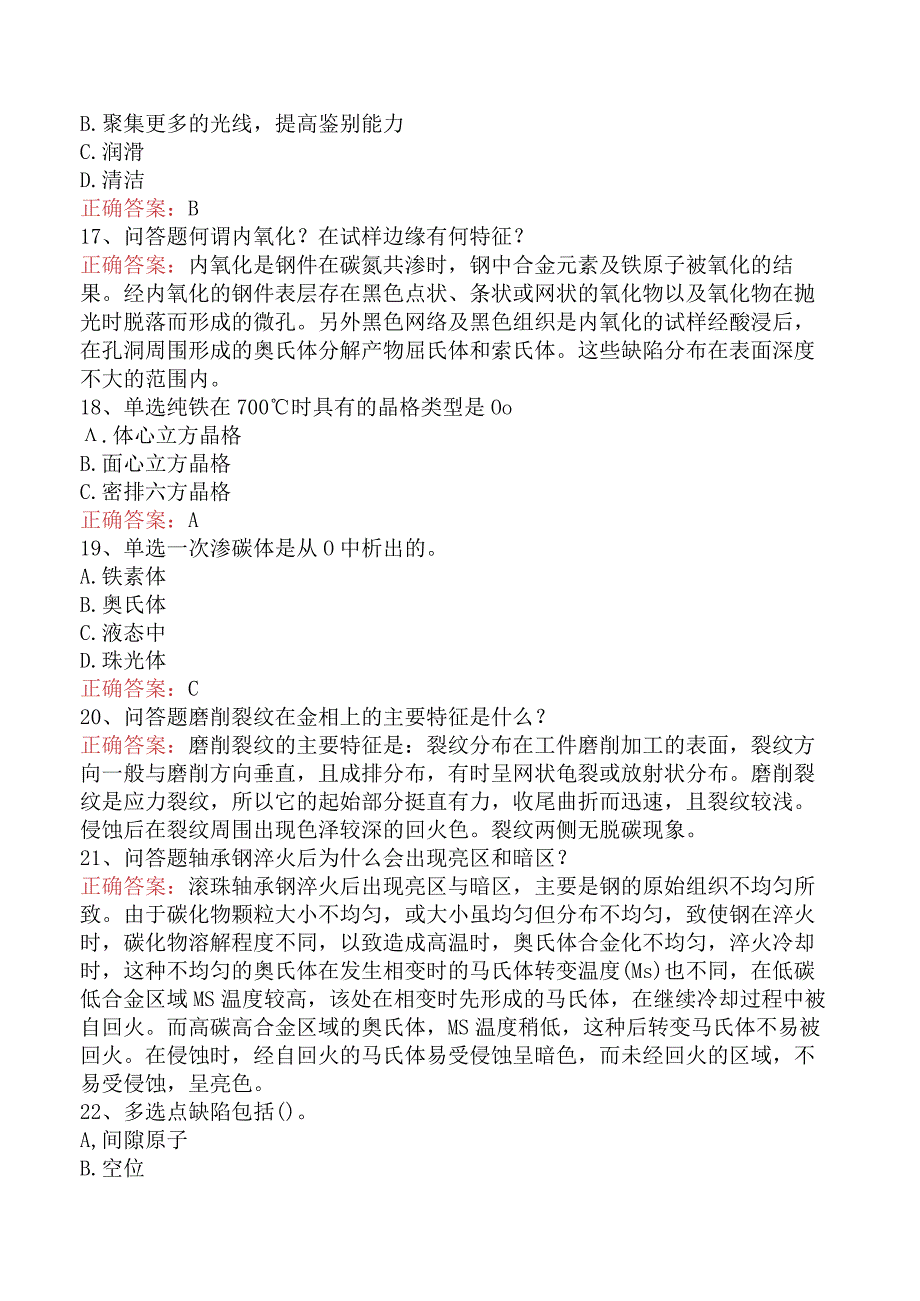

4、织。（2）渗碳工艺不当，即渗碳温度较高，在较长的保温时间下促使奥氏体晶粒急剧长大，导致冷却后形成魏氏组织。因此，魏氏组织是属过热的特征。14、单选珠光体形成温度为O,片间距为0.60.8Pm。其硬度在HRC.2227的范围内。A. 800670B. 500670C. 700-670D. 300400正确答案：C15、判断题白点是钢铁产品中不允许有的缺陷。O正确答案：对16、单速在物镜上滴松柏油的作用是OoA.增大物镜上的孔径角B.聚集更多的光线，提高鉴别能力C.润滑D.清洁正确答案：B17、问答题何谓内氧化？在试样边缘有何特征？正确答案：内氧化是钢件在碳氮共渗时，钢中合金元素及铁原子被氧化的结
5、果。经内氧化的钢件表层存在黑色点状、条状或网状的氧化物以及氧化物在抛光时脱落而形成的微孔。另外黑色网络及黑色组织是内氧化的试样经酸浸后，在孔洞周围形成的奥氏体分解产物屈氏体和索氏体。这些缺陷分布在表面深度不大的范围内。18、单选纯铁在700时具有的晶格类型是Oo.体心立方晶格B.面心立方晶格C.密排六方晶格正确答案：A19、单选一次渗碳体是从O中析出的。A.铁素体B.奥氏体C.液态中D.珠光体正确答案：C20、问答题磨削裂纹在金相上的主要特征是什么？正确答案：磨削裂纹的主要特征是：裂纹分布在工件磨削加工的表面，裂纹方向一般与磨削方向垂直，且成排分布，有时呈网状龟裂或放射状分布。磨削裂纹是应力裂
6、纹，所以它的起始部分挺直有力，收尾曲折而迅速，且裂纹较浅。侵蚀后在裂纹周围出现色泽较深的回火色。裂纹两侧无脱碳现象。21、问答题轴承钢淬火后为什么会出现亮区和暗区？正确答案：滚珠轴承钢淬火后出现亮区与暗区，主要是钢的原始组织不均匀所致。由于碳化物颗粒大小不均匀，或大小虽均匀但分布不均匀，致使钢在淬火时，碳化物溶解程度不同，以致造成高温时，奥氏体合金化不均匀，淬火冷却时，这种不均匀的奥氏体在发生相变时的马氏体转变温度(Ms)也不同，在低碳低合金区域MS温度较高，该处在相变时先形成的马氏体，在继续冷却过程中被自回火。而高碳高合金区域的奥氏体，MS温度稍低，这种后转变马氏体不易被回火。在侵蚀时，经自
7、回火的马氏体易受侵蚀呈暗色，而未经回火的区域，不易受侵蚀，呈亮色。22、多选点缺陷包括()。A,间隙原子B.空位C.晶界D.置换原子正确答案：A,B,D23、判断题在正交偏振光下观察透明球状夹杂物时，可看到黑十字和等色环。（）正确答案：对24、填空题渗碳层中出现针状渗碳体的原因是O,这是渗碳O组织的特征。正确答案：实际渗碳温度过高，过热25、判断题马氏体是硬而脆的组织。O正确答案：错26、判断题下贝氏体形态与高碳马氏体的形态很相似，都呈片状或针状，但是由于下贝氏体中有碳化物存在，较易侵蚀，在光镜下颜色较深黑。O正确答案：对27、判断题Al-Cu-Mg锻造铝合金中产生时效的主要相是T相和B相。O正确答案：错28、判断题共析钢由奥氏体相区缓慢冷至室温时的组织为珠光体加一次渗碳体。（）正确答案：错29、判断题耐磨铸铁的渗碳体含量应控制在5%以下。O正确答案：错30、判断题锻造折叠，其折纹两侧有严重的氧化脱碳现象。（）正确答案：对
