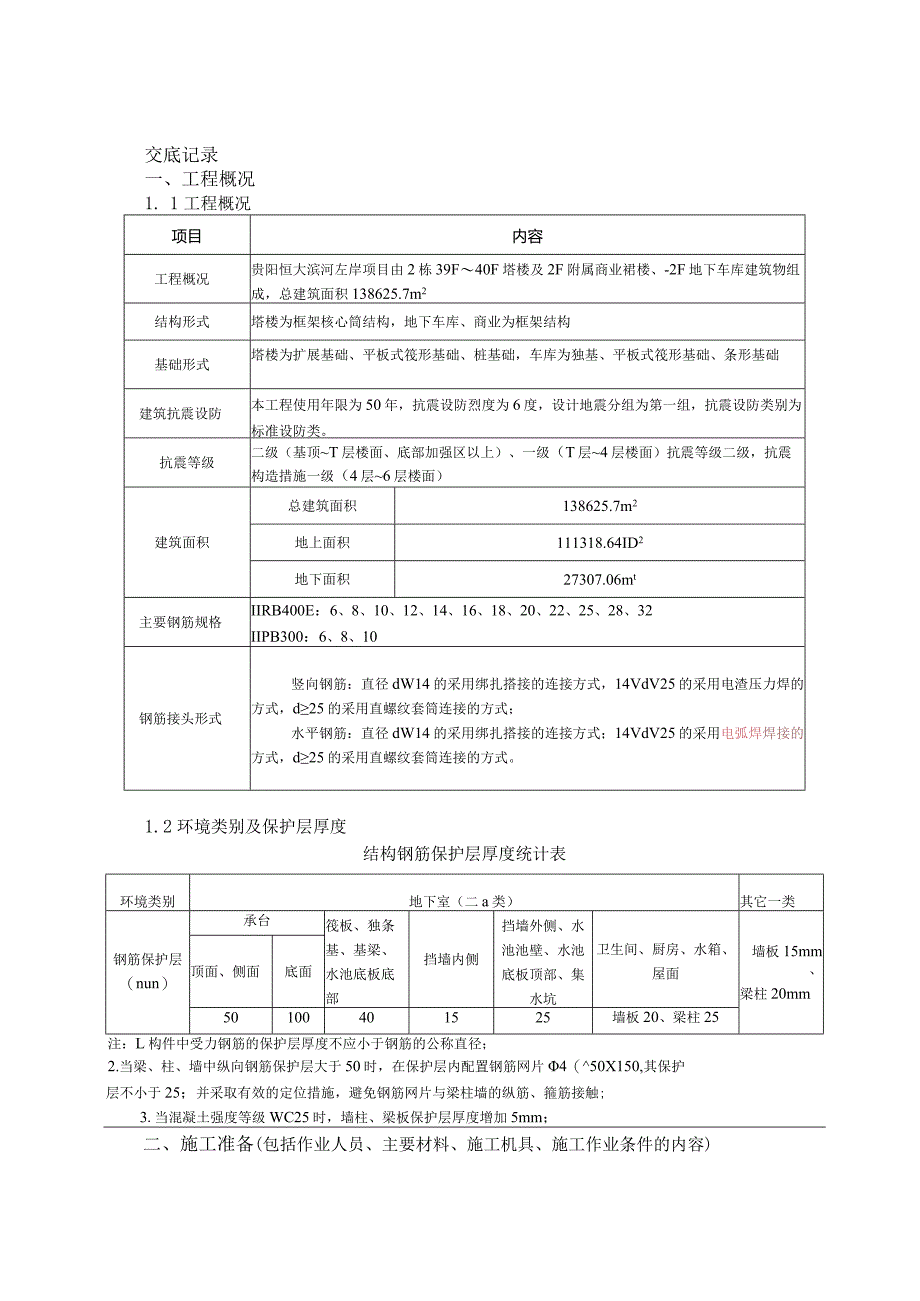

钢筋安装技术交底.docx_第1页
第1页 / 共13页

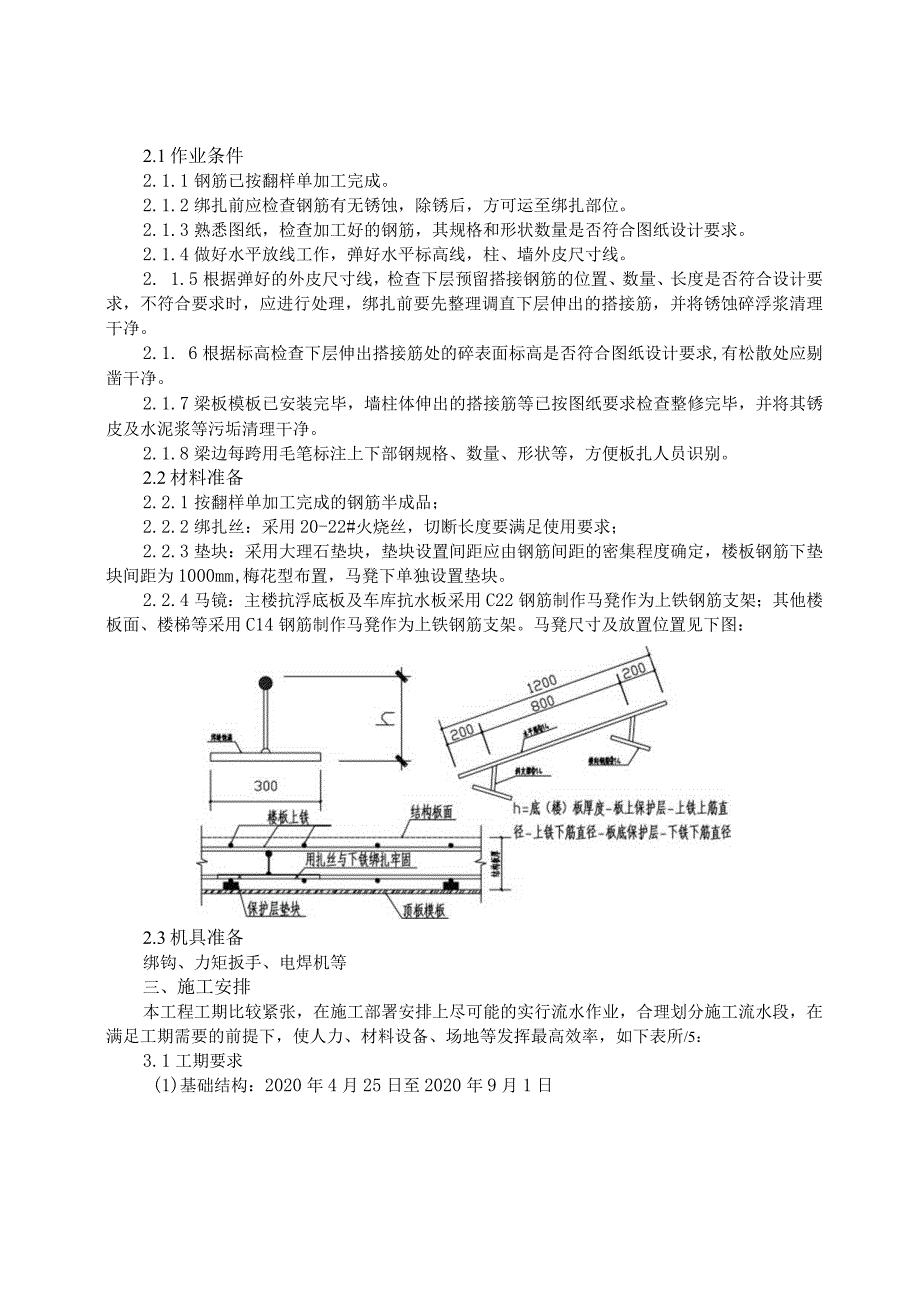

钢筋安装技术交底.docx_第2页
第2页 / 共13页

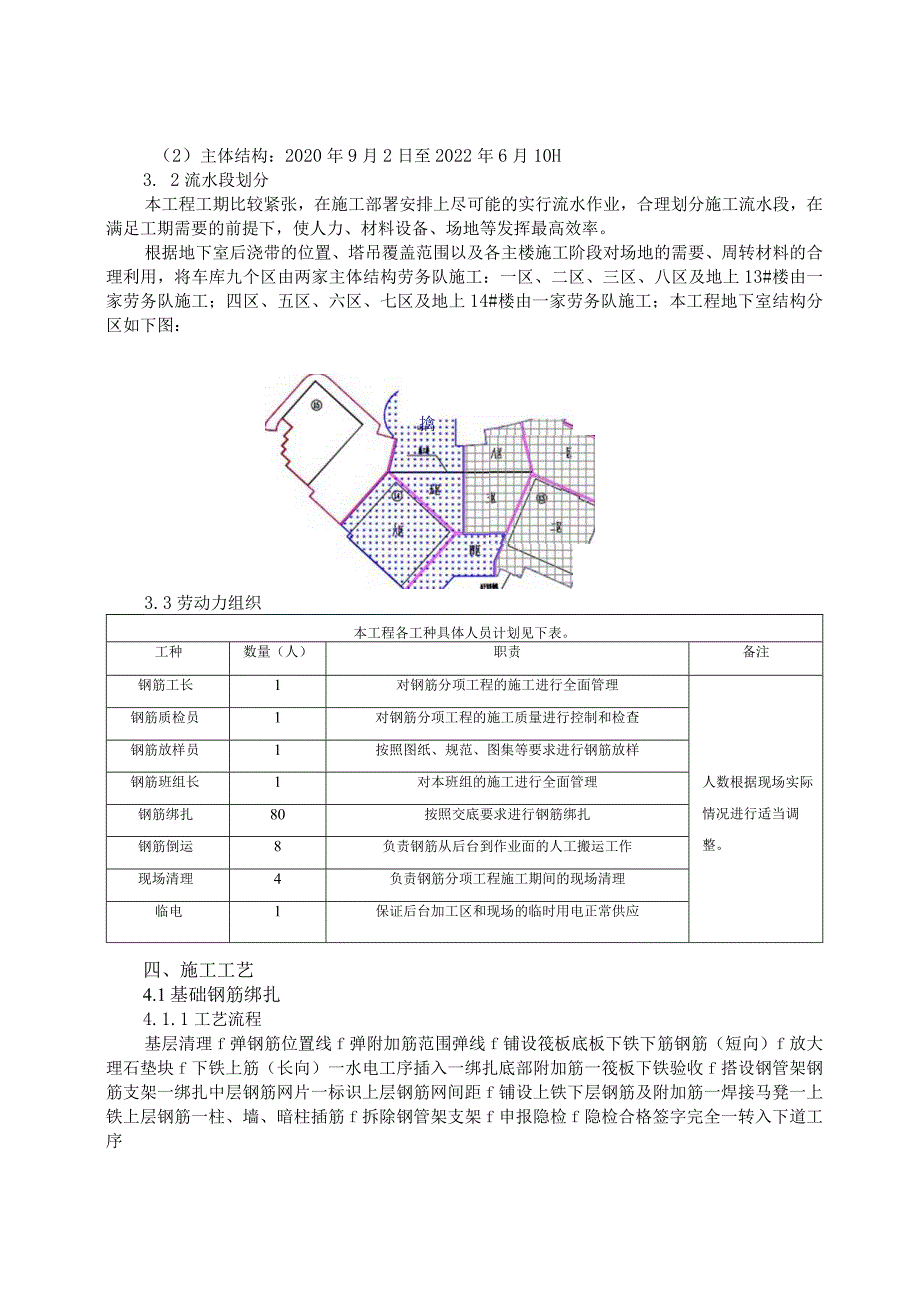

钢筋安装技术交底.docx_第3页
第3页 / 共13页
钢筋安装技术交底.docx_第4页
第4页 / 共13页
钢筋安装技术交底.docx_第5页
第5页 / 共13页
钢筋安装技术交底.docx_第6页
第6页 / 共13页
钢筋安装技术交底.docx_第7页
第7页 / 共13页
钢筋安装技术交底.docx_第8页
第8页 / 共13页
钢筋安装技术交底.docx_第9页
第9页 / 共13页
钢筋安装技术交底.docx_第10页
第10页 / 共13页
亲,该文档总共13页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《钢筋安装技术交底.docx》由会员分享,可在线阅读,更多相关《钢筋安装技术交底.docx(13页珍藏版)》请在第壹文秘上搜索。

1、交底记录一、工程概况1. 1工程概况项目内容工程概况贵阳恒大滨河左岸项目由2栋39F40F塔楼及2F附属商业裙楼、-2F地下车库建筑物组成,总建筑面积138625.7m2结构形式塔楼为框架核心筒结构,地下车库、商业为框架结构基础形式塔楼为扩展基础、平板式筏形基础、桩基础,车库为独基、平板式筏形基础、条形基础建筑抗震设防本工程使用年限为50年,抗震设防烈度为6度,设计地震分组为第一组,抗震设防类别为标准设防类。抗震等级二级(基顶T层楼面、底部加强区以上)、一级(T层4层楼面)抗震等级二级,抗震构造措施一级(4层6层楼面)建筑面积总建筑面积138625.7m2地上面积111318.64ID2地下面

2、积27307.06mt主要钢筋规格IIRB400E:6、8、10、12、14、16、18、20、22、25、28、32IIPB300:6、8、10钢筋接头形式竖向钢筋:直径dW14的采用绑扎搭接的连接方式,14VdV25的采用电渣压力焊的方式,d25的采用直螺纹套筒连接的方式;水平钢筋:直径dW14的采用绑扎搭接的连接方式;14VdV25的采用电弧焊焊接的方式,d25的采用直螺纹套筒连接的方式。1.2环境类别及保护层厚度结构钢筋保护层厚度统计表环境类别地下室(二a类)其它一类钢筋保护层(nun)承台筏板、独条基、基梁、水池底板底部挡墙内侧挡墙外侧、水池池壁、水池底板顶部、集水坑卫生间、厨房、水

3、箱、屋面墙板15mm、梁柱20mm顶面、侧面底面50100401525墙板20、梁柱25注:L构件中受力钢筋的保护层厚度不应小于钢筋的公称直径;2.当梁、柱、墙中纵向钢筋保护层大于50时,在保护层内配置钢筋网片4(50X150,其保护层不小于25;并采取有效的定位措施,避免钢筋网片与梁柱墙的纵筋、箍筋接触;3.当混凝土强度等级WC25时,墙柱、梁板保护层厚度增加5mm;二、施工准备(包括作业人员、主要材料、施工机具、施工作业条件的内容)2.1作业条件2.1.1钢筋已按翻样单加工完成。2.1.2绑扎前应检查钢筋有无锈蚀,除锈后,方可运至绑扎部位。2.1.3熟悉图纸,检查加工好的钢筋,其规格和形状

4、数量是否符合图纸设计要求。2.1.4做好水平放线工作,弹好水平标高线,柱、墙外皮尺寸线。2. 1.5根据弹好的外皮尺寸线,检查下层预留搭接钢筋的位置、数量、长度是否符合设计要求,不符合要求时,应进行处理,绑扎前要先整理调直下层伸出的搭接筋,并将锈蚀碎浮浆清理干净。2.1. 6根据标高检查下层伸出搭接筋处的碎表面标高是否符合图纸设计要求,有松散处应剔凿干净。2.1.7梁板模板已安装完毕,墙柱体伸出的搭接筋等已按图纸要求检查整修完毕,并将其锈皮及水泥浆等污垢清理干净。2.1.8梁边每跨用毛笔标注上下部钢规格、数量、形状等,方便板扎人员识别。2.2材料准备2.2.1按翻样单加工完成的钢筋半成品;2.

5、2.2绑扎丝:采用20-22#火烧丝,切断长度要满足使用要求;2.2.3垫块:采用大理石垫块,垫块设置间距应由钢筋间距的密集程度确定,楼板钢筋下垫块间距为1000mm,梅花型布置,马凳下单独设置垫块。2.2.4马镜:主楼抗浮底板及车库抗水板采用C22钢筋制作马凳作为上铁钢筋支架;其他楼板面、楼梯等采用C14钢筋制作马凳作为上铁钢筋支架。马凳尺寸及放置位置见下图:2.3机具准备绑钩、力矩扳手、电焊机等三、施工安排本工程工期比较紧张,在施工部署安排上尽可能的实行流水作业,合理划分施工流水段,在满足工期需要的前提下,使人力、材料设备、场地等发挥最高效率,如下表所/5:3.1工期要求(1)基础结构:2

6、020年4月25日至2020年9月1日(2)主体结构:2020年9月2日至2022年6月10H3. 2流水段划分本工程工期比较紧张,在施工部署安排上尽可能的实行流水作业,合理划分施工流水段,在满足工期需要的前提下,使人力、材料设备、场地等发挥最高效率。根据地下室后浇带的位置、塔吊覆盖范围以及各主楼施工阶段对场地的需要、周转材料的合理利用,将车库九个区由两家主体结构劳务队施工:一区、二区、三区、八区及地上13#楼由一家劳务队施工;四区、五区、六区、七区及地上14#楼由一家劳务队施工;本工程地下室结构分区如下图:擒:3.3劳动力组织本工程各工种具体人员计划见下表。工种数量(人)职责备注钢筋工长1对

7、钢筋分项工程的施工进行全面管理人数根据现场实际情况进行适当调整。钢筋质检员1对钢筋分项工程的施工质量进行控制和检查钢筋放样员1按照图纸、规范、图集等要求进行钢筋放样钢筋班组长1对本班组的施工进行全面管理钢筋绑扎80按照交底要求进行钢筋绑扎钢筋倒运8负责钢筋从后台到作业面的人工搬运工作现场清理4负责钢筋分项工程施工期间的现场清理临电1保证后台加工区和现场的临时用电正常供应四、施工工艺4.1基础钢筋绑扎4.1.1工艺流程基层清理f弹钢筋位置线f弹附加筋范围弹线f铺设筏板底板下铁下筋钢筋(短向)f放大理石垫块f下铁上筋(长向)一水电工序插入一绑扎底部附加筋一筏板下铁验收f搭设钢管架钢筋支架一绑扎中层

8、钢筋网片一标识上层钢筋网间距f铺设上铁下层钢筋及附加筋一焊接马凳一上铁上层钢筋一柱、墙、暗柱插筋f拆除钢管架支架f申报隐检f隐检合格签字完全一转入下道工序4. 1.2施工要点绑底板下层网片钢筋:a.根据在防水保护层弹好的钢筋位置线,再用红墨线弹出附加筋的范围,先铺集水坑、电梯基坑下层钢筋,要求接头在同一连接区段内接头面积百分率为50%,即同连接区段钢筋在35d和500mm的长度内不得有两个接头。b.后铺下层网片上面的长向钢筋,钢筋接头采用机械连接,要求接头在同一连接区段相互错开50%,在同一根钢筋上应不超过两个接头。c.绑扎底部附加筋:根据弹出附加筋范围依次绑扎局部底部附加筋。d.防止出现质量

9、通病:由于底板钢筋施工要求较复杂,此处一定要注意钢筋直螺纹接头按要求错开的问题。绑扎底板上层网片钢筋:绑扎上层网片下铁:先在钢管支架上绑架立筋,在架立筋上划好的钢筋位置线,按图纸耍求,顺序放置上铁网的下层钢筋和上铁附加筋,再铺设上铁上层钢筋,钢筋接头采用机械连接,要求接头在同一连接区段相互错开50%,同一钢筋尽量减少接头。绑扎框柱和墙体插筋:根据放好的柱和墙体位置线,将柱和墙体插筋绑扎就位,并和底板钢筋点焊固定。要求同一连接区段接头均错开50%,框柱、暗柱插筋伸至筏板底,做15d弯钩,墙体竖向分布筋插筋间隔伸至基础底,弯钩长度215d。锚固部分柱绑扎不少于两道封闭箍筋且间距W500mm,且在基

10、础顶面(层高的1/6,柱截面长边尺寸,500m,三个值中取大值)范围内不得有接头。墙体绑扎不少于两道水平筋和拉筋,墙体上端用水平定位框定位,水平定位框绑扎于与墙体起步筋相临的水平筋上,绑扎牢固,调整到位,保证插筋垂直,不歪斜、不倾倒、不变位。相邻的钢筋按照墙、柱施工交底错开规定距离。4 .1.3马镜钢筋设置马凳需沿上铁筋垂直方向通长布置,马凳间距Loiib同时保证每道盖铁最少布置两道马凳,其中第一道马凳位于盖铁根部距离墙边300mm位置,最后一道位于盖铁端部弯钩拐角处。马凳横向钢筋需用扎丝与其架设的下铁钢筋绑扎固定。5 .2柱钢筋绑扎4. 2.1工艺流程:弹柱皮位置线、模板外控制线一清理柱根部

11、浮浆到露出全部石子一清理柱根部钢筋污渍一修整下层伸出的柱预留钢筋一将柱子箍筋叠放在预留钢筋上一用直螺纹套筒连接柱主筋一在柱顶绑扎定位箍筋一在柱子主筋上标识箍筋间距一按标识的间距将箍筋从上到下与柱子主筋绑扎到位。5. 2.2操作要点:(1)绑扎柱箍筋过程中,按照己画好的箍筋位置线,将己套好的箍筋往上移动,由上而下绑扎,箍筋与主筋连接宜采用套扣绑扎,主筋与箍筋非转角部分的相交点成梅花交错绑扎。(2)框架柱上下两端箍筋要求按设计和规范要求加密,加密长度及加密区内箍筋间距应符合设计图纸和抗震规范要求。(3)为避免梁柱接头处钢筋位置相互冲突,同时控制柱子竖向主筋的位置,在柱子的中部、上部设置两道定位箍筋

12、。4.2.3框架柱定位措施工艺方法:柱混凝土浇注前,为防止浇注过程中对柱钢筋间距及其保护层的影响,加设定位框。柱纵筋定距框采用HRB400C16加工,定距框设置于柱顶端和下端各一道,根据柱主筋位置及大小,配置定位框。控制要点:加工尺寸、安放位置以及数量,定位筋两头做防锈处理。质量控制:钢筋间距允许偏差IOnlm,保护层厚度允许偏差正负2mm。柱钢筋定位框可周转使用,做法如下图:柱主箭P=LHJUU IMJ LMJ=5端头用 无齿锯 切割柱截面尺寸柱子定位筋做法示意图柱子定位筋样板4. 2. 4框架柱变截面处理措施:框架柱截面变化时,柱内主筋需做弯折处理或重新插柱变截面位置纵向钢筋构造4.3剪力

13、墙钢筋绑扎4.3.1工艺流程修整调直预留竖向钢筋一绑扎暗柱箍筋一绑扎墙体竖向主筋一布置墙体竖向定位梯子筋f绑扎墙体水平筋f绑扎墙体拉接筋f安装保护层垫块一钢筋验收。4.3.2操作要点(1)先绑扎墙体暗柱钢筋,再绑扎墙体钢筋,暗柱绑扎时先在距地50Inlll开始在柱四角划点绑扎箍筋,箍筋四角要绑扎到位,绑扎完毕后按照位置线用线坠吊垂直,绑扎完后校正再绑连梁钢筋。(2)墙体分布筋绑扎时,先绑梯子筋,间距1.2m,距暗柱50mm绑第一根立筋,距地50mm绑第一根水平筋。墙体钢筋所有交叉点应逐点绑扎,绑扣朝里。其搭接长度及接头位置应符合规范要求,竖筋搭接长度范围内不少于3道水平筋,墙内挂钩勾住水平筋,

14、梅花形布置。(3)墙筋绑扎时要横平竖直,不得出现丢扣松扣现象,墙筋应逐点绑扎呈“八字”扣。钢筋搭接部位应保证3个绑扣(接头中心和两端)。(4)剪力墙竖向钢筋搭接形式一、二级抗震等级剪力墙底部加强部位竖向钢筋接头面积百分率为50%,搭接范围内钢筋绑扎牢固,具体做法见下图:一、二级抗震等级剪力墙非底部加强部位或三、四级抗震等级或非抗震剪力墙竖向钢筋接头面积百分率为100%,接范围内钢筋绑扎牢固,具体做法见下图(插图):4.3.3剪力墙钢筋定位措施(1)工艺方法:竖向梯子筋:剪力墙竖向定位梯子筋垂直筋规格比所属部位纵筋直径高一规格,竖向定位梯子筋间距1200mm。墙体长度小于1.2米时,可放在两个暗

15、柱中间,每层、每墙均设置,排列均匀;竖向定位梯子筋在上、中、下三个部位设置顶棍,顶模棍统一采用C12钢筋制作,顶棍端部刷防锈漆,比墙厚小2mm,要求竖向梯子筋高度一致。水平梯子筋:根据图纸设计的立筋间距加工墙体水平梯子筋,分别固定于墙体上部、中部、下部,通长设置(下部一道位于板面以上100mm处),用于控制立筋间距,在墙体及顶板浇筑混凝土前检查水平梯子筋位置,避免虚设。水平梯子筋水平筋规格比所属墙体水平钢筋直径高一规格,水平梯字筋加工后,按墙体厚度分规格码放,并挂牌标识。根据墙筋间距设置定位框,控制避免钢筋位移。长度为所使用部位墙截面尺寸减2mm。墙体局部钢筋定位双F卡:在墙体内预留线盒、电箱四周设置一根,以控制局部钢筋保护层厚度,防止预埋线盒及电箱因钢筋位移而埋入墙体。(2)控制要点:加工尺寸、安放位置以及数量,定位筋两头做防锈处理。(3)质量控制:钢筋间距允许偏差IOmnb保护层厚度允许偏差2mm。(4)剪力墙水平与竖向梯子钢筋代替剪力墙
