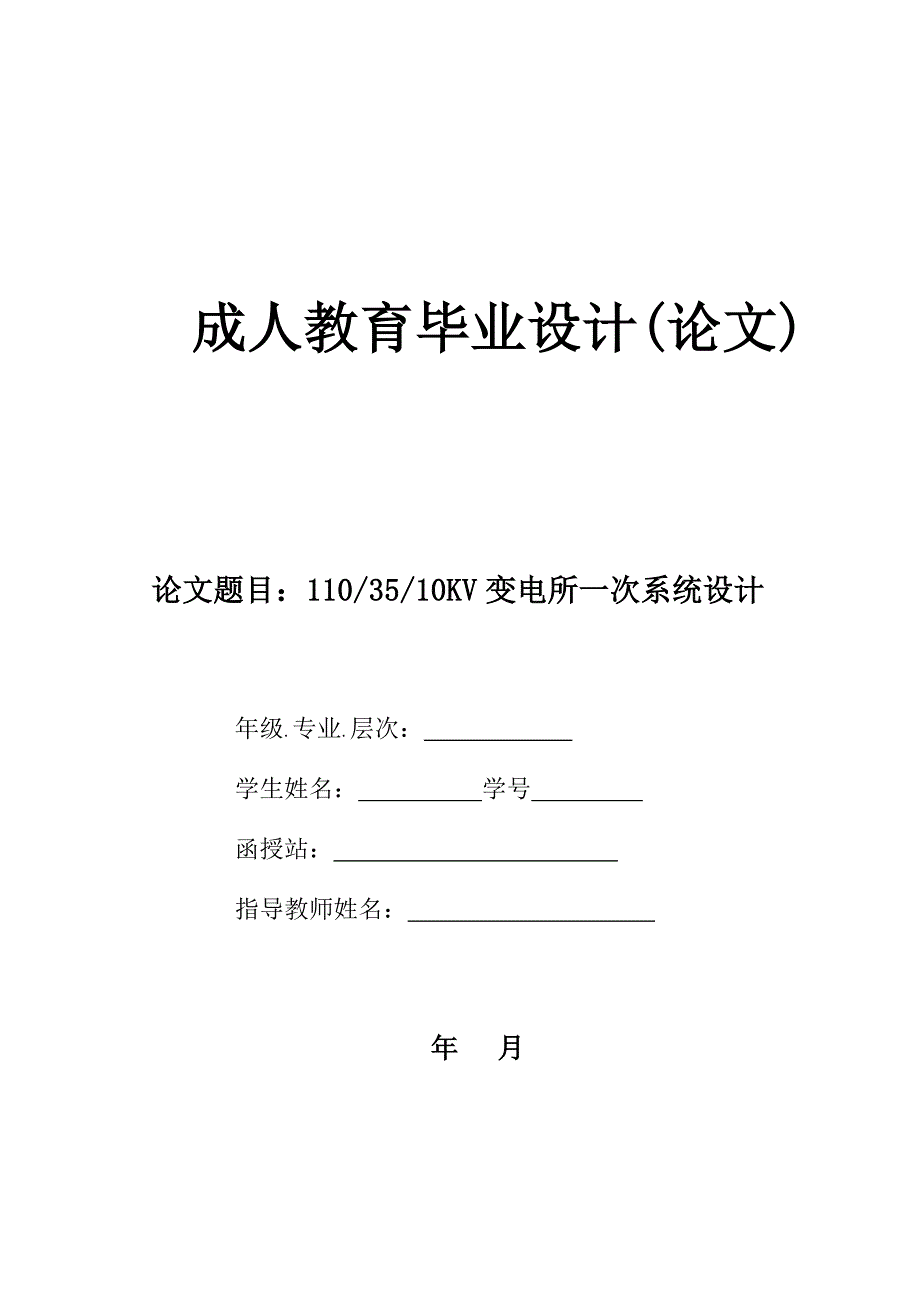

1、 成人教育毕业设计(论文)论文题目:110/35/10KV变电所一次系统设计年级.专业.层次: 学生姓名: 学号 函授站: 指导教师姓名: 年 月毕业设计任务书一、毕业设计题目:110/35/10kv变电所电气一次系统设计二、毕业设计工作起止时间:三、毕业设计的内容要求:设计内容要求:1 根据原始资料选择5-7种合理的电气主接线2 进行初步技术,经济比较,选择两种较好的电气主接线3 选择主变压器的容量和型号4 计算两种主接线的短路电流5 根据短路电流计算结果选择电器设备6 通过技术经济比较确定最佳方案7 防雷及接地系统设计8 屋内外配电装置设计和总平面布置9 绘制图纸:电气主接线,电器总平面布

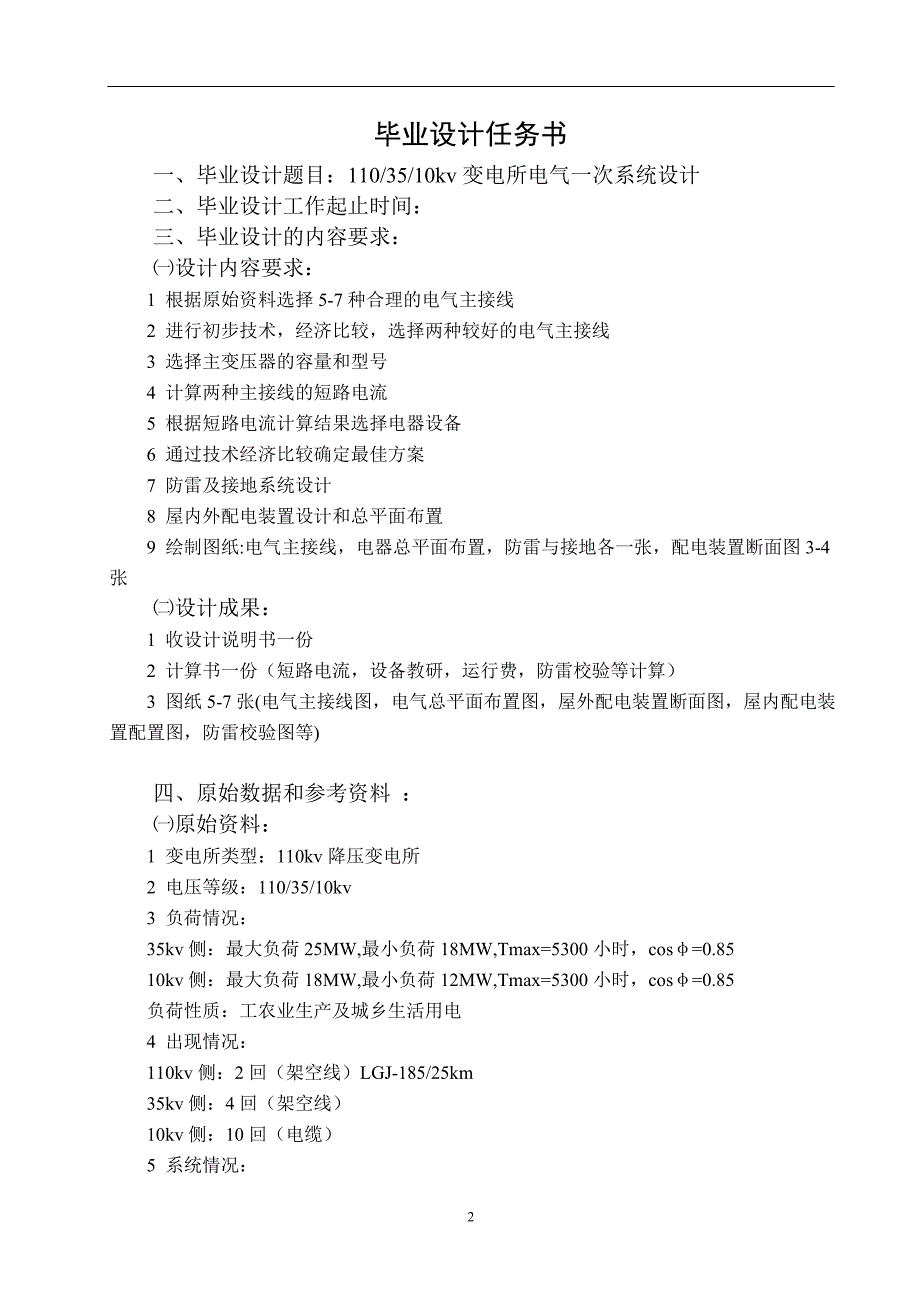

2、置,防雷与接地各一张,配电装置断面图3-4张设计成果:1 收设计说明书一份2 计算书一份(短路电流,设备教研,运行费,防雷校验等计算)3 图纸5-7张(电气主接线图,电气总平面布置图,屋外配电装置断面图,屋内配电装置配置图,防雷校验图等)四、原始数据和参考资料 :原始资料:1 变电所类型:110kv降压变电所2 电压等级:110/35/10kv3 负荷情况:35kv侧:最大负荷25MW,最小负荷18MW,Tmax=5300小时,cos=0.8510kv侧:最大负荷18MW,最小负荷12MW,Tmax=5300小时,cos=0.85负荷性质:工农业生产及城乡生活用电4 出现情况:110kv侧:2

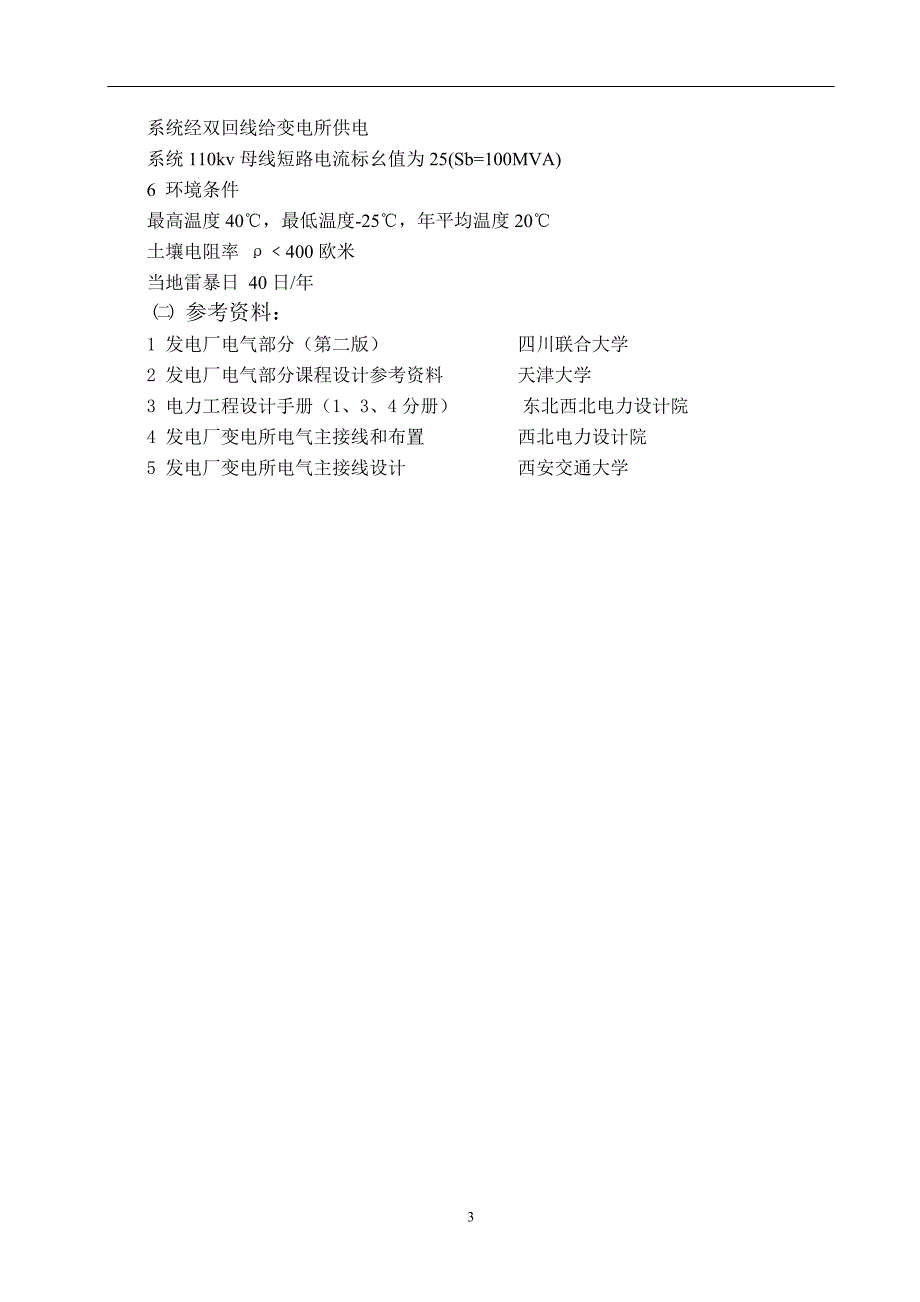

3、回(架空线)LGJ-185/25km35kv侧:4回(架空线)10kv侧:10回(电缆)5 系统情况:系统经双回线给变电所供电系统110kv母线短路电流标幺值为25(Sb=100MVA)6 环境条件最高温度40,最低温度-25,年平均温度20土壤电阻率 400欧米当地雷暴日 40日/年 参考资料:1 发电厂电气部分(第二版) 四川联合大学2 发电厂电气部分课程设计参考资料 天津大学3 电力工程设计手册(1、3、4分册) 东北西北电力设计院4 发电厂变电所电气主接线和布置 西北电力设计院5 发电厂变电所电气主接线设计 西安交通大学摘 要本文首先根据任务书上所给系统与线路及所有负荷的参数,分析负荷

4、发展趋势。从负荷增长方面阐明了建站的必要性,然后通过对拟建变电站的概括以及出线方向来考虑,并通过对负荷资料的分析,安全,经济及可靠性方面考虑,确定了110kV,35kV,10kV以及站用电的主接线,然后又通过负荷计算及供电范围确定了主变压器台数,容量及型号,同时也确定了站用变压器的容量及型号,最后,根据最大持续工作电流及短路计算的计算结果,对高压熔断器,隔离开关,母线,绝缘子和穿墙套管,电压互感器,电流互感器进行了选型,从而完成了110kV电气一次部分的设计。关键词:变电站 变压器 接线 目 录 第一章 电气主接线的设计 . 7 11 主接线的设计原则与要求 . 7 12 接线方式分析 . 8

5、 13 主接线的选择与确定 . 16第二章 主变压器的确定 . 21第三章 短路电流计算 . 2231 短路电流计算概述 . . 2232 短路电流的计算 . 24第四章 设备的选择与校验 . 28 41 设备选择的原则和规定 . 2842 导线的选择和检验 . 2943 断路器的选择和校验 . 3144 隔离开关的选择和校验 . 3345 互感器的选择及校验 . 3646 避雷器的选择及校验 . 38第五章 屋内外配电装置设计 . 40 51 配电装置的设计要求 . 4052 配电装置的选型、布置 . 41第六章 防雷及接地系统设计 . 42 61 防雷系统 . 4262 变电所接地装置 .

6、 43第七章 变电所总体布置 . 44结论 . 45致谢 . 46附录 . 47参考文献 . 49第一章 电气主接线设计现代电力系统是一个巨大的、严密的整体。各类发电厂、变电站分工完成整个电力系统的发电、变电和配电的任务。其主接线的好坏不仅影响到发电厂、变电站和电力系统本身,同时也影响到工农业生产和人民日常生活。11 主接线的设计原则与要求电气主接线代表了变电站电气部分的主体结构,起着汇集电能和分配电能的作用,是电力系统网络结构的重要组成部分。电气主接线形式对电气设备选择、配电装置布置、继电保护与自动装置的配置起着决定性的作用,也将直接影响系统运行的可靠性、灵活性、经济性。11.1 电气主接线

7、的设计原则: 在进行主接线方式设计时,应考虑以下几点: 变电所在系统中的地位和作用。 近期和远期的发展规模。 负荷的重要性分级和出线回数多少对主接线的影响。 主变压器台数对主接线的影响。 备用容量的有无和大小对主接线的影响。11.2 电气主接线的设计要求:电气主接线应满足可靠性、灵活性、经济性三项基本要求,其具体要求如下: 1、可靠性: 断路器检修时,能否不影响供电。 线路、断路器、母线故障和检修时,停运线路的回数和时间的长短,以及能否保证对重要用户的供电。 变电所全部停电的可能性。 满足对用户的供电可靠性指标的要求。 2、灵活性: 调度要求。可以灵活的投入和切除变压器、线路、调配电源和负荷,能够满足系统在事故运行方式下、检修方式以及特殊运行方式下的调度要求。 检修要求。可以方便的停运断路器、母线及其继电保护设备进行安全检修,使其在各种故障和设备检修时,尽快推出设备,是停电时间最

展开阅读全文
相关资源
