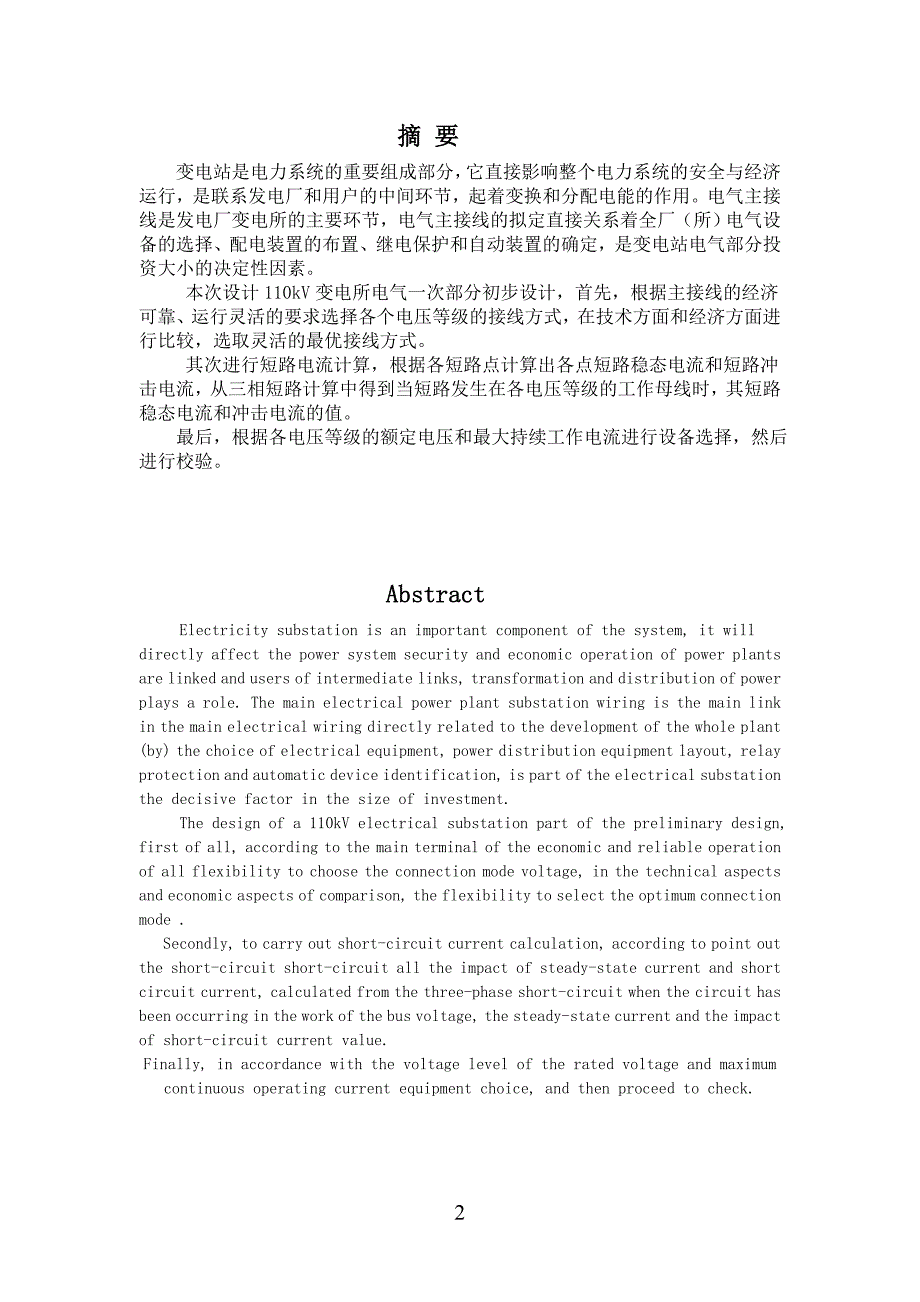

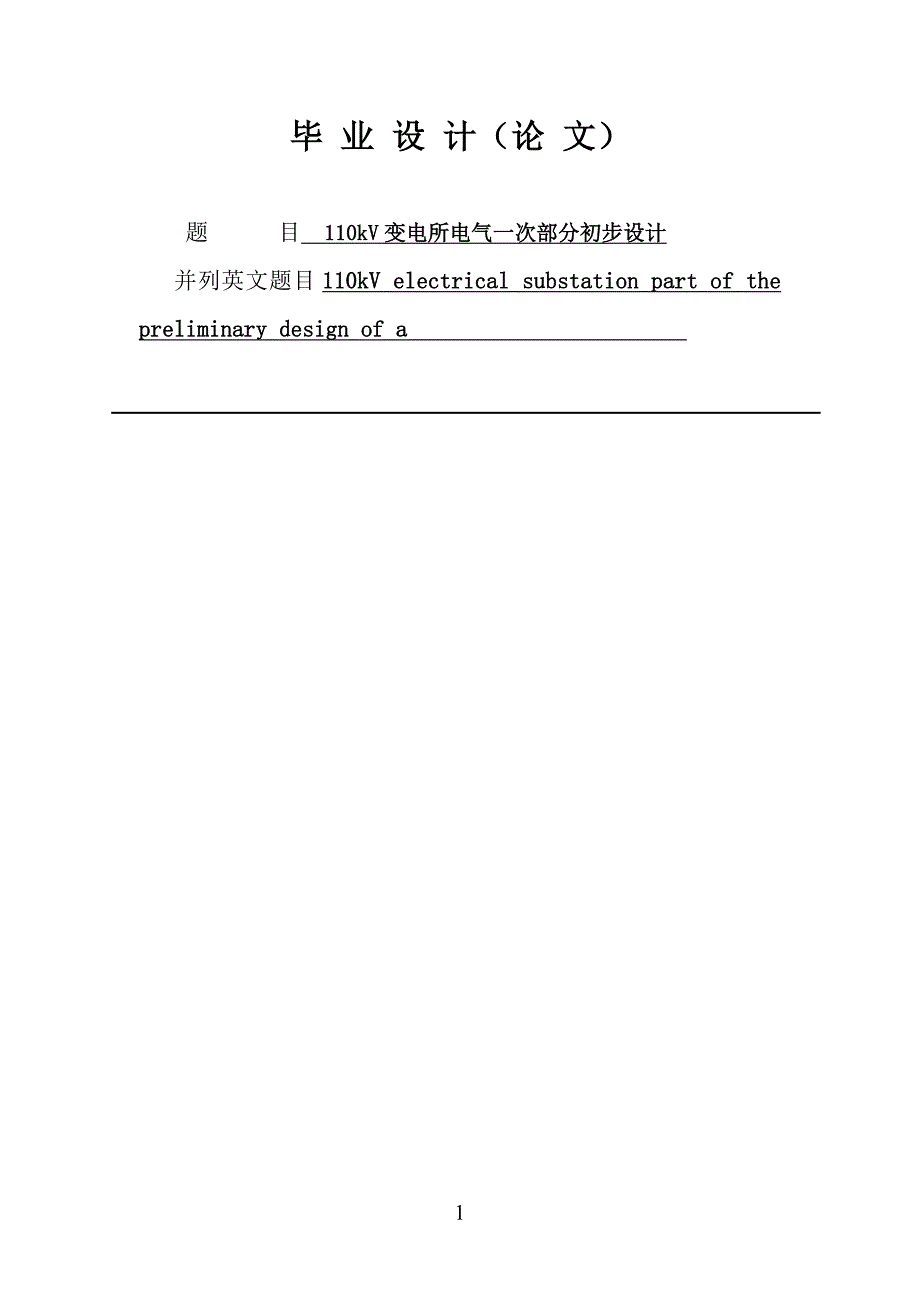

1、毕 业 设 计（论 文）题目110kV变电所电气一次部分初步设计并列英文题目110kV electrical substation part of the preliminary design of a摘 要变电站是电力系统的重要组成部分，它直接影响整个电力系统的安全与经济运行，是联系发电厂和用户的中间环节，起着变换和分配电能的作用。电气主接线是发电厂变电所的主要环节，电气主接线的拟定直接关系着全厂（所）电气设备的选择、配电装置的布置、继电保护和自动装置的确定，是变电站电气部分投资大小的决定性因素。 本次设计110kV变电所电气一次部分初步设计，首先，根据主接线的经济可靠、运行灵活的要求选择各
2、个电压等级的接线方式，在技术方面和经济方面进行比较，选取灵活的最优接线方式。 其次进行短路电流计算，根据各短路点计算出各点短路稳态电流和短路冲击电流，从三相短路计算中得到当短路发生在各电压等级的工作母线时，其短路稳态电流和冲击电流的值。 最后，根据各电压等级的额定电压和最大持续工作电流进行设备选择，然后进行校验。AbstractElectricity substation is an important component of the system, it will directly affect the power system security and economic operatio
3、n of power plants are linked and users of intermediate links, transformation and distribution of power plays a role. The main electrical power plant substation wiring is the main link in the main electrical wiring directly related to the development of the whole plant (by) the choice of electrical e
4、quipment, power distribution equipment layout, relay protection and automatic device identification, is part of the electrical substation the decisive factor in the size of investment. The design of a 110kV electrical substation part of the preliminary design, first of all, according to the main ter
5、minal of the economic and reliable operation of all flexibility to choose the connection mode voltage, in the technical aspects and economic aspects of comparison, the flexibility to select the optimum connection mode . Secondly, to carry out short-circuit current calculation, according to point out
6、 the short-circuit short-circuit all the impact of steady-state current and short circuit current, calculated from the three-phase short-circuit when the circuit has been occurring in the work of the bus voltage, the steady-state current and the impact of short-circuit current value.Finally, in acco

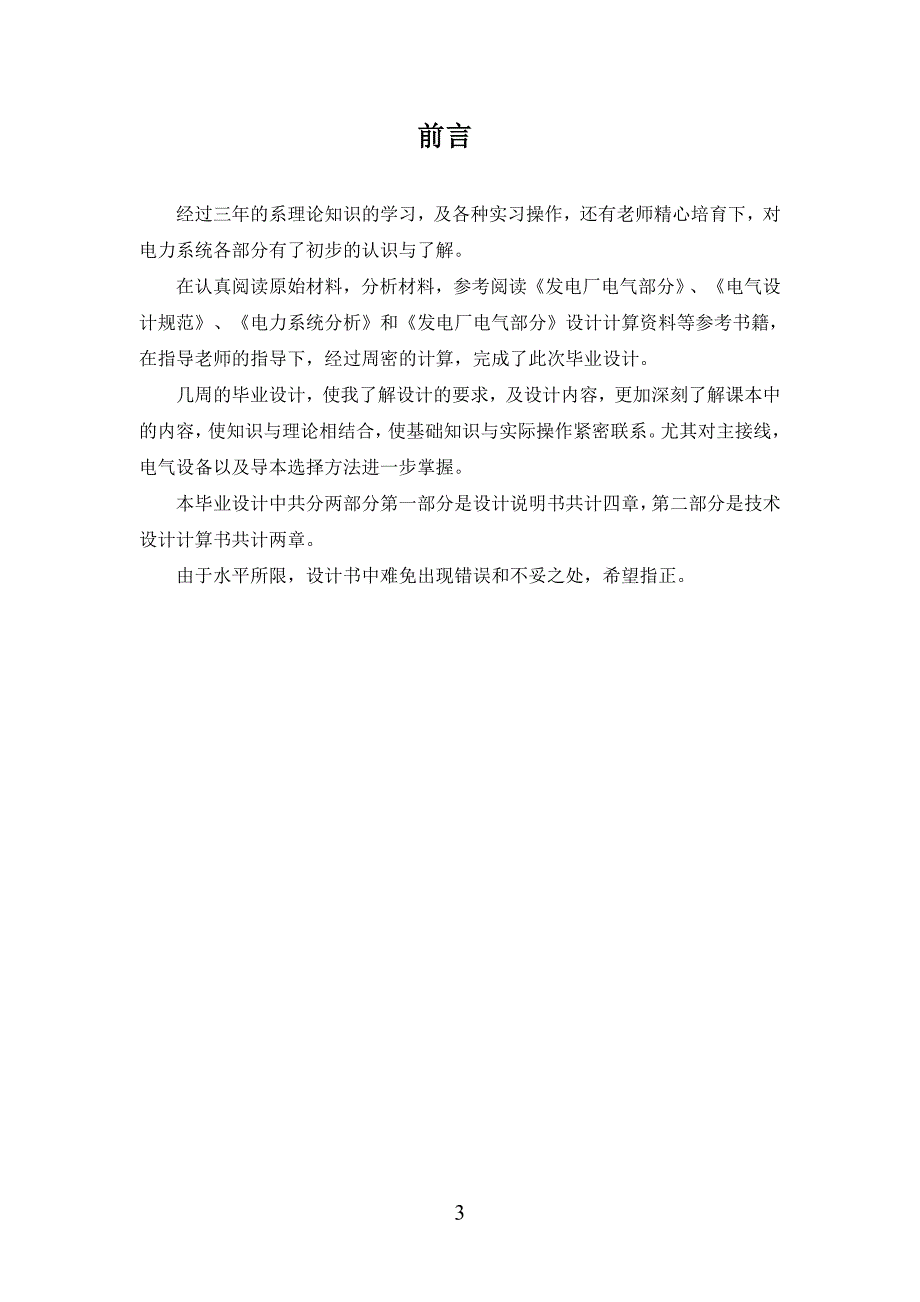

7、rdance with the voltage level of the rated voltage and maximum continuous operating current equipment choice, and then proceed to check.前言经过三年的系理论知识的学习，及各种实习操作，还有老师精心培育下，对电力系统各部分有了初步的认识与了解。在认真阅读原始材料，分析材料，参考阅读发电厂电气部分、电气设计规范、电力系统分析和发电厂电气部分设计计算资料等参考书籍，在指导老师的指导下，经过周密的计算，完成了此次毕业设计。几周的毕业设计，使我了解设计的要求，及设计内容
8、，更加深刻了解课本中的内容，使知识与理论相结合，使基础知识与实际操作紧密联系。尤其对主接线，电气设备以及导本选择方法进一步掌握。本毕业设计中共分两部分第一部分是设计说明书共计四章，第二部分是技术设计计算书共计两章。由于水平所限，设计书中难免出现错误和不妥之处，希望指正。目 录摘 要前 言第一部分 设计说明书. 5第一章 原始资料分析. 5第一节 原始资料分析. 5第二节原始资料分析. 5第二章 电气主接线设计. 6第三章 最大持续工作电流及短路计算. 7第一节 各回路最大持续工作电流. 7第二节 短路电流计算点的确定和短路电流计算结果. 7第四章 主要电气设备选择. 12第一节 主变压器的选择
9、. 12第二节 高压断路器的选择及说明. 13第三节 隔离开关的选择及说明. 14第四节 母线的选择及说明. 15第五节 电流互感器的配置和选择. 17第六节 电压互感器的配置和选择. 19第七节 各主要电气设备选择结果一览表. 20第二部分 技术设计计算书. 22第一章 短路电流计算书. 22第一节 系统接线. 22第二节 元件参数图. 22第三节 选取基准值并进行折算. 23第四节 计算三相短路电流值. 25第二章 主要电气设备选择计算书. 30第一节 高压断路器的选择计算. 30第二节 隔离开关的选择计算. 31第三节 母线的选择计算. 33第四节 电流互感器的选择计算. 34第五节 电
10、压互感器的选择计算. 36结束语 . 38参考文献 . 39第一部分 设计说明书第一章 原始资料总体分析第一节 原始资料分析系统接线图S=750MVA110kV2100km2150km70km260km50km63MVA150MVA50MW125MWG1T1G2T2CX1=0.4/km第二节原始资料分析变电所的建设规模类型：110kV降压变电所变电所的最终容量、机组型式和台数：两台三相双绕组变压器，容量20MVA。电力系统与本厂连接情况：变电所在电力系统的地位和作用：地区变电所、交换电能电压、接受和分配电能。变电所进入系统的电压等级为110kV，出线回路4回。电力负荷水平10kV侧有8条给用户
11、的引出线，出线最大负荷4500kW，cos=0.8，最大负荷利用小时数3500小时，继电保护动作时间为1.5S；一台50kVA的所用变压器，所用电总的最大负荷为30kVA。环境条件：10kV为屋内配电装置，周围空气温度为35。10kV电缆为3根并列埋入地下，净距为200mm，土壤温度为15。第二章 电气主接线设计(一)110kV电气主接线110KV侧的接线（1）单母分段接线 单母分段接线： 接线简单清晰，设备少，且操作方便，可提高供电可靠性和灵活性，不仅便于检修母线而减少母线故障影响范围，对于重要用户可以从不同段引两个回路，而使重要用户有两个电源供电，在这种情况下，当一段母线发生故障，由于分段
12、断路器在继电保护装置的作用下，能自动将故障段切除，因而保证了正常段母线不间断供电。（2）双母线优点：检修任一母线时，不会停止对用户的连续供电，当检修任一母线隔离开关时，只需断开此隔离开关所属的一条电路和与此刀闸相连的该组母线，其它回路均可通过另一组母线继续运行，从而提高了供电可靠性。缺点：1、投资较大，所用设备多，占地面积大，增加了一组母线和一组刀闸。 2、配电装置复杂，经济性差。 3、在运行中隔离开关做为操作电器，易发生误操作事故。总体来说：110kV电压级线路回路数4回，为使线路断路器检修时不停电，应采用单母线分段接线或双母线带旁路接线，以保证其供电的可靠性和灵活性。这两种接线方式都能适应
