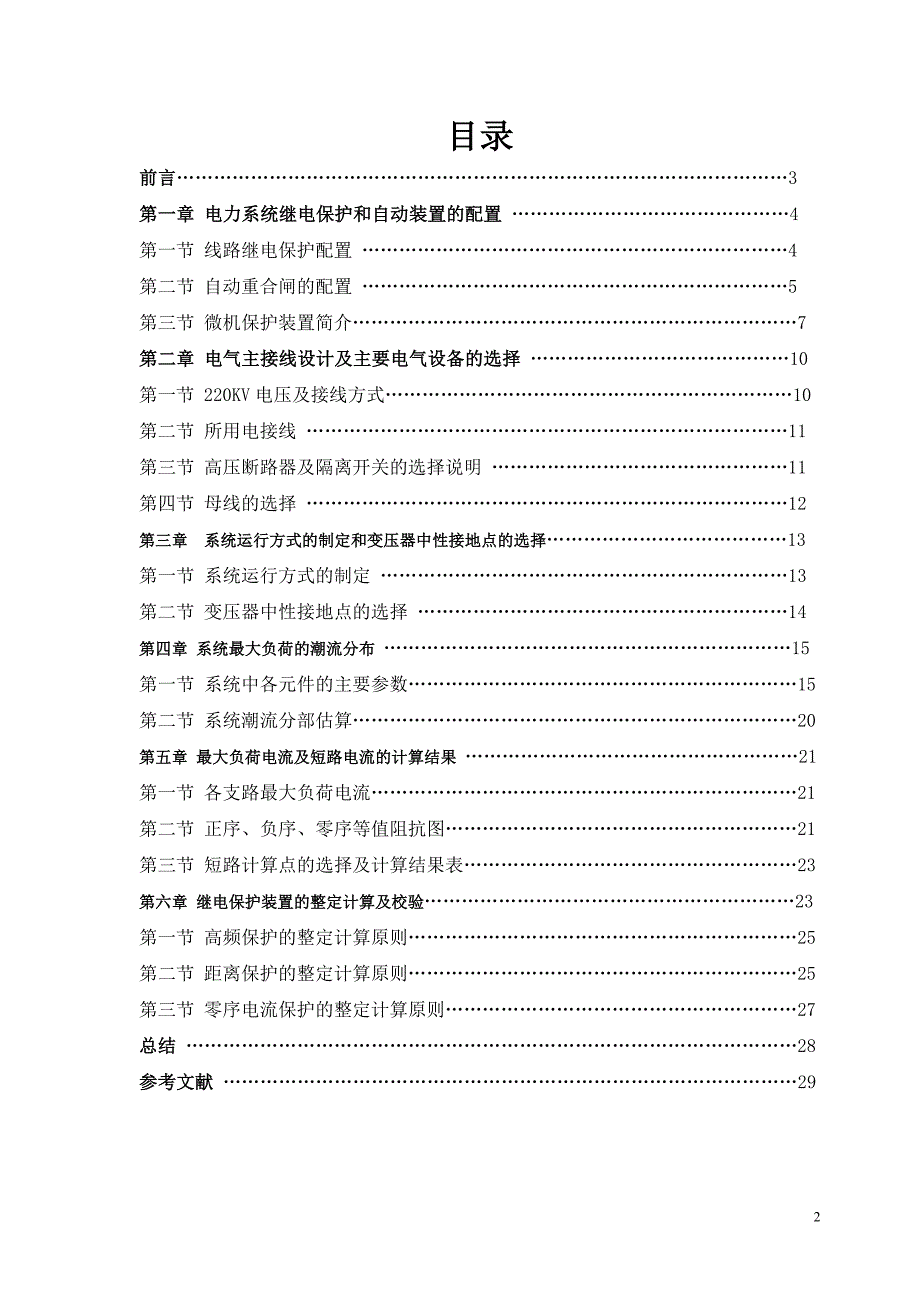

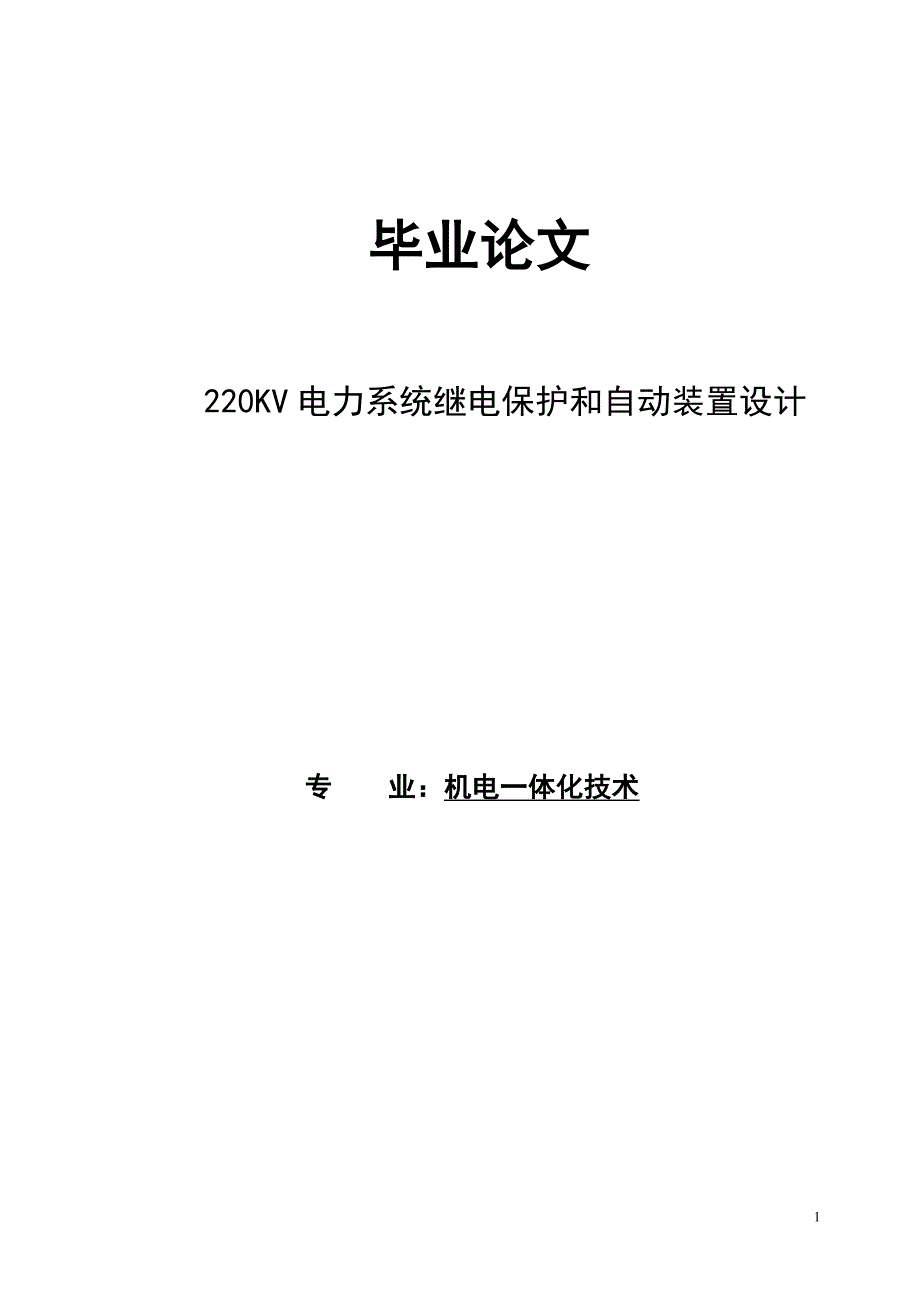

1、毕业论文220KV电力系统继电保护和自动装置设计专 业：机电一体化技术目录 前言3第一章 电力系统继电保护和自动装置的配置 4第一节 线路继电保护配置 4第二节 自动重合闸的配置 5第三节 微机保护装置简介7第二章 电气主接线设计及主要电气设备的选择 10第一节 220KV电压及接线方式10第二节 所用电接线 11第三节 高压断路器及隔离开关的选择说明 11第四节 母线的选择 12第三章 系统运行方式的制定和变压器中性接地点的选择13第一节 系统运行方式的制定 13第二节 变压器中性接地点的选择 14第四章 系统最大负荷的潮流分布 15第一节 系统中各元件的主要参数15第二节 系统潮流分部估算

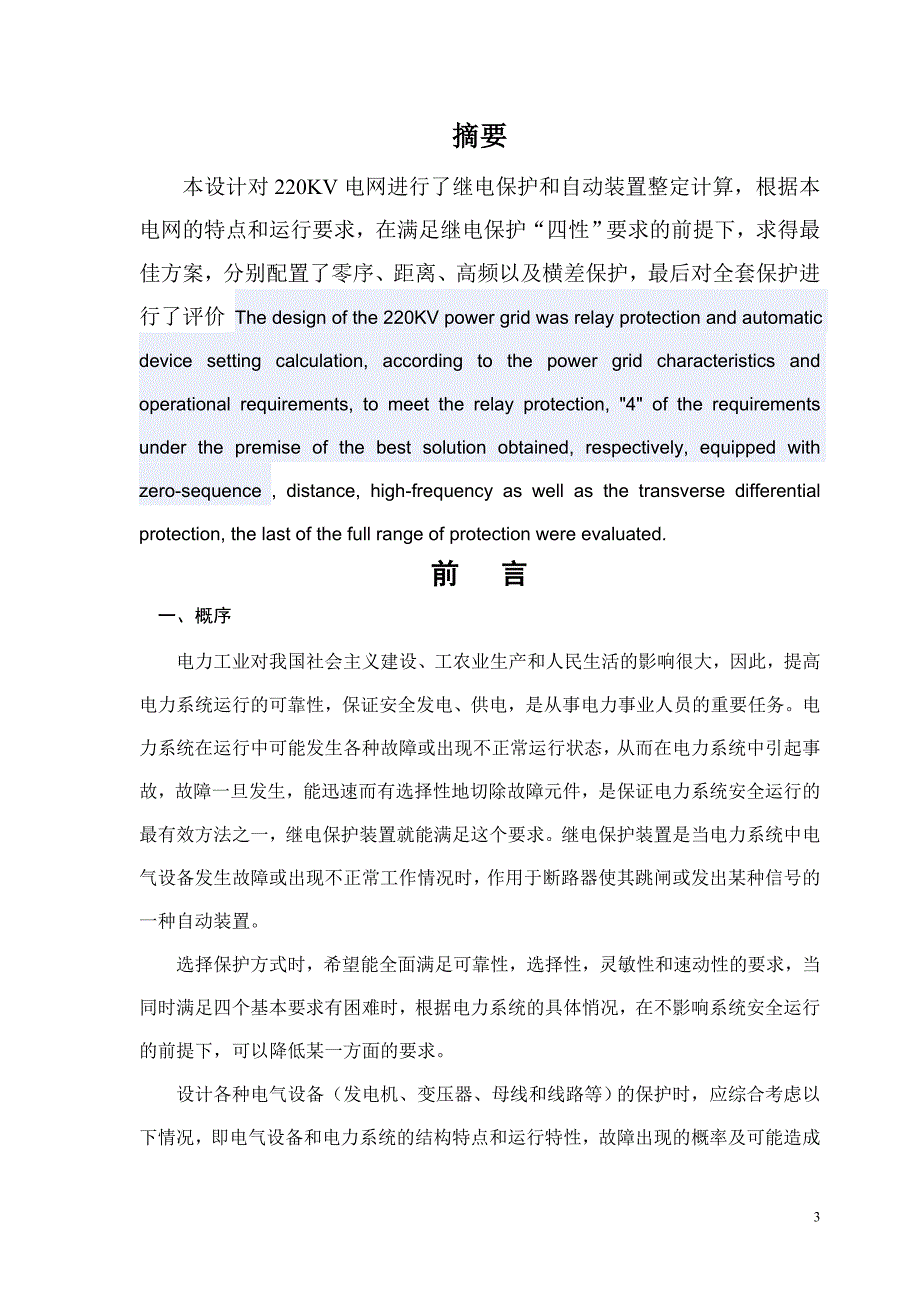

2、20第五章 最大负荷电流及短路电流的计算结果 21第一节 各支路最大负荷电流21第二节 正序、负序、零序等值阻抗图21第三节 短路计算点的选择及计算结果表23第六章 继电保护装置的整定计算及校验23第一节 高频保护的整定计算原则25第二节 距离保护的整定计算原则25第三节 零序电流保护的整定计算原则27总结 28参考文献 29摘要本设计对220KV电网进行了继电保护和自动装置整定计算，根据本电网的特点和运行要求，在满足继电保护“四性”要求的前提下，求得最佳方案，分别配置了零序、距离、高频以及横差保护，最后对全套保护进行了评价 The design of the 220KV power grid
3、 was relay protection and automatic device setting calculation, according to the power grid characteristics and operational requirements, to meet the relay protection, 4 of the requirements under the premise of the best solution obtained, respectively, equipped with zero-sequence , distance, high-fr
4、equency as well as the transverse differential protection, the last of the full range of protection were evaluated.前 言一、概序电力工业对我国社会主义建设、工农业生产和人民生活的影响很大，因此，提高电力系统运行的可靠性，保证安全发电、供电，是从事电力事业人员的重要任务。电力系统在运行中可能发生各种故障或出现不正常运行状态，从而在电力系统中引起事故，故障一旦发生，能迅速而有选择性地切除故障元件，是保证电力系统安全运行的最有效方法之一，继电保护装置就能满足这个要求。继电保护装置是当电
5、力系统中电气设备发生故障或出现不正常工作情况时，作用于断路器使其跳闸或发出某种信号的一种自动装置。选择保护方式时，希望能全面满足可靠性，选择性，灵敏性和速动性的要求，当同时满足四个基本要求有困难时，根据电力系统的具体悄况，在不影响系统安全运行的前提下，可以降低某一方面的要求。设计各种电气设备（发电机、变压器、母线和线路等）的保护时，应综合考虑以下情况，即电气设备和电力系统的结构特点和运行特性，故障出现的概率及可能造成的后果，电力系统的近期发展情况，经济上的合理性，国内、外的成熟经验。二、设计总原则：本设计以原电力部生产司1979年颁布的110220kV电网继电保护和自动装置运行条例和水利电力出
6、版社1993年颁布的电力系统继电保护和自动装置整定计算的有关规定和要求为依据。同时，根据电网结构和运行要求的不同，在满足继电保护“四性”（速动性、选择性、灵敏性、可靠性）的前提下，求得最佳方案，采用性能比较稳定的新型设备，以适应电力系统快速发展的要求。第一章 电力系统继电保护和自动装盟的配置第一节 线路继电保护配置保护方式的选择对电力系统的安全运行有直接的影响。选择保护方式时，在满足继电保护“四性”要求的前提下，应力求采用简单的保护装置来达到系统提出的要求，只有当简单的保护不能满足要求时，才采用较复杂的保护。电力部颁发的继电保护和安全自动装置枝术规程规定，对110220kV、中性点直接接地电网
7、中的线路，应装置反应接地短路和相间短路的保护。该规程又规定，电力设备和线路的短路保护应有主保护和后备保护，必要时可再增设辅助保护。在110220kV中性点直接接地的电网中，线路的相间短路保护及单相接地短路保护均应动作于断路器使其跳闸。在下列情况下，应装设全线任何部分短路时均能速动的保护装置：根据系统稳定要求有必要时；线路发生三相短路故障，使厂用电或重要用户母线电压低于额定电压的60%，且其保护不能无时限和有选择地切除短路故障时；若某些线路采用全线速动保护能显着简化电力系统保护，并提高保护的选择性、灵敏性和速动性时。规程规定，ll0kV线路的后备保护宜采用远后备方式；220kV线路则宜采用近后备
8、方式，如能实现远后备方式时，则宜采用远后备方式或同时采用远、近后备结合的方式。220kV线路的保护可按以下原则配置。对于单侧电源单回路线路，可装设三相多段式电流电压保护作为相间短路的保护。但若不能满足灵敏度要求，则应装设多段式距离保护。对于接地短路，宜装设带方向性元件或不带方向性元件的多段式零序电流保护，对某些线路，若装设带方向性接地距离保护可以明显改善整个电力系统接地保护性能时，可装设接地距离保护，并辅之以多段式零序电流保护。对于双电源单回路线路，可装设多段式距离保护，若不能满足灵敏度和速动性要求时，则应加装高频保护作为主保护，把多段式距离保护作为后备保护。在正常运行方式下，若保护安装处短路
9、且无时限电流速断保护装置能够动作时，可装设此种保护作为辅助保护。根据规程规定和系统的具体情况，选择220k/V线路保护时作了如下考虑：由于本系统允许切除故障的时间为0.ls，为保证系统运行稳定，当220kV输电线路任何地点发生短路故障时，继电保护切除故障线路的时间都必须小于0.ls，因而，凡是不能在0.ls内切除全线路故障的保护装置都不宜作为主保护。基于这种考虑，对双电源供电的单回路线路和环网内的线路，宜采用高频保护作为主保护。具体而言，环网内的线路AB、AE、BE，双电源供电线路的CD线、DE线、EF线、FG线、GH线均采用高频保护作为主保护。后备保护采用距离保护作为相间短路保护，零序电流保
10、护作为接地短路保护，对单侧电源的辐射线路HI线可按线路-变压器组考虑，从而可以采用较简单的保护，因此.对线路扣可选用距离保护作为相间短路保护，零序电流保护作为接地短路保护。第二节 自动重合闸的配置在电力系统的故障中，大多数是送电线路特别是架空线路)的故障。运行经验表明，架空线路故障大都是瞬时性”的，在线路被断开以后再进行一次合闸能大大提高供电的可靠性。为此，在电力系统中采用了自动重合闸(缩写为ZCH)。即当断路器跳闸以后，这种装置能够自动地将断路器重新合闸。在电力系统中采用重合闸的技术经济效果，主要地可归纳如下：大大提高供电的可靠性，减少线路停电的次数.特别是对单侧电源的单回线路尤为显著；在高
11、压输电钱路上采用重合闸，可以提高电力系统并列运行的稳定性；在电网的设计与建设过程中，有些情况下由于考虑重合闸的作用，可以暂缓架设双回线路，以节约投资；对断路器本身，由于机构不良或继电保护误动作而引起的误跳闸，也能起纠正作用。采用重合闸以后，当重合于永久性故障上时，它也将带来一些不利的影响，如：使电力系统又一次受到故障的冲击；使断路器的工作条件变得更加严重，因为它要在很短的时间内，连续切断两次短路电流。自动重合闸装置应按下列规定装设：在lkV及以上的架空线路和电缆与架空的混合线路中，当具有断路器时，应装设自动重合闸装置；旁路断路器和兼作旁路的母线联络断路器或分段断路器，宜装设自动重合闸装置；低压
12、侧不带电源的降压变压器，应装设自动重合闸装置；必要时母线可装设自动重合闸装置。各种自动重合闸装置中，综合重合闸为较先进的一种。本设计采用微机保护装置，系统中所有线路均装设综合重合闸。综合重合闸的一些基本原则：单相接地短路时跳开单相，然后进行单相重合，如重合不成功则跳开三相而不再进行重合。各种相间短路时跳开三相，然后进行三相重合，如重合不成功.仍跳开三相，面不再进行重合。当选相元件拒绝动作时，应能跳开三相并进行三相重合。对于非全相运行中可能误动作的保护，应进行可靠的闭锁，对于在单相接地时可能误动作的相间保护，应有防止单相接地误跳三相的措施。当一相跳开后重合闸拒绝动作时，为防止线路长期出现非全相运
