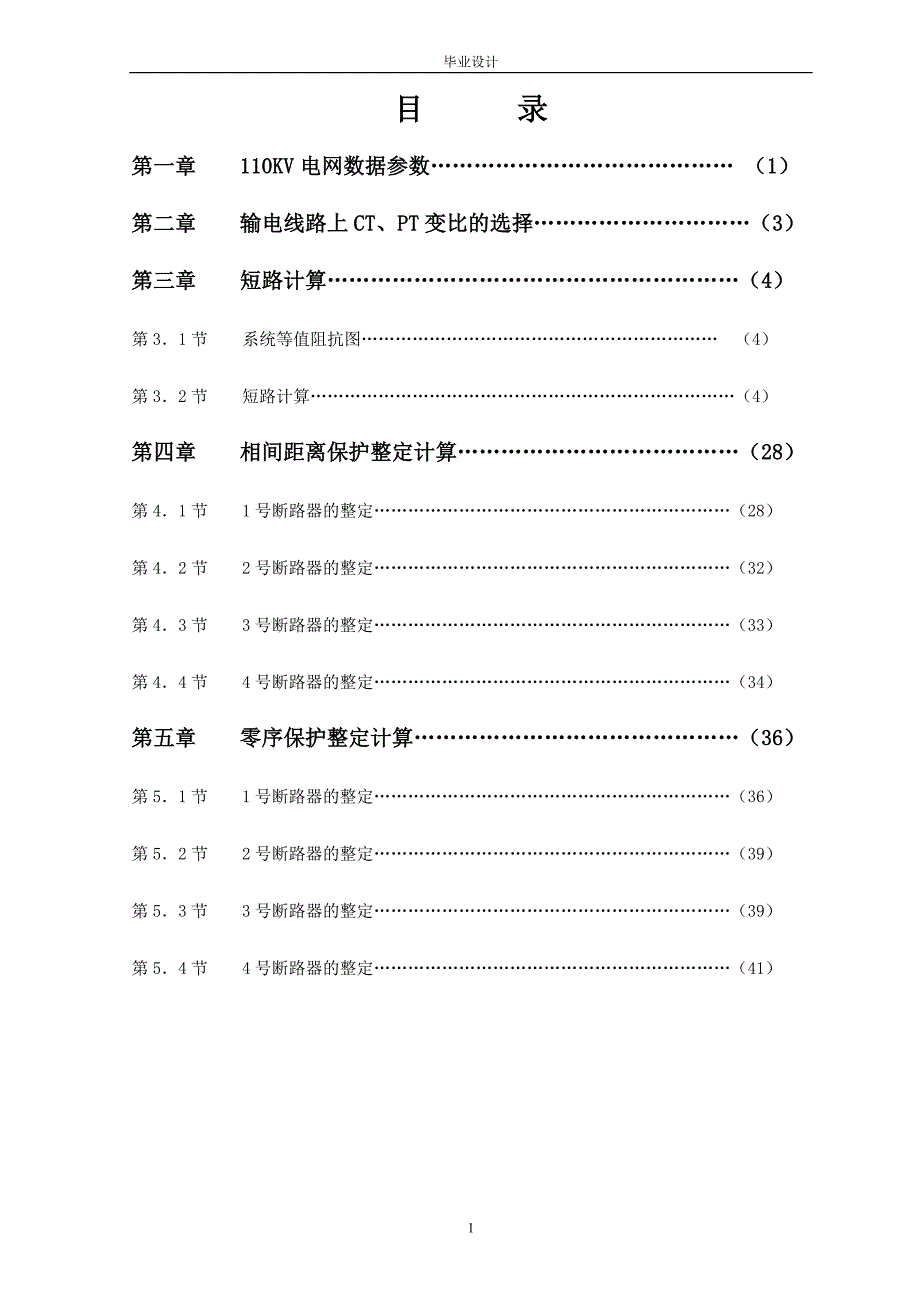

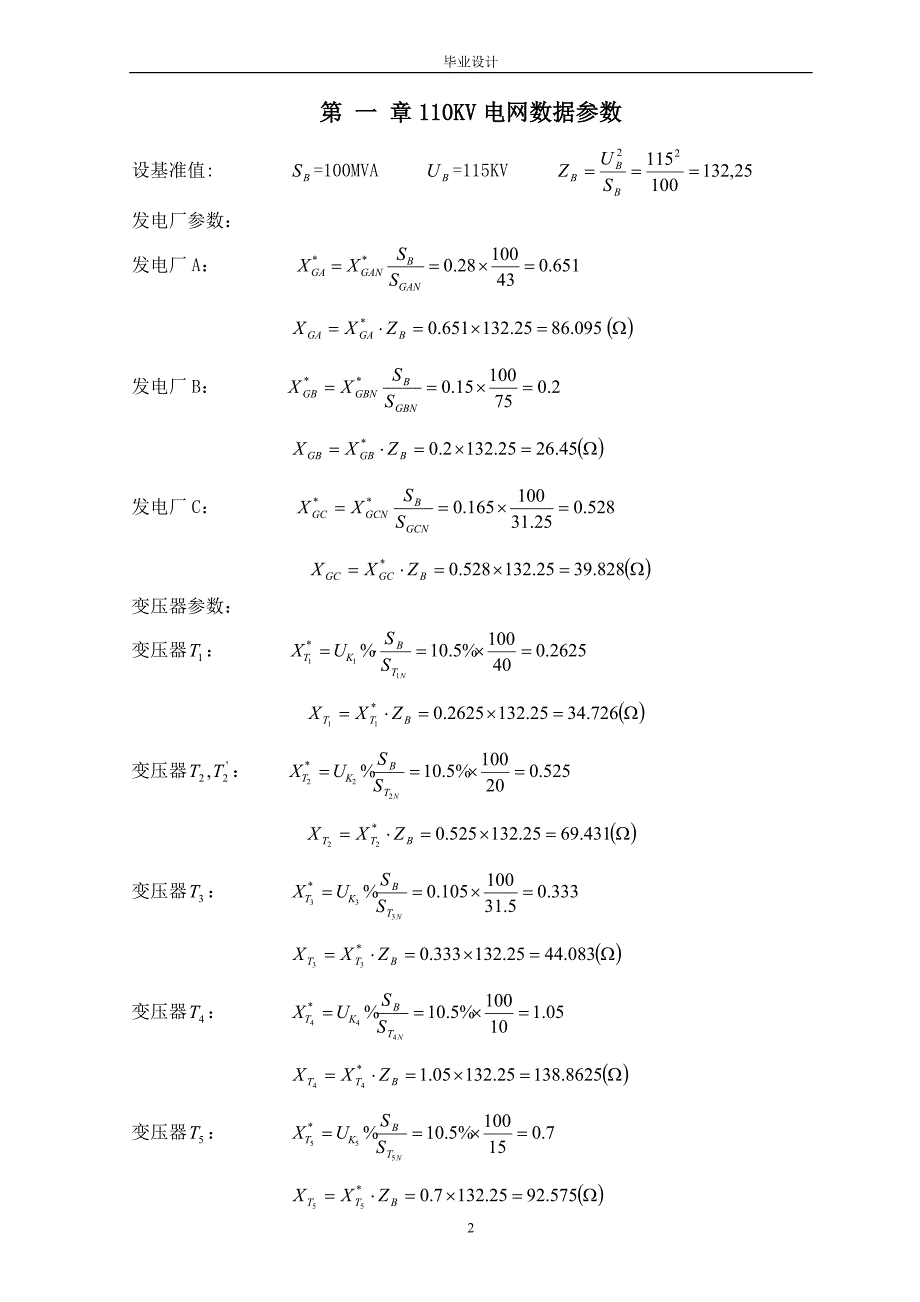

1、毕业设计目 录第一章 110KV电网数据参数 （1）第二章 输电线路上CT、PT变比的选择（3）第三章 短路计算（4）第31节 系统等值阻抗图 （4）第32节 短路计算（4）第四章 相间距离保护整定计算（28）第41节 1号断路器的整定（28）第42节 2号断路器的整定（32）第43节 3号断路器的整定（33）第44节 4号断路器的整定（34）第五章 零序保护整定计算（36）第51节 1号断路器的整定（36）第52节 2号断路器的整定（39）第53节 3号断路器的整定（39）第54节 4号断路器的整定（41）第 一 章110KV电网数据参数设基准值: =100MVA =115KV 发电厂参数：

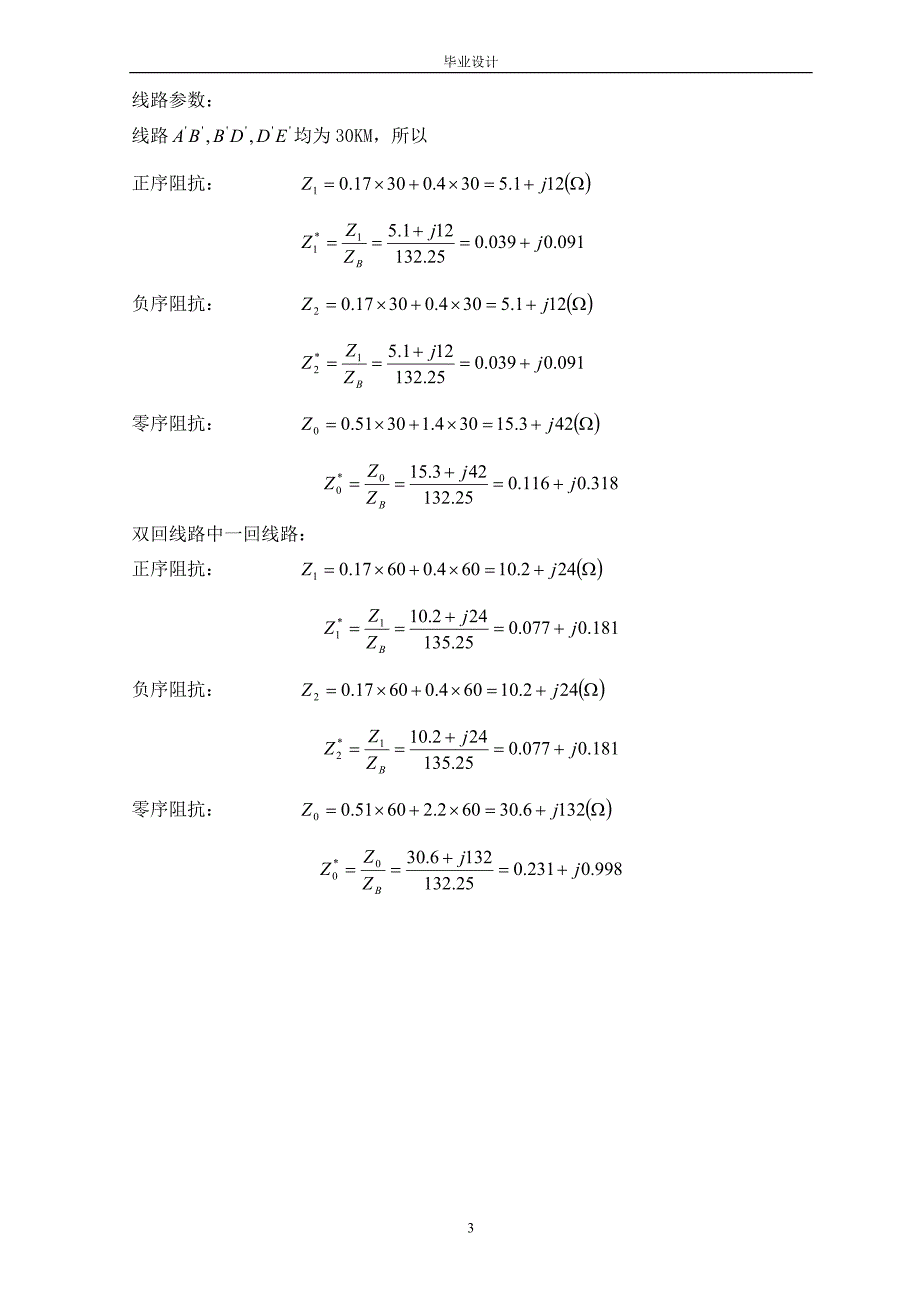

2、发电厂A： 发电厂B： 发电厂C： 变压器参数：变压器： 变压器： 变压器： 变压器： 变压器： 线路参数：线路均为30KM，所以正序阻抗： 负序阻抗： 零序阻抗： 双回线路中一回线路：正序阻抗： 负序阻抗： 零序阻抗： 第 二 章 输电线路上CT、PT变比的选择电流互感器和电压互感器的选择：电压互感器的选择，根据35110KV配电装置一般采用油浸绝缘式电压互感器，选择JCC110准确等级一级，额定容量5000VA，变比110000/100/100，最大容量2000，连接组1/1/11212。电流互感器的选择，根据35KV以上的配电装置有油浸瓷箱式绝缘结构的独立式电流互感器。电流互感器的选择须
3、根据以下条件选择：（1）一次回路电压： （2）一次回路电流： （3）准确等级：1线路:线路:线路:线路:所以选择电流互感器型号为LCWD-110,额定电流比(50-100)-(300-600)/5,级次组合为D/1,准确级1级,二次负荷1.2,10%倍数为:二次负荷1.2,倍数1.5第 三 章 短路计算第31节 系统等值阻抗图第32节 短路计算321母线短路时流经1号断路器最大零序电流正序网零序网:,所以用两相接地的零序电流 (KA)322母线处短路时流经2号断路器最大零序电流正序网:零序网,所以用两相接地的零序电流 3.2.3 在母线处短路时流经3号短路器最大零序电流正序网: 零序网:,所以
4、用两相接地的零序电流 3.2.4 在母线处短路时流经4号断路器最大零序电流正序网:零序网:,所以用两相接地的零序电流 3.2.5 在距1号断路器15%处短路时流经1号断路器最小零序电流正序网: 零序网: 3.2.6 在距2号断路器15%处短路时流经2号断路器的最小零序电流正序网:零序网,所以用单相接地的零序电流3.2.7 在距3号断路器15%处短路时流经3号断路器的最小零序电流正序网; 零序网: ,所以用两相接地短路零序电流 3.2.8 在距4号断路器15%处短路时流经4号断路器的最小零序电流正序网; 零序网: ,所以用两相接地短路零序电流(KA)3.2.9 母线短路时流经1号断路器最小零序电
5、流正序网零序网:,所以用单相接地的零序电流3.2.10 母线处短路时流经2号断路器最小零序电流正序网:零序网: ,所以用单相接地的零序电流3.2.11 在母线处短路时流经3号短路器最小零序电流正序网:零序网:,所以用单相接地的零序电流3.2.12 在母线处短路时流经4号断路器最小零序电流正序网:零序网:,所以用单相接地的零序电流3.2.13 母线短路时流经5号断路器的最小零序电流正序网零序网:,所以用单相接地的零序电流3.2.14 母线处短路时流经1号断路器的最大三相短路电流(双回线路运行)3.2.15 母线处短路时流经3号断路器的最大三相短路电流3.2.16 母线处短路时流经4号断路器的最大
6、三相短路电流(双回线路单回运行)3.2.17 母线处短路时的流经3号断路器的最小零序电流正序网:零序网:,所以用两相接地短路零序电流3.2.18 母线短路时流经1号断路器的最大零序电流3正序网: 零序网: ,所以用两相接地的零序电流 3.2.19 母线短路时流经3号断路器的最大零序电流3正序网: 零序网; ,所以用单相接地短路零序电流3 3.2.20 母线短路时流经4号断路器的最大零序电流正序网: 零序网: ,所以用两相接地的零序电流 第 四 章 相间距离保护整定计算第41节 1号断路器的整定4.1.1相间距离保护第段的整定:躲过本线路的末端相间故障。式中,线路A侧断路器1DL处距离保护段的整
7、定阻抗,且整定阻抗角与线路阻抗角相同;距离保护第段的可靠系数,取0.8-0.85;线路AB的正序阻抗.距离保护第段动作时间为:=0s 距离保护第段灵敏度用保护范围表示,即为被保护线路全长的80%-85%.4.1.2相间距离保护第段的整定: (1) 与相邻变压器的纵差保护配合,有:式中,距离保护第段的可靠系数,取0.80.86;距离保护第段的可靠系数, ;相邻变压器的正序阻抗相邻变压器另侧母线,即母线短路时流过变压器的短路电流与被保护线电流之比的最小值.双回线路单回运行时: 双回线路运行时:所以,(2)与相邻线路距离保护第段整定值配合,有分支系数最小值,为相邻线第段距离保护范围末端短路时流过故障
8、线电流与保护线电流之比的最小值.双回线路单回运行时:双回线路运行时:所以,(3)与相邻线路相间距离保护第段配合,有 取之中最小值距离保护第段灵敏度:4.1.3 相间距离保护第段的整定:(1) 被保护线路的最小负荷阻抗,有当采用方向阻抗元件时,整定阻抗为:距离保护第段的可靠系数,取1.3 返回系数,取1.1负荷的自启动系数.取1.3;保护线路所在电网的额定电压;被保护线路的最大事故流;线路的负荷功率因素角.取26度;线路阻抗角,这里为67度.(2) 与相邻线路距离保护第段配合,有式中,距离保护第段的可靠系数,取0.80.85;取其中较小值,灵敏度校验:当作为近后备时,当作为远后备时灵敏度不满足,
9、所以第4.2节 2号断路器的整定4.2.1相间距离保护第段的整定:躲过本线路的末端相间故障。距离保护第段灵敏度即为被保护线路全长的85%4.2.2相间距离保护第段的整定:按保证本线路末端故障时有足够灵敏度整定,有第4.3节 3号断路器的整定4.3.1相间距离保护第段的整定：躲过本线路的末端相间故障。距离保护第段灵敏度为保护线路全长的85%4.3.2 相间距离保护第段的整定:与相邻线路变压器的纵差配合,有双回线路单回运行,所以距离保护第段灵敏度为:4.3.3相间距离保护第段的整定:被保护线路的最小负荷阻抗,有当采用方向阻抗元件时,整定阻抗为:第44节 4号断路器的整定4.4.1相间距离保护第段的
10、整定:躲过本线路的末端相间故障。距离保护第段灵敏度为保护线路全长的85%4.4.2相间距离保护第段的整定: 双回线路单回运行:(1) 与相邻线路距离保护第段整定值配合,有(2) 与相邻线路距离保护第段整定值配合,有A厂停运时:(3) 与相邻变压器的纵差保护配合:A厂停运时:选其中最小值.距离保护第段灵敏度为灵敏度满足4.4.3 相间距离保护第段的整定:(1)被保护线路的最小负荷阻抗,有当采用方向阻抗元件时,整定阻抗为:(2)与相邻线路的第段配合,有选择之中最小值当作为后备保护时,当作为远后备保护时,所以选择第 五 章 零序保护整定计算第51节 1号断路器的整定5.1.1无时限零序电流保护：躲过相邻下一线路出口,即本线路末端单相或两相接地短路时可能出现的最大3倍零序电流,即式中,;应考虑系统在最大运行方式下故障点的,
