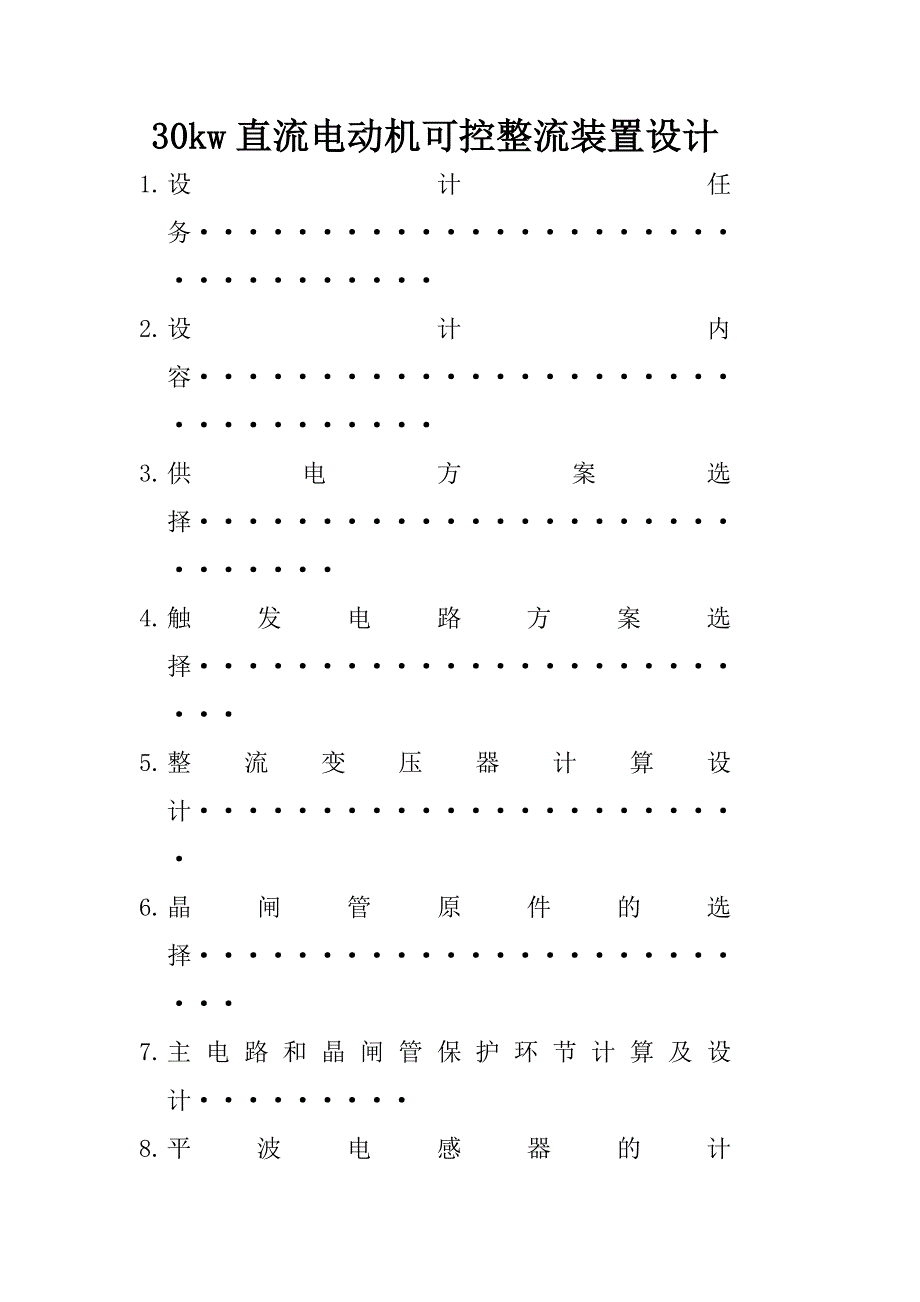

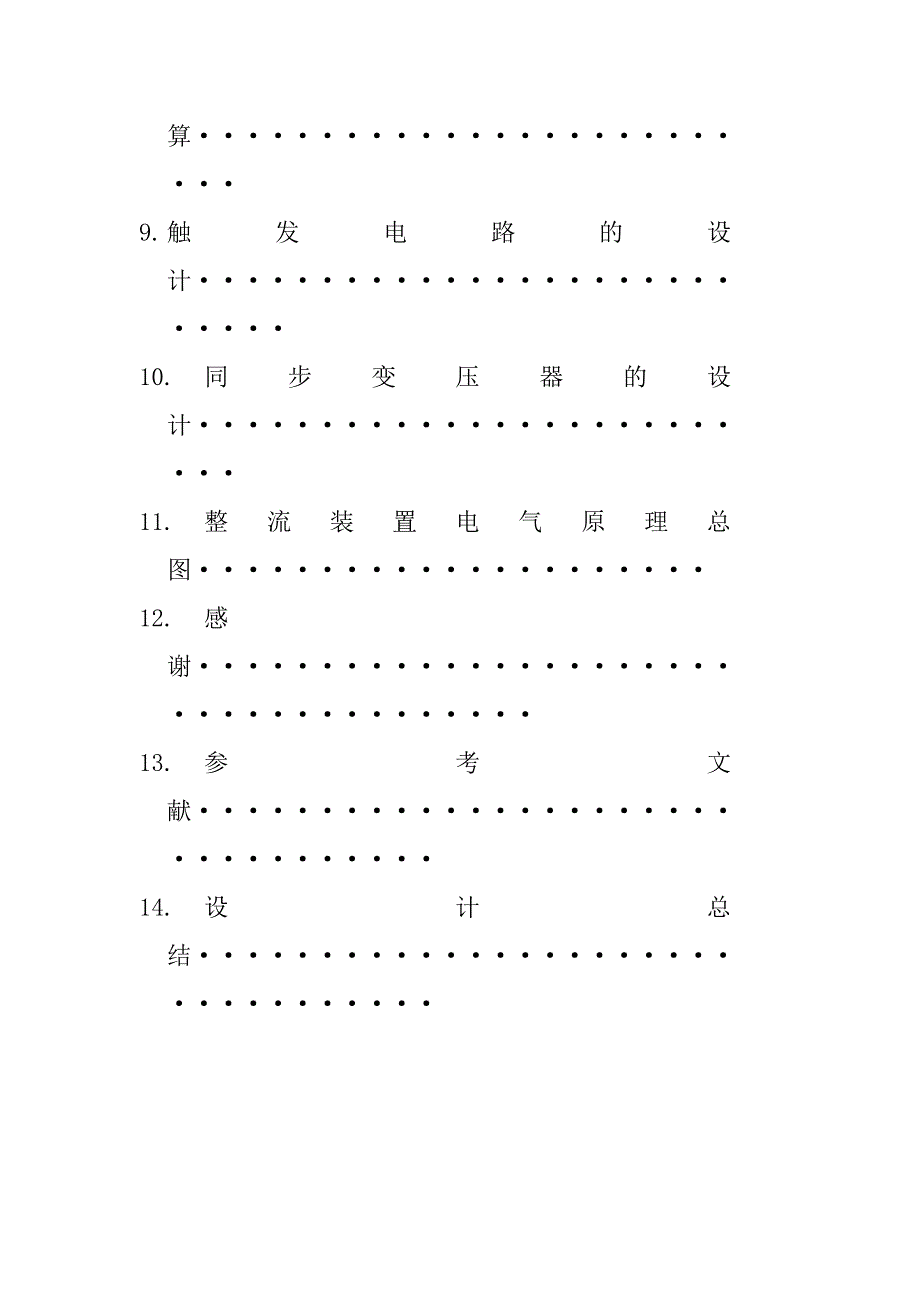

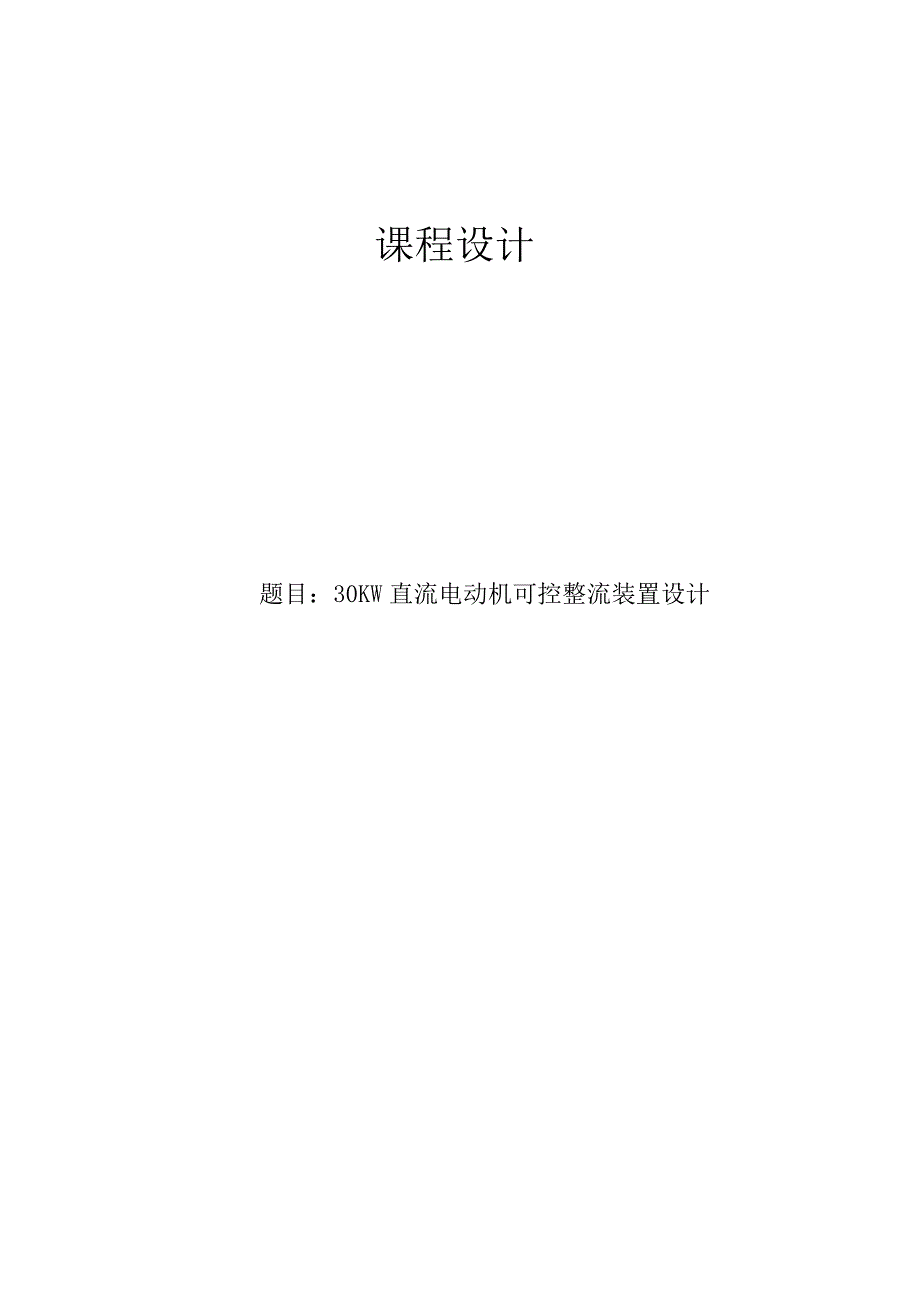

1、课程设计 题目：30KW直流电动机可控整流装置设计30kw直流电动机可控整流装置设计1. 设计任务2. 设计内容3. 供电方案选择4. 触发电路方案选择5. 整流变压器计算设计6. 晶闸管原件的选择7. 主电路和晶闸管保护环节计算及设计8. 平波电感器的计算9. 触发电路的设计10. 同步变压器的设计11. 整流装置电气原理总图12. 感谢13. 参考文献14. 设计总结 目录第1章 绪 论11.1 课题背景11.2 直流电动机调压调速可控整流电源设计简介11.3 课题设计要求11.4 课题主要内容2第2章 主电路设计32.1 总体设计思路32.2 系统结构框图32.3 系统工作原理42.4
2、对触发脉冲的要求5第3章 主电路元件选择63.1 晶闸管的选型6第4章 整流变压器额定参数计算74.1 二次相电压U274.2 一次与二次额定电流及容量计算8第五章 触发电路的设计10第六章 保护电路的设计136.1 过电压的产生及过电压保护136.2 过电流保护13第七章 缓冲电路的设计15第八章 总结18第1章 绪 论1.1 课题背景 当今,自动化控制系统已在各行各业得到广泛的应用和发展,而自动调速控制系统的应用在现代化生产中起着尤为重要的作用,直流调速系统是自动控制系统的主要形式。由可控硅整流装置供给可调电压的直流调速系统(简称KZD系统)和旋转变流机组及其它静止变流装置相比，不仅在经济
3、性和可靠性上有很大提高，而且在技术性能上也显示出较大的优越性。可控硅虽然有许多优点，但是它承受过电压和过电流的能力较差，很短时间的过电压和过电流就会把器件损坏。为了使器件能够可靠地长期运行，必须针对过电压和过电流发生的原因采用恰当的保护措施。为此，在变压器二次侧并联电阻和电容构成交流侧过电压保护；在直流负载侧并联电阻和电容构成直流侧过电压保护；在可控硅两端并联电阻和电容构成可控硅关断过电压保护；并把快速熔断器直接与可控硅串联，对可控硅起过流保护作用。随着电力电子器件的大力发展，该方面的用途越来越广泛。由于电力电子装置的电能变换效率高，完成相同的工作任务可以比传统方法节约电能10%40%，因此它
4、是一项节能技术，整流技术就是其中很重要的一个环节。设计任务：某生产机械由一直流电动机拖动，其额定参数为：PN=30KW，UN=220V,IN=150A,nN=1000r/min,要求电动机在100r/min1000r/min之间可连续调速，并保证负载电压降至10A时电位仍连续，设计一套晶闸管整流装置，以满足直流电动机调速要求。第2章 主电路设计2.1 总体设计思路 本次设计的系统以可控硅三相桥式全控整流电路构成系统的主电路，根据三相桥式全控整流电路对触发电路的要求，采用同步信号为锯齿波的触发电路，设计时采用恒流源充电，输出为双窄脉冲，脉冲宽度在8左右。本触发电路分成三个基本环节：同步电压形成、
5、移相控制、脉冲形成和输出。此外，还有双窄脉冲形成环节。同时考虑了保护电路和缓冲电路，通过参数计算对晶闸管进行了选型。 三相可控整流电路的控制量可以很大，输出电压脉动较小，易滤波，控制滞后时间短。，由于三相半波可控整流电路的主要缺点在于其变压器二次侧电流中含有直流分量，为此在应用中较少。而采用三相桥式全控整流电路，可以有效的避免直流磁化作用。 根据已知要求，额定电流为50A，额定电压为150V，可求的功率P=50*150=7.5KW，一般整流装置容量大于4KW，选用三相整流较为合适。2.2 系统结构框图 三相全控桥式整流电路如图2-1所示。 图2-1系统结构框图2.3 系统工作原理其工作原理详细
6、分析如下：在间，U相电压最高，共阴极组的VT1管被触发导通，电流由U相经VT1流向负载，又经VT6流入V相，整流变压器U、V两相工作，所以三相全控桥输出电压Ud为： Ud=Ud1-Ud2=Uu-Uv=Uuv经过60进入区间,U相电压仍然最高,VT1继续导通,W相电压最低,在VT2管承受的2交点时刻被解发导通,VT2管的导通使VT6承受uwv的反压关断。这区间负载电流仍然从电源U相流出经VT1、负载、VT2回到电源W相，于是这区间三相全控桥整流输出电压Ud为：Ud=Uu-Uw=Uuw 经过60，进入区间，这时V相电压最高，在VT3管的3交点处被触发导通。VT1由于VT3和导通而承受Uuv的反压而
7、关断，W相的VT2继续导通。负载电流从V相流W相，于是这区间三相全控输出电压Ud为：Ud=Uv-Uw=Uvw 其他区间，依此类推，电路中6只晶闸管导通的顺序及输出电压很容易得出。由上述可知，三相全控桥输出电压Ud是由三相电压6个线电压Uuv、Uuw、uvw、Uvu、Uwu和Uwv的轮流输出组成的。各线电压正半波的交点16分别为VT1VT6的=0点。因此分析三相全控整流电路不同Ud波形时，只要用线电压波形图直接分析画波形即可。2.4 对触发脉冲的要求 三相全控桥整流电路在任何时刻都必须有两只晶闸管同时导通，而且其中一只是在共阴极组，另外一只在共阳极组。为了保证电路能起动工作，或在电流断续后再次导
8、通工作，必须对两组中应导通的两只晶闸管同时加触发脉冲，为此可采用以下两种触发方式： （1）采用单脉冲触发：如使每一个触发脉冲的宽度大于60而小于120，这样在相隔60要触发换相时，当后一个触发脉冲出现时刻，前一个脉冲还未消失，因此均能同时触发该导通的两只晶闸管（2）采用双窄脉冲触发：如触发电路送出的是窄的矩形脉冲，在送出某一晶闸管的同时向前一相晶闸管补发一个脉冲，因此均能同时触发该导通的两只晶闸管。 第五章 触发电路的设计 晶闸管最重要的特性是可控的正向导通特性.当晶闸管的阳极加上正向电压后,还必须在门极与阴极之间加上一个具有一定功率的正向触发电压才能打通, 这一正向触发电压的导通是由触发电路
9、提供的,根据具体情况这个电压可以是交流、直流或脉冲电压。由于晶闸管被触发导通以后，门极的触发电压即失去控制作用，所以为了减少门极的触发功率，常常用脉冲触发。触发脉冲的宽度要能维持到晶闸管彻底导通后才能撤掉，晶闸管对触发脉冲的幅值要求是：在门极上施加的触发电压或触发电流应大于产品提出的数据，但也不能太大，以防止损坏其控制极，在有晶闸管串并联的场合，触发脉冲的前沿越陡越有利于晶闸管的同时触发导通。为了保证晶闸管电路能正常，可靠的工作，触发电路必须满足以下要求：触发脉冲应有足够的功率，触发脉冲的电压和电流应大于晶闸管要求的数值，并留有一定的裕量。 由闸管的门极伏安特性曲线可知，同一型号的晶闸管的门极
10、伏安特性的分散性很大，所以规定晶闸管元件的门极阻值在某高阻和低阻之间，才可能算是合格的产品。晶闸管器件出厂时，所标注的门极触发电流Igt、门极触发电压U是指该型号的所有合格器件都能被触发导通的最小门极电流、电压值，所以在接近坐标原点处以gtUgt为界划除OABCO区域，在此区域内为不可靠触发区。在器件门极极限电流Igfm、门极极限电压和门极极限功率曲线的包围下，面积ABCDEFG 为可触发区，所用的合格的晶闸管器件的触发电压与触发电流都应在这个区域内，在使用时，触发电路提供的门极的触发电压与触发电流都应处于这个区域内。再有，温度对晶闸管的门极影响很大，即使是同一个器件，温度不同时，器件的触发电
11、流与电压也不同。一般可以这样估算，在100高温时，触发电流、电压值比室温时低23倍，所以为了使敬闸管在任何工作条件下都能可靠的触发，触发电路送出的触发电流、电压值都必须大于晶闸管器件的门极规定的触发电流、触发电压值，并且要留有足够的余量。如触发信号为脉冲时，在触发功率不超过规定值的情况下，触发电压、电流的幅值在短时间内可以大大超过额定值。触发脉冲应一定的宽度且脉冲前沿应尽可能陡。由于晶闸管的触发是有一个过程的，也就是晶闸管的导通需要一定的时间。只有当晶闸管的阳极电流即主回路电流上升到晶闸管的掣住电流以上时，晶闸管才能导通，所以触发信号应有足够的宽度才能保证被触发的晶闸管可靠的导通，对于电感性负
12、载，脉冲的宽度要宽些，一般为0.51MS，相当于50HZ、18度电度角。为了可靠地、快速地触发大功率晶闸管，常常在触发脉冲的前沿叠加上一个触发脉冲。 触发脉冲的相位应能在规定范围内移动。例如单相全控桥式整流电路带电阻性负载时，要求触发脉冲的移项范围是0度180度，带大电感负载时，要求移项范围是0度90度；三相半波可控整流电路电阻性负载时，要求移项范围是0度90度。触发脉冲与主电路电源必须同步。为了使晶闸管在每一个周期都以相同的控制角被触发导通，触发脉冲必须与电源同步，两者的频率应该相同，而且要有固定的相位关系，以使每一周期都能在同样的相位上触发。触发电路同时受控于电压uc与同步电压us控。晶闸
13、管可控整流技术直流电机调速系统设计摘要:可控整流电路技术在工业生产上应用极广。如调压调速直流电源、电解及电镀的直流电源等。把交流电变换成大小可调的单一方向直流电的过程称为可控整流。整流器的输入端一般接在交流电网上。为了适应负载对电源电压大小的要求，或者为了提高可控整流装置的功率因数，一般可在输入端加接整流变压器，把一次电压U1，变成二次电压U2。由晶闸管等组成的可控整流主电路，其输出端的负载，可以是电阻性负载、大电感性负载以及反电动势负载。以上负载往往要求整流能输出在一定范围内变化的直流电压。为此，只要改变触发电路所提供的触发脉冲送出的早晚，就能改变晶闸管在交流电压U2一周期内导通的时间，这样
14、负载上直流平均值就可以得到控制。 该系统以可控硅三相桥式全控整流电路构成系统的主电路，采用同步信号为锯齿波的触发电路，本触发电路分成三个基本环节：同步电压形成、移相控制、脉冲形成和输出。此外，还有双窄脉冲形成环节。同时考虑了保护电路和缓冲电路，通过参数计算对晶闸管进行了选型，也对直流电动机进行了简单的介绍。关键词:可控整流 晶闸管 触发电路 缓冲电路 保护电路1.引言当今,自动化控制系统已在各行各业得到广泛的应用和发展,而自动调速控制系统的应用在现代化生产中起着尤为重要的作用,直流调速系统是自动控制系统的主要形式。由可控硅整流装置供给可调电压的直流调速系统(简称KZD系统)和旋转变流机组及其它静止变流装置相比，不仅在经
