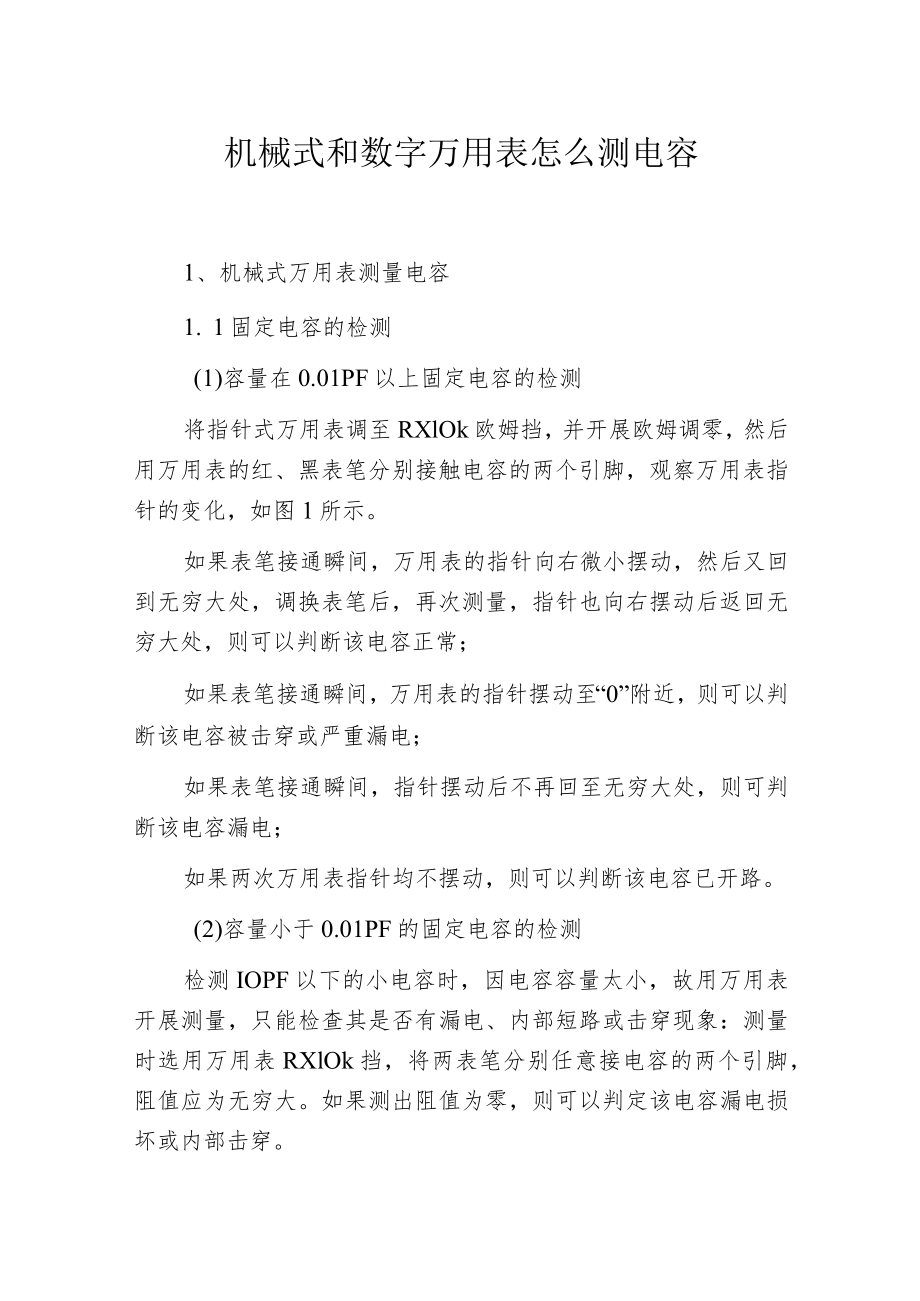

机械式和数字万用表怎么测电容.docx_第1页
第1页 / 共6页

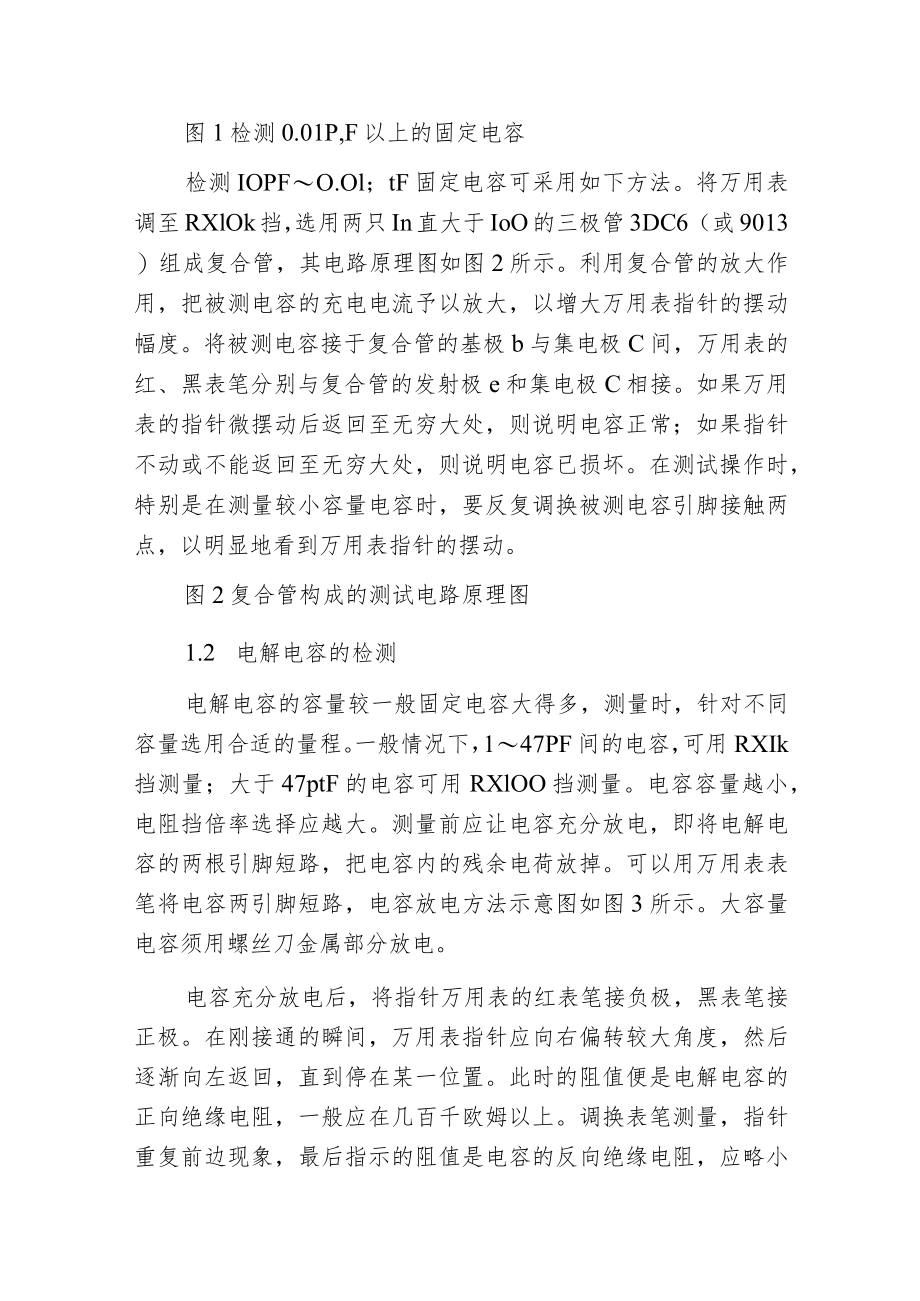

机械式和数字万用表怎么测电容.docx_第2页
第2页 / 共6页

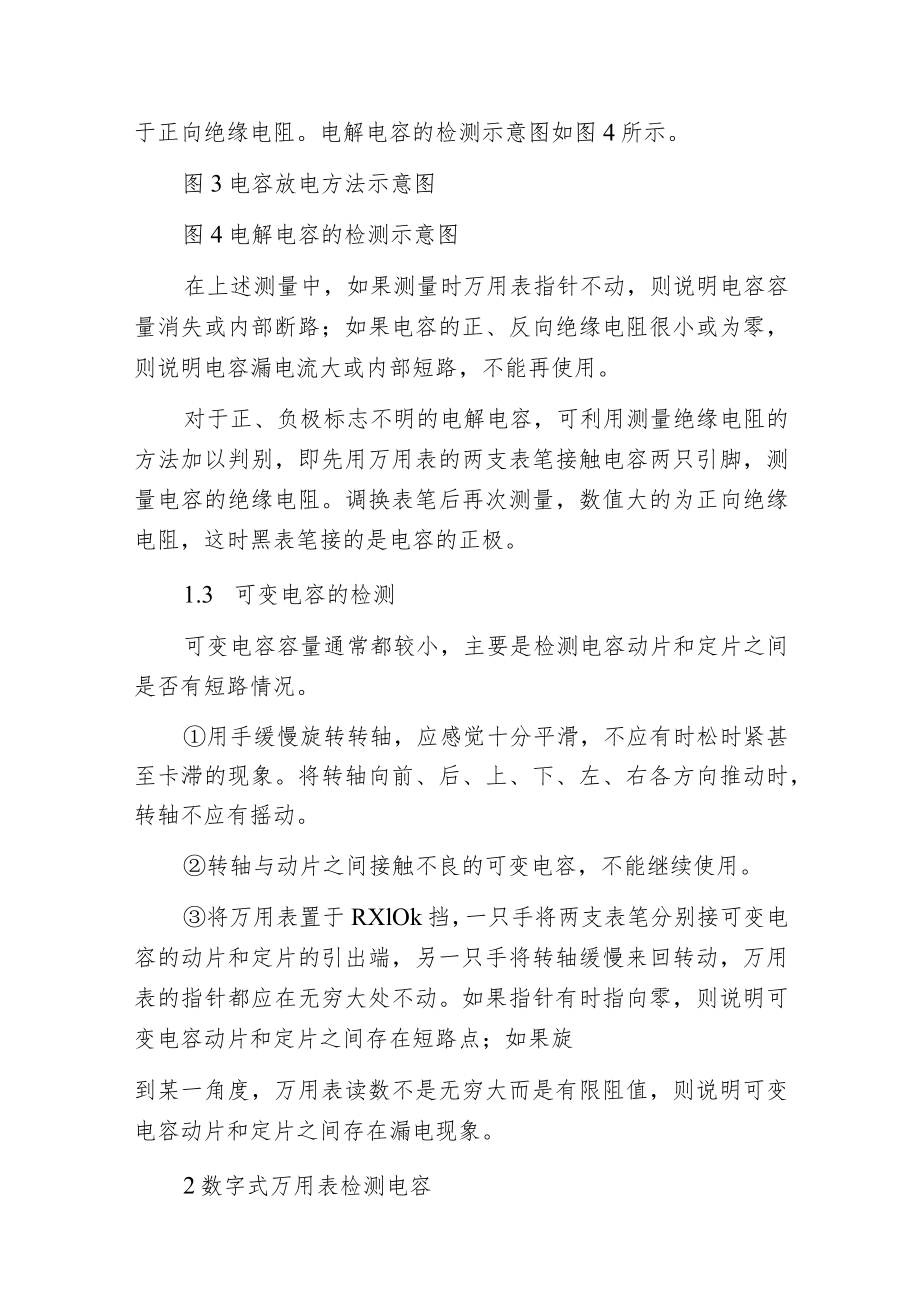

机械式和数字万用表怎么测电容.docx_第3页
第3页 / 共6页
机械式和数字万用表怎么测电容.docx_第4页
第4页 / 共6页
机械式和数字万用表怎么测电容.docx_第5页
第5页 / 共6页
机械式和数字万用表怎么测电容.docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《机械式和数字万用表怎么测电容.docx》由会员分享,可在线阅读,更多相关《机械式和数字万用表怎么测电容.docx(6页珍藏版)》请在第壹文秘上搜索。

1、机械式和数字万用表怎么测电容1、机械式万用表测量电容1. 1固定电容的检测(1)容量在0.01PF以上固定电容的检测将指针式万用表调至RXlOk欧姆挡,并开展欧姆调零,然后用万用表的红、黑表笔分别接触电容的两个引脚,观察万用表指针的变化,如图1所示。如果表笔接通瞬间,万用表的指针向右微小摆动,然后又回到无穷大处,调换表笔后,再次测量,指针也向右摆动后返回无穷大处,则可以判断该电容正常;如果表笔接通瞬间,万用表的指针摆动至“0”附近,则可以判断该电容被击穿或严重漏电;如果表笔接通瞬间,指针摆动后不再回至无穷大处,则可判断该电容漏电;如果两次万用表指针均不摆动,则可以判断该电容已开路。(2)容量小

2、于0.01PF的固定电容的检测检测IOPF以下的小电容时,因电容容量太小,故用万用表开展测量,只能检查其是否有漏电、内部短路或击穿现象:测量时选用万用表RXlOk挡,将两表笔分别任意接电容的两个引脚,阻值应为无穷大。如果测出阻值为零,则可以判定该电容漏电损坏或内部击穿。图1检测0.01P,F以上的固定电容检测IOPFO.Ol;tF固定电容可采用如下方法。将万用表调至RXlOk挡,选用两只In直大于IoO的三极管3DC6(或9013)组成复合管,其电路原理图如图2所示。利用复合管的放大作用,把被测电容的充电电流予以放大,以增大万用表指针的摆动幅度。将被测电容接于复合管的基极b与集电极C间,万用表

3、的红、黑表笔分别与复合管的发射极e和集电极C相接。如果万用表的指针微摆动后返回至无穷大处,则说明电容正常;如果指针不动或不能返回至无穷大处,则说明电容已损坏。在测试操作时,特别是在测量较小容量电容时,要反复调换被测电容引脚接触两点,以明显地看到万用表指针的摆动。图2复合管构成的测试电路原理图1.2 电解电容的检测电解电容的容量较一般固定电容大得多,测量时,针对不同容量选用合适的量程。一般情况下,147PF间的电容,可用RXIk挡测量;大于47ptF的电容可用RXlOO挡测量。电容容量越小,电阻挡倍率选择应越大。测量前应让电容充分放电,即将电解电容的两根引脚短路,把电容内的残余电荷放掉。可以用万

4、用表表笔将电容两引脚短路,电容放电方法示意图如图3所示。大容量电容须用螺丝刀金属部分放电。电容充分放电后,将指针万用表的红表笔接负极,黑表笔接正极。在刚接通的瞬间,万用表指针应向右偏转较大角度,然后逐渐向左返回,直到停在某一位置。此时的阻值便是电解电容的正向绝缘电阻,一般应在几百千欧姆以上。调换表笔测量,指针重复前边现象,最后指示的阻值是电容的反向绝缘电阻,应略小于正向绝缘电阻。电解电容的检测示意图如图4所示。图3电容放电方法示意图图4电解电容的检测示意图在上述测量中,如果测量时万用表指针不动,则说明电容容量消失或内部断路;如果电容的正、反向绝缘电阻很小或为零,则说明电容漏电流大或内部短路,不

5、能再使用。对于正、负极标志不明的电解电容,可利用测量绝缘电阻的方法加以判别,即先用万用表的两支表笔接触电容两只引脚,测量电容的绝缘电阻。调换表笔后再次测量,数值大的为正向绝缘电阻,这时黑表笔接的是电容的正极。1.3 可变电容的检测可变电容容量通常都较小,主要是检测电容动片和定片之间是否有短路情况。用手缓慢旋转转轴,应感觉十分平滑,不应有时松时紧甚至卡滞的现象。将转轴向前、后、上、下、左、右各方向推动时,转轴不应有摇动。转轴与动片之间接触不良的可变电容,不能继续使用。将万用表置于RXlOk挡,一只手将两支表笔分别接可变电容的动片和定片的引出端,另一只手将转轴缓慢来回转动,万用表的指针都应在无穷大

6、处不动。如果指针有时指向零,则说明可变电容动片和定片之间存在短路点;如果旋到某一角度,万用表读数不是无穷大而是有限阻值,则说明可变电容动片和定片之间存在漏电现象。2数字式万用表检测电容指针式万用表只能检测电容的好坏(小容量电容的断路性故障不宜判断)以及大致估测电容的大小,不能准确测量电容容量大小,电容的电容量通常需要电容表、数字式万用表以及专用的电容测量仪器来测量。用数字式万用表测量电容的电容量时需注意,并不是所有电容都可测量,要依据数字万用表的测量挡位来确定。有的数字式万用表有多个电容测量挡位,可以测量2nF2;tF的电容,有的可测量20.nF20.0ctF的电容,而有的数字式万用表只有一个

7、20.0PtF的电容测量挡位。使用数字式万用表测量电容的电容量时,将数字式万用表置于电容挡,根据电容量的大小选择适当挡位,待测电容充分放电后,将待测电容直接插到测试孔内或两表笔分别直接接触开展测量。数字式万用表的显示屏上将直接显示出待测电容的容量。数字式万用表测量电容示意图如图5所示。图5数字式万用表测量电容示意图如果显示的数值等于或十分接近标称容量,则说明该电容正常;如果待测电容显示的数值与标称容量相差过大,则查看其标称容量是否在万用表的测试范围之内,如果超出万用表的测量范围,可更换有适当量程的万用表再开展测量,更换万用表后再测量若还是相差过大,则说明待测电容已变质,不能再使用;如果待测电容

8、显示的数值远小于标称容量,则说明待测电容已损坏。注意:(1)如果待测电容的电容量超出万用表测量范围,则不能用数字式万用表测量。(2)数字式万用表的表笔连接与指针式万用表的表笔连接方法是相反的,指针式万用表黑表笔接的是表内电源正极,为表内电流流出端;数字式万用表的红表笔接表内电源正极,为表内电流流出端。电容充分放电后将万用表红表笔接电解电容正极,黑表笔接电解电容负极可测出正向绝缘电阻。反之,万用表红表笔接电解电容负极,黑表笔接电解电容正极可测出反向绝缘电阻。3万用表电压法检测电容用交流电压法也可以检测电容器,某些万用表带有此功能,如FM50型万用表。下面以FM50型万用表为例,其检测方法如下。万用表的刻度盘上有交流电压与电容容量相对应的刻度,如图6所示。(a)交流电压为IOV时,电压与容量的对应值(b)交流电压为50V时,电压与容量的对应值(C)交流电压为250l时,电压与容量的对应值图6万用表刻度盘上交流电压与电容容量相对应的刻度3.1选择量程根据电容器上的耐压值,合理选择交流量程,把转换开关置于该量程。3.2配接交流电源准备一只调压型的电源变压器,选择与量程相对应的电压输出,然后按图7所示的方法开展连接测量。图7万用表电压法检测电容3.3测量与读数交流电源、电容器、万用表串联成闭合回路,上电后开展测量。待表针稳定后即可渎数。注意:在使用250V交流电源时,一定要注意安全。
