《机械密封失效分析与故障分析.docx》由会员分享，可在线阅读，更多相关《机械密封失效分析与故障分析.docx（4页珍藏版）》请在第壹文秘上搜索。

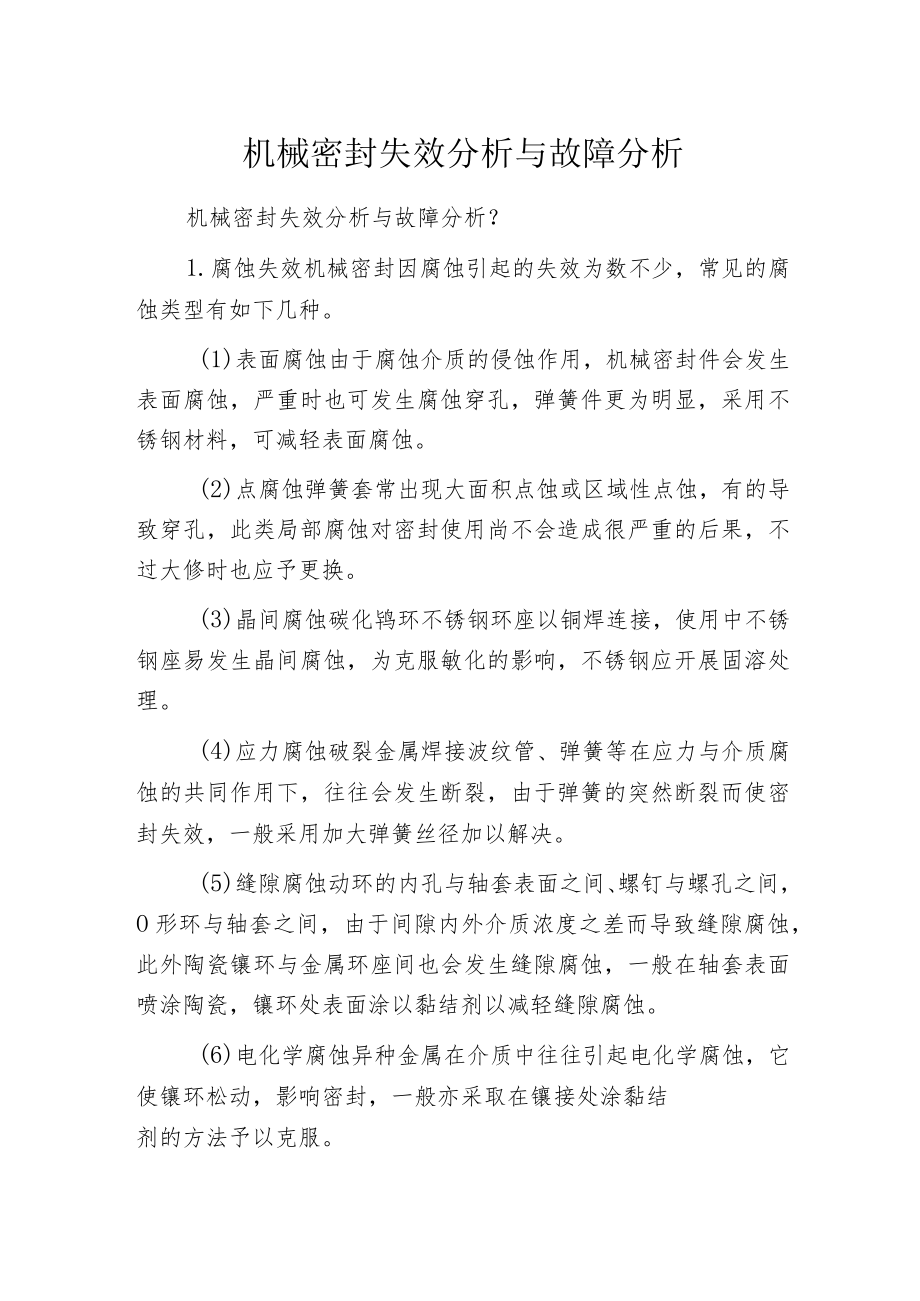

1、机械密封失效分析与故障分析机械密封失效分析与故障分析？1.腐蚀失效机械密封因腐蚀引起的失效为数不少，常见的腐蚀类型有如下几种。(1)表面腐蚀由于腐蚀介质的侵蚀作用，机械密封件会发生表面腐蚀，严重时也可发生腐蚀穿孔，弹簧件更为明显，采用不锈钢材料，可减轻表面腐蚀。(2)点腐蚀弹簧套常出现大面积点蚀或区域性点蚀，有的导致穿孔，此类局部腐蚀对密封使用尚不会造成很严重的后果，不过大修时也应予更换。(3)晶间腐蚀碳化鸨环不锈钢环座以铜焊连接，使用中不锈钢座易发生晶间腐蚀，为克服敏化的影响，不锈钢应开展固溶处理。(4)应力腐蚀破裂金属焊接波纹管、弹簧等在应力与介质腐蚀的共同作用下，往往会发生断裂，由于弹簧

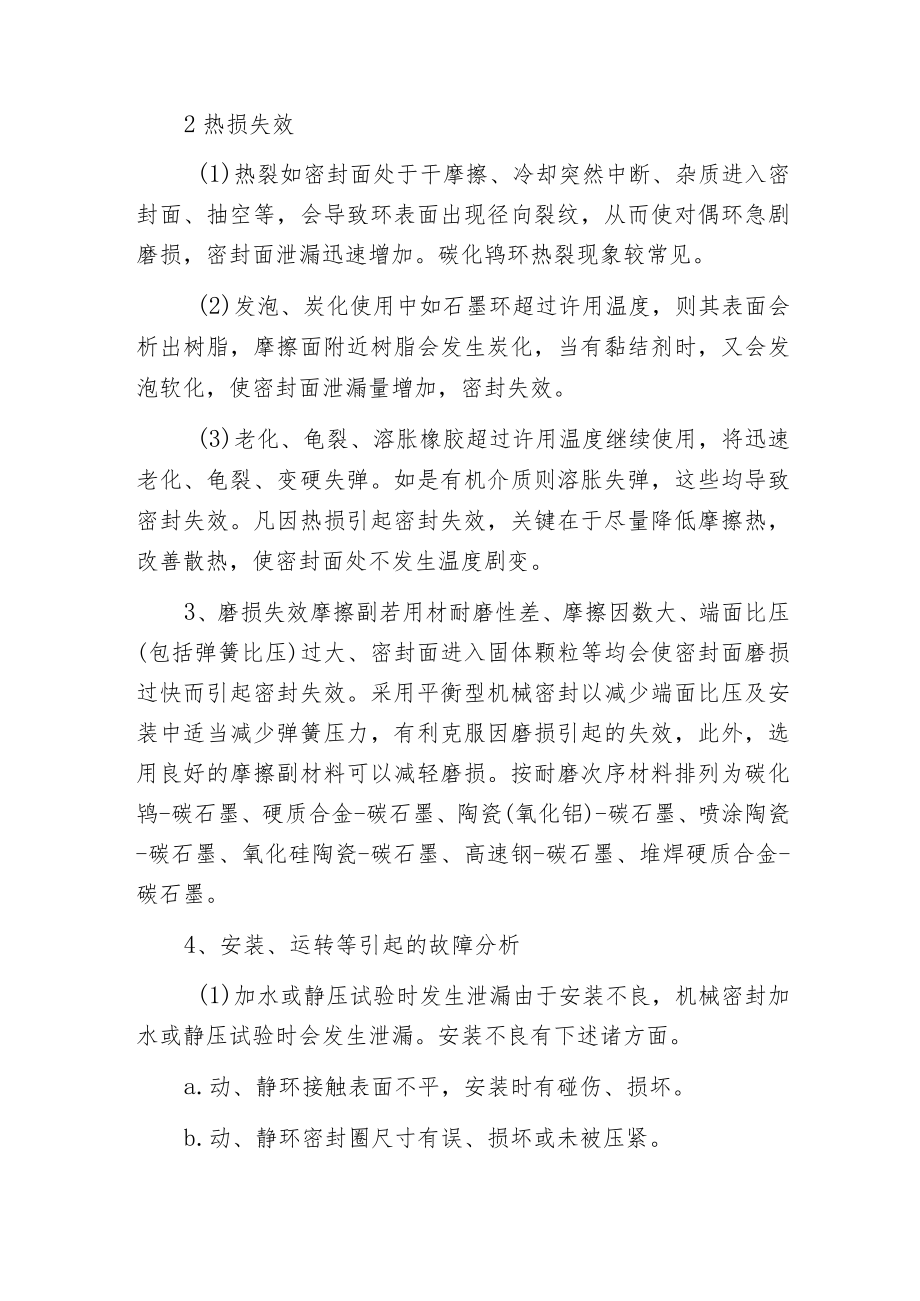

2、的突然断裂而使密封失效，一般采用加大弹簧丝径加以解决。(5)缝隙腐蚀动环的内孔与轴套表面之间、螺钉与螺孔之间，O形环与轴套之间，由于间隙内外介质浓度之差而导致缝隙腐蚀，此外陶瓷镶环与金属环座间也会发生缝隙腐蚀，一般在轴套表面喷涂陶瓷，镶环处表面涂以黏结剂以减轻缝隙腐蚀。(6)电化学腐蚀异种金属在介质中往往引起电化学腐蚀，它使镶环松动，影响密封，一般亦采取在镶接处涂黏结剂的方法予以克服。2热损失效(1)热裂如密封面处于干摩擦、冷却突然中断、杂质进入密封面、抽空等，会导致环表面出现径向裂纹，从而使对偶环急剧磨损，密封面泄漏迅速增加。碳化鸨环热裂现象较常见。(2)发泡、炭化使用中如石墨环超过许用温度
3、，则其表面会析出树脂，摩擦面附近树脂会发生炭化，当有黏结剂时，又会发泡软化，使密封面泄漏量增加，密封失效。(3)老化、龟裂、溶胀橡胶超过许用温度继续使用，将迅速老化、龟裂、变硬失弹。如是有机介质则溶胀失弹，这些均导致密封失效。凡因热损引起密封失效，关键在于尽量降低摩擦热，改善散热，使密封面处不发生温度剧变。3、磨损失效摩擦副若用材耐磨性差、摩擦因数大、端面比压(包括弹簧比压)过大、密封面进入固体颗粒等均会使密封面磨损过快而引起密封失效。采用平衡型机械密封以减少端面比压及安装中适当减少弹簧压力，有利克服因磨损引起的失效，此外，选用良好的摩擦副材料可以减轻磨损。按耐磨次序材料排列为碳化鸨-碳石墨、

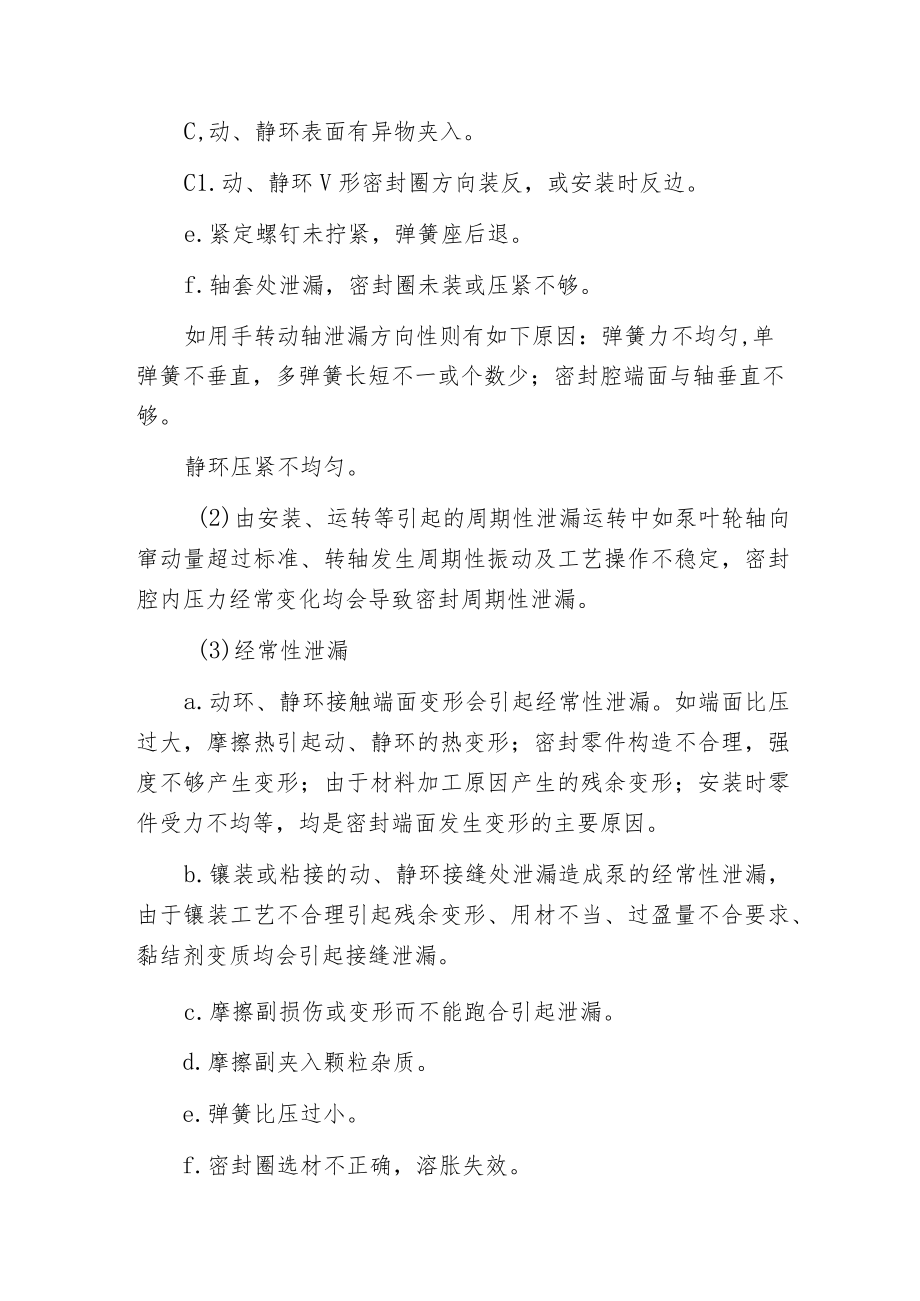

4、硬质合金-碳石墨、陶瓷(氧化铝)-碳石墨、喷涂陶瓷-碳石墨、氧化硅陶瓷-碳石墨、高速钢-碳石墨、堆焊硬质合金-碳石墨。4、安装、运转等引起的故障分析(1)加水或静压试验时发生泄漏由于安装不良，机械密封加水或静压试验时会发生泄漏。安装不良有下述诸方面。a.动、静环接触表面不平，安装时有碰伤、损坏。b.动、静环密封圈尺寸有误、损坏或未被压紧。C,动、静环表面有异物夹入。C1.动、静环V形密封圈方向装反，或安装时反边。e.紧定螺钉未拧紧，弹簧座后退。f.轴套处泄漏，密封圈未装或压紧不够。如用手转动轴泄漏方向性则有如下原因：弹簧力不均匀,单弹簧不垂直，多弹簧长短不一或个数少；密封腔端面与轴垂直不够。静
5、环压紧不均匀。(2)由安装、运转等引起的周期性泄漏运转中如泵叶轮轴向窜动量超过标准、转轴发生周期性振动及工艺操作不稳定，密封腔内压力经常变化均会导致密封周期性泄漏。(3)经常性泄漏a.动环、静环接触端面变形会引起经常性泄漏。如端面比压过大，摩擦热引起动、静环的热变形；密封零件构造不合理，强度不够产生变形；由于材料加工原因产生的残余变形；安装时零件受力不均等，均是密封端面发生变形的主要原因。b.镶装或粘接的动、静环接缝处泄漏造成泵的经常性泄漏，由于镶装工艺不合理引起残余变形、用材不当、过盈量不合要求、黏结剂变质均会引起接缝泄漏。c.摩擦副损伤或变形而不能跑合引起泄漏。d.摩擦副夹入颗粒杂质。e.
6、弹簧比压过小。f.密封圈选材不正确，溶胀失效。g.V形密封圈装反。h.动、静环密封面对轴线不垂直度误差过大。1.密封圈压紧后，传动销、防转销顶住零件。j.大弹簧旋向不对。k.转轴振动。1.动、静环与轴套间形成水垢不能补偿磨损位移。m.安装密封圈处轴套部位有沟槽或凹坑腐蚀。n.端面比压过大，动环表面龟裂。o.静环浮动性差。P.辅助装置有问题。4.突发性泄漏由于以下原因，泵密封会出现突然的泄漏。(1)泵强烈振动、抽空破坏了摩擦副。(2)弹簧断裂。(3)防转销脱落或传动销断裂而失去作用。(4)辅助装置有故障使动、静环冷热骤变导致密封面产生变形或裂纹。(5)由于温度变化，摩擦副周围介质发生冷凝、结晶影响密封。5.停泵一段时间再开支时发生泄漏摩擦副附近介质的凝固、结晶，摩擦副上有水垢；弹簧锈蚀、堵塞而丧失弹性，均可引起泵重新开动时发生泄漏。
