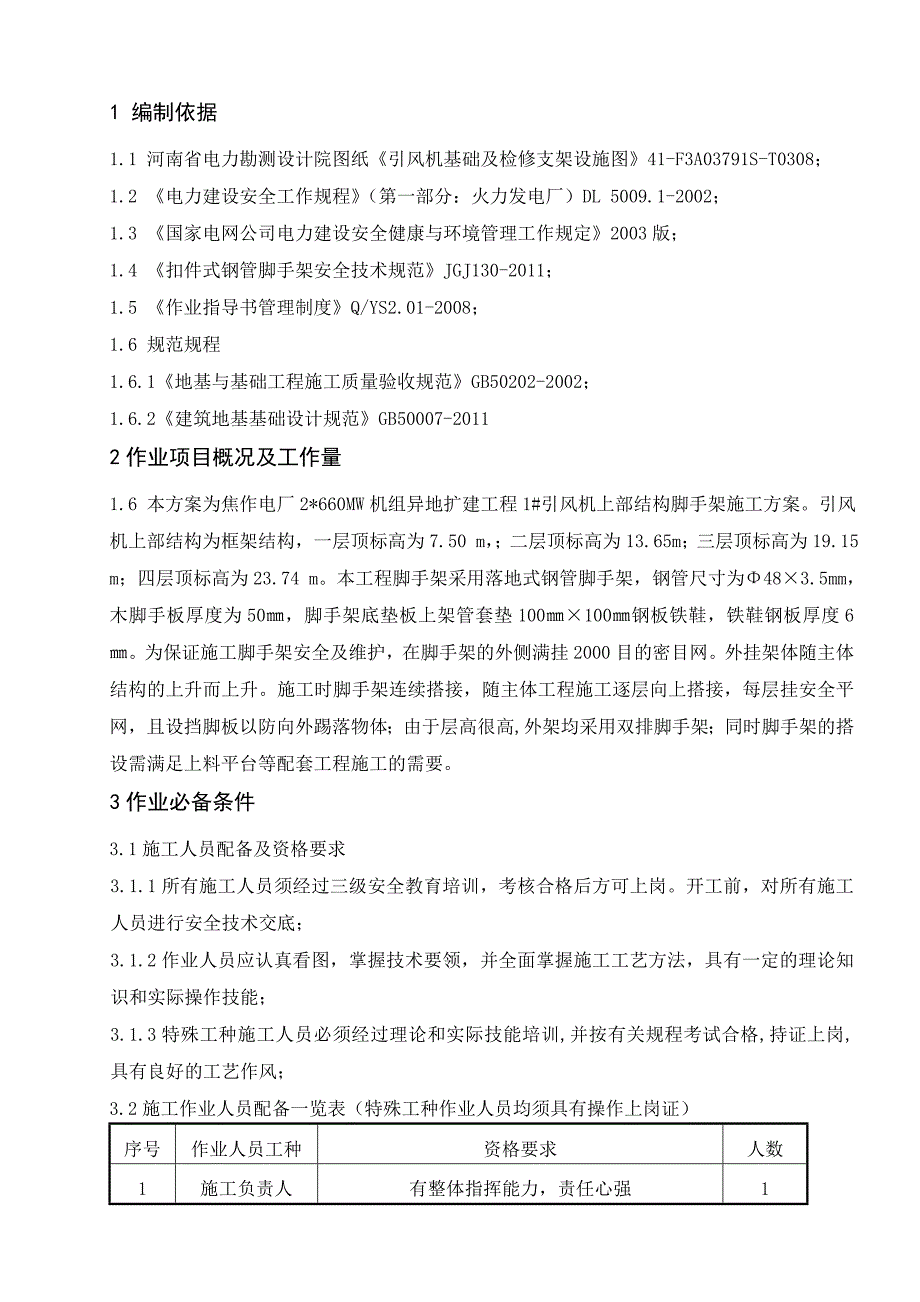

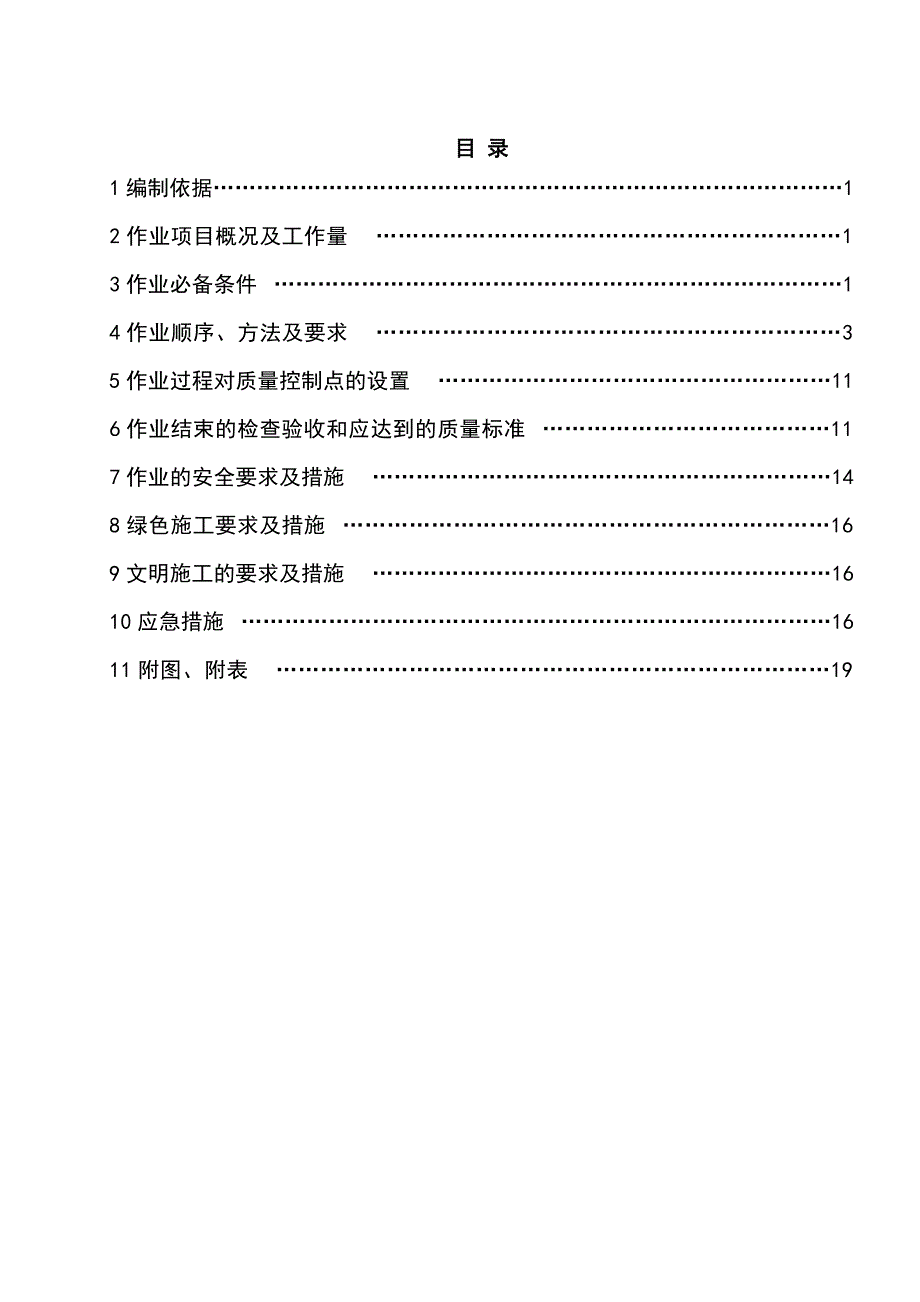

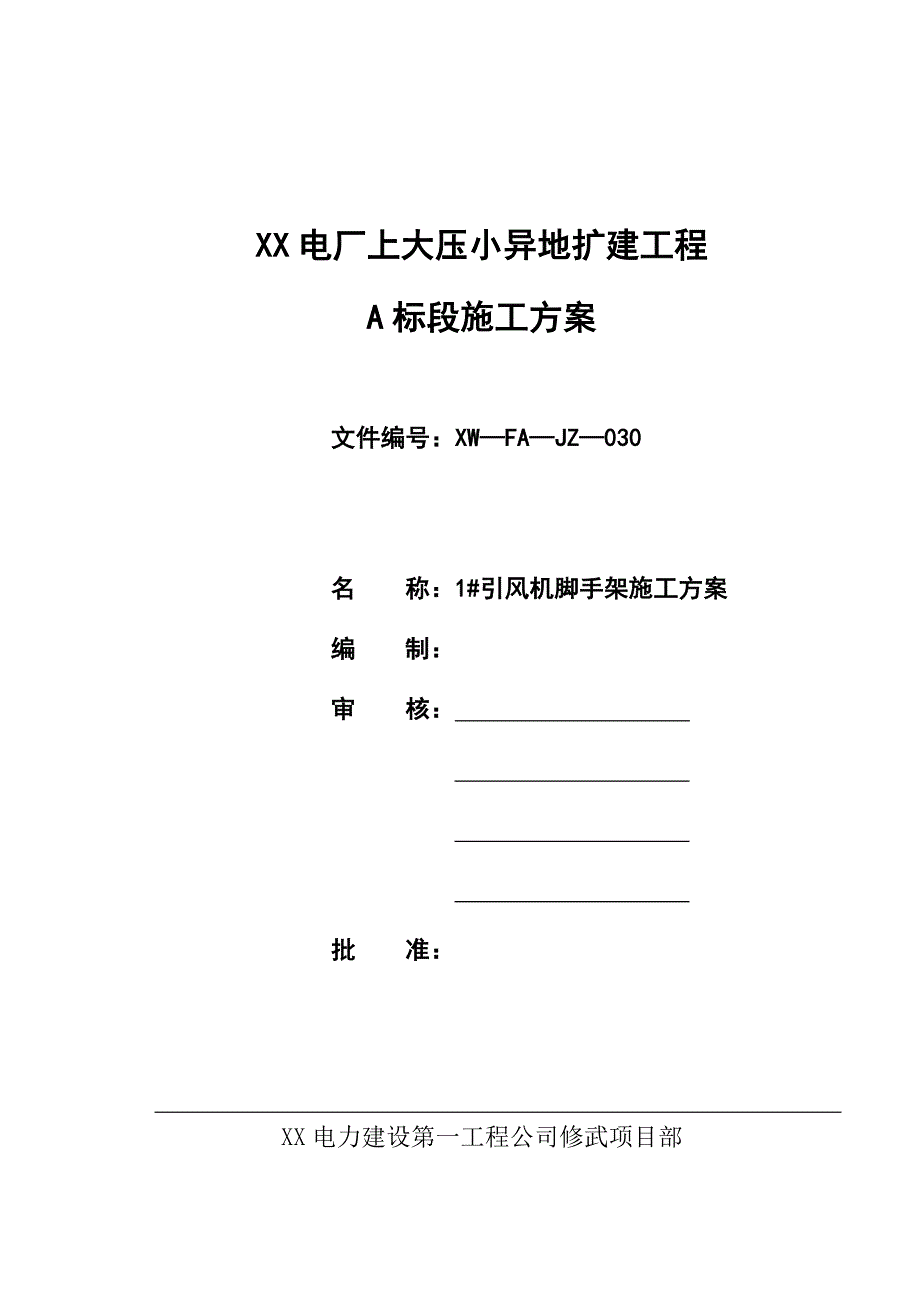

1、XX电厂上大压小异地扩建工程A标段施工方案文件编号：XWFAJZ030名 称：1#引风机脚手架施工方案编 制： 审 核： 批 准： XX电力建设第一工程公司修武项目部目 录1编制依据12作业项目概况及工作量13作业必备条件14作业顺序、方法及要求35作业过程对质量控制点的设置116作业结束的检查验收和应达到的质量标准117作业的安全要求及措施148绿色施工要求及措施169文明施工的要求及措施1610应急措施1611附图、附表191 编制依据1.1 河南省电力勘测设计院图纸引风机基础及检修支架设施图41-F3A03791S-T0308；1.2 电力建设安全工作规程（第一部分：火力发电厂）DL 5
2、009.1-2002；1.3 国家电网公司电力建设安全健康与环境管理工作规定2003版；1.4 扣件式钢管脚手架安全技术规范JGJ130-2011；1.5 作业指导书管理制度Q/YS2.01-2008；1.6 规范规程1.6.1地基与基础工程施工质量验收规范GB50202-2002；1.6.2建筑地基基础设计规范GB50007-20112作业项目概况及工作量1.6 本方案为焦作电厂2*660MW机组异地扩建工程1#引风机上部结构脚手架施工方案。引风机上部结构为框架结构，一层顶标高为7.50 m，；二层顶标高为13.65m；三层顶标高为19.15 m；四层顶标高为23.74 m。本工程脚手架采用
3、落地式钢管脚手架，钢管尺寸为483.5mm，木脚手板厚度为50，脚手架底垫板上架管套垫100100钢板铁鞋，铁鞋钢板厚度6。为保证施工脚手架安全及维护，在脚手架的外侧满挂2000目的密目网。外挂架体随主体结构的上升而上升。施工时脚手架连续搭接，随主体工程施工逐层向上搭接，每层挂安全平网，且设挡脚板以防向外踢落物体；由于层高很高,外架均采用双排脚手架；同时脚手架的搭设需满足上料平台等配套工程施工的需要。3作业必备条件3.1施工人员配备及资格要求3.1.1所有施工人员须经过三级安全教育培训，考核合格后方可上岗。开工前，对所有施工人员进行安全技术交底；3.1.2作业人员应认真看图，掌握技术要领，并全
4、面掌握施工工艺方法，具有一定的理论知识和实际操作技能；3.1.3特殊工种施工人员必须经过理论和实际技能培训,并按有关规程考试合格,持证上岗,具有良好的工艺作风；3.2施工作业人员配备一览表（特殊工种作业人员均须具有操作上岗证）序号作业人员工种资格要求人数1施工负责人有整体指挥能力，责任心强12技术负责人有施工经验，熟悉图纸，能现场解决一般问题并了解验收要求，责任心强13施工管理员熟悉施工工艺，具有一定的协调能力14安全员有安监证，责任心强15技术质量员有质检证，熟悉规范和图纸16测量员有现场施工经验熟悉图纸17架子工有架子工证，熟悉脚手架操作128驾驶员有驾驶员证23.3机具、工具、仪器、仪表
5、配备一览表序号名 称规格精度单位数量备注一施工机械1拖车辆1水平运输2汽车吊16t台1垂直运输3砂轮锯400台2钢管切割4平板运输车台1水平运输二工具5线锤个6模板施工6扳手把10常用工具7墨斗只4放线工具8镝灯及灯架套6现场照明三测量仪器、仪表9水准仪DSZ3D-32X1mm台110全站仪BTS-802CLA2” (2M+2PPD)台111钢卷尺50m1mm把33.4设备、材料、力能供应一览表序号设备、材料名称规格型号单位数量备注1脚手架管48t101.5m/根2脚手架管48t604m/根6m/根3扣件个100004脚手架板400025050块5003.5钢管脚手架搭设的准备工作3.5.1搭
6、设前对钢管，钢跳板及扣件等，进行严格检查，钢管和钢跳板如有严重锈蚀、变形或裂纹的，不得使用，扣件必须有出厂合格证，发现有脆裂变形，滑丝的禁止使用。3.5.2为防止脚手架发生沉降,底层脚手架应座落在木垫板上。4作业顺序、方法及要求4.1作业流程图立杆定位铺垫板站立杆连接扫地杆搭设水平杆梁底加密接立杆各步水平杆剪刀撑验收4.2作业内容、方法及要求4.2.1内脚手架4.2.1.1内脚手架功能：用于钢筋施工、模板作业及砼浇筑。本工程基础已按照设计要求进行了土方回填，回填土顶标高为-1.300m，经检测回填土压实系数0.96满足脚手架对基地承载力的要求。主体结构沿建筑物外侧搭设双排脚手架，建筑物外侧的脚
7、手架顶设置1.5m宽的循环施工通道，用木跳板满铺并设置防护栏杆和挡脚板。一至四层采用满堂脚手架，脚手架立杆纵、横距1.2m，步距1.5m，梁承重部位立杆间距为0.6-0.8m；贴地面设置扫地杆。 根据结构的不同进行加密加固。4.2.1.2满堂模板支架的支撑设置应符合下列规定：a)满堂模板支架四边连续设置纵向剪刀撑，由底至顶连续设置。b)高于4m的模板支架，其两端与中间立杆从顶层开始向下每隔3步设置一道水平剪刀撑。c)支架立杆应竖直设置，2m高度的垂直允许偏差为15mm。d)当梁板支架立杆采用单根立杆时，立杆应设在梁模板中心线处，其偏心距不应大于25mm。4.2.2外脚手架4.2.2.1立杆 （
8、见图1）立杆接头采用对接接头，且要求将连接点交错布置，二个相邻立杆接头不应设在同一步内。且高度方向错开的距离不能小于2m，各接头的中心距主节点的距离不大于步距的1/3。4.2.2.2纵向水平杆一般采用对接扣件连接，也可采用搭接，接头应交错布置，相邻接头的水平距离不小于1000mm，且不应设在同一跨内，也不得设在水平杆跨中。 搭接长度不得小于1000mm，并设2个旋转扣件固定，端部扣件盖板的边缘至钢管端部距离不小于200mm。4.2.2.3横向水平杆每一节点处需设置一根横向水平杆，与内满堂脚手架连接成整体，外出纵水平杆一端不应小于200mm。4.2.3钢管脚手架的搭设要求4.2.3.1脚手架不得
9、钢、木混搭。4.2.3.2立杆的接头位置应错开布置在不同步距内，与相近大横杆的距离不宜大于步距的三分之一。4.2.3.3斜杆接长，不宜采用对接扣件，应采用叠交搭接方式，搭接部位的二只扣件间隔不少于500mm。4.2.3.4所有扣件螺栓的拧紧程度必须一致，紧固力矩应达到4065N.m。要配专人检查负责。4.2.3.5严格遵守搭设顺序：摆放扫地杆逐根安放横杆并与扫地杆固定扣紧安装立杆安装第一步大横杆并与横杆扣紧同时安装第二步大横杆、小横杆安第三、四步大横杆、小横杆加设剪刀撑铺钢脚手板绑扎防护栏杆及装钉挡脚板，并挂设立网防护。4.2.3.6搭设时，随搭随校正杆件的垂直度和水平偏差。同时适度拧紧扣件，
10、并用力矩扳手检查，紧固力矩应在4065Nm之间，螺栓的根部要放正。连接大横杆的对接扣件，开口应朝架子内侧，螺栓向上，以防雨水进入。4.2.3.7剪刀撑的搭设要将一根斜杆扣在立杆上，另一根扣在小横杆的伸出部分上，斜杆两端扣件与立杆节点的距离不大于200mm。最下面的斜杆与立杆的连接点离地面不大于500mm。4.2.4钢管脚手架搭设要点4.2.4.1首步脚手架步高为1200mm，立杆应间隔交叉不同长度的钢管，将相邻立杆的对接接头至于不同水平截面上，使立杆受力的薄弱截面错开。4.2.4.2立杆与大横杆要用直角扣件扣紧，不能隔步设置或遗漏。 4.2.4.3小横杆应贴立杆布置，用直角扣件与大横杆扣紧，当
11、为单立杆时，上、下层小横杆应沿立杆左右侧布置，并在两立杆间根据需要加设12根小横杆，在架子逐步搭高的过程中不宜拆除贴近立杆的小横杆。4.2.4.4脚手架的两端、转角处剪刀撑。剪刀撑与地面的夹角不得大于 60； 剪刀撑简图：4.2.4.5作用层的栏杆和挡脚板应符合下列规定：a)栏杆和挡脚板设在外立杆的里侧。b)防护栏杆的上栏杆上皮高度为1.2m,c)中栏杆应居中设置。d)防护栏杆必须经得起1000N的冲击而不损坏。e)挡脚板高度不低于180,f)采用立挂式全封闭密目安全网，安全网设在外立杆的里侧，作用层的外侧。4.2.5斜道4.2.5.1采用之字型设置，供人行走兼作小部分零星材料运输斜道。4.2
12、.5.2斜道的构造应符合下列规定：a)斜道宜附着外脚手架。b)人行斜道宽度1.2m,坡度不得大于1：3。c)拐弯处设置休息平台，其宽度不应小于斜道宽度。d)斜道两侧及平台外围均应设置双道栏杆，栏杆高度应为1.2m，中间高度为0.6米。e)按规定设置剪刀撑和横向斜撑。4.2.5.3斜道及作业层脚手板构造应符合下列规定：a)采用钢脚手板，应满铺、铺稳。不应有空隙和探头板。两端采用8铁线固定在横向水平杆上，且扣子朝下绑扎。脚手板与墙面的间距不得大于200mm。b)脚手板顺铺时，接头采用搭接；搭接长度不得小于200mm。下面的板头应压住上面的板头，板头的凸棱处宜采用三角木填顺。c)斜道的脚手板上每隔250mm300mm设置一根多层胶合板做成的防滑条。d)在架子拐弯处，脚手板应交错搭接。4.2.6脚手架荷载计算4.2.6.1满堂脚手架计算已知条件：采用胶合板模板，用483.5钢管做支撑，间距均为1.2m1.2m。荷载计算：a)N=1.2(NG1K+NG2K)+1.4NQK)i. NG1K=0.03839.18=1.046KN.NG2K=4.265 KN查建筑施工手册表（585） A木模板自重标准值500N/mm2B新浇混凝土自重标准值240000.15=3600N/mm2C钢筋自重标准值11000.15=
