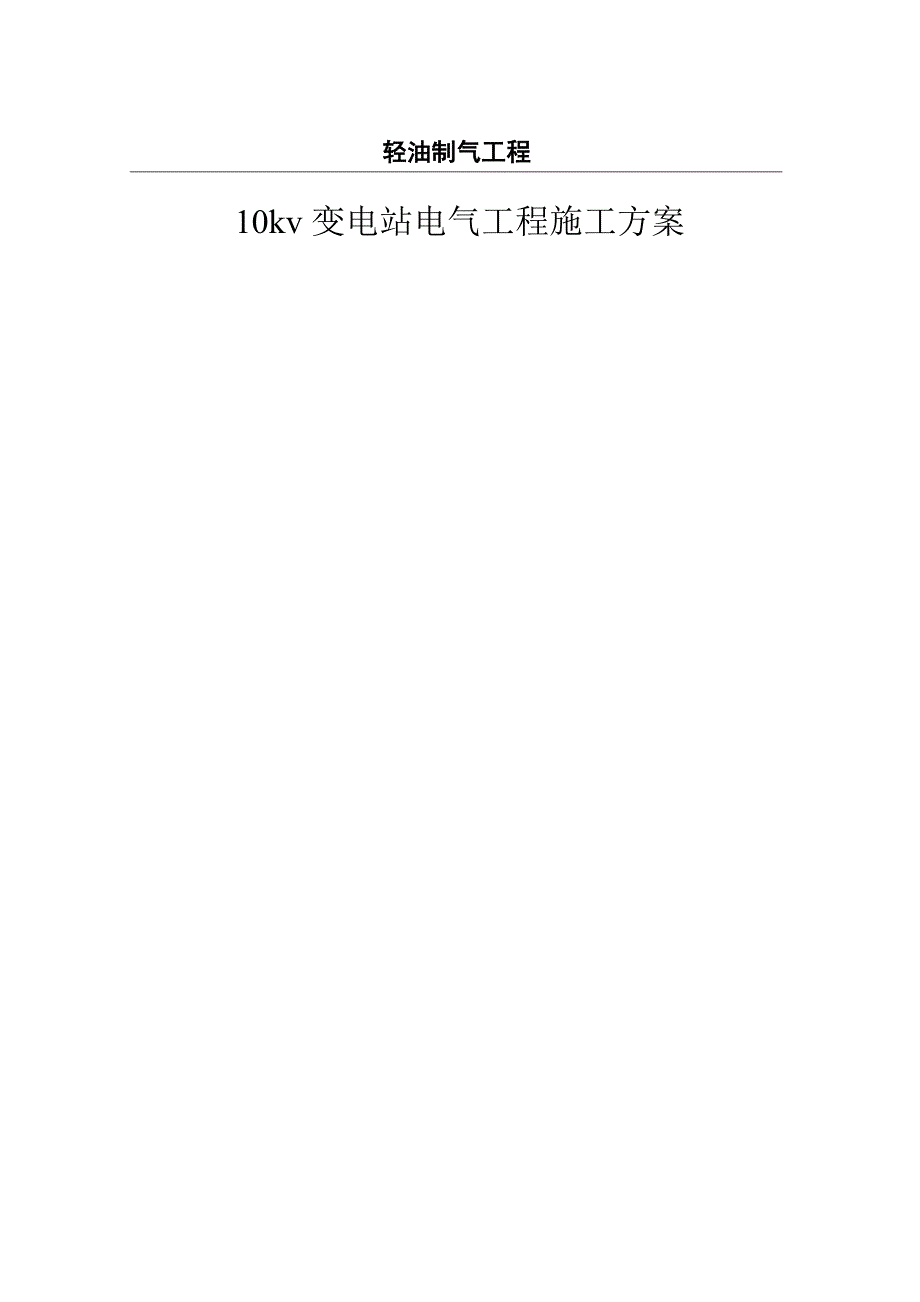

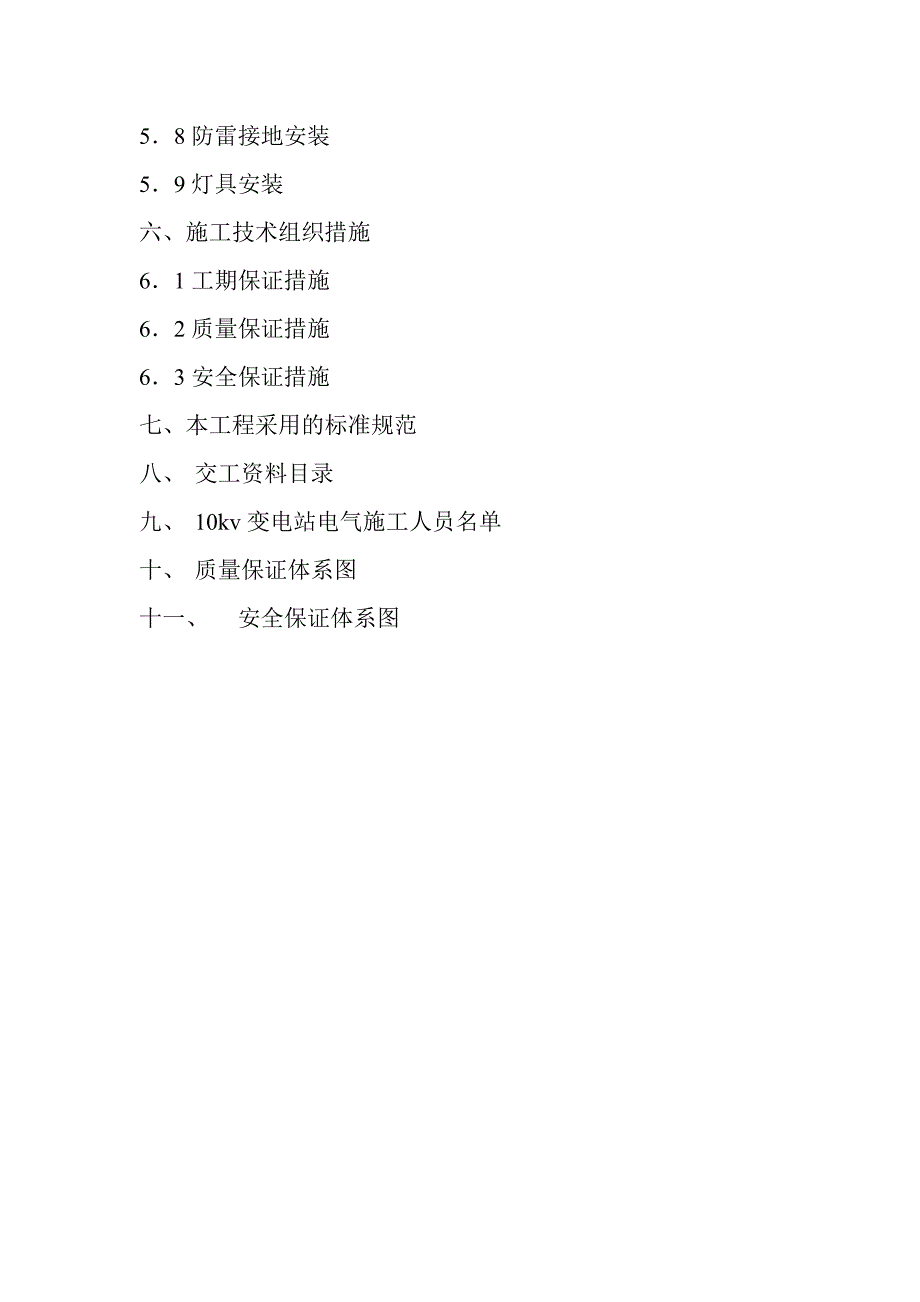

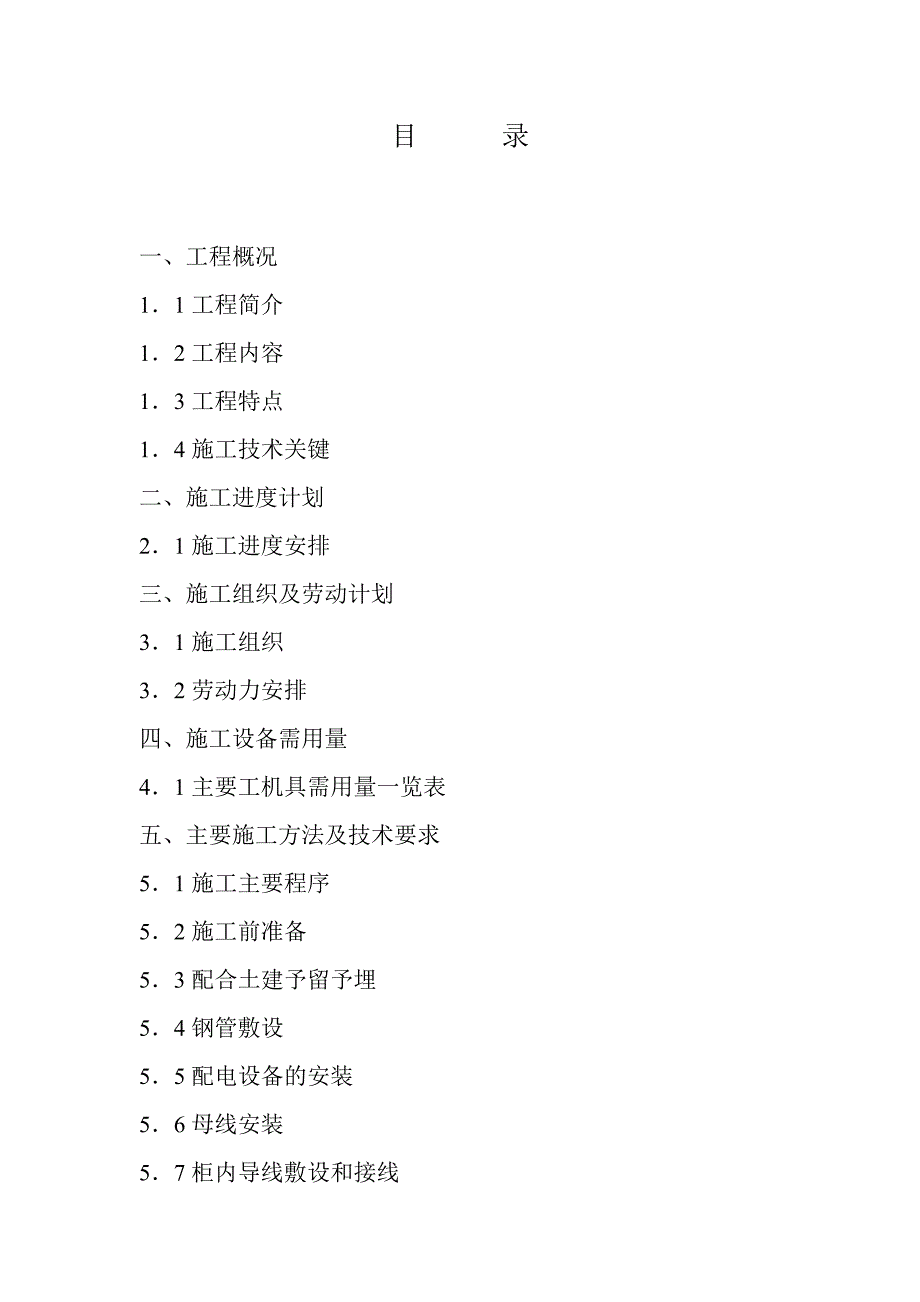

1、轻油制气工程10kv变电站电气工程施工方案目 录一、 工程概况11工程简介12工程内容13工程特点14施工技术关键二、 施工进度计划21施工进度安排三、施工组织及劳动计划31施工组织32劳动力安排四、施工设备需用量41主要工机具需用量一览表五、主要施工方法及技术要求51施工主要程序52施工前准备53配合土建予留予埋54钢管敷设55配电设备的安装56母线安装57柜内导线敷设和接线58防雷接地安装59灯具安装六、施工技术组织措施61工期保证措施62质量保证措施63安全保证措施七、本工程采用的标准规范八、 交工资料目录九、 10kv变电站电气施工人员名单十、 质量保证体系图十一、 安全保证体系图1、
2、 工程概况11工程简介本工程为50万立方米/日轻油制气，10kv变电站由南京供电局电力设计所设计。采用双电源双回路供电，两路电源由万寿变10kv母线油1、2号线电缆并出。两台1250kvA干式压器，10kv两段母线8路出线。0.4kv两段母线，38路出线。10kv变电站采用KGCSL216微机装置和GCSF综合自动化柜，以及监控微机来完成变电站的继电保护、监控、测量等功能。12工程内容本工程分高压配电室、变压器室、低压配电室、控制室等电力系统、照明系统、防雷接地系统、电讯系统。主要安装工程内容包括：干式变压器 2台高压配电柜 18台低压配电柜 15台交直流控制柜 6台微机监控台 1台配电箱 3
3、台高压母线 50m低压母线 200m钢管敷设 1010m管内穿线 1100m11室内电缆 1900m12基础型钢 90m13防雷接地 11根/380m14照明灯具 84套15支架制安 1.8t160.4kv母线桥 2段13工程特点工程施工工期紧，工程量大，交叉作业多，质量要求高，需认真协调、科学组织、合理施工。本工程的变压器、高低压配电柜和控制柜体积之高大，运输和安装严格。本站电气控制先进，微机自动化程度高，其安装调试要求高。防雷接地要求严格，照明灯具在吊顶内应和装饰密切配合。14施工技术关键（1） 基础型钢制作和安装，按柜的尺寸和基础型钢顶、侧的水平度控制。（2） 配电柜的安装，水平度、垂直
4、度，柜面水平度，柜的接缝等控制。（3） 柜内母线制作安装的控制。（4） 柜内敷线和接线的控制。2、 施工进度计划本工程要求1999年3月15日-4月30日配合土建予留予埋阶段，1999年5月5日-6月30日安装阶段。（基础型钢制安5月5日-5月15日；电缆支架制安5月25日-5月30日；配电柜安装6月8日-6月30日；母线制安7月1日-7月15日；室内电缆敷设和接线7月15日-7月30日；管内穿线7月10日-7月15日；灯具安装7月20日-7月30日）。3、 施工组织及劳动力计划31施工组织变电站工程工程量大，施工工期紧，施工质量要求高，土建安装交叉作业多。为确保工程优质、高速、顺利地完成，需
5、要有丰富施工经验，管理水平高并且熟悉变配电工程的强有力管理人员和施工人员。中建八局安装公司工程项目经理部派李绪闻高级工程师负责变电站工程全面管理工作，张学廷队的强有力人员施工，公司计检中心人员调试。32劳动力安排序号工种单位人数1电 工人62电焊工人13气焊工人14辅助工人44、施工设备需用量41施工设备需用量一览表序号名 称型 号 规 格单位数量1平车（小推车）自制台12电动弯管机25-100台13砂轮切割机400台14平弯机台15立弯机台16扭弯机台17电焊机21kvA台18冲击电钻6-16台19手电钻4-12台110台钻4-14台111导线压接钳10-240台112液压开孔器20-50台
6、113导线套管打号机YZ-7-B型台114磁力线坠3m个415水平尺个216弯管器15-50个117钢锯弓个218活动扳手8、10把各419套筒扳手套220内六角板手套221铝合金双面爬梯5m付222铝合金单面爬梯5m只223接地电阻测试仪ZC-8型台124兆欧表1000v台125兆欧表2500v台126对讲机1km付127塞尺把15、 主要施工方法及技术要求51施工主要程序施工前准备配合土建予留予埋钢管敷设变配电设备安装母线制作安装柜内敷线和接线防雷接地安装灯具安装。52施工前准备（1） 熟悉图纸资料，弄清设备内容，对图纸中电气设备和主要材料等进行统计。（2） 准备工机具及材料。（3） 与主
7、体工程和其它工程的配合，确定施工方法为工程施工，不要破坏建筑物的强度和损害建筑物的美观。（4） 认真听取技术交底，弄清技术要求，技术标准和施工方法。（5） 必须熟悉有关电气工程技术规范。53配合土建予留予埋施工人员应充分熟悉图纸资料，及时配合土建施工，以防漏留少埋。电缆套管予埋钢管应作防腐处理后埋入土中，管口须打喇叭口。54钢管敷设（1） 钢管内壁应无毛刺，弯制后不应有裂缝或显著凹凸现象。（2） 依据施工图管径和位置，尽量减少弯曲和交叉，埋入墙内或混凝土内的管，管的表面净距不小于15mm，箱和盒应和墙面平，钢管进入箱内应排列整齐，管口高度一致，露出箱盒应不小于5mm，管口应堵塞防止进入杂物，管
8、路超过标准长度应设中间过渡盒。（3） 钢管连接宜用丝接，外表涂防腐漆，管端套丝长度不小于管接头长度的1/2。在管接头两端应焊接跨接线。（4） 采用套管连接时，套管长度为连接管外径的1.6-3倍，连接管的对口处应在套管的中心，焊口应焊接牢固、严密。55配电设备的安装（1） 基础型钢安装，高、低配电柜用10槽钢，控制柜用8槽钢，制作成框状，电焊焊接在予埋件上，并接地可靠，基础型钢安装允许偏差，顶部和侧面水平度和平直度每米1mm，全长5mm。（2） 配电柜安装，先按图纸规定的顺序将配电柜作标记，然后用人力将其搬放在安装位置。立柜时可先把每台柜调整至大致的水平位置，然后再精确地调整第一台柜，再以第一台
9、柜为标准将其它柜逐次调整，调整顺序可以从左至右，或从右至左，也可以先调中间一台，然后分开调整，配电柜的调整，可用水平尺测量，垂直情况的调整，可用磁力线垂，测量柜面上下端与吊线的距离。调整好的配电柜应柜面一致，排列整齐，柜与柜之间应用螺栓拧紧，应无明显缝隙。（3） 配电柜的水平度误差不应大于1/1000，垂直度误差不应大于其高度的1.5/1000，调整完毕后再全部检查一遍，是否都合符质量要求，然后用电焊将配电柜底座固定在基础型钢上，每台焊缝四处，每处焊缝长度约100mm左右，焊缝应在柜体的内侧。56母线安装（1） 平弯。母线平弯可用平弯机，将需要弯曲的母线穿在平弯机两个滑轮之间，弯曲部分放在滚轮
10、上，校正无误后，母线平弯最小允许弯曲半径为母线厚度的2倍。（2） 立弯。母线立弯可用立弯机，弯曲时，先将母线需要弯曲部分套在立弯机的夹板上，再装弯头，拧紧夹板螺栓，校正无误后，操作千斤顶，使母线立弯最小允许弯曲半径，铜母线50*5及其以下为母线宽度1倍，铜母线1.20*10及其以下为母线宽度1.5倍。（3） 扭弯。母线扭弯可用扭弯器，先将母线扭弯部分的一端夹在老虎钳上，母线的另一端用扭弯器夹住，然后双手用力转动扭弯器的手柄。使母线弯曲达到需要的形状为止，扭弯90时，扭弯部分全长应小于母线宽度的2.5倍5倍。（4） 母线搭接时接触面的加工处理。接触面加工主要作用是消除母线表面的氧化膜，折皱和隆起
11、部分，使接触面平整而略呈粗糙。加工方法采用手锉加工后，截面的减少值，铜母线不应超过原截面的3%。（5） 母线的焊接要求 焊接前应将母线对口两侧表面各50mm范围内清刷干净。 对口焊接的母线，宜有35-40的坡口，1.5-2mm的钝边。 焊接时对口应平直，其弯折偏移不应大于0.2%，中心偏移不得大于0.5mm。 每次焊缝应一次焊完，母线焊完未冷却前，不得移动或应力。 母线对焊缝的上、下部应有2-4mm的加强高度。57柜内敷线和接线（1） 敷设前，首先应根据安装接线图确定导线的敷设位置，排列整齐，避免交叉，绝缘导线垂直敷设时为200mm，水平敷设时为150mm，应用铝片卡，线绳或扎带将其绑扎成束。
12、（2） 接至端子和设备的绝缘导线和电缆芯应有标志。（3） 导线接入的端子是接触螺丝，应根据导线的直径将导线的末端弯成一个环，其弯曲方向应与螺丝旋入方向相同，接触牢固，10mm2以上的导线末端接入端子。58防雷接地安装本工程10kv配电装置采用保护接地，低压配电系统的接地形式采用TN-S系统制式，即三相五线制。所用电气设备的金属外壳均应与保护线（PE线）相接。在施工中要严格区分中性线（N）与保护线（PE）。（1） 接地装置施工a 接地装置的安装按图进行施工，采用的钢材应符合国家现行技术标准的规定（热镀锌）。b 接地母线连接采用搭接焊接，塔接长度应不小于扁钢宽度的2倍，焊接处应有防腐处理。（2）
13、避雷网安装a 用扁钢-20*4作支架，予埋在女儿墙上，高度150mm，将避雷网镀锌元钢10焊接在支架上，支架间距水平1000mm，垂直1500mm。59灯具安装（1） 顶棚、墙面等抹灰工作及表面装饰工作全完成，并结束场地清理工作。（2） 有吊顶的应与装饰密切配合，位置正确，灯具牢固。（3） 同一室内成排安装的灯具，其中心偏差不大于5mm，开关或插座不应大于2mm，开关或插座高底差不应大于5mm，盖板应端正紧贴墙面。6、施工技术组织措施61工期保证措施（1） 认真做好各项施工前的准备工作，认真熟悉图纸，做好图纸会审，技术交底，把施工技术问题解决在施工之前。（2） 有关劳动力调配，材料设备采购、运
14、输、储备等职能部门，要熟悉掌握施工进度情况，按照施工进度规定的要求进行严格的配置。（3） 合理安排好施工顺序，科学地组织执行，立体交叉施工。各工序间互相创造条件，确保每道工序按计划进行。（4） 经常保持与业主、监理单位，设计单位，物资供应的联络联系，把一切影响工程进度的不利因素事先得到科学的预见和解决。62质量保证措施（1） 认真执行施工技术管理制度，施工前认真做好设计交底，图纸会审，施工技术交底，认真编制施工方案等施工技术文件。（2） 严格材料检验制度，把好质量的入口关，杜绝不合格的材料进入施工现场，工程使用的全部材料必须具有有效的质量保证书或合格证。（3） 建立质量控制要点，在施工过程中进行质量控制。（4）
