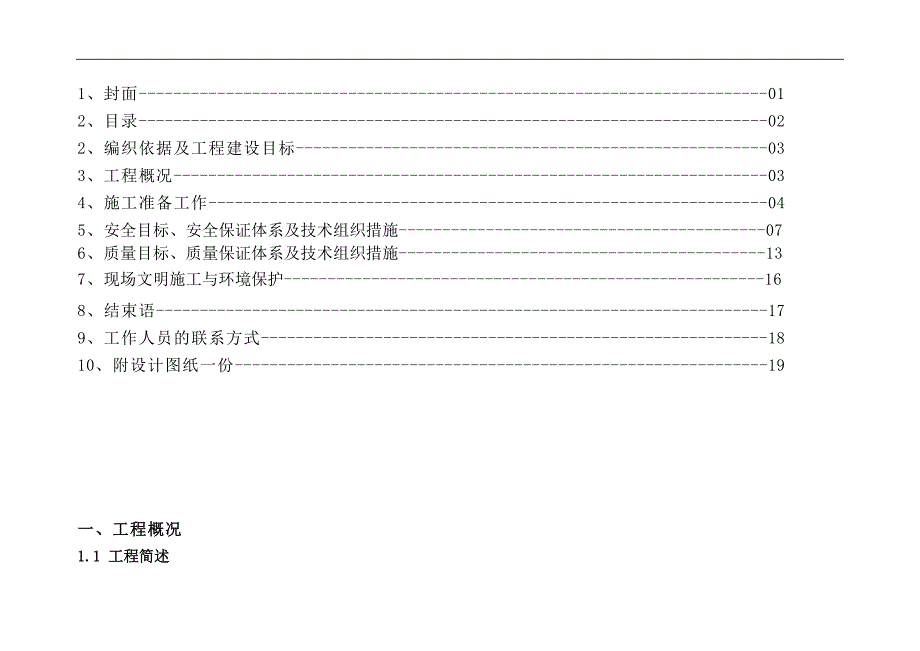

1、 XX10KV线路新建工程 施工方案 1、封面-012、目录-022、编织依据及工程建设目标-033、工程概况-034、施工准备工作-045、安全目标、安全保证体系及技术组织措施-076、质量目标、质量保证体系及技术组织措施-137、现场文明施工与环境保护-168、结束语-179、工作人员的联系方式-1810、附设计图纸一份-19一、工程概况1.1 工程简述XX10KV线路新建工程新建线路3.719km，安装变压器250KVA，迁移原变压器二台。导线采用JL/G1A-50/8钢芯铝绞线，线路额定电压10KV。1.2 工程性质及特点工程简述：XX10KV线路新建工程所用杆型为锥型钢筋混凝土结构的

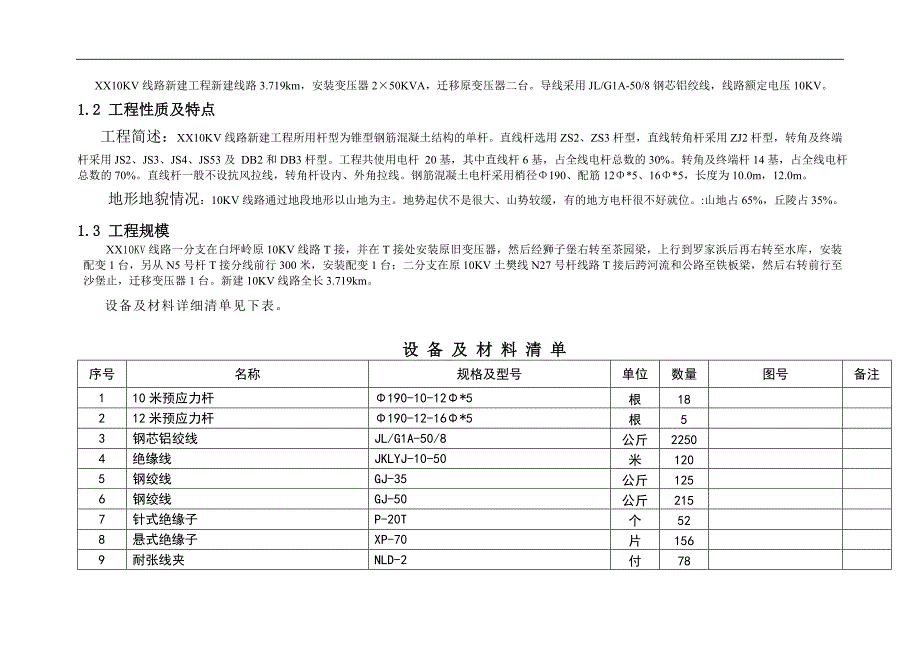

2、单杆。直线杆选用ZS2、ZS3杆型，直线转角杆采用ZJ2杆型，转角及终端杆采用JS2、JS3、JS4、JS53及 DB2和DB3杆型。工程共使用电杆 20基，其中直线杆6基，占全线电杆总数的30%。转角及终端杆14基，占全线电杆总数的70%。直线杆一般不设抗风拉线，转角杆设内、外角拉线。钢筋混凝土电杆采用梢径190、配筋12*5、16*5，长度为10.0m，12.0m。地形地貌情况：10KV线路通过地段地形以山地为主。地势起伏不是很大、山势较缓，有的地方电杆很不好就位。:山地占65%，丘陵占35%。1.3 工程规模XX10KV线路一分支在白坪岭原10KV线路T接，并在T接处安装原旧变压器，然后
3、经狮子堡右转至茶园梁，上行到罗家浜后再右转至水库，安装配变1台，另从N5号杆T接分线前行300米，安装配变1台；二分支在原10KV土樊线N27号杆线路T接后跨河流和公路至铁板梁，然后右转前行至沙堡止，迁移变压器1台。新建10KV线路全长3.719km。设备及材料详细清单见下表。设 备 及 材 料 清 单序号名称规格及型号单位数量图号备注110米预应力杆190-10-12*5根18212米预应力杆190-12-16*5根53钢芯铝绞线JL/G1A-50/8公斤22504绝缘线JKLYJ-10-50米1205钢绞线GJ-35公斤1256钢绞线GJ-50公斤2157针式绝缘子P-20T个528悬式绝
4、缘子XP-70片1569耐张线夹NLD-2付7810球头挂环QP-7付7811碗头挂板W-7B付7812直角挂板Z-7付7813U型挂环U-7付8014U型挂环U-16付3915U型挂环U-21付1516并沟线夹JB-1付7817UT线夹NUT-1付4018UT线夹NUT-2付6819拉线盘LP6块1320拉线盘LP8块2621拉线盘LP10块822圆钢10公斤18023钢并沟线夹JBB-1付1224镀锌螺栓M1640付8225隔离开关GW9-10/630A组226氧化锌避雷器HY5WS-17/50组627跌落熔断器RMW2-10/200A组428变压器S11-50KVA台229低压计度箱含表
5、计套230设备线夹SLG-1B付6831接地装置一650130-1500付6SN-2D103-1632接地圆钢24X1500根16SN-2D103-17332米单杆直线横担6362000付2SN-2D102-02343米单杆直线横担8063000付2SN-2D102-04352米单杆耐张横担7062000付9SN-2D102-09363米单杆耐张横担8063000付10SN-2D102-10371.5米通用横担6361500付14SN-2D102-1238M垫铁型块42SN-2D102-1439M垫铁型块14SN-2D102-1440圆钢抱箍型付4SN-2D102-1541圆钢抱箍型付14SN
6、-2D102-1542单顶抱箍一660450付4SN-2D102-1643双顶角抱箍一660450付2SN-2D102-1744单撑脚抱箍一660480付4SN-2D102-1845双撑脚抱箍一660480付19SN-2D102-1946导线抱箍(一）一660450付8SN-2D102-2047导线抱箍(二）一660450付6SN-2D102-2148拉线抱箍（一）一880480付4SN-2D102-2449拉线抱箍（二）一880480付5SN-2D102-2550通用抱箍型付12SN-2D102-2651撑脚型根40SN-2D102-2752撑脚型根44SN-2D102-2753联板（一）型
7、块38SN-2D102-3054联板（二）型块6SN-2D102-3155联板（二）型块12SN-2D102-3156拉线棒LB1625根20SN-2D102-3257拉线棒LB1630根34SN-2D102-3258变压器横担抱箍（一）一8100703付8SN-2D102-5159变压器台架（二）100485.52700付4SN-2D102-6260变压器支架80435.0 840 付4SN-2D102-6361接续管JTB-50/8付51.4 工程涉及的主要单位：建设单位： 设计单位： 安装单位： 运行单位：1.5 电气施工编织依据1.5.1、XX10KV线路新建工程新建线路设计的施工图纸
8、。1.5.2、10kV及以下架空配电线路设计技术规程(DL/T 5220-2005)1.5.3、架空绝缘配电线路杆塔结构设计技术规定(DL/T601-1996)1.5.4、架空绝缘配电线路金具技术条件（DL/T765.1-2001）1.5.5、城市电力电缆线路设计技术规定（DL/T5221-2005）1.5.6、电力工程电缆设计规范（GB 50217-2007）1.5.7、电气装置安装工程电缆线路施工及验收规范（GB 50168-2006）1.5.8、架空绝缘配电线路施工及验收规程（DL/T602-1996）1.5.9、农村低压电力技术规范1.5.10、国家电网公司输变电工程典型设计10KV配
9、电工程分册1.5.11、配网工程通用设计 20KV架空配电线路分册二、施工现场组织机构2.1 施工现场组织机构工程总负责：袁诗荣技术负责人：现场负责人：现场安全员：工作负责人：向方林工作班成员：附：组织结构图及相关人员联系方式（见附页1、2）三、杆塔明细表3.1 施工现场路径图（见附页3）3.2 工程杆塔明细表（见附页4）四、施工方案4.1、施工步骤四、安全目标、安全保证体系及技术组织措施4.1、安全目标：4.1.1、为了确保本工程安全、优质、高效、按期完成，特制定本工程安全目标：不发生因工程建设引起的电网及设备事故；不发生人身重伤及以上事故,力争消灭轻伤事故；不发生一般施工机械设备损坏事故；
10、不发生环境污染事件；不发生火灾和本单位负主要责任的交通事故。安全工作重点：加强安全施工措施的贯彻落实，强化现场文明施工，加强安全思想教育，杜绝习惯性违章行为和民工伤害事故。4.2、安全保证制度4.2.1、工作票制度 4.2.1.1、在电力线路上工作，必须认真填写工作票。 4.2.1.2、工作票应用钢笔或圆珠笔填写一式两份，应正确清楚，不得任意涂改。如有个别错、漏字要修改时，应字迹清楚。工作票一份交工作负责人，一份留存签发人或工作许可人处。 4.2.1.3、一个工作负责人只能发给一张工作票。在工作期间，工作票应始终保留在工作负责人手中。4.2.2、工作许可制度 4.2.2.1、填用工作票进行工作，工作负责人必须在得到工作许可人（村电工）的许可后，方可开始工作。 4.2.2.2、严禁约时停、送电。 4.2.3、工作监护制度 4.2.3.1、完成工作许可手续后，工作负责人应向工作班人员交待现场安全措施、带电部位和其他注
