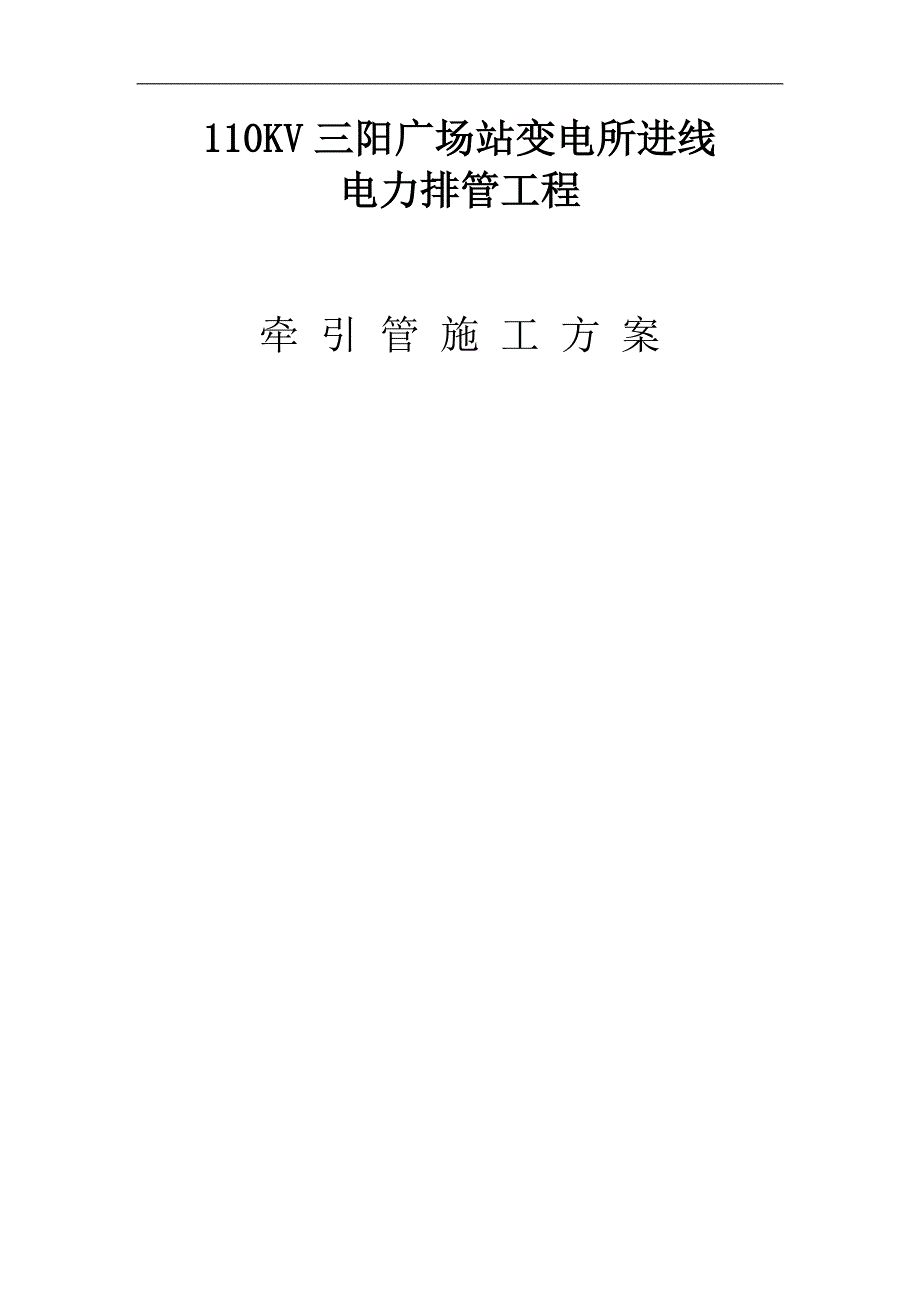

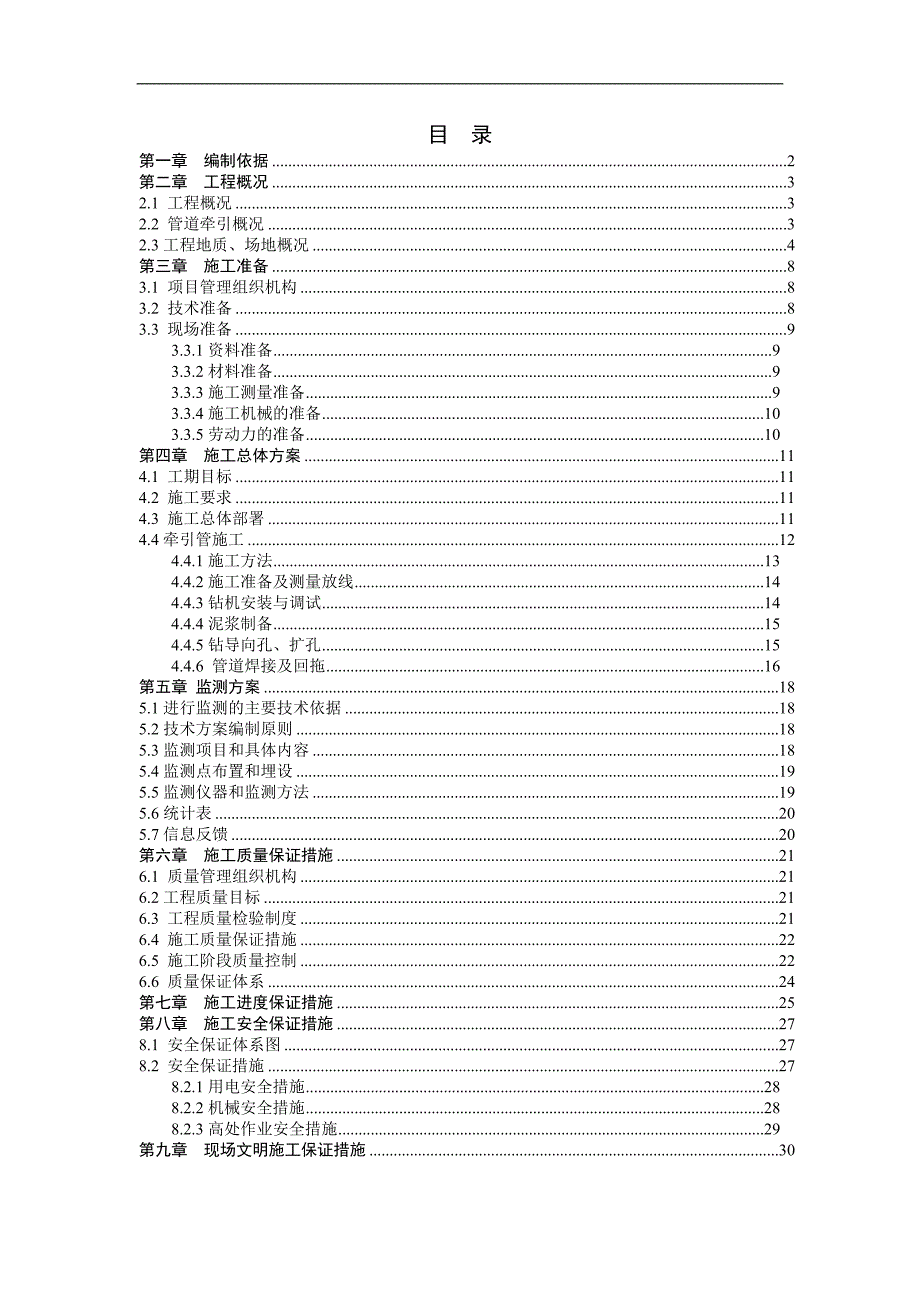

1、110KV三阳广场站变电所进线电力排管工程牵 引 管 施 工 方 案目 录第一章 编制依据2第二章 工程概况32.1 工程概况32.2 管道牵引概况32.3工程地质、场地概况4第三章 施工准备83.1 项目管理组织机构83.2 技术准备83.3 现场准备93.3.1资料准备93.3.2材料准备93.3.3施工测量准备93.3.4施工机械的准备103.3.5劳动力的准备10第四章 施工总体方案114.1 工期目标114.2 施工要求114.3 施工总体部署114.4牵引管施工124.4.1施工方法134.4.2施工准备及测量放线144.4.3钻机安装与调试144.4.4泥浆制备154.4.5钻导
2、向孔、扩孔154.4.6 管道焊接及回拖16第五章 监测方案185.1进行监测的主要技术依据185.2技术方案编制原则185.3监测项目和具体内容185.4监测点布置和埋设195.5监测仪器和监测方法195.6统计表205.7信息反馈20第六章 施工质量保证措施216.1 质量管理组织机构216.2工程质量目标216.3 工程质量检验制度216.4 施工质量保证措施226.5 施工阶段质量控制226.6 质量保证体系24第七章 施工进度保证措施25第八章 施工安全保证措施278.1 安全保证体系图278.2 安全保证措施278.2.1用电安全措施288.2.2机械安全措施288.2.3高处作业

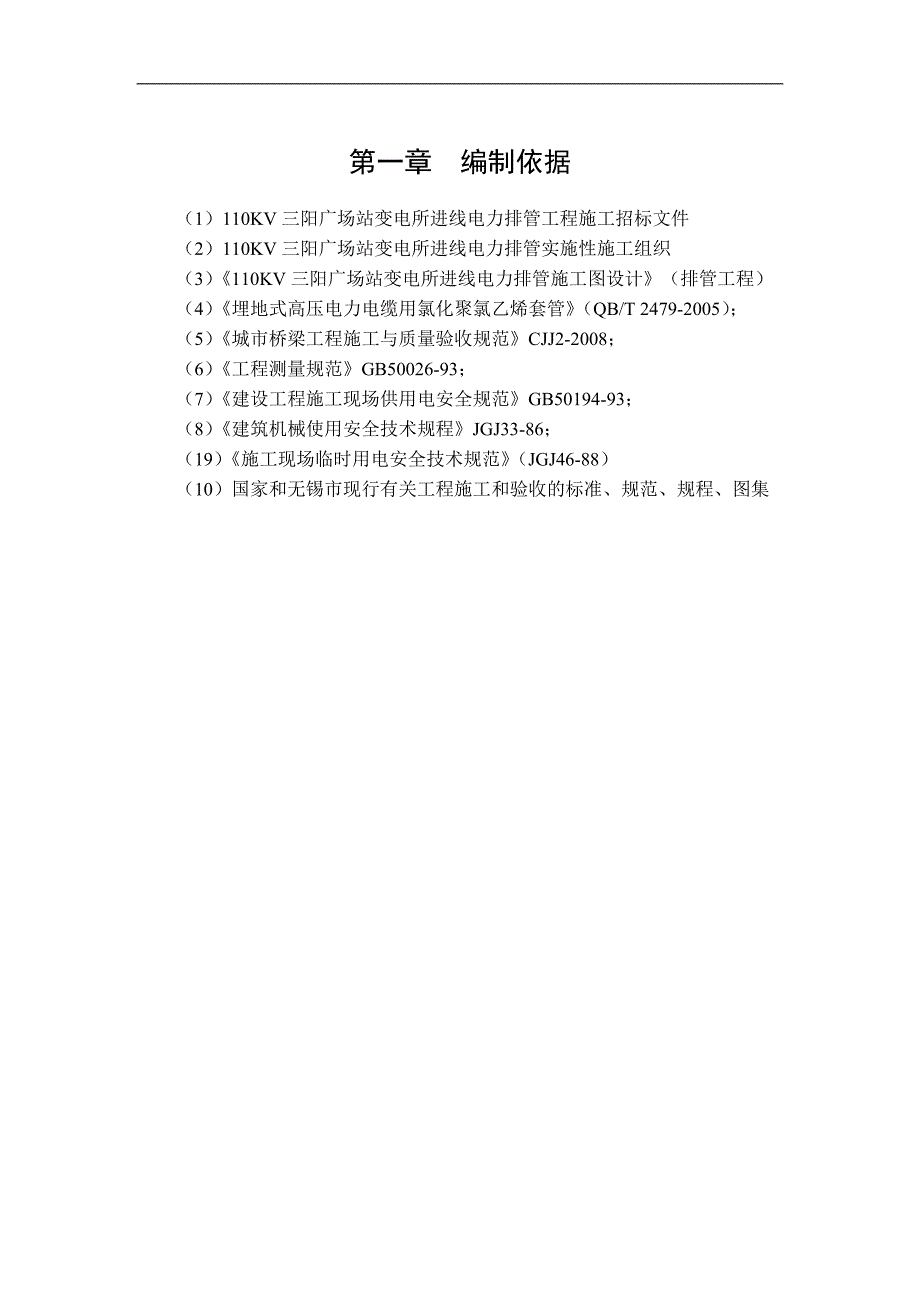

3、安全措施29第九章 现场文明施工保证措施30第一章 编制依据（1）110KV三阳广场站变电所进线电力排管工程施工招标文件（2）110KV三阳广场站变电所进线电力排管实施性施工组织（3）110KV三阳广场站变电所进线电力排管施工图设计（排管工程）（4）埋地式高压电力电缆用氯化聚氯乙烯套管（QB/T 2479-2005）；（5）城市桥梁工程施工与质量验收规范CJJ2-2008；（6）工程测量规范GB50026-93；（7）建设工程施工现场供用电安全规范GB50194-93；（8）建筑机械使用安全技术规程JGJ33-86；（19）施工现场临时用电安全技术规范（JGJ46-88）（10）国家和无锡市现
4、行有关工程施工和验收的标准、规范、规程、图集第二章 工程概况2.1 工程概况110KV三阳广场站变电所位于后西溪北侧,中山路西侧,现状后西溪小学旁,110KV三阳广场站有两路110KV电源路径，第一路电源由220KV通德桥变（位于梁溪大桥东桥逸）提供，电缆线路穿越五爱路至健康路后，向东走线，至红星路后，接入现状电力排管再向北走线，穿越解放南路后，再沿健康路规划电力排管向北支后西溪，线路向东折转，最后接入三阳广场站。本工程施工范围只包括第一路电源。（1）健康路：通德桥变健康桥东侧新建6*3电力排管，采用牵引施工。（2）健康路：健康桥红星路解放南路利用现状排管。（3）健康路：解放南路后西溪段东侧新
5、建5*3电力排管，采用牵引施工。（4）后西溪：健康路三阳广场站变电所，在南侧新建8*3电力排管，采用牵引施工。2.2 管道牵引概况110KV三阳广场站第一路电源由220KV通德桥变（位于梁溪大桥东桥逸）为起点，沿途需要经过较多交叉路口，地面障碍物多，按设计要求，全线除三阳广场变电所（华光路）为开挖或电力沟外，其余地段均采取管道牵引的施工。牵引管道采用高密度聚乙烯管（HDPE），环刚度不小于12KN/m2。健康路(通德桥健康桥)为18孔PE管，井段号为DL01DL09。该段管道需要穿越梁溪大桥引桥、学前西路的开源大桥引桥。健康路（解放南路后西溪）为15孔PE管。（1）一般牵引管靠井端约15m长度
6、设置为圆弧段，圆弧半径为R=35m，过圆弧后牵引管道为水平布设，牵引孔内最下层的管道管底标高一般控制在-1.35m。牵引管入地、出地口标高约2.05m，管道高差约3.4m。（2）在DL01DL02段长度为69m，管道断面为18孔实壁PE管。DL01井位于梁溪大桥东引桥段健康路下穿梁溪大桥引坡的西南侧，该井位置比较靠近通道桥台身处，DL02井位于健康路与梁溪大桥南匝道的交叉口的东北侧。（3）穿越学前西路的迁移管段为DL05DL06，此段长度为80m，管道断面为18孔实壁PE管。DL05、DL06井分别位于学前西路交叉口的东西两侧人行道上。（4）各井段牵引管工作量见表2-1、2-2。表21 健康路
7、（通德桥健康桥）牵引管工程量表序号井段号管道断面管道长度（m）穿越建筑物或道路1DL01DL0218孔69梁溪大桥引桥通道2DL02DL0318孔100沿人行道3DL03DL0518孔109沿人行道4DL05DL0618孔80学前西路开源大桥引桥5DL06DL0718孔87沿人行道6DL07DL0818孔90沿人行道7DL08DL0918孔32.5沿人行道8DLaDLb15孔42过健康路表22 健康路（解放南路后西溪）牵引管工程量表序号井段号管道断面管道长度（m）穿越建筑物1DLcDL1115孔37过解放南路2DL11DL1215孔100绿化及广场地3DL12DL1415孔86过学前街4DL1
8、4DL1615孔116沿人行道、慢车道5DL16DL1715孔70沿人行道、慢车道6DL17DL1815孔66沿人行道、慢车道7DL18DL18a24孔31广场人行道8DL18aDL1924孔75人行道、非机动车道9DL19DL2024孔75人行道、非机动车道2.3工程地质、场地概况1、拟建场地在现状健康路北侧人行道处，地形起伏不大，只在健康桥引坡段有一定坡度。场地地质情况设计图未示。暂根据健康桥处的土质做参考，道路下除结构层外一般为填土层、亚粘土、轻亚粘土层，本段内无不良地质。2、本次牵引管有二段穿越的建（构）筑物比较重要，一处是梁溪大桥引桥、另一处是开源大桥引桥。（1）穿越梁溪大桥引桥的部
9、位正好是一个二孔的通道，穿越方向为斜向穿过通道，因施工图未明示此通道基础深度、宽度等详细尺寸，我方施工前还要查找此通道的原施工图，或进行物探，摸清地下基础埋置深度及平面位置，为施工提供详细资料及依据。（2）同样在另一处开源大桥引坡处，此段牵引管平面位置距离引桥桥墩承台约3m，此承台下为钻孔灌注桩桩基。针对上述两段牵引管，根据牵引管的施工工艺，为保证在牵引管施工期间桥梁引坡处的通道及桥墩的安全，需要在建筑物相应部位布设监测点，对其进行施工监测，监测项目为周围建（构）筑物安全监测，监测具体内容包括周围地表沉降监测、周围建（构）筑物沉降监测、地表裂缝监测。图21 健康路与梁溪大桥交叉口牵引管平面图
10、图22 健康路与开源大桥交叉口牵引管平面图第三章 施工准备3.1 项目管理组织机构组建一支具有强大管理能力和同类工程丰富施工经验的施工队伍，形成以项目经理负责制为中心，以合同管理和成本控制为主要内容，以科学的系统管理和先进技术为手段的管理机制。根据同类工程施工经验，为保证按期优质完工，严格按照既定的施工计划，合理安排施工，合理安排机械设备和劳动力计划，监督落实计划中每个节点的实际完成情况，认真分析影响施工进度的各种因素，并及时制定出相应有效的措施，确保工程工期目标和质量目标的实现。为便于管理，劳动力使用时，根据专业工作性质，将其编为三个专业组，即钻孔扩孔组、管材连接组、电力井组，进行默契配合，
11、交叉流水作业。为确保施工的顺利进行，协调各方面关系，加强项目部与各施工组之间的配合，拟建立如下组织机构。项目经理施工员技术负责人钻孔扩孔组管材连接组电力井组材料部质量部安全文明部图3-1 牵引管施工组织机构图3.2 技术准备1、施工前组织相关人员认真、详细的阅读施工图纸及有关施工技术文件，提出图纸疑难问题，在图纸自审的基础上进行施工图会审工作。在图纸会审的基础上进行设计交底工作。2、施工前对所有参加施工的人员进行分级分层次的技术交底。即：总工、技术管理人员、施工员、施工班组长、操作工人，交底内容按设计文件、现行施工验收规范及施工工艺标准编制。交底应包括地下各类管线位置及埋深状况。3.3 现场准
12、备3.3.1资料准备（1）开工前应具备场地工程的地质资料和必要的水文地质资料，牵引管工程施工图及图纸会审纪要。（2）施工现场环境和邻近区域内的地下管线（管道、电缆）、地下构筑物、危险建筑等的调查资料，特别是摸清梁溪大桥引坡的通道基础位置及深度。（3）主要施工机械及其配套设备的技术性能资料，所需材料的检验和配合比试验，对所需的材料必需作材料的物理性能试验，并委托有资历的试验室根据所用的原材料作好电力井混凝土的配合比试验。3.3.2材料准备材料应根据施工进度计划及该工程材料的实际使用量进行准备。进场材料应满足以下情况：1）材料进入现场的储备应满足施工进度需要；2）材料进场必须经专人验收，不经过验收
13、的材料不准进场；3）材料进场必须按规范要求进行抽检，严禁未经检验或检验不合格材料进入施工当中去；4）材料在使用中应按先进场先使用的原则进行。3.3.3施工测量准备1）主要测量方法（1）以设计院提供的导线控制点及水准点为基础，根据施工需要加密后引测至施工现场。（2）井位控制测量方法为全站仪测点。2）测量注意事项（1）所有施放点位均以控制导线点和水准点为基础，对其加以保护。（2）仪器使用前应进行校验，经监理检核资料合格、齐全。（3）操作时应遵守有关安全操作规程。（4）所有测量工作均须符合规程、规范的要求。3）定位测量程序资料审核内业核算外业校测定位测放定位自检监理验收。4）测量仪器配备表31 测量仪器配备表序号机具名称规格单位数量1全站仪GTS100N台12水准仪DS3台13钢卷尺50m把43.3.4施工机械的准备挖机、钻机等机械设备须有出厂合格证。表32 施工机械配备表序号设备及材料名称型号或规格功率（kw）单位数量备注1挖掘机YC13-6台22电焊机BQ3-500-136台23切断机GQ-403台14弯曲机GW-403.0台15木工机械套16牵引管机DL250台47振动机1.1台28插入式振动机1.1台29水泵
