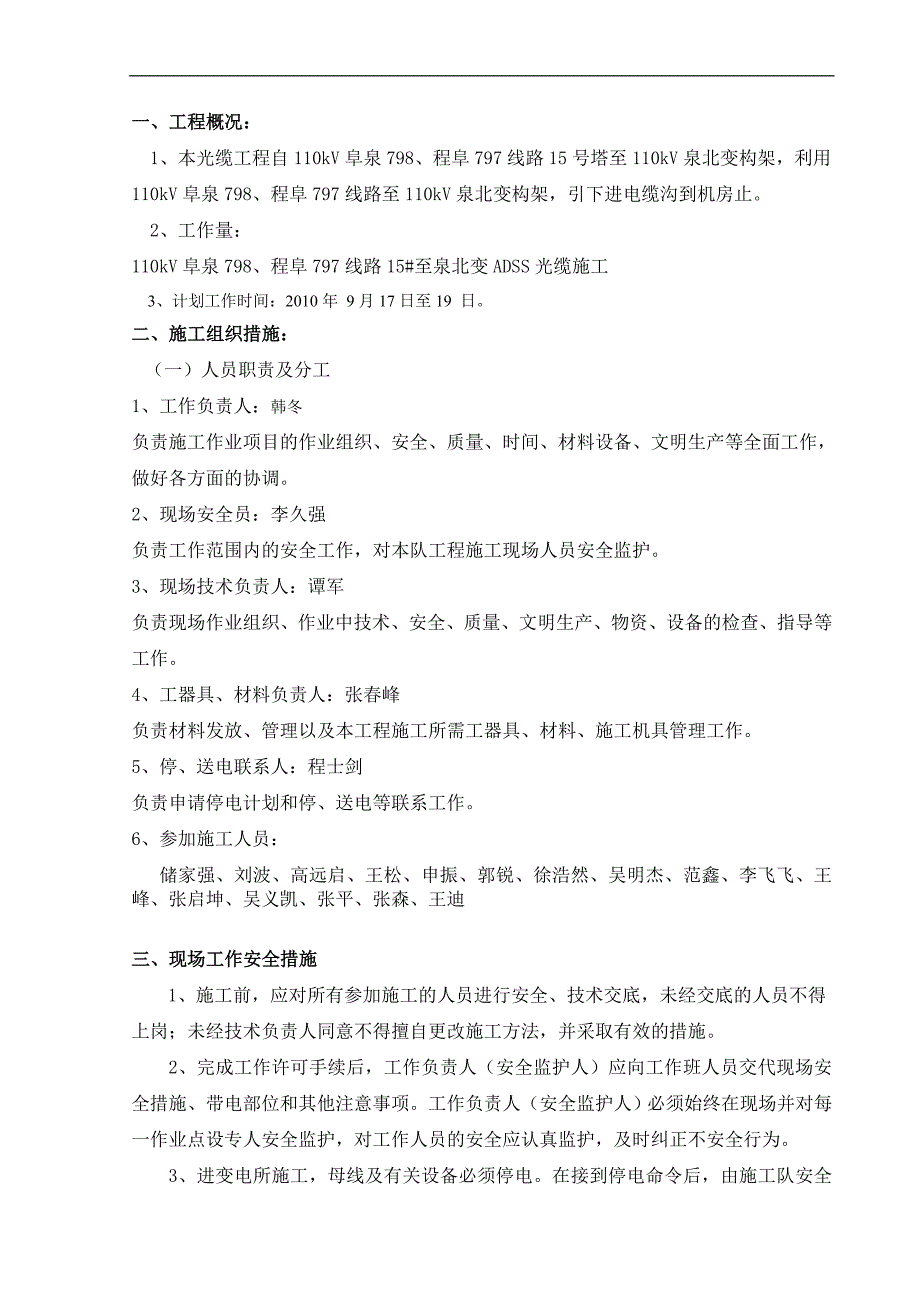

1、一、工程概况： 1、本光缆工程自110kV阜泉798、程阜797线路15号塔至110kV泉北变构架，利用110kV阜泉798、程阜797线路至110kV泉北变构架，引下进电缆沟到机房止。 2、工作量：110kV阜泉798、程阜797线路15#至泉北变ADSS光缆施工 3、计划工作时间：2010年 9月17日至19 日。二、施工组织措施：（一） 人员职责及分工1、工作负责人：韩冬负责施工作业项目的作业组织、安全、质量、时间、材料设备、文明生产等全面工作，做好各方面的协调。2、现场安全员：李久强负责工作范围内的安全工作，对本队工程施工现场人员安全监护。3、现场技术负责人：谭军负责现场作业组织、作业
2、中技术、安全、质量、文明生产、物资、设备的检查、指导等工作。4、工器具、材料负责人：张春峰负责材料发放、管理以及本工程施工所需工器具、材料、施工机具管理工作。5、停、送电联系人：程士剑负责申请停电计划和停、送电等联系工作。6、参加施工人员： 储家强、刘波、高远启、王松、申振、郭锐、徐浩然、吴明杰、范鑫、李飞飞、王峰、张启坤、吴义凯、张平、张森、王迪三、现场工作安全措施1、施工前，应对所有参加施工的人员进行安全、技术交底，未经交底的人员不得上岗；未经技术负责人同意不得擅自更改施工方法，并采取有效的措施。2、完成工作许可手续后，工作负责人（安全监护人）应向工作班人员交代现场安全措施、带电部位和其他

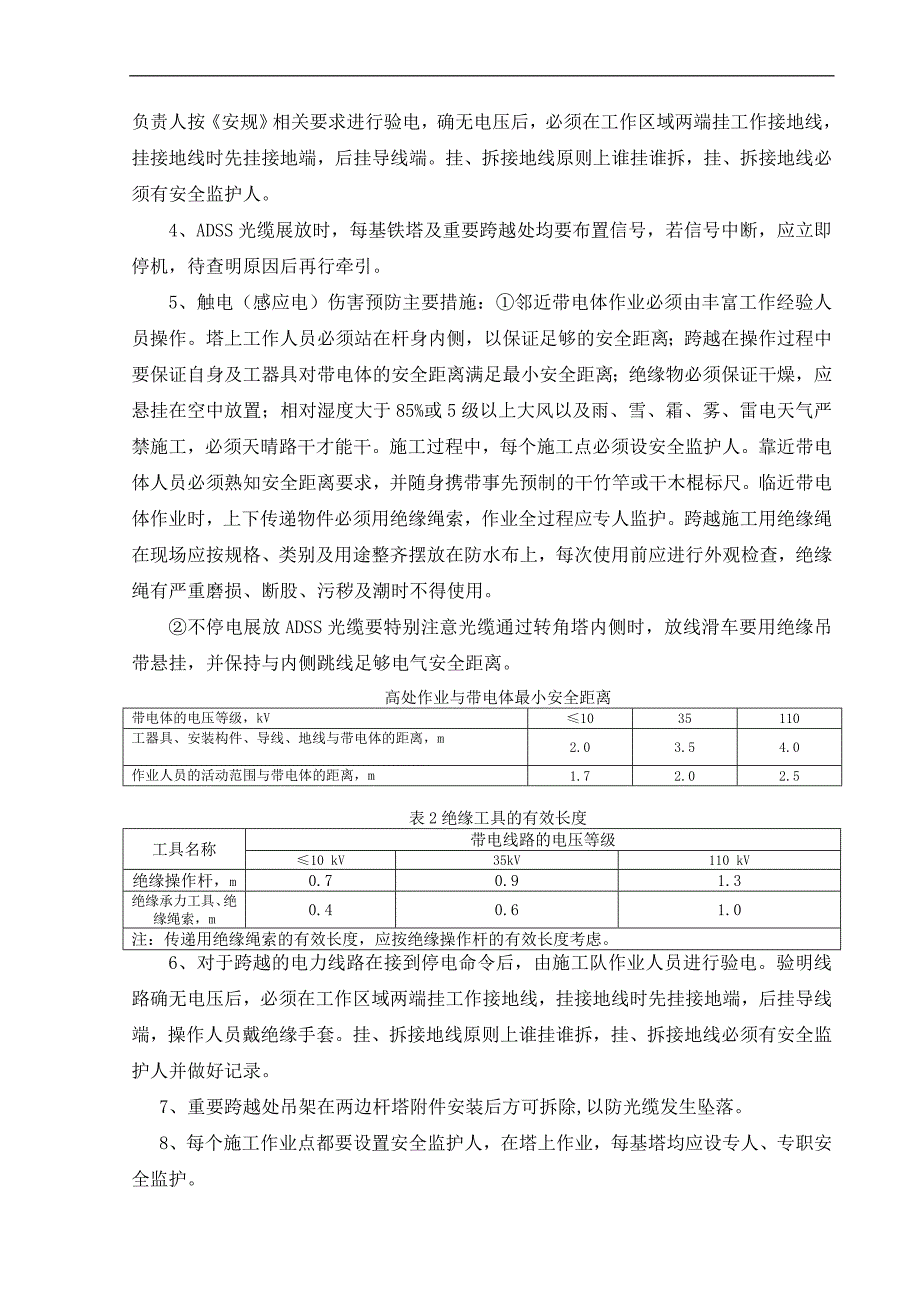

3、注意事项。工作负责人（安全监护人）必须始终在现场并对每一作业点设专人安全监护，对工作人员的安全应认真监护，及时纠正不安全行为。3、进变电所施工，母线及有关设备必须停电。在接到停电命令后，由施工队安全负责人按安规相关要求进行验电，确无电压后，必须在工作区域两端挂工作接地线，挂接地线时先挂接地端，后挂导线端。挂、拆接地线原则上谁挂谁拆，挂、拆接地线必须有安全监护人。4、ADSS光缆展放时，每基铁塔及重要跨越处均要布置信号，若信号中断，应立即停机，待查明原因后再行牵引。5、触电（感应电）伤害预防主要措施：邻近带电体作业必须由丰富工作经验人员操作。塔上工作人员必须站在杆身内侧，以保证足够的安全距离；跨
4、越在操作过程中要保证自身及工器具对带电体的安全距离满足最小安全距离；绝缘物必须保证干燥，应悬挂在空中放置；相对湿度大于85%或5级以上大风以及雨、雪、霜、雾、雷电天气严禁施工，必须天晴路干才能干。施工过程中，每个施工点必须设安全监护人。靠近带电体人员必须熟知安全距离要求，并随身携带事先预制的干竹竿或干木棍标尺。临近带电体作业时，上下传递物件必须用绝缘绳索，作业全过程应专人监护。跨越施工用绝缘绳在现场应按规格、类别及用途整齐摆放在防水布上，每次使用前应进行外观检查，绝缘绳有严重磨损、断股、污秽及潮时不得使用。不停电展放ADSS光缆要特别注意光缆通过转角塔内侧时，放线滑车要用绝缘吊带悬挂，并保持与
5、内侧跳线足够电气安全距离。高处作业与带电体最小安全距离带电体的电压等级，kV1035110工器具、安装构件、导线、地线与带电体的距离，m2.03.54.0作业人员的活动范围与带电体的距离，m1.72.02.5表2绝缘工具的有效长度工具名称带电线路的电压等级10 kV35kV110 kV绝缘操作杆，m0.70.91.3绝缘承力工具、绝缘绳索，m0.40.61.0注：传递用绝缘绳索的有效长度，应按绝缘操作杆的有效长度考虑。6、对于跨越的电力线路在接到停电命令后，由施工队作业人员进行验电。验明线路确无电压后，必须在工作区域两端挂工作接地线，挂接地线时先挂接地端，后挂导线端，操作人员戴绝缘手套。挂、拆
6、接地线原则上谁挂谁拆，挂、拆接地线必须有安全监护人并做好记录。7、重要跨越处吊架在两边杆塔附件安装后方可拆除,以防光缆发生坠落。8、每个施工作业点都要设置安全监护人，在塔上作业，每基塔均应设专人、专职安全监护。9、各种临时接地、地线吊挂的安装和拆除，谁安装谁拆除，并应有安装人、监护人的签证记录。10、施工人员的安全用具应配备齐全。绝缘安全绳（带）应打在可靠主材上，施工人员应始终位于安全位置。11、各种工器具如滑车、钻桩、牵引绳、绝缘杆等应在使用前进行严格检查、测试，对不符合安规和措施要求的，严禁使用；牵引张力机等设备在使用前，必须经过检查和试运行，一切正常后方可以使用。12、严禁高处抛物，上下

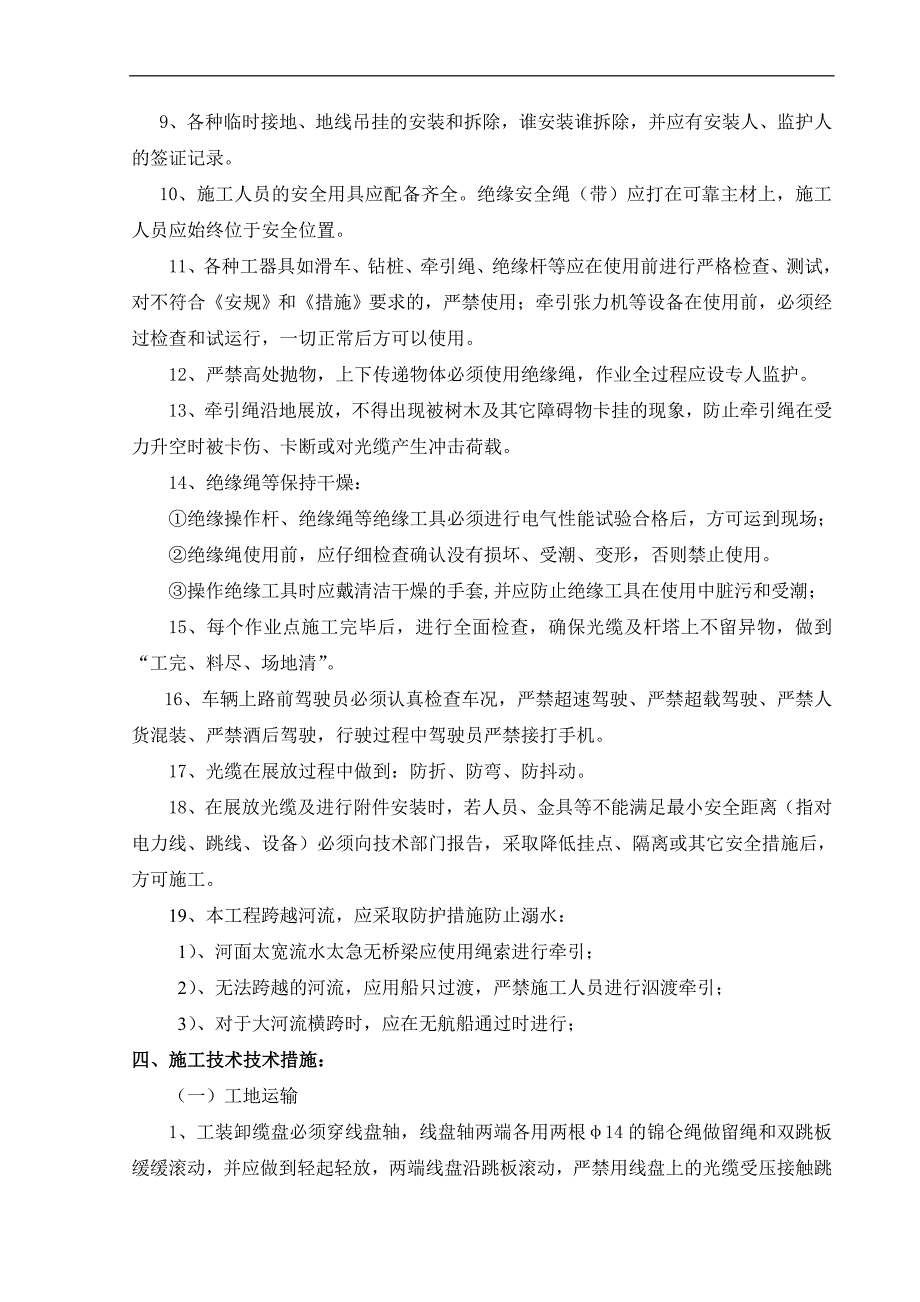

7、传递物体必须使用绝缘绳，作业全过程应设专人监护。13、牵引绳沿地展放，不得出现被树木及其它障碍物卡挂的现象，防止牵引绳在受力升空时被卡伤、卡断或对光缆产生冲击荷载。14、绝缘绳等保持干燥：绝缘操作杆、绝缘绳等绝缘工具必须进行电气性能试验合格后，方可运到现场；绝缘绳使用前，应仔细检查确认没有损坏、受潮、变形，否则禁止使用。操作绝缘工具时应戴清洁干燥的手套,并应防止绝缘工具在使用中脏污和受潮；15、每个作业点施工完毕后，进行全面检查，确保光缆及杆塔上不留异物，做到“工完、料尽、场地清”。16、车辆上路前驾驶员必须认真检查车况，严禁超速驾驶、严禁超载驾驶、严禁人货混装、严禁酒后驾驶，行驶过程中驾驶员
8、严禁接打手机。17、光缆在展放过程中做到：防折、防弯、防抖动。18、在展放光缆及进行附件安装时，若人员、金具等不能满足最小安全距离（指对电力线、跳线、设备）必须向技术部门报告，采取降低挂点、隔离或其它安全措施后，方可施工。19、本工程跨越河流，应采取防护措施防止溺水： 1）、河面太宽流水太急无桥梁应使用绳索进行牵引； 2）、无法跨越的河流，应用船只过渡，严禁施工人员进行泅渡牵引； 3）、对于大河流横跨时，应在无航船通过时进行；四、施工技术技术措施：（一）工地运输1、工装卸缆盘必须穿线盘轴，线盘轴两端各用两根14的锦仑绳做留绳和双跳板缓缓滚动，并应做到轻起轻放，两端线盘沿跳板滚动，严禁用线盘上的
9、光缆受压接触跳板滚动。2、光缆在运输时，不得将线盘竖直立放，每个线盘两端应用木塞挡住，保证缆盘在运输中不会滚动和随意震动，线盘之间不得相互碰撞。光缆运输到工地后应通知厂家或安排人员进行光缆单盘测试，确认符合设计及有关标准的要求后，方可投入使用。保存好盘测记录，签字要齐全。牵、张场的选择与布置如下图：H放线段内张力场与第一基塔的位置关系L4HADSS光缆光光缆光缆缆放线段内第一基塔S=5-10m张力机缆盘放线滑轮（二）张力机布置1、张力场一般选择宽约10m，长约25m的平整场地，并应能方便张力机、缆盘等材料与设备的放置与搬运。2、张力机与线轴之间的距离S=5-10m。3、张力机到第一基铁塔的距离
10、L须大于4倍挂点高。4、张力机相对第一基塔的横线路偏移角度不能超过5，牵引场如果受地形限制，需作多道转向确保光缆进滑车的包络角不超过30。5、牵、张场总体布置宜紧凑、合理，以减少青苗损失。牵引机卷扬轮、张力机导向轮、ADSS光缆线轴架与牵引绳及牵引绳卷筒的受力方向均必须与其轴线垂直，并应避免ADSS光缆在导向轮上改变方向。（三）放线滑车的悬挂1、放线滑车必须逐个检查、维修、保养，确保部件齐全，转动灵活。2、本工程光缆悬挂点铁塔放在线路右侧大号侧主材上，直线塔用单个放线滑车通过Z-7直角挂板和悬挂孔连接，转角塔前后挂点放线滑车用1t吊装带悬挂，放线滑车悬挂的高度应和金具串安装后的ADSS高度基本
11、相等。3、如挂点与本线路导线间距离过近(在3m以内),现场施工时应将挂点下移,增大与导线的距离,卡线时将挂点提至设计位置.（四）绝缘牵引绳的展放1、按绝缘牵引绳(14锦纶绳)盘长（200m）分段布线展放，然后用3t旋转连接器连接，销钉须拧紧；两牵引绳端头连接必须有专人负责；展放完毕后，应顺线检查所有牵引绳连接是否良好。2、绝缘牵引绳不得互相混绞，展放时发现有损伤现象，必须立即割断，被割端头重新插套。3、绝缘牵引绳沿地展放，不得出现被树木、树根及其他障碍物卡挂现象，防止牵引绳在受力升空时后被卡伤、卡断或对ADSS光缆产生冲击荷载。4、绝缘牵引绳展放过杆塔时，先将牵引绳放过几十米再让牵引绳回松。将
12、牵引绳吊上杆塔穿过滑车，放线时每基杆塔均应有信号人监视，如发现滑车跳槽、卡线、滑车转动不灵活或滑车拧绞牵引绳等现象立即停止牵引排除故障。5、展放完毕后，信号员应及时向张力场放线组的工作负责人介绍各档余绳情况，余绳较多的档内，牵引时应派专人看守。（五）光缆跨越带电线路施工1、施工前应申请110kV牛庞727线路退出“重合闸”；跨越10kV及以上电力线前，首先提出书面申请。在进行10kV电力线及35kV电力线不停电跨越施工前，应做好可靠安全措施后方可进行施工。2、10kV及以下线路高度较低，边线宽度较小，可由操作人员穿着屏蔽服利用干燥的细绝缘绳（6-10）栓上U型环扔过去。由于线间距离较小，防止在
13、拉牵引绳时发生相间短路。（六）光缆展放1、展放前的准备光缆展放前，所使用的牵、张设备、工器具及施工方法必须经厂家督导认可。牵引头的制作：本工程使用光缆本身的芳纶丝编织成牵引头与旋转器连接，该方法拉力强，绝缘性能好，其制作方法： 在施工现场待缆盘支放好后，剥开光缆外护套34米，再剪去聚乙烯内套及内部所有部分，仅保留芳纶丝部分； 然后将分成3股编成芳纶丝小辫； 芳纶丝小辫通过防扭鞭接入旋转连接器(展放过程中,应充分考虑到防扭鞭与导电体的安全距离)，连同回头用铁丝密扎50mm，密扎部分用绝缘防水胶布包裹；旋转连接器除中间的旋转部分外，都要用绝缘防水胶布包裹（以保护光缆不受潮，光缆内部不进水）。旋转连
14、接器50mm3-4m光缆ADSS编花小辫牵引绳(14锦纶绳) 牵引绳的绳头在牵引机的卷筒上按要求的方式缠满轮槽，方向由内向外、上进上出进入牵引卷车。(具体方法参见牵张设备说明书)ADSS光缆进入张力轮是先利用12尼龙绳或棕绳按其入轮规定顺槽缠满，绳一端与待展放的ADSS光缆相连，另一端则引出张力机，启动张力机，慢速运转，用人力拽行，将ADSS光缆缓慢引出。ADSS光缆线轴与张力机卷筒之间的ADSS光缆应保持基本平直。缆盘应按ADSS光缆线轴上所标的箭头方向转动。ADSS光缆与牵引绳的连接方式为：ADSS光缆自制光缆芳纶丝小辫施工用旋转连接器14绝缘牵引绳。2、ADSS光缆的展放ADSS光缆初始
15、张力整定不大于0.4t，具体每盘的有效控制张力以离开所有跨越物为原则。ADSS光缆不得与地面和其它障碍物相磨擦，张力机操作人员应时刻注意张力控制情况。牵引机的牵引力保安值定为0.6t，以保证牵引机在发生ADSS光缆掉槽、卡线等事故时，牵引机能及时停机。 起始放线速度为5m/min，待ADSS光缆通过第一个滑车后，可均匀加速至最大放线速度。最大放线速度为15m/min。在牵引过程中，张力突然大幅度增加，悬挂放线滑车倾斜过大时，均应视为异常，应及时停止牵引，待查明原因，排除故障后再行牵引。各信号人员应随时观察展放情况，及时通知调整张力，避免ADSS光缆与已架设好的导线、跨越架或其它障碍物相碰而磨损或折曲。光缆盘处的ADSS光缆的弯曲半径应确保在0.5m以上，架设过程中断时，应及时阻止其继续绕出，否则易造成弯曲损坏。在ADSS光缆的展放过程中，每基杆塔、跨越点、交通要道及牵引绳与ADSS光缆连接处均应设人看守。3、ADSS光缆尾端锚线ADSS光缆如因特殊原因未能在一日内展放完毕，
