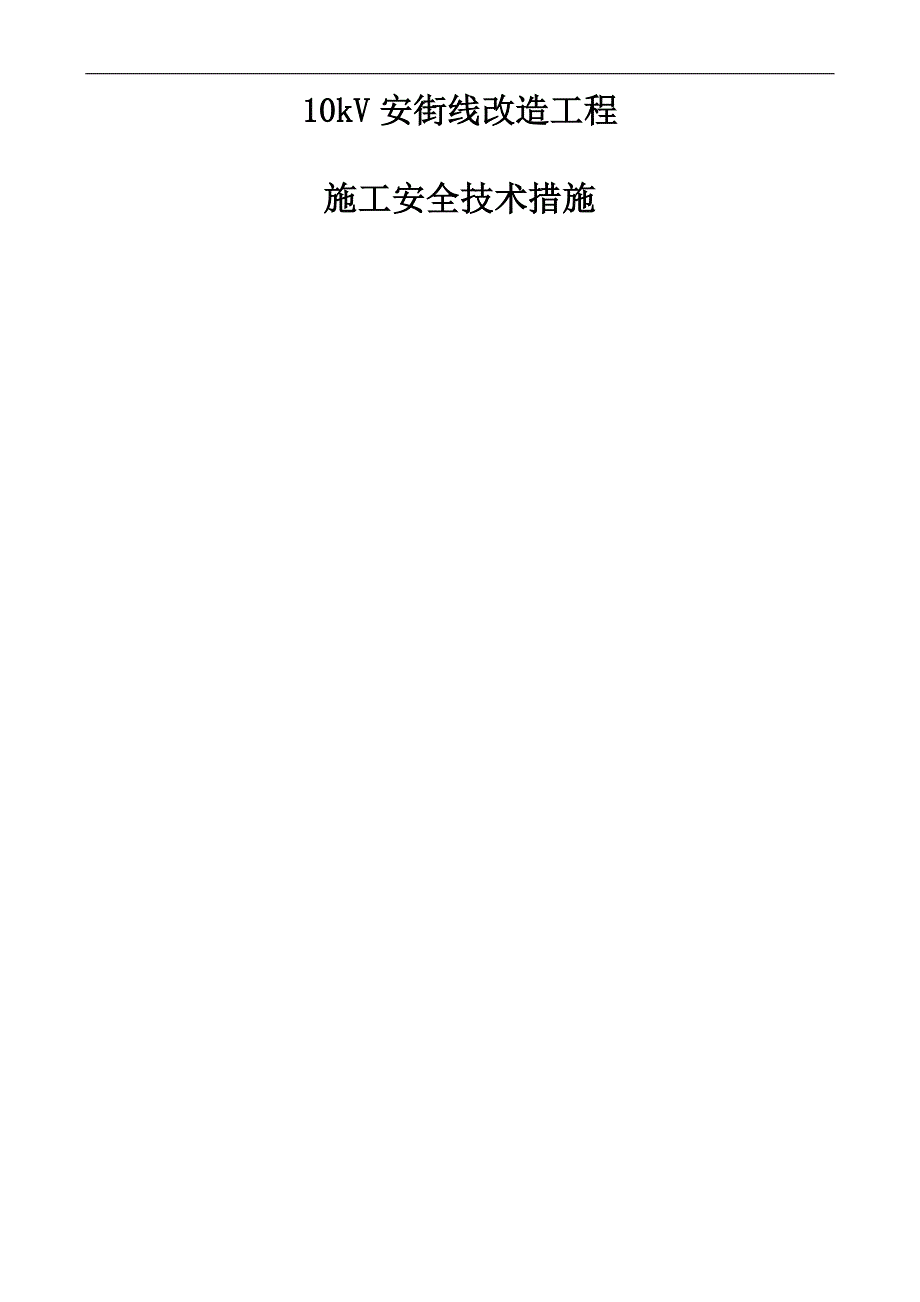

10kV安街线改造工程施工措施.doc_第1页
第1页 / 共14页

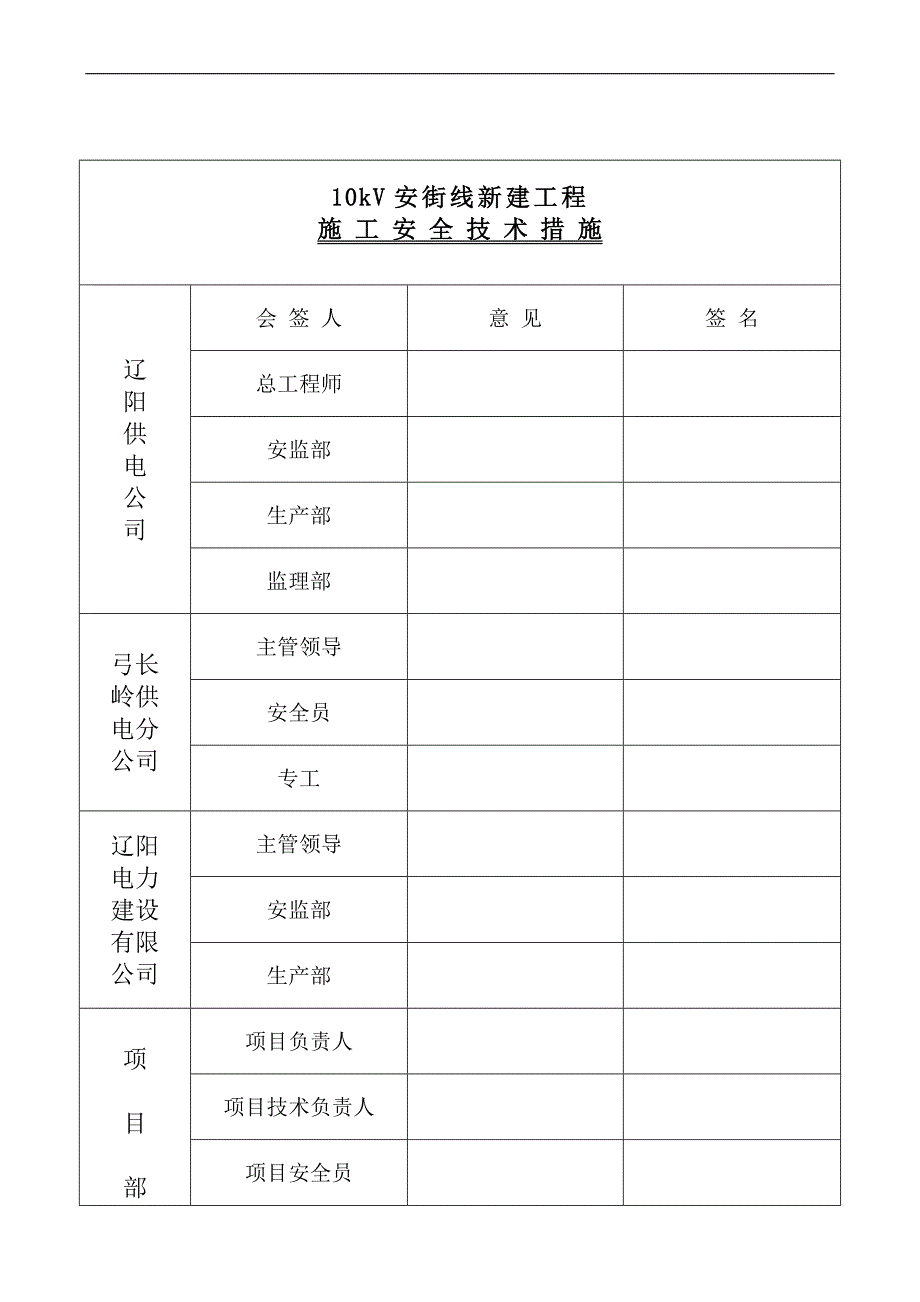

10kV安街线改造工程施工措施.doc_第2页
第2页 / 共14页

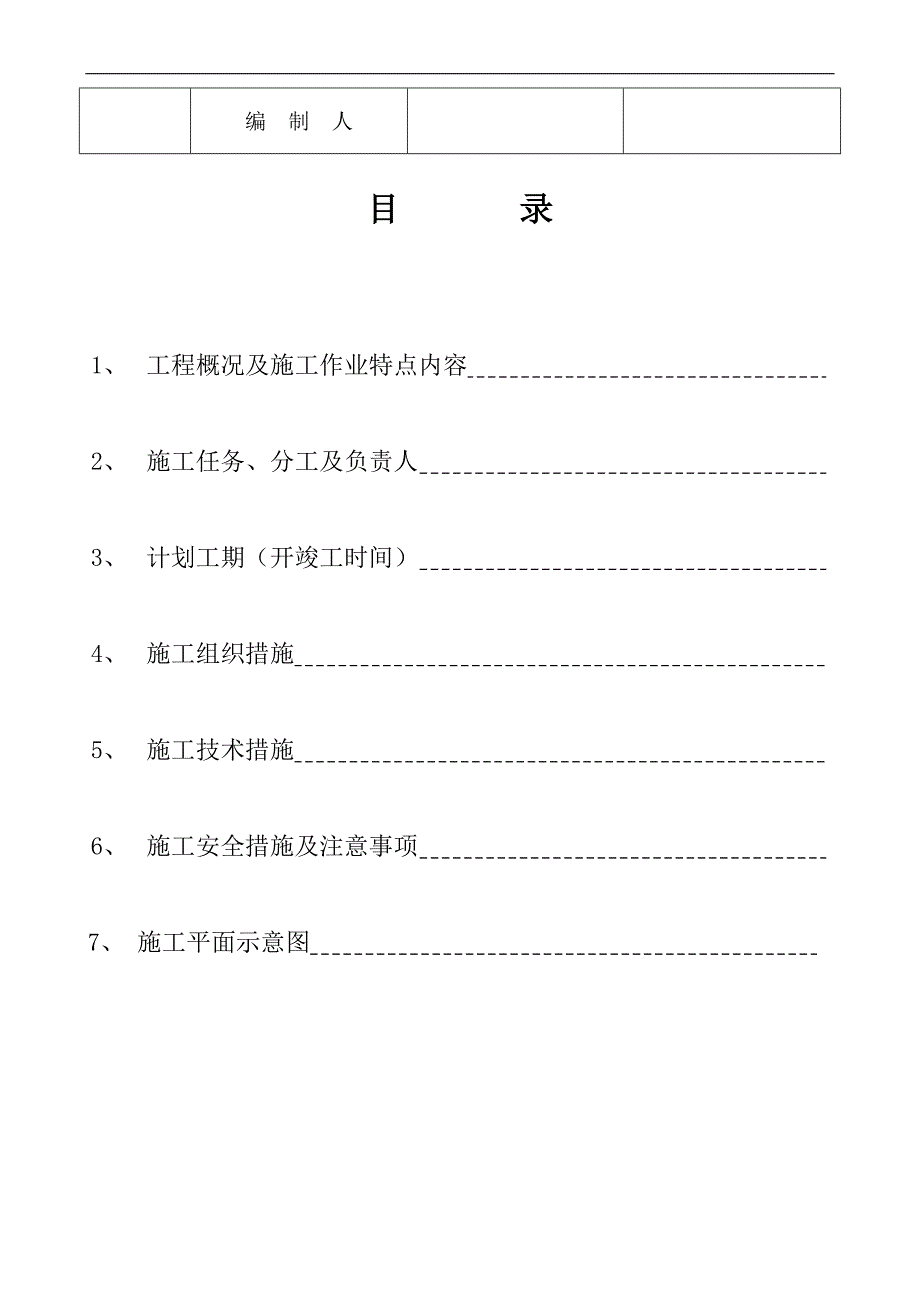

10kV安街线改造工程施工措施.doc_第3页
第3页 / 共14页
10kV安街线改造工程施工措施.doc_第4页
第4页 / 共14页
10kV安街线改造工程施工措施.doc_第5页
第5页 / 共14页
10kV安街线改造工程施工措施.doc_第6页
第6页 / 共14页
10kV安街线改造工程施工措施.doc_第7页
第7页 / 共14页
10kV安街线改造工程施工措施.doc_第8页
第8页 / 共14页
10kV安街线改造工程施工措施.doc_第9页
第9页 / 共14页
10kV安街线改造工程施工措施.doc_第10页
第10页 / 共14页
亲,该文档总共14页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《10kV安街线改造工程施工措施.doc》由会员分享,可在线阅读,更多相关《10kV安街线改造工程施工措施.doc(14页珍藏版)》请在第壹文秘上搜索。

1、10kV安街线改造工程施工安全技术措施10kV安街线新建工程施 工 安 全 技 术 措 施辽阳供电公司会 签 人意 见签 名总工程师安监部生产部监理部弓长岭供电分公司主管领导安全员专工辽阳电力建设有限公司主管领导安监部生产部项目部项目负责人项目技术负责人项目安全员编 制 人目 录1、 工程概况及施工作业特点内容 2、 施工任务、分工及负责人 3、 计划工期(开竣工时间) 4、 施工组织措施 5、 施工技术措施 6、 施工安全措施及注意事项 7、 施工平面示意图 一、工程概况及施工作业特点:为了满足电网发展以及农网改造的需求,在辽阳市弓长岭范围内对10kV安水乙线进行线路改造。改造范围:10kV

2、安水乙线14#62#、67#87#、91#164#,线路改造后采用带避雷线双回水平排列,导线采用JKLYJ240高压绝缘线,地线采用GJ35钢绞线,拆除原线路水泥杆157基,拆除导线21.98 km,全线共新立23015米水泥杆165基,导、地线架设7.327 km,安装真空开关9台。二、施工任务、分工及负责人:2.1配电一班施工任务:1)组立10kV安街线14#62#23015米水泥杆53基,安装真空开关2台,架设导、地线2.5 km。配电一班负责人:王劲松2.2配电二班施工任务:1)组立10kV安街线62#87# 23015米水泥杆33基,架设导、地线1.2km。配电二班负责人:王德平2.

3、3配电三班施工任务:1)组立10kV安街线91#164# 23015米水泥杆79基,安装真空断路器7台,架设导、地线3.6km。配电三班负责人:陈景旭三、计划工期或开、竣工时间:计划工期:四、施工组织措施:4.1、项目负责人: 4.2、项目技术负责人: 4.3、项目安全员: 4.4、工作负责人: 4.5、工作票签发人: 4.6、施工班组: 配电一班、配电二班、配电三班五、施工技术措施:5.1施工作业地点、范围或地段应装设的遮拦和应悬挂的指示牌5.1.1、旧线路拆除时,施工地段两端设专人持旗看护,地面设标示牌“前方施工,小心慢行”。5.1.2、在所有已拉开的线路设备上,挂标示牌“禁止合闸、线路有

4、人工作”。5.1.3、由于施工地点处于道路旁边,车辆过往频繁,跨道处设专人持红旗看护,跨越处外延50米,设立“前方施工,车辆慢行”的警示标志。5.2邻近保留的带电设备或带电线路序号桩号施工时钻跨的带电线路115#16#跨越10千伏安土线1处218#19#跨越10千伏电力线路1处328#29#跨越10千伏电力线路1处441#42#跨越0.4千伏电力线路1处545#46#跨越10千伏电力线路1处6103#104#跨越10千伏电力线路1处7104#105#跨越10千伏电力线路1处8109#110#跨越10千伏电力线路1处9123#124#跨越0.4千伏电力线路1处10134#135#跨越0.4千伏电

5、力线路1处跨越10千伏电力线路1处本表考虑到施工期间风速15m/s时的风偏。5.3施工中存在的危险点及控制措施:序号作业项目危险点控制措施1停电线路上验电装设接地线触电伤害1、认真核准作业现场变台杆号与工作票所列工作地点变台杆号相符,无误后登杆作业。2、严格执行停电、验电、挂接地线。验电工作应由两人进行,一人验电、一人监护;验电前必须确定该线路(设备)属于工作范围内线路(设备);3、验电工作要使用合格的10KV验电器进行验电,验电人员应戴绝缘手套;验电前,对验电器进行检验。4、装设接地线时,应先接接地端、后接导线端 ,拆时与此相反。验电挂拆接地线的工作人员应使用合格且同电压等级的绝缘杆,人体不

6、得触及导线和地线;5、接地线接地端必须接地良好,接地棒埋设深度不得小于0、6米。2电杆组立高空坠落1、登杆前检查杆根以及登杆工具有无问题;2、攀登杆前应详细检查登杆用具,防止意外裂断,登杆过程中严防踩碰下方受力脚扣而造成摔跌。3、遇有冲刷、起土、上拔或导地线、拉线松动的电杆,应先培土加固,打好临时拉线或支好杆架后,再行登杆。4、登杆塔前,应先检查登高工具和设施,如脚扣、升降板、安全带、梯子和脚钉、爬梯、防坠装置等是否完整牢靠。禁止携带器材登杆或在杆塔上移位。严禁利用绳索、拉线上下杆塔或顺杆下滑。倒杆伤人1、新组立电杆,应先夯实回填土后,方可登杆作业。2、吊车撤杆时,吊车臂和重物下不得有人。吊车

7、周围应设围栏,防止吊车转臂时,防止吊件碰人。3搭设及拆除跨越 架高空坠落1、搭设跨越架时必需使用安全带,安全带应系在牢固的立柱上。2、搭设跨越架所用的材料应符合要求,虫蛀、腐蚀以及机械损伤的都不准使用。3、跨越架的木杆之间应连接牢固,不准在跨越架跨度之间接头。4、上下跨越架时手脚必需抓实踩牢。落物伤人1、在搭设或拆除跨越架时除有关人员以外,不准其他人在工作地点下面通行或逗留,工作地点周围应设围栏。2、搭设或拆除跨越架使用的工具及材料不准上下抛掷,要用手绳系牢后上下传送。触电伤人1、搭设及拆除各种电力跨越架时,工作人员及使用的工具、材料要与带电设备保持一定的安全距离。现场要设专人监护。2、工作人

8、员严禁在架身内侧作业,上下跨越架应在架身外侧。3、搭设及拆除跨越架的木杆必须干燥,雨天及雾天严禁搭设及拆除跨越架。跨越架的整体倒塌1、跨越架搭设完毕后应在两侧加装撑杆和拉线。2、强风和大雨过后应检查所有的跨越架牢固强度,不合格的应加固并经验收合格后使用。3、拆除跨越架时应由上向下按顺序进行,当拆除某一部分时,应不使另一部分或其他的结构部分发生倾斜或倒塌现象。3拆除导线及导线架设高空坠落1、在杆上作业时,必须系好安全带,安全带应系在牢固的构件上, 应防止安全带脱出或被锋利物割伤。2、多人同杆作业,安全带绳扣应在自己腰部附近,防止被其他人解开造成摔跌,系安全带后必须检查扣环是否扣牢。3、安全带应高

9、挂低用,多人作业时应防止误解他人安全带的行为,安全绳扣系在自己的腰左(右)侧,并随时检查。4、上横担进行工作前,应检查横担连接是否牢固和腐蚀情况,检查时安全带(绳)应系在主杆或牢固的构件上。5、杆上转移作业位置时,不得失去安全带保护。6、杆上有人工作时,不准调整或拆除拉线。工器具失灵所用工器具要定期检查,使用前必须经专人检查,必要时还需经过拉力计算,保证合格、配套、灵活好用。落物伤人1、进入现场施工作业人员必须正确佩戴安全帽。不准其他人在工作地点下面通行或逗留,工作地点周围应设围栏。2、杆上作业人员必须使用安全带,工具、材料用传递绳索传递,严禁上、下抛掷工具、材料。3、作业地点设作业围栏,必要

10、时设专责监护人。跑线抽伤1、在拆除导线前,严禁移动或松动拉线,事先检查杆根,在挖开电杆基坑前应先绑好牵引绳,用吊车或叉杆固定电杆。2、拆除导线时应一条一条松线,至少保留一条导线与高压立瓶固定,最后拆除此条导线,严禁采取突然剪断导地线的方法松线。3、吊点钢绳套应系在电杆1/2以上位置上,防止电杆突然倾倒。4、撤线、放线时,路口设“前方施工,禁止通行标志牌”,并设专人持红旗看守,撤线工作,均应有专人统一指挥,统一信号。5、现场设专人持红色信号旗指挥过往车辆及行人,以确保车辆及行人的交通安全。6、开中滑车应将门钩扣或用绑线绑牢,防止绳索滑脱。7、紧线前应检查导地有无障碍挂住,紧线时应检查接线管或接线

11、头以及过滑轮、横担、树枝、房屋等有无卡住现象,如有问题应立即用绳索或木棒处理,工作人员不得跨在导线上或站在导线内角侧,防止跑线抽伤。8、撤线前应检查拉线、及杆根,如不能适用时应加设临时拉绳加固,主牵引绳与杆塔夹角不小于60,滑车必须绑牢,不准直接挂在横担上。9、紧线或挂线电杆,在紧挂导线前,必须在其受力反方向侧打好可靠的临时拉线。10、放线、紧线过程中,通讯联络必须始终保持畅通。4吊装柱上真空开关真空开关在吊放过程中挤伤工作人员(1)、吊车安装设备前应先对起重设备及钢绳套等工具进行全面检查,不符合要求的严禁使用,起重设备及钢绳套严禁过载使用。(2)、采用吊车安装设备时,要设专人统一指挥,开工前

12、工作负责人必须向吊车司机讲明施工方法及信号,作业人员分工要明确,密切配合,服从指挥。吊车回转区内严禁站人。(3)、在起吊过程中,工作人员不得在设备和吊臂下方逗留,吊点钢绳套应绐终受力,严防脱钩。5.4危险情况下的预防措施部分作业现场位于居民区附近,施工时易发生落物伤人和交通伤害。施工时在作业现场设安全作业围栏,并设专人看护过往行人及车辆。发生紧急情况时,由施工现场最高工作领导人进行指挥处理,进行现场创伤急救,保护现场,逐级向公司领导汇报现场进展情况。5.5应急处理预案:5.5.1、应急救援责任制及组织机构事故应急救援工作实行施工第一责任人负责制和分级分部门负责制,由安全事故应急救援小组统一指挥

13、抢险救灾工作。当重大安全事故发生后,各有关职能部门要在安全事故应急救援小组的统一领导下,按照事故应急救援预案要求,履行各自的职责,做到分工协作、密切配合,快速、高效、有序地开展应急救援工作。施工安全事故应急救援小组成员如下:组 长:安喜壮副组长:孟拥、王振刚成 员:毛国亮、李伟、姜进喜、朱丽波、张立新、徐娜5.5.2、应急处理流程:(1)事故发生初期,事故现场人员应积极采取应急自救措施,同时启动施工应急救援预案,实施现场抢险,防止事故的扩大,确保应急救援工作的顺利展开。(2)安全事故应急救援预案启动后,应急救援小组立即投入运作,组长及各成员应迅速到位履行职责,及时组织实施相应事故应急救援预案,并随时将事故抢险情况报告上级。(3)事故发生后,必须在第一时间内抢救受伤人员,这是抢险救援的重中之重。事故现场人员应加强事故现场保护、治安管理和交通疏导工作,预防和制止各种破坏活 动,维护社会治安,对肇事者等有关人员应采取监控措施,防止逃逸。(4)当有重伤人员出现时救援小组应及时提供救护所需药品,利用现有医疗设施抢救伤员。同时拨打急救电话*120呼叫医疗援助。其他
