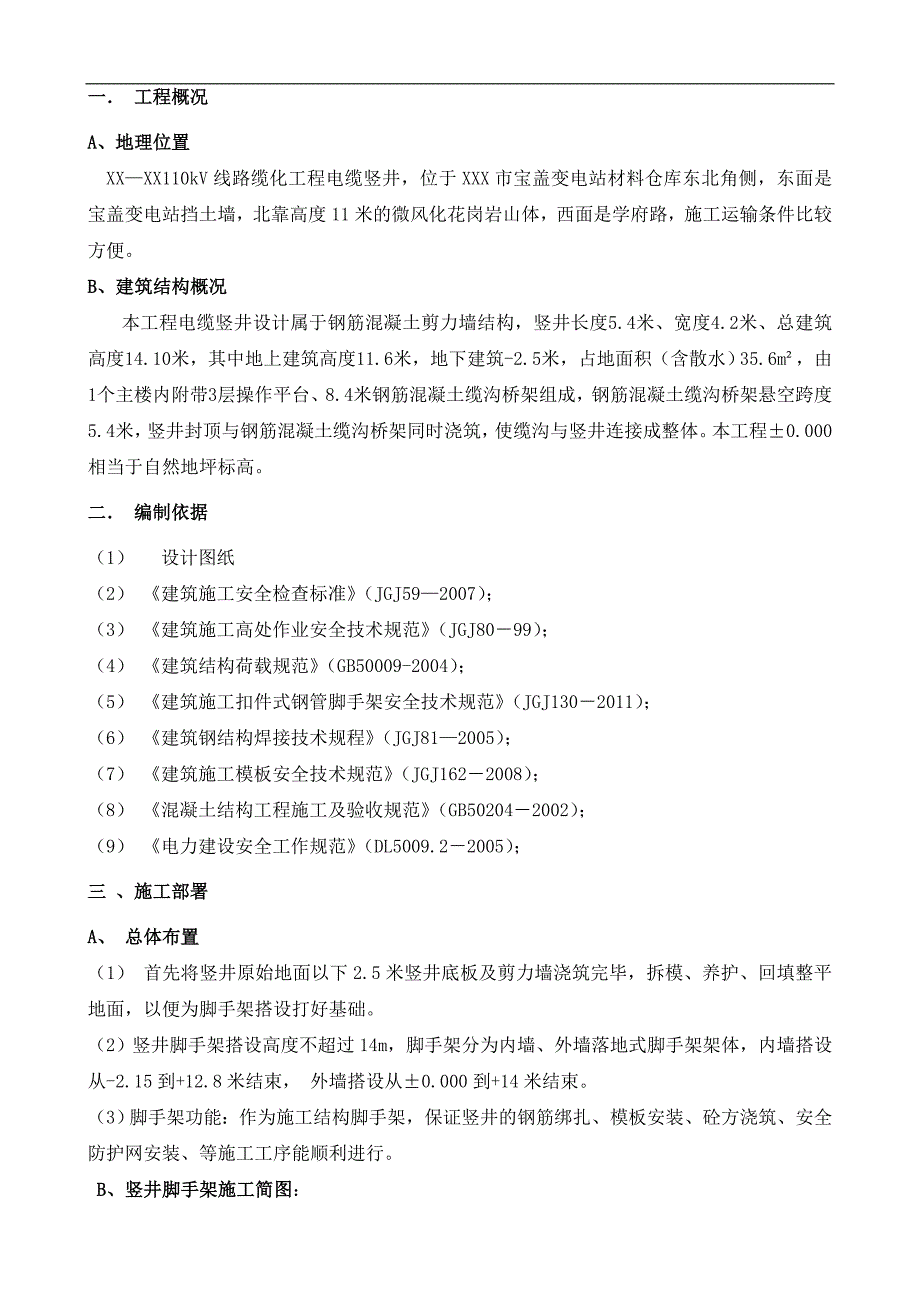

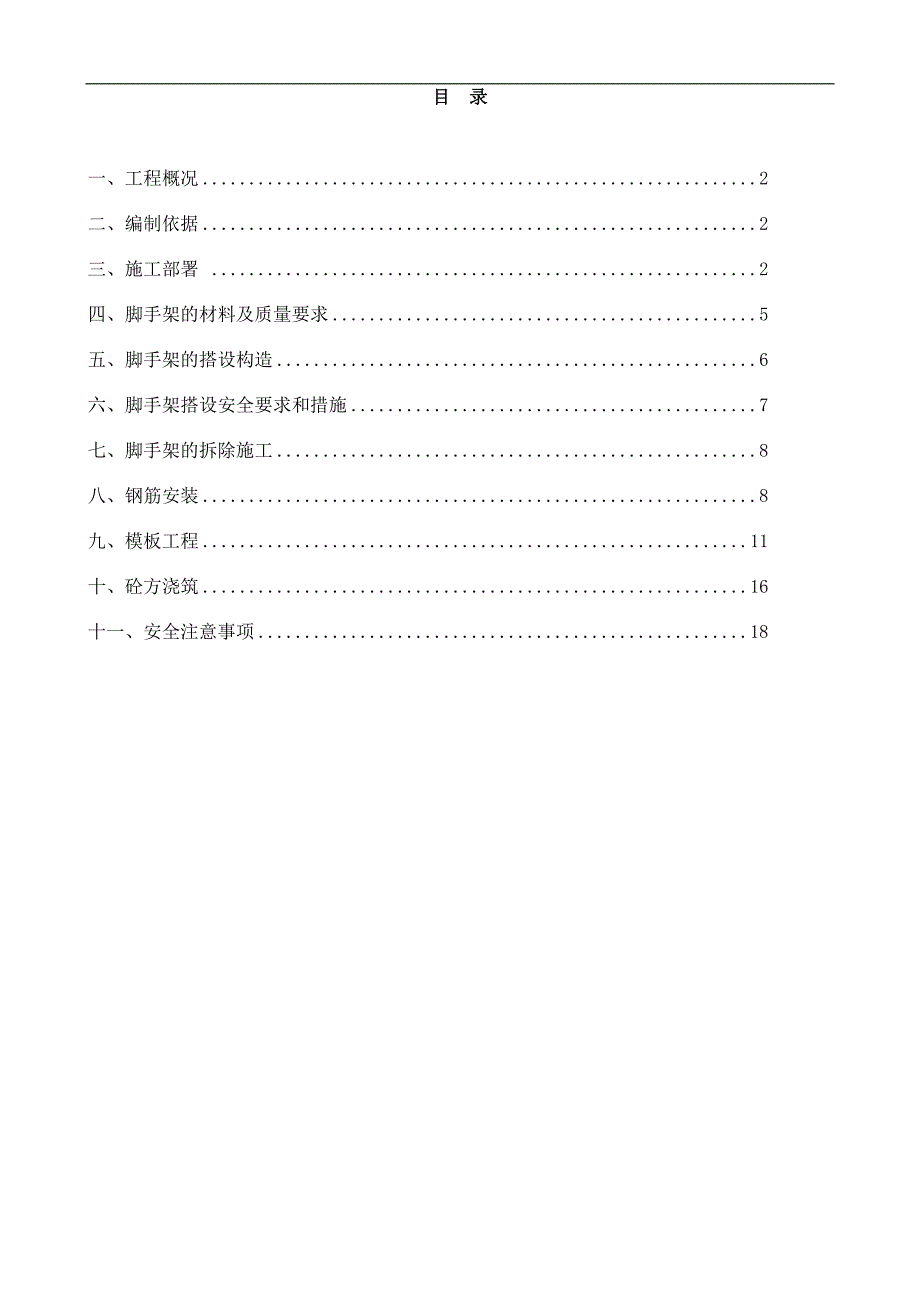

1、目 录一、工程概况2二、编制依据2三、施工部署 2四、脚手架的材料及质量要求5五、脚手架的搭设构造6六、脚手架搭设安全要求和措施7七、脚手架的拆除施工8八、钢筋安装8九、模板工程11十、砼方浇筑16十一、安全注意事项18一 工程概况A、地理位置 XXXX110kV线路缆化工程电缆竖井，位于XXX市宝盖变电站材料仓库东北角侧，东面是宝盖变电站挡土墙，北靠高度11米的微风化花岗岩山体，西面是学府路，施工运输条件比较方便。B、建筑结构概况本工程电缆竖井设计属于钢筋混凝土剪力墙结构，竖井长度5.4米、宽度4.2米、总建筑高度14.10米，其中地上建筑高度11.6米，地下建筑-2.5米，占地面积（含散水
2、）35.6m，由1个主楼内附带3层操作平台、8.4米钢筋混凝土缆沟桥架组成，钢筋混凝土缆沟桥架悬空跨度5.4米，竖井封顶与钢筋混凝土缆沟桥架同时浇筑，使缆沟与竖井连接成整体。本工程0.000相当于自然地坪标高。二 编制依据（1） 设计图纸（2） 建筑施工安全检查标准（JGJ592007）；（3） 建筑施工高处作业安全技术规范（JGJ8099）；（4） 建筑结构荷载规范（GB50009-2004）；（5） 建筑施工扣件式钢管脚手架安全技术规范（JGJ1302011）；（6） 建筑钢结构焊接技术规程（JGJ812005）；（7） 建筑施工模板安全技术规范（JGJ1622008）；（8） 混凝土结构

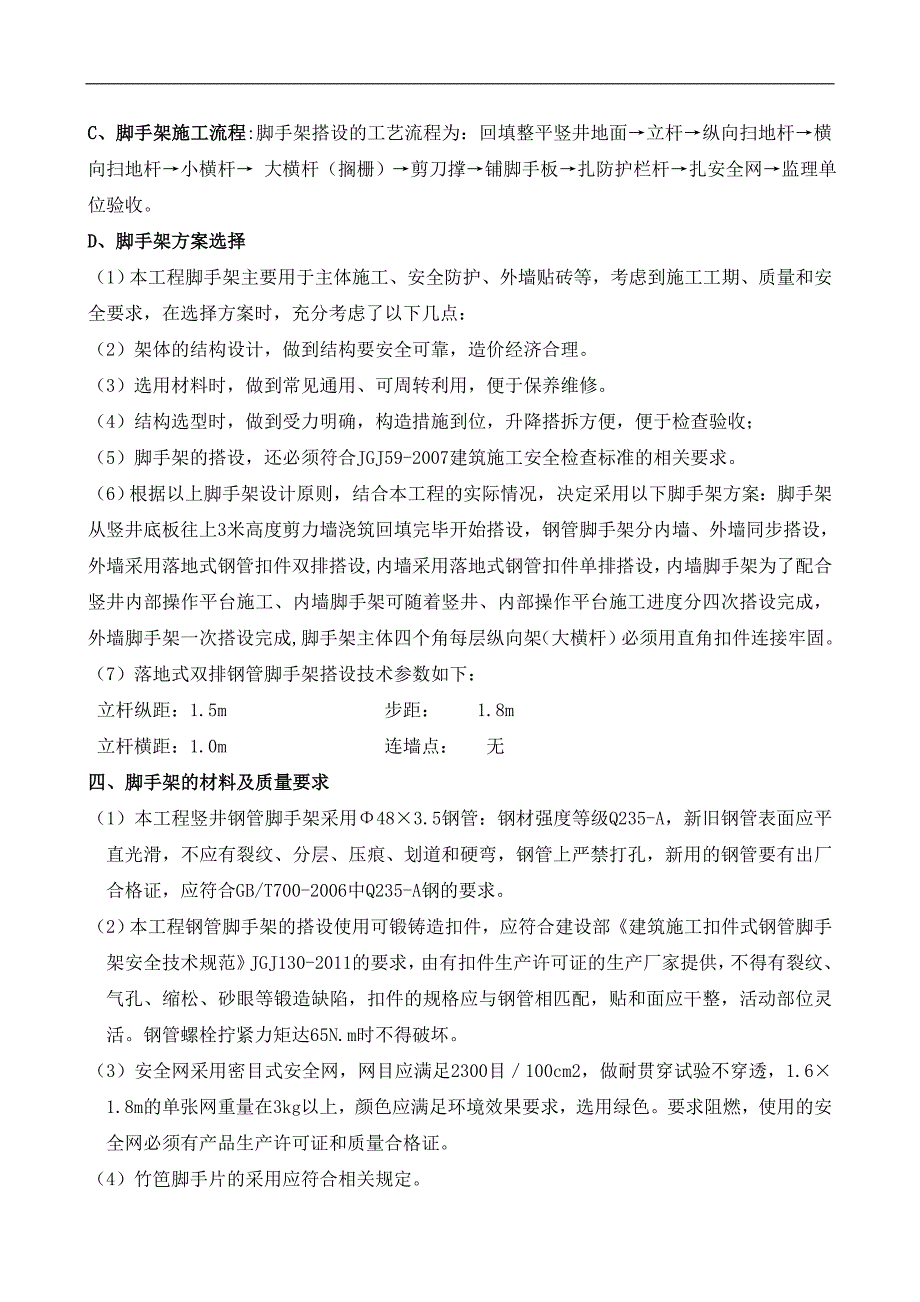

3、工程施工及验收规范（GB502042002）；（9） 电力建设安全工作规范（DL5009.22005）；三 、施工部署A、 总体布置（1） 首先将竖井原始地面以下2.5米竖井底板及剪力墙浇筑完毕，拆模、养护、回填整平地面，以便为脚手架搭设打好基础。（2）竖井脚手架搭设高度不超过14m，脚手架分为内墙、外墙落地式脚手架架体，内墙搭设从-2.15到+12.8米结束， 外墙搭设从0.000到+14米结束。（3）脚手架功能：作为施工结构脚手架，保证竖井的钢筋绑扎、模板安装、砼方浇筑、安全防护网安装、等施工工序能顺利进行。 B、竖井脚手架施工简图：C、脚手架施工流程:脚手架搭设的工艺流程为：回填整平竖井
4、地面立杆纵向扫地杆横向扫地杆小横杆 大横杆（搁栅）剪刀撑铺脚手板扎防护栏杆扎安全网监理单位验收。D、脚手架方案选择（1）本工程脚手架主要用于主体施工、安全防护、外墙贴砖等，考虑到施工工期、质量和安全要求，在选择方案时，充分考虑了以下几点：（2）架体的结构设计，做到结构要安全可靠，造价经济合理。（3）选用材料时，做到常见通用、可周转利用，便于保养维修。（4）结构选型时，做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；（5）脚手架的搭设，还必须符合JGJ59-2007建筑施工安全检查标准的相关要求。（6）根据以上脚手架设计原则，结合本工程的实际情况，决定采用以下脚手架方案：脚手架从竖井底板
5、往上3米高度剪力墙浇筑回填完毕开始搭设，钢管脚手架分内墙、外墙同步搭设，外墙采用落地式钢管扣件双排搭设,内墙采用落地式钢管扣件单排搭设，内墙脚手架为了配合竖井内部操作平台施工、内墙脚手架可随着竖井、内部操作平台施工进度分四次搭设完成，外墙脚手架一次搭设完成,脚手架主体四个角每层纵向架（大横杆）必须用直角扣件连接牢固。（7）落地式双排钢管脚手架搭设技术参数如下： 立杆纵距：1.5m 步距： 1.8m 立杆横距：1.0m 连墙点： 无 四、脚手架的材料及质量要求（1）本工程竖井钢管脚手架采用483.5钢管：钢材强度等级Q235-A，新旧钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，钢管上
6、严禁打孔，新用的钢管要有出厂合格证，应符合GB/T700-2006中Q235-A钢的要求。（2）本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活。钢管螺栓拧紧力矩达65N.m时不得破坏。（3）安全网采用密目式安全网，网目应满足2300目100cm2，做耐贯穿试验不穿透，1.61.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证。（4
7、）竹笆脚手片的采用应符合相关规定。（5）搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、踢脚杆统一漆黄色，剪力撑统一漆黄色。防护栏杆、底排立杆、扫地杆均漆红白相间色。 五、 脚手架的搭设构造A 立杆(1)在脚手架立杆搭设之前，应向将竖井四周回填土夯实，防止地面下沉引起脚手架变形或倾斜，脚手架每根立杆底部必须放置牢固的垫片，脚手架立杆纵距1.5m。脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，且相邻接头不应在同步同跨内，以保证脚手架的整体性。(2)脚手架设置纵、横扫地杆。纵向扫地杆用直角扣件固定在双排架钢管的立杆上。横向扫地杆用直角扣件固定在紧靠纵
8、向扫地杆距地200mm处的立杆上。(3)立杆接长除顶层顶步为保证架子高度一致可采用搭接,搭接应符合下列规定:立杆上的对接扣件应交错布置，两根相邻立杆的接头避免设置在同步内,同步内隔一根立柱的两个相邻接头在高度方向错开的距离不宜小于500mm，各接头中心至主节点的距离不宜大于步距的1/3。端部和扣件盖板的边缘至杆端距离不小100mm。立杆顶端应高出墙上边1m。B、扣件安装要求（1） 扣件规格必须与钢管外径相同，对接扣件开口应朝上或朝内。（2） 在主节点处固定纵向和横向水平杆的直角扣件距离不应大于150mm。（3） 螺栓拧紧扭力矩不应小于40Nm且不应大于65Nm。（4） 在主节点处固定横杆、纵杆
9、、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm。C、大横杆、小横杆、脚手板的设置(1)大横杆在脚手架高度方向的间距1.8m，大横杆置于立杆里面，每侧外伸长度为150mm。(2)横向水平杆的构造应符合下列规定:主节点设置一根横向水平杆,用直角扣件扣接且严禁拆除。主节点两直角扣件的中心距不应大于150mm。在双排脚手架中, 主节点处的横向水平杆靠墙一端的外伸长度为200mm,作业层上非主节点处的横向水平杆,宜根据脚手板的需要等间距设置,最大间距不大于1/2纵距。竹笆脚手板在双排脚手架的横向水平杆两端,应用直角扣件固定在立杆上。(3)脚手板的设置应符合下列规定: 作业
10、层满铺竹笆片,离开墙面300mm，以免影响墙体模板采用钢管加固，竹笆片主竹筋垂直于纵向水平杆方向铺设,采用对接平铺,四角应用直径1.2mm的镀锌铁丝固定在纵向水平杆上。主体施工阶段，外墙摸灰、贴砖施工阶段，均要层层铺设竹笆片。(4)使用竹笆片脚手板时,纵向水平杆应采用直角扣件固定在横向水平杆上,并等间距设置。竹笆片用18镀锌铁丝双股并联绑扎，不少于4点，要求绑扎牢固，交接处平整，铺设时要选用完好无损的脚手片，发现有破损的要及时更换。D、剪刀撑 剪刀撑的设置应符合下列规定:每道剪刀撑跨越立杆的根数:剪刀撑与地面的倾角为450,每道剪刀撑宽度为4跨,且不小于6米,在外侧立面整个长度和高度上连续设置
11、剪刀撑，剪刀撑斜杆的接长采用搭接。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上,旋转扣件的中心线至主节点的距离不宜大于150mm。E、安全网(1)脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。密目和阻燃型安全网必须符合GBl69091997的标准。旧网必须完整, 无破损之处。(2) 脚手架外侧必须设置全封闭密目安全网,并与脚手架同步施工。(3)安全网的四周必须与脚手架纵向水平管用18#镀锌铁丝捆扎牢固,拼接处必须接缝严密、牢靠, 平整。不允许有开口处，施工过程中,严禁随意拆除安全网。F、施工安全通道：本工程竖井施工过程中的人行安
12、全通道搭设在竖井内部靠北一侧，利用竖井以后固定电缆的通道、采用建筑楼梯方式用钢管搭设，施工安全通道爬梯每步高度不得超过40，安全通道不靠墙体的一方必须设置栏杆，施工通道上方必须设置安全网，防止高空坠落物体伤人，施工高度每升高一层、施工通道顶部安全网随着钢管架高上升并固定牢靠。六、脚手架搭设安全要求和措施 钢管架应设置避雷针，分置于主架体外架对角立杆可靠接地，并联通大横杆，形成避雷网络。（1） 脚手架搭设必须是由有资质的单位施工完成，施工资质及人员上岗证件需报监理、业主单位审核批准，施工中严格依据方案进行搭设，施工前做好安全技术交底工作。（2） 搭拆脚手架、上架进行其它作业的施工人员必须戴好安全
13、帽，穿防滑鞋。搭拆操作人员还必须系好安全带。（3） 严禁酒后作业，凡患有不适合高处作业疾病的人员不得从事架子工作业，也不得上架进行其它作业。（4） 搭设、拆除脚手架时不得抛扔物体，施工人员在不使用工具时，应将工具放入包内。（5） 搭拆脚手架的人员必须持有效上岗证工作。（6） 搭拆脚手架、竖井周边一定范围内设警戒，有专人监护。（7） 脚手架操作层上如有堆载，侧边必须铺竹笆作为挡板。（8） 在脚手架使用期间，严禁拆除各类杆件。（9） 不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管等固定在脚手架上。竖井内作业如光线不足应配照明，照明由电工设置。（10） 在脚手架上进行电、气焊作业时，必须有防火措施
14、和专人看守。脚手架上设一定数量灭火器。（11） 使用安全网时，应该避免发生下列现象：在网内或网下方堆积物品；人跳进或把物品投入网内；大量焊接或其他火星落入网里。如在竖井内进行焊接工作，操作点处应用板与下方隔离。（12） 每天竖井内施工完毕，均要做好工器具清理工作，避免高空坠物和架体负荷过大。（13） 定时检查脚手竹笆的损坏情况，及时更换。（14） 每天在竖井内所有作业完成后，清理一次安全网上的杂物。（15） 每周至少一次定时检查安全网，主要查安全网是否有严重的变形和磨损、断裂、霉变，以及连接部位松脱等情况。修理网所用的材料、编结方法应与原网相同，修理后必须经专人检验合格，方可继续使用。（16）
15、 脚手架搭设完毕后必须报监理、业主单位验收合格挂好安全标志牌后才能投入使用。（17）竖井脚手架顶部用U型螺栓固定200*100*8米槽钢1条，槽钢一端外伸出架子边沿2米，用于悬挂滑车起吊施工中的材料及工器具至材料临时堆放平台，但须注意脚手架上挂牌标明允许的施工荷载值。平时经常派人检查架子上是否有超载现象，避免材料临时堆放台上堆载过重的现象。七、脚手架的拆除施工（1）拆除作业应按确定的程序进行拆除：拆除顺序由上至下安全网挡脚板及脚手板防护栏杆剪刀撑斜撑杆大横杆小横杆立杆。（2）脚手架拆除作业必须设专人监护，并在施工区域周围设置安全隔离带，悬挂安全标志牌。八、 钢筋安装A施工准备(1)据设计图纸要求的规格尺寸，选择适当的材料长度，以免浪费，并把钢筋加工成型。(2)在绑扎前清除干净钢筋表面的铁锈;核对钢筋规格、检验焊接质量、合格后方可使用。(3)弹好墙身、预留电缆洞口线，并将施工缝处的杂物清除干净。(4)电渣
