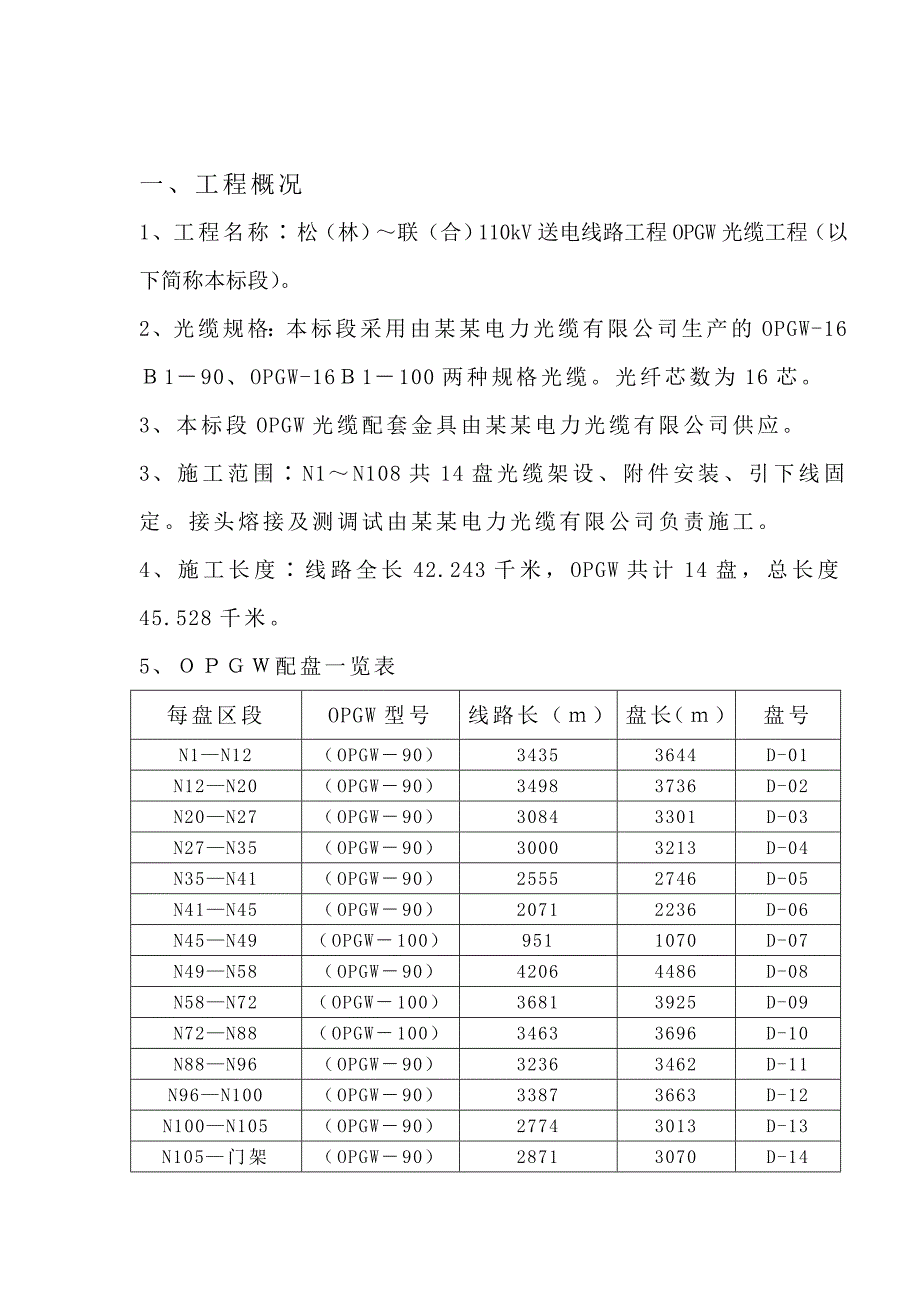

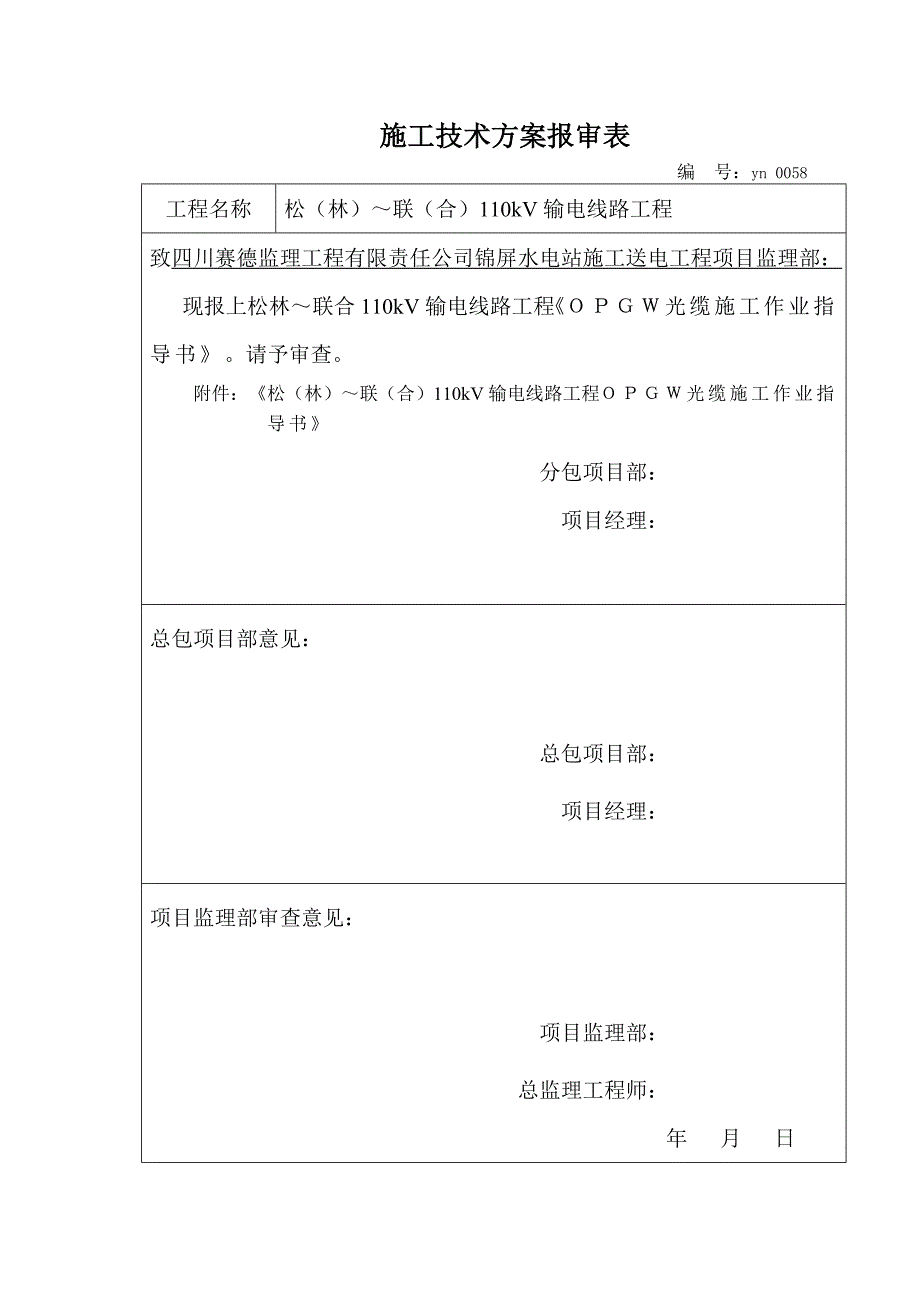

1、施工技术方案报审表编 号：yn 0058工程名称松（林）联（合）110kV输电线路工程致四川赛德监理工程有限责任公司锦屏水电站施工送电工程项目监理部：现报上松林联合110kV输电线路工程光缆施工作业指导书。请予审查。附件：松（林）联（合）110kV输电线路工程光缆施工作业指导书 分包项目部： 项目经理： 总包项目部意见： 总包项目部： 项目经理： 项目监理部审查意见： 项目监理部： 总监理工程师： 年 月 日一、工程概况1、工程名称松（林）联（合）110kV送电线路工程OPGW光缆工程（以下简称本标段）。2、光缆规格：本标段采用由某某电力光缆有限公司生产的OPGW-16190、OPGW-161
2、100两种规格光缆。光纤芯数为16芯。3、本标段OPGW光缆配套金具由某某电力光缆有限公司供应。3、施工范围N1N108共14盘光缆架设、附件安装、引下线固定。接头熔接及测调试由某某电力光缆有限公司负责施工。4、施工长度线路全长42.243千米，OPGW共计14盘，总长度45.528千米。5、配盘一览表每盘区段OPGW型号线路长（）盘长（）盘号N1N12（OPGW90）34353644D-01N12N20（OPGW90）34983736D-02N20N27（OPGW90）30843301D-03N27N35（OPGW90）30003213D-04N35N41（OPGW90）25552746D-

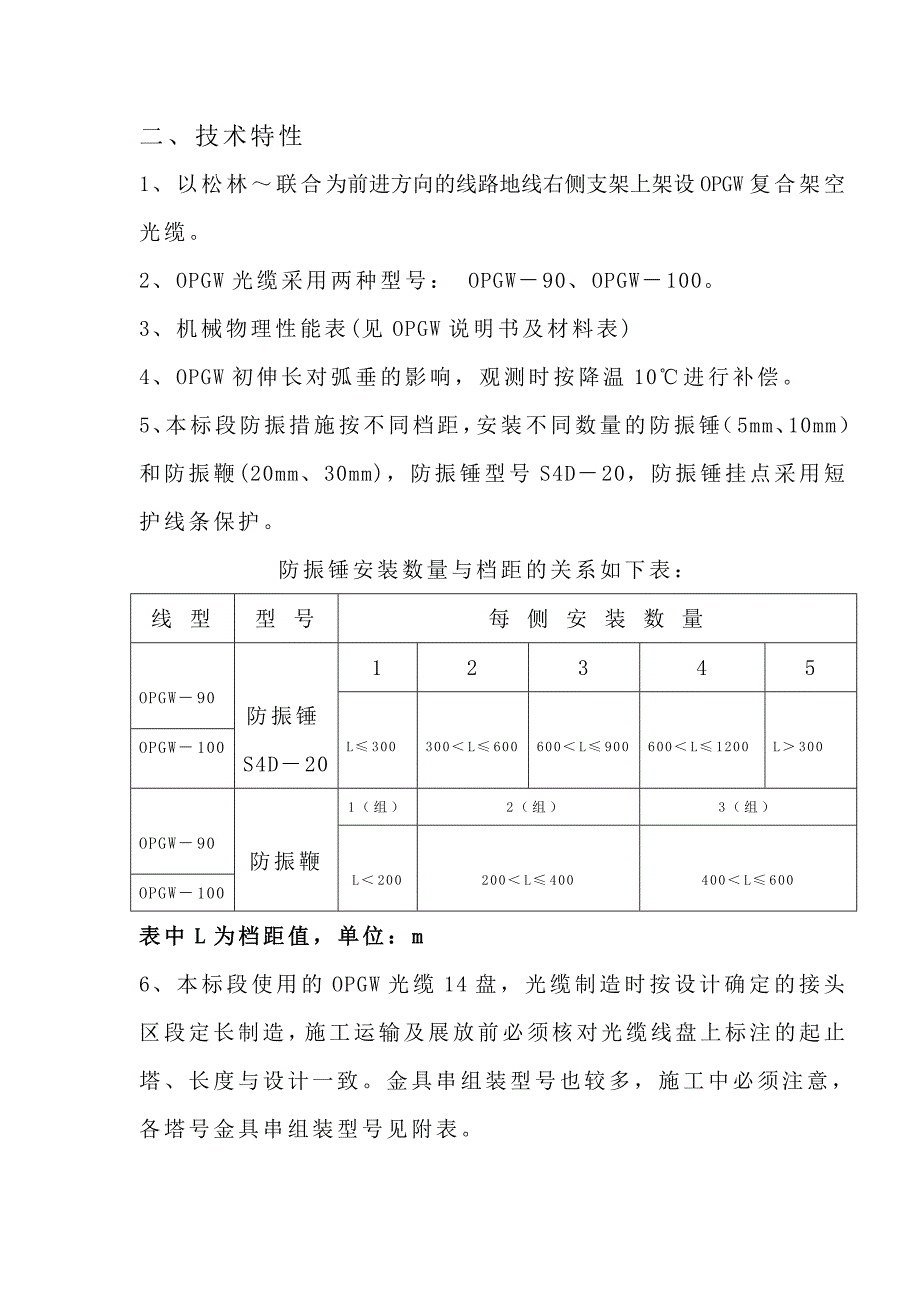

3、05N41N45（OPGW90）20712236D-06N45N49（OPGW100）9511070D-07N49N58（OPGW90）42064486D-08N58N72（OPGW100）36813925D-09N72N88（OPGW100）34633696D-10N88N96（OPGW90）32363462D-11N96N100（OPGW90）33873663D-12N100N105（OPGW90）27743013D-13N105门架（OPGW90）28713070D-14二、技术特性1、以松林联合为前进方向的线路地线右侧支架上架设OPGW复合架空光缆。2、OPGW光缆采用两种型号： OP
4、GW90、OPGW100。3、机械物理性能表(见OPGW说明书及材料表)4、OPGW初伸长对弧垂的影响，观测时按降温10进行补偿。5、本标段防振措施按不同档距，安装不同数量的防振锤（5mm、10mm）和防振鞭(20mm、30mm)，防振锤型号S4D20，防振锤挂点采用短护线条保护。 防振锤安装数量与档距的关系如下表：线 型型 号每 侧 安 装 数 量OPGW90防振锤S4D2012345L300300L600600L900600L1200L300OPGW100OPGW90防振鞭1（组）2（组）3（组）L200200L400400L600OPGW100表中L为档距值，单位：m6、本标段使用的OP
5、GW光缆14盘，光缆制造时按设计确定的接头区段定长制造，施工运输及展放前必须核对光缆线盘上标注的起止塔、长度与设计一致。金具串组装型号也较多，施工中必须注意，各塔号金具串组装型号见附表。7、OPGW复合架空光缆耐张线夹采用预绞丝式耐张线夹。8、OPGW复合架空光缆悬垂线夹采用预绞丝悬垂线夹。9、耐张串及悬垂串接地线长2米，由某某电力光缆有限公司成套提供，通过并沟线夹与OPGW相连，接地端子就近与铁塔上的接地孔用M16螺栓可靠联结。悬垂串接地线安装于线路的大号侧，耐张串分装于大小号侧。10、耐张线夹及悬垂线夹均装有护线条，但规格不同，应对照组装图区分。11、OPGW由于内含光纤，与一般地线不同，
6、不能在档内采用接续管接续，OPGW必须按制造长度，并在指定塔号从耐张线夹引下，用专用接头盒接续。三、架线前的准备工作1架线前杆塔必须已经进行中间检查验收合格，铁塔差缺件必须补齐。2施工前复核设计与实际情况是否相符，3架线前应安排施工人员的培训并经厂方现场技术督导交底。4架线前由项目部组织技术、安全、质量、材料、各施工队负责人根据OPGW线长确定放紧线区段及施工顺序。对重要交叉跨越的调查及与有关部门的联系。相符后方可施工，如有不同应及时通知设计。5技术组根据设计图纸要求、工程的技术特性、质量标准向各施工队进行技术交底，统一施工方法、质量工艺要求，编制技术资料，安全专责必须进行安全交底。5.1.
7、放紧线计划5.2. 计算架线弧垂观测表6各施工队组织本队施工人员（包括合同工）学习电力行业标准及作业指导书，使施工人员对本标段能充分了解熟悉本标段技术特性、要求及质量标准。7项目部根据架线进度计划安排及施工顺序保证材料供应。8各施工队所使用的工器具及安全防护工器具必须经过检验、试验、有检验合格证。9放线滑车、牵引机、牵引绳、机动绞磨、光缆专用工器具由项目部统一安排调配使用。10架线前线路通道必须砍伐完毕。11运输道路的复修。12张、牵场地的修整。13下雨、大雾不得施工,以防OPGW受潮。四、OPGW架空光缆的放紧线施工OPGW架空光缆的放紧线施工的工艺流程：展放牵引绳张牵机就位运输OPGW O
8、PGWOPGW张力展放OPGW安装一端耐张线夹挂线塔挂线观测弧垂紧线紧线塔安装线夹紧线塔挂线直线塔附件安装熔接接头测试安装接线盒质检及清理现场1、OPGW架空光缆采用张牵机张力放线。2、架空光缆的制造长度是按设计相应制造的，中间的耐张塔为不开断通过，因此，张、牵场设置于断开接头塔附近。接头盒位置及OPGW线长详见附表。3、OPGW光缆盘在运输中必须直立装卸及运输。4、张力展放光缆应做好的准备工作：4.1、张牵机的就位时,应注意其摆放于线路中心,距塔应大于塔高度的1.5倍且不小于130米。4.2、牵引绳与OPGW连接必须采用旋转连接器(50kN级)。4.3、OPGW的末端原来已在线盘外侧固定,牵
9、线时应将线头适当松出。4.4、除跨越处应派人护线外,每基塔派一人观察OPGW通过放线滑车的情况。5、OPGW不得承受过大的横向压力和轴向拉力，最大放线张力小于极限抗拉强度的15%；滑轮的直径要大于光缆直径的40倍且不得小于600毫米。对于单层绞线设计的OPGW，张力轮直径应不小于800毫米；而对于双层绞线设计的OPGW，张力轮直径不能小于1000毫米。在架线、跳线、引下线连接时应注意。6、在放线过程中,要保护OPGW端部尽量避免损伤。7、施工时,放紧线张力大于极限抗拉强度的2.5%时须用防扭鞭防止OPGW旋转，防扭鞭可向厂家订购或用35米长的废旧LGJ-400导线自制,防止牵引绳的扭力传至OP
10、GW上。8、控制放线速度,正常牵引时速度宜控制在小于30米/分钟且保持匀速。9、紧线时,张力达到设计值后应保持一小时,使OPGW内部扭转应力消失。10、安装预绞丝式耐张线夹10.1、由中间向两端有序地缠绕内层铝合金预绞丝,其缠绕方向与OPGW外层方向相反,其位置按尾线长度确定(挂线端应留够引下线长度;紧线端为划印点) 。缠绕时必须一次缠紧完成,与OPGW贴合紧密,不允许拆开再缠绕。10.2、外层铝合金预绞丝缠绕前必须与内层预绞丝作相应的记号对齐,然后由拉环出口处向中间方向一次缠绕紧密。10.3、将特制铸钢拉环套入外层预绞丝线弯环内。10.4、一人扶住特制拉环,另一人由另一方向(与第一次缠绕方向
11、相反)缠绕另一半预绞丝,直至缠完为止。11、紧线完毕后,OPGW尾部光纤裸露部分应用塑料薄膜封口并用黑胶布缠绕包裹,防止光纤受潮及受污。12、紧线完成后,应将余缆盘成直径为11.2米的小盘，盘于塔顶,用16的棕绳绑扎于塔顶。绑扎点不少于两处,严禁将余缆挂在塔腿上。13、滑车悬挂位置的选择：13.1、直线塔用U形环将放线滑车挂于地线支架上。13.2 、一般直通耐张及转角塔用钢套把放线滑车挂于横担附近，牵引绳不能穿过塔材里面。13.3、直通塔转角大于30以上时：用钢套把放线滑车挂于横担附近靠转角内侧，牵引绳不能穿过塔材里面，同时在塔身绑扎木头必要时用钢绳调整放线滑车的倾斜。五、OPGW架空光缆的附
12、件施工1、OPGW的附件安装包括以下内容： 耐张塔的防震锤及引下线的安装； 直线塔的悬垂串及防震锤的安装。2、OPGW紧线完毕后，应及时安装附件及防振装置以防振动断股。不得无防振措施过夜。3、附件安装前，应对已架设的光纤进行临时接地处理。放线后48小时，应完成紧线及安装护线条及防振锤，防止振动磨伤OPGW。4、在杆塔或钢构架上，OPGW引下线沿其长度每隔2m安装一个引下线夹，将OPGW固定在杆塔上，杆塔无需打孔。OPGW引下线与杆塔构件间应保持一定的间隙，以避免吹风OPGW引下线与杆塔构件碰撞损坏。在下引OPGW至接头盒时，要注意不要扭转OPGW，以避免损光缆。5、对两端构架处，除OPGW专用
