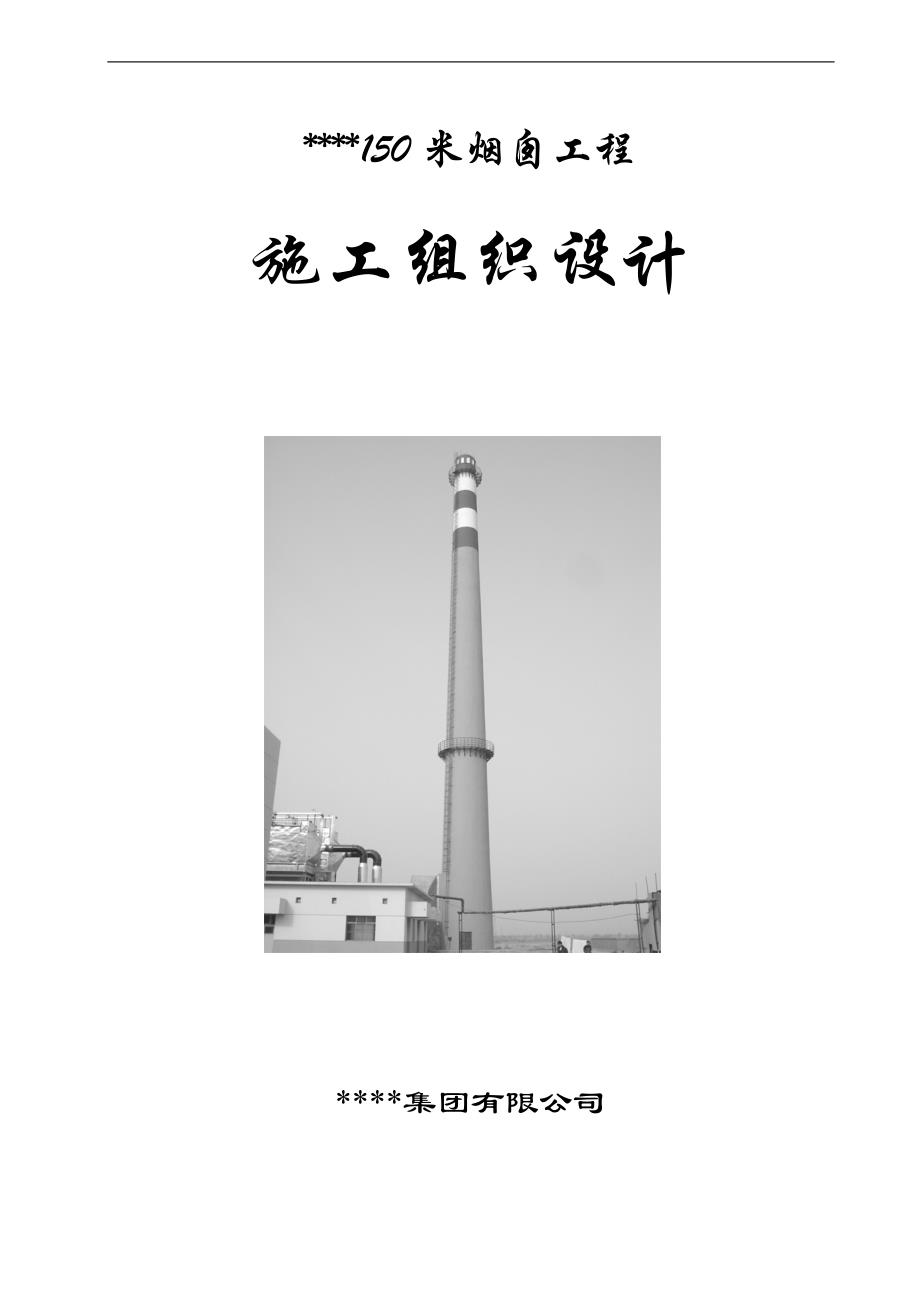

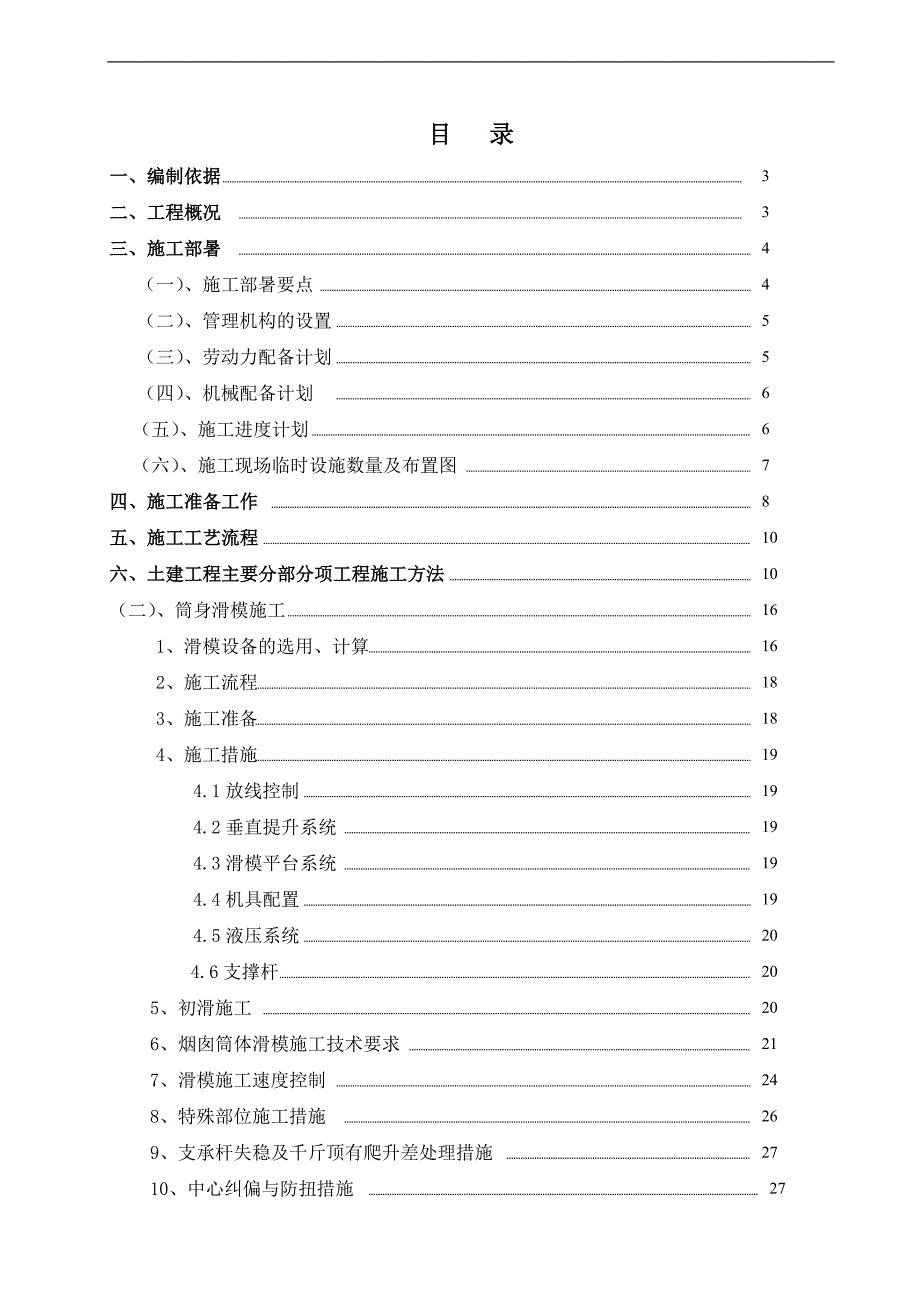

1、*150米烟囱工程施工组织设计*集团有限公司目 录3一、编制依据3二、工程概况 4三、施工部暑 4 （一）、施工部暑要点 5 （二）、管理机构的设置5 （三）、劳动力配备计划6 （四）、机械配备计划6（五）、施工进度计划7（六）、施工现场临时设施数量及布置图8四、施工准备工作10五、施工工艺流程10六、土建工程主要分部分项工程施工方法16（二）、筒身滑模施工16 1、滑模设备的选用、计算18 2、施工流程18 3、施工准备19 4、施工措施19 4.1放线控制19 4.2垂直提升系统19 4.3滑模平台系统19 4.4机具配置20 4.5液压系统204.6支撑杆205、初滑施工216、烟囱筒体

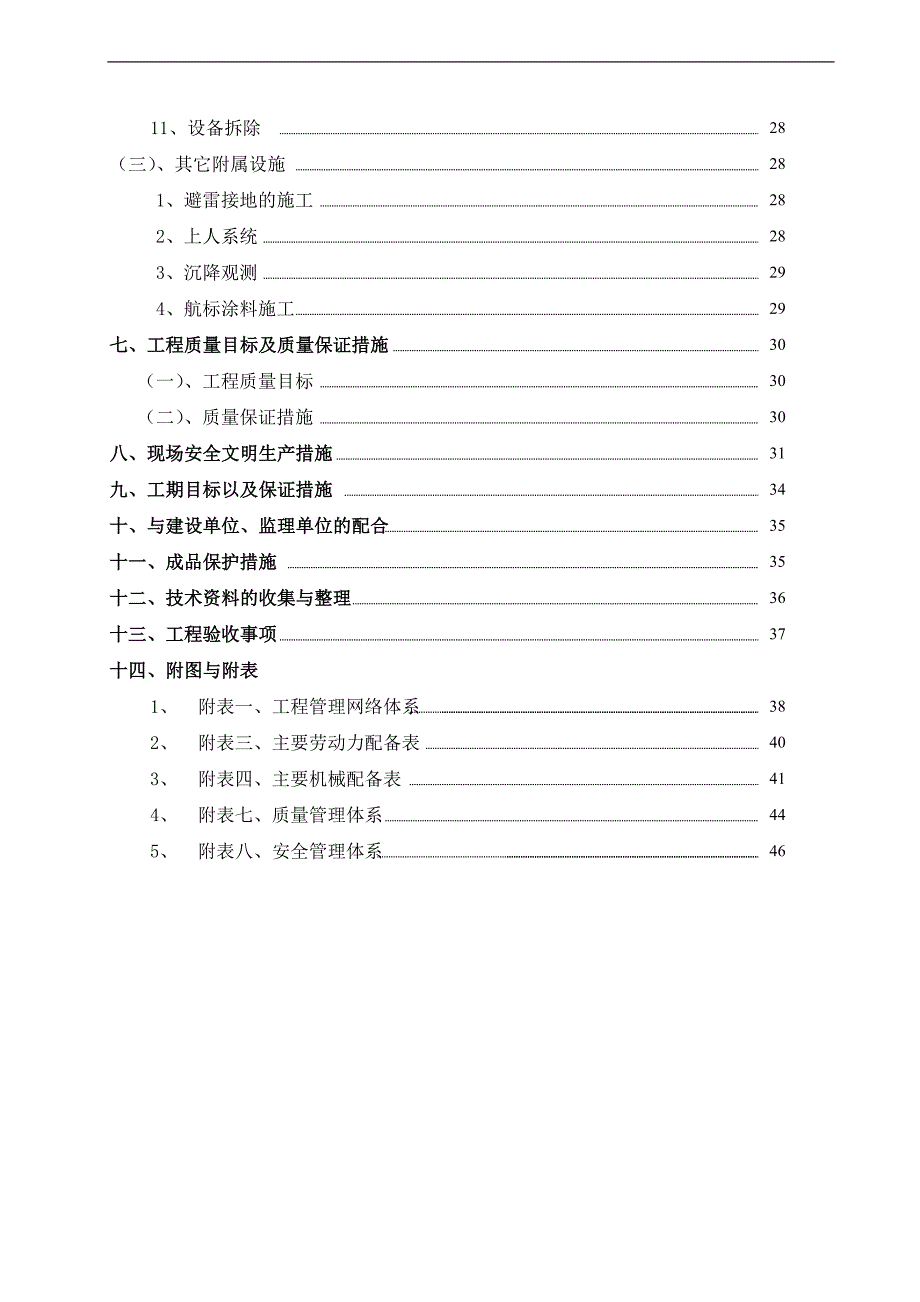

2、滑模施工技术要求247、滑模施工速度控制268、特殊部位施工措施279、支承杆失稳及千斤顶有爬升差处理措施2710、中心纠偏与防扭措施2811、设备拆除 28（三）、其它附属设施28 1、避雷接地的施工28 2、上人系统293、沉降观测294、航标涂料施工30七、工程质量目标及质量保证措施30 （一）、工程质量目标30 （二）、质量保证措施31八、现场安全文明生产措施34九、工期目标以及保证措施35十、与建设单位、监理单位的配合35十一、成品保护措施36十二、技术资料的收集与整理37十三、工程验收事项十四、附图与附表381、 附表一、工程管理网络体系39402、 附表三、主要劳动力配备表413
3、、 附表四、主要机械配备表444、 附表七、质量管理体系455、 附表八、安全管理体系46一、编制依据1、 烟囱施工图纸及有关文件2、 混凝土结构工程施工质量验收规范（GB50204-2002）3、 电力建设施工及验收技术规范（建筑工程篇SDJ69-97）4、 建筑工程质量检验评定标准（GBJ301-98）5、 建筑防腐工程施工及验收规范（GB50212-91）6、 建筑防腐工程质量检验评定标准（GB50224-95）7、 烟囱工程施工及验收规范（GBJ78-05）8、 混凝土强度检验评定标装（GB107-05）9、 建筑施工手册第三版10、 建筑施工计算手册11、 建筑机械使用安全技术规程
4、JGJ33-2001 J119200112、 建筑工程施工现场供电安全规范GB501949313、 建设工程文件归档整理规范GB/T50328-200114、 建筑工程施工质量验收统一标准GB50300-200115、 混凝土质量控制标准 GB501649216、 建筑地基基础工程施工质量验收规范 GB50202-200217、 砌体工程施工质量验收规范 GB50203-200218、 钢结构工程施工质量验收规范 GB50205-2001二、工程概况本工程为*集团公司150米烟囱，钢筋混凝土结构；筒壁砼0.000米至55.000米为C35；55.000米至145.000米筒壁为C30，混凝土量
5、约为1950m。筒壁内设钢爬梯一挂，顶部设避雷针一组。钢平台、钢梯部件及安装零件均进行热渡锌以防锈蚀。该工程为变坡截面结构：筒壁坡度变化：在0.00+55.00米i=0.04，在+55米+145米段筒体为垂直结构。筒壁厚度变化为：在0.00+25米段为500mm，在+25米+55米段为400mm，在+55+85米段为350mm，在+85+115米段为300mm，在+115+145米段为250mm。在0.00处设1.502.10人孔、4.804.50安装孔；+9.30米处设4.3509.165米烟道口两侧各一个，烟囱内标高8.7米处设积灰平台。三、施工部署（一）、施工总体部署上考虑下述5个要点：
6、1、 现场总平面图布置应合理、紧凑既满足方便工程施工又要确保施工现场达到安全、文明、整洁、卫生。2、 百年大计，质量第一，认真执行电力施工规范以及国家施工规范，其中烟囱筒体的施工是本工程的主体，因此，要重视施工方案的可靠性，确保万无一失。3、 在建设单位与监理的工期网络控制下，详细制作各个阶段的工期，确保施工顺利进行，根据合同的工期要求和施工当中的实际情况，确保总进度计划的实现。4、 施工机械的选择、布置应考虑施工环境，结合工程特点，使机械的利用率达到最佳效果。5、 齐抓共管现场的工程质量与安全生产的目标管理，加快筒体的形象进度。（二）、管理机构的设置本工程拟实行“项目法”施工，并实行项目经理
7、责任制。项目经理作为我公司在项目上的全权代表，负责施工方案、人事任免、技术措施、设备采购、材料调配、施工计划安排等关键问题的决策，对工程的质量、安全、工期全面负责，完成企业法人代表对建设单位签定的合同内容。项目其他技术、管理人员对项目经理负责。我公司对此工程非常重视，为确保工程施工的安全、质量和工期要求，根据工程特点，组建一个对施工管理有较高专业理论水平、实践经验及全面协调能力的项目经理部，对现场进行全面地组织协调、技术管理，组织管理、劳力管理、平面管理等。项目部统一调度，对工程质量、安全、工期负全面责任。项目部通过调度例会、工程例会全面协调、统筹安排，为业主完成一个满意的工程。选择常年施工构
8、筑物的专业队伍，配备合理齐全的管理人员，组成项目管理班子。 管理机构网络见附表一以及附表二“项目机构组成人员名单”（三）、劳动力配备计划 施工劳务层是在施工过程中的实际操作人员，是施工质量、进度、安全、文明施工的最直接的保证者。我项目在选择劳务层操作人员时的原则为：具有良好的质量、安全意识；具有较高的技术等级；具有相类似工程施工经验的人员。 劳务层的划分为三大类：第一类为专业化强的技术工种，包括机操工、机修工、维修电工、焊工等，这些人员均为我公司曾经参与过类似工程的施工，具有丰富的经验，持有相应上岗操作证的人员，平均技术等级为4.5级。第二类为普通技术工种，包括木工、钢筋工、混凝土工、瓦工、滑
9、模工人等，其平均技术等级为4.0级，并以施工过类似工程的施工人员为主进行组建。第三类为非技术工种。此类人员的来源为我公司专业施工劳务队伍，进场人员具有一定的素质。劳务层组织由公司人力资源部根据项目部的每月劳动力计划，在全公司进行平衡调配，同时确保进场人员的各项素质达到项目的要求，并以不影响施工为最基本之原则。本工程劳动力组织配备详见 附表二“烟囱工程劳动力计划” （四）、施工机械配备计划：现场配备滑模设备一套；钢筋弯曲机、切断机、拉伸卷扬机、电焊机；切割机、木工刨锯床；液压控制台一台、液压千金顶30台；同时配备机械维修工一名和其他小型机械若干，以备不时之用。详见附表三机械设备计划表（五）、施工
10、进度计划本工程拟开工日期：2011年3月 日本工程封顶日期：2011年7月 日总日历工期：120个日历天。通过对本工程情况的详细研究，根据我方丰富的施工经验，我方认为加强人力、物力配备，二十四小时轮班作业，可以按照合同的要求，保质、保量的在2011年7月 日完成本工程施工。 （六）临时设施项目数量及平面布置本工程的施工需临时设施如下：1、 办公室、工人宿舍、仓库等：3米*40米=120平方米2、 钢筋加工区：10米*20米=200平方米3、 木材加工区：5米*5米=25平方米4、 闲置模板、机具等堆放加工区：10米*10米=100平方米5、 厕所：3米*10米=30平方米6、 垃圾堆放地：4米
11、*4米=16平方米7、 临时水电源：供至施工现场。 临时用地用途面积（）位置需用时间办公室工人宿舍仓库等120见平面布置图开工至工程结束钢筋加工区200木材加工区25闲置模板、机具堆放区100厕所30垃圾堆放地16临时水电源合计491四、施工准备工作烟囱为重要构筑物，工序繁多、施工时间长、质量要求高、安全工作要求细致周到，机械用量多，而且必须保证连续作业，所以前期准备工作尤为重要。1、现场三通一平工作必须做好要有足够的施工场地。2、按照设计给定的坐标定出位置。3、根据划分的施工场地，做好施工总平面的布置，水、电要到位，同时设置备用电源，以防发生停电时能够继续滑升施工。4、混凝土集中搅拌：5、要
12、准备备用的施工机械，如震捣器等，一旦出现故障立即投入设备使用。6、井架、平台用各种构件必须清点，不得缺件，损坏的应提前加工好。7、千斤顶及油压设备必须逐个检验，全部合格并调整同步，同时要有足够的备用千斤顶。8、根据千斤顶布置及间距计算出每个千斤顶的起重量，并根据提升架的高度计算支承杆的承载力及稳定性。9、根据计算出的承重杆数量进行加工，经检验合格后进场存放。10、按不同坡度和筒径计算出异形模板规格和用量，提前加工。11、烟囱在滑升过程中所需铁件提前加工进场，并标明规格和所用部位。12、需化验的材料先取样送试验室，合格后方可大批进料。13、提前做好各种砼的配比试验，按各施工阶段的平均气温、滑升速
13、度，提出出模时间和出模强度要求。14、按沉降观测的要求，设定基准点及沉降观测点，做为沉降观测的依据。15、认真审查图纸，将所有的图纸问题在施工前全部解决。16、管理班子明确分工、定岗定责，全部到位。17、按滑升速度计算出每班工作量，组织好前后台及滑升作业全部劳力。18、建立质量“三检”制度、交接班制度，对所有施工人员进行书面技术交底，使各工序施工顺序明确，各工种间配合要密切、责任到人、奖罚到人。19、做好停水、停电、机械故障的应急措施，一旦出现立即实施。五、施工工艺流程施工顺序：定位放线、抄平确定中心、拉十字线并将十字线引入场外埋桩定点 门架放线支模搭设组装设备脚手架至7.5米滑模设备组装液压设备调试滑模施工至60M（钢筋绑扎、筒壁及内衬砼浇捣、提升、收分养护）缩小操作平台双滑施工至150M附属设施安装（爬梯、平台、避雷设施、航标灯）滑模设备拆除散水施工竣工清理。六、分部分项工
