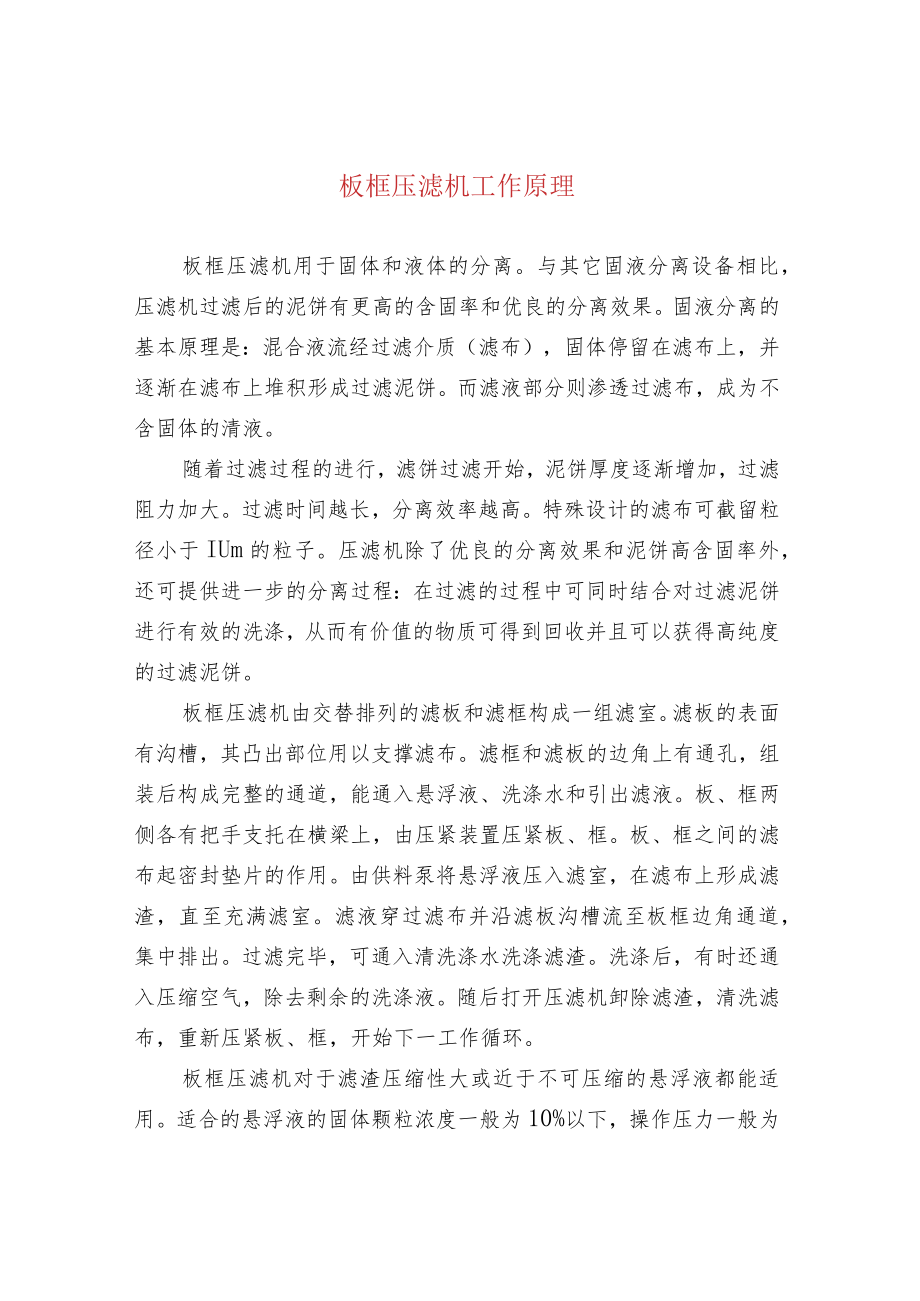

1、板框压滤机工作原理板框压滤机用于固体和液体的分离。与其它固液分离设备相比，压滤机过滤后的泥饼有更高的含固率和优良的分离效果。固液分离的基本原理是：混合液流经过滤介质（滤布），固体停留在滤布上，并逐渐在滤布上堆积形成过滤泥饼。而滤液部分则渗透过滤布，成为不含固体的清液。随着过滤过程的进行，滤饼过滤开始，泥饼厚度逐渐增加，过滤阻力加大。过滤时间越长，分离效率越高。特殊设计的滤布可截留粒径小于IUm的粒子。压滤机除了优良的分离效果和泥饼高含固率外，还可提供进一步的分离过程：在过滤的过程中可同时结合对过滤泥饼进行有效的洗涤，从而有价值的物质可得到回收并且可以获得高纯度的过滤泥饼。板框压滤机由交替排列的
2、滤板和滤框构成一组滤室。滤板的表面有沟槽，其凸出部位用以支撑滤布。滤框和滤板的边角上有通孔，组装后构成完整的通道，能通入悬浮液、洗涤水和引出滤液。板、框两侧各有把手支托在横梁上，由压紧装置压紧板、框。板、框之间的滤布起密封垫片的作用。由供料泵将悬浮液压入滤室，在滤布上形成滤渣，直至充满滤室。滤液穿过滤布并沿滤板沟槽流至板框边角通道，集中排出。过滤完毕，可通入清洗涤水洗涤滤渣。洗涤后，有时还通入压缩空气，除去剩余的洗涤液。随后打开压滤机卸除滤渣，清洗滤布，重新压紧板、框，开始下一工作循环。板框压滤机对于滤渣压缩性大或近于不可压缩的悬浮液都能适用。适合的悬浮液的固体颗粒浓度一般为10%以下，操作压
3、力一般为0.30.6MPa,特殊的可达3MPa或更高。过滤面积可以随所用的板框数目增减。板框通常为正方形，滤框的内边长为320200OnIn1,框厚为1680mm,过滤面积为1120On1.2。板与框用手动螺旋、电动螺旋和液压等方式压紧。板和框用木材、铸铁、铸钢、不锈钢、聚丙烯和橡胶等材料制造，石化五厂采用的是聚丙烯材质滤板。板框式压滤机主要由止推板（固定滤板）、压紧板（活动滤板）、滤板和滤框、横梁（扇铁架）、过滤介质（滤布或滤纸等）、压紧装置、集液槽等组成，其中过滤介质和集液槽由用户自备，也可由供应商代配。板框压滤机有手动压紧、机械压紧和液压压紧三种形式。手动压紧是螺旋千斤顶推动压紧板压紧；
4、机械压紧是电动机配H型减速箱，经机架传动部件推动压紧板压紧；液压压紧是有液压站经机架上的液压缸部件推动压紧板压紧。两横梁把止推板和压紧装置连在一起构成机架，机架上压紧板与压紧装置连接，在止推板和压紧板之间依次交替排列着滤板和滤框，滤板和滤框之间夹着过滤介质；压紧装置推动压紧板，将所有滤板和滤框压紧在机架中，达到额定压紧力后，即可进行过滤。悬浮液从止推板上的进料孔进入各滤室（滤框与相邻滤板构成滤室），固体颗粒被过滤介质截留在滤室内，滤液则透过介质，由出液孔排出机外。五厂采用的是液压压紧形式。压滤机的出液有明流和暗流两种形式，滤液从每块滤板的出液孔直接排出机外的称明流式，明流式便于监视每块滤板的过

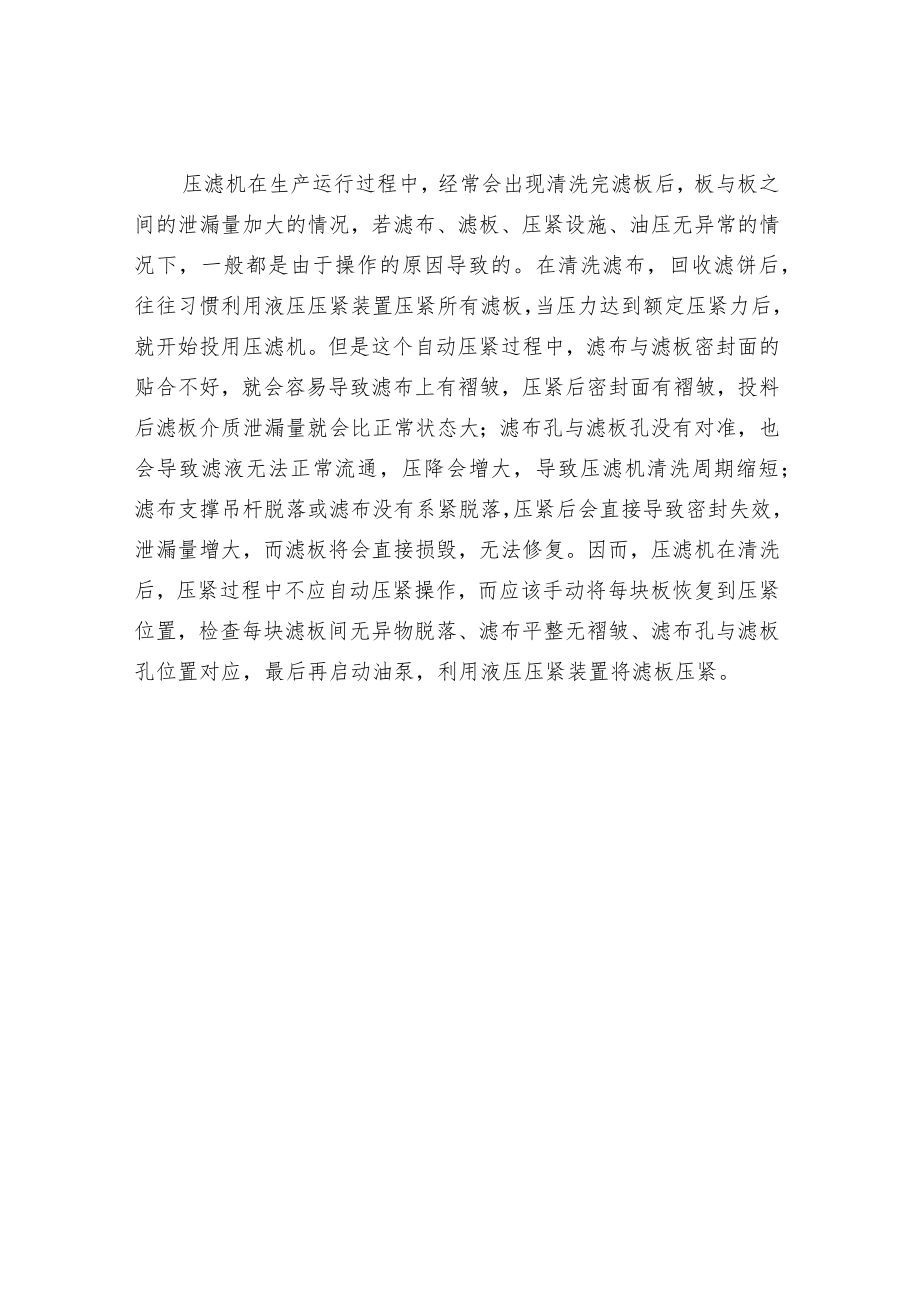

5、滤情况，发现某滤板滤液不纯，即可关闭该板出液口；若各块滤板的滤液汇合从一条出液管道排出机外的则称暗流式，暗流式用于滤液易挥发或滤液对人体有害的悬浮液的过滤，五厂采用的是暗流。压滤机在生产运行过程中，经常会出现清洗完滤板后，板与板之间的泄漏量加大的情况，若滤布、滤板、压紧设施、油压无异常的情况下，一般都是由于操作的原因导致的。在清洗滤布，回收滤饼后，往往习惯利用液压压紧装置压紧所有滤板，当压力达到额定压紧力后，就开始投用压滤机。但是这个自动压紧过程中，滤布与滤板密封面的贴合不好，就会容易导致滤布上有褶皱，压紧后密封面有褶皱，投料后滤板介质泄漏量就会比正常状态大；滤布孔与滤板孔没有对准，也会导致滤液无法正常流通，压降会增大，导致压滤机清洗周期缩短；滤布支撑吊杆脱落或滤布没有系紧脱落，压紧后会直接导致密封失效，泄漏量增大，而滤板将会直接损毁，无法修复。因而，压滤机在清洗后，压紧过程中不应自动压紧操作，而应该手动将每块板恢复到压紧位置，检查每块滤板间无异物脱落、滤布平整无褶皱、滤布孔与滤板孔位置对应，最后再启动油泵，利用液压压紧装置将滤板压紧。
