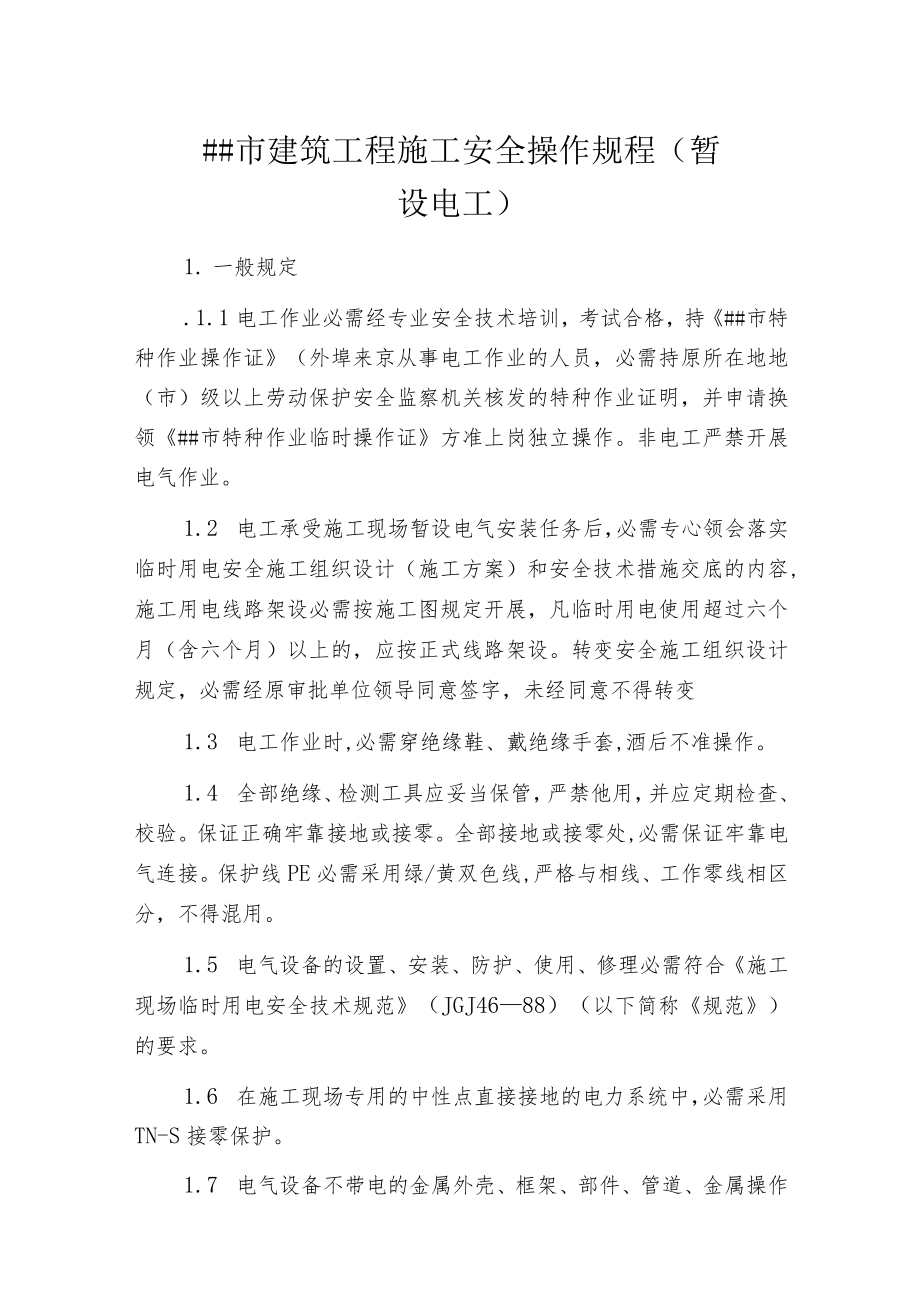

1、#市建筑工程施工安全操作规程（暂设电工）1. 一般规定.1.1电工作业必需经专业安全技术培训，考试合格，持#市特种作业操作证（外埠来京从事电工作业的人员，必需持原所在地地（市）级以上劳动保护安全监察机关核发的特种作业证明，并申请换领#市特种作业临时操作证方准上岗独立操作。非电工严禁开展电气作业。1.2 电工承受施工现场暂设电气安装任务后，必需专心领会落实临时用电安全施工组织设计（施工方案）和安全技术措施交底的内容,施工用电线路架设必需按施工图规定开展，凡临时用电使用超过六个月（含六个月）以上的，应按正式线路架设。转变安全施工组织设计规定，必需经原审批单位领导同意签字，未经同意不得转变1.3 电

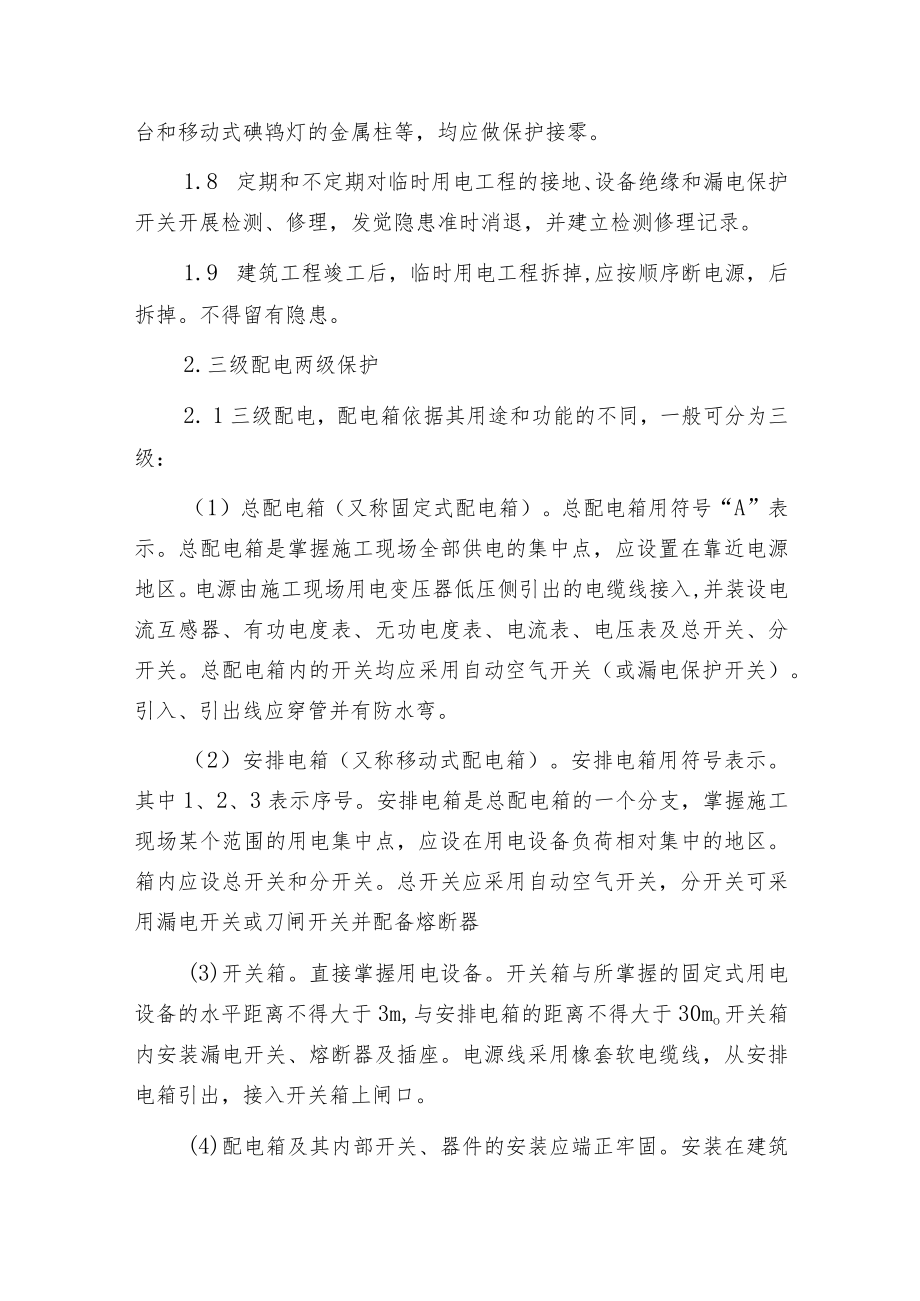

2、工作业时,必需穿绝缘鞋、戴绝缘手套,酒后不准操作。1.4 全部绝缘、检测工具应妥当保管，严禁他用，并应定期检查、校验。保证正确牢靠接地或接零。全部接地或接零处,必需保证牢靠电气连接。保护线PE必需采用绿/黄双色线,严格与相线、工作零线相区分，不得混用。1.5 电气设备的设置、安装、防护、使用、修理必需符合施工现场临时用电安全技术规范（JGJ4688）（以下简称规范）的要求。1.6 在施工现场专用的中性点直接接地的电力系统中，必需采用TN-S接零保护。1.7 电气设备不带电的金属外壳、框架、部件、管道、金属操作台和移动式碘鸨灯的金属柱等，均应做保护接零。1.8 定期和不定期对临时用电工程的接地、
3、设备绝缘和漏电保护开关开展检测、修理，发觉隐患准时消退，并建立检测修理记录。1.9 建筑工程竣工后，临时用电工程拆掉,应按顺序断电源，后拆掉。不得留有隐患。2.三级配电两级保护2. 1三级配电，配电箱依据其用途和功能的不同，一般可分为三级：（1）总配电箱（又称固定式配电箱）。总配电箱用符号“A”表示。总配电箱是掌握施工现场全部供电的集中点，应设置在靠近电源地区。电源由施工现场用电变压器低压侧引出的电缆线接入,并装设电流互感器、有功电度表、无功电度表、电流表、电压表及总开关、分开关。总配电箱内的开关均应采用自动空气开关（或漏电保护开关）。引入、引出线应穿管并有防水弯。（2）安排电箱（又称移动式配

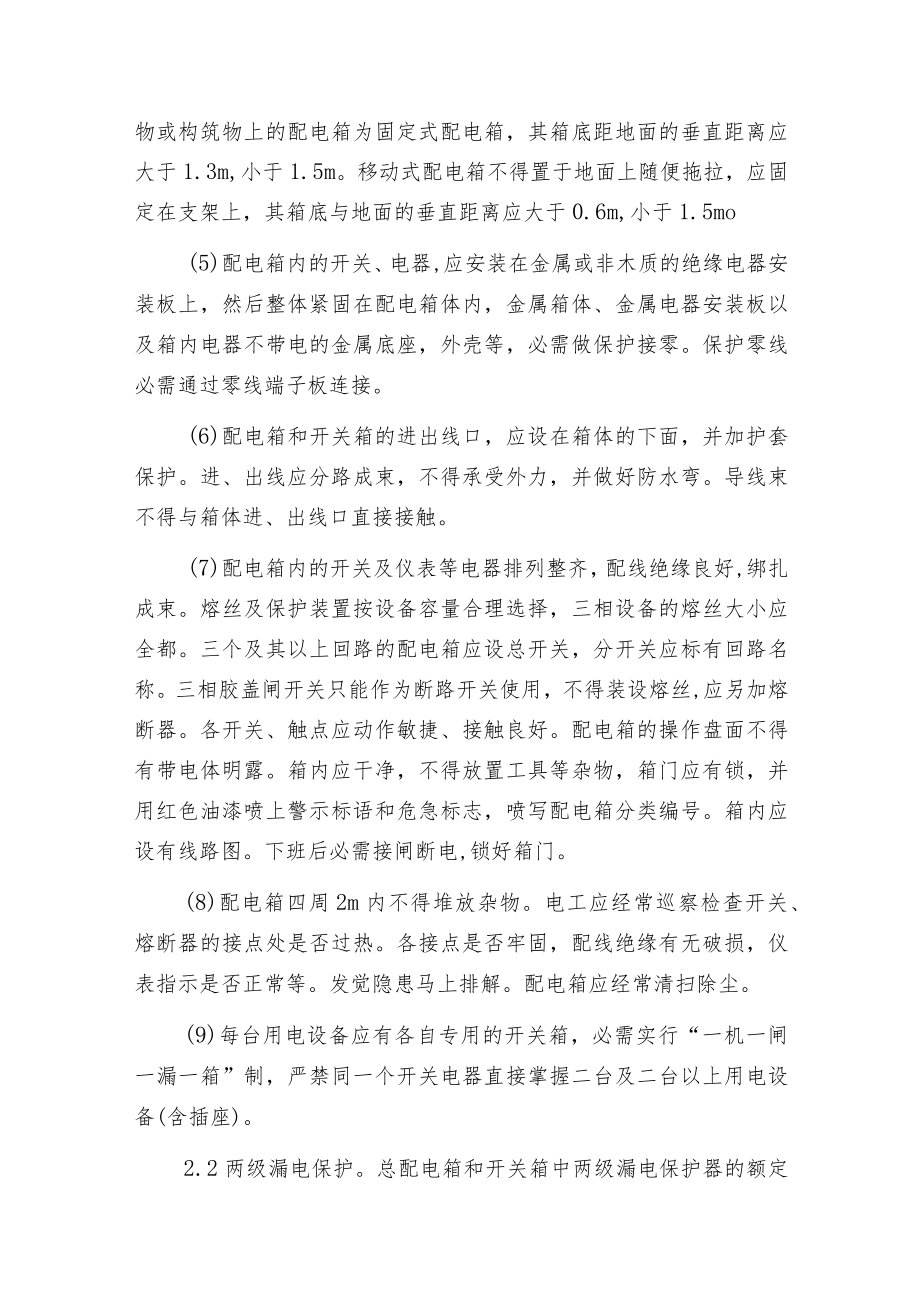

4、电箱）。安排电箱用符号表示。其中1、2、3表示序号。安排电箱是总配电箱的一个分支，掌握施工现场某个范围的用电集中点，应设在用电设备负荷相对集中的地区。箱内应设总开关和分开关。总开关应采用自动空气开关，分开关可采用漏电开关或刀闸开关并配备熔断器(3)开关箱。直接掌握用电设备。开关箱与所掌握的固定式用电设备的水平距离不得大于3m,与安排电箱的距离不得大于30mo开关箱内安装漏电开关、熔断器及插座。电源线采用橡套软电缆线，从安排电箱引出，接入开关箱上闸口。(4)配电箱及其内部开关、器件的安装应端正牢固。安装在建筑物或构筑物上的配电箱为固定式配电箱，其箱底距地面的垂直距离应大于1.3m,小于1.5m。
5、移动式配电箱不得置于地面上随便拖拉，应固定在支架上，其箱底与地面的垂直距离应大于0.6m,小于1.5mo(5)配电箱内的开关、电器,应安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱体内，金属箱体、金属电器安装板以及箱内电器不带电的金属底座，外壳等，必需做保护接零。保护零线必需通过零线端子板连接。(6)配电箱和开关箱的进出线口，应设在箱体的下面，并加护套保护。进、出线应分路成束，不得承受外力，并做好防水弯。导线束不得与箱体进、出线口直接接触。(7)配电箱内的开关及仪表等电器排列整齐，配线绝缘良好,绑扎成束。熔丝及保护装置按设备容量合理选择，三相设备的熔丝大小应全都。三个及其以上回路的
6、配电箱应设总开关，分开关应标有回路名称。三相胶盖闸开关只能作为断路开关使用，不得装设熔丝,应另加熔断器。各开关、触点应动作敏捷、接触良好。配电箱的操作盘面不得有带电体明露。箱内应干净，不得放置工具等杂物，箱门应有锁，并用红色油漆喷上警示标语和危急标志，喷写配电箱分类编号。箱内应设有线路图。下班后必需接闸断电,锁好箱门。(8)配电箱四周2m内不得堆放杂物。电工应经常巡察检查开关、熔断器的接点处是否过热。各接点是否牢固，配线绝缘有无破损，仪表指示是否正常等。发觉隐患马上排解。配电箱应经常清扫除尘。(9)每台用电设备应有各自专用的开关箱，必需实行“一机一闸一漏一箱”制，严禁同一个开关电器直接掌握二台
7、及二台以上用电设备(含插座)。2.2两级漏电保护。总配电箱和开关箱中两级漏电保护器的额定漏电动作电流和额定漏电动作时应合理协作，使之具有分级、分段保护的功能。施工现场的漏电保护开关在总配电箱、安排电箱上安装的漏电保护开关的漏电动作电流应为50100mA,保护该线路;开关箱安装漏电保护开关的漏电动作电流应为30mA以下。漏电保护开关不得随便拆卸和调换零部件，以免转变原有技术参数。并应经常检查试验,发觉异常，必需马上查明原因，严禁带病使用。3.施工照明3.1 施工现场照明应采用高光效、长寿命的照源。工作场所不得只装设局部照明，对于需要大面积的照明场所,应采用高压汞灯、高压钠灯或碘鸨灯，灯头与易燃物
8、的净距离不小于03m0流淌性碘鸨灯采用金属支架安装时,支架应稳固，灯具与金属支架之间必需用不小于0.2m的绝缘材料隔离。3.2 施工照明灯具露天装设时,应采用防水式灯具,距地面高度不得低于3m。工作棚、场地的照明灯具，可分路掌握,每路照明支线上连接灯数不得超过10盏，若超过10盏时，每个灯具上应装设熔断器。3. 3室内照明灯具距地面不得低于2.4m。每路照明支线上灯具和插座数不宜超过25个，额定电流不得大于15A,并用熔断器或自动开关保护。3.2 一般施工场所宜选用额定电压为220V的照明灯具,不得使用带开关的灯头，应选用螺口灯头。相线接在与中心触头相连的一端，零线接在与螺纹口相连的一端。灯头
9、的绝缘外壳不得有损伤和漏电，照明灯具的金属外壳必需做保护接零。单项回路的照明开关箱内必需装设漏电保护开关。3.3 现场局部照明用的工作灯，室内抹灰、水磨石地面等潮湿的作业环境,照明电源电压应不大于36Vo在特殊潮湿,导电良好的地面、锅炉或金属容器内工作的照明灯具，其电源电压不得大于12V。工作手灯应用胶把和网罩保护。3. 636V的照明变压器，必需使用双绕组型，二次线圈、铁芯、金属外壳必需有牢靠保护接零。一、二次侧应分别装设熔断器，一次线长度不应超过3m。照明变压器必需有防雨、防砸措施。4. 7照明线路不得拴在金属脚手架、龙门架上,严禁在地面上乱拉、乱拖。灯具需要安装在金属脚手架、龙门架上时,
10、线路和灯具必需用绝缘物与其隔离开，且距离工作面高度在3m以上。掌握刀闸应配有熔断器和防雨措施。5. 8施工现场的照明灯具应采用分组掌握或单灯掌握。6. 施工用电线路施工用电线路从构造形式上可分为架空线路和电缆线路两大类型。.4.1架空线路：(1)施工现场运电杆时，应由专人指挥。小车搬运，必需绑扎牢固，防止滚动。人抬时，前后要响应，协调全都，电杆不得离地过高，防止一侧受力扭伤。(2)人工立电杆时,应有专人指挥。立杆前检查工具是否牢固牢靠(如叉木无伤痕，链子合适，溜绳、横绳、逮子绳、钢丝绳无伤痕)。地锚钎子要牢固牢靠，溜绳各方向吃力应匀称。操作时，相互协作，听从指挥，用力均衡；机械立杆，吊车臂下不
11、准站人，上空(吊车起重臂杆回转半径内)全部带电线路必需停电。(3)电杆就位移动时，坑内不得有人。电杆立起后，必需先架好叉木，才能撤去吊钩。电杆坑填土夯实后才允许撤掉叉木、溜绳或横绳。(4)电杆的梢径不小于13cm,埋入地下深度为杆长的1/10再加上O.6m。木质杆不得劈裂、腐朽根部应刷沥青防腐。水泥杆不得有露筋、环向裂纹、扭曲等现象。登杆组装横担时，活板子开口要合适，不得用力过猛。登杆脚扣规格应与杆径相适应。使用脚踏板，钩子应向上。使用的机具、护具应完好无损。操作时系好安全带,并栓在安全牢靠处，扣环扣牢，严禁将安全带拴在瓷瓶或横担上。杆上作业时，禁止上下投掷料具。料具应放在工具袋内，上下传递料
12、具的小绳应牢固牢靠。递完料具后，要离开电杆3m以外。（5）架空线路的干线架设（380/22OV）应采用铁横担、瓷瓶水平架设,档距不大于35m,线间距离不小于03mo架空线路必需采用绝缘导线。架空绝缘铜芯导线截面积不小于IOnnn2,架空绝缘铝芯导线截面积不小于16mm2,在跨越铁路、管道的档距内，铜芯导线截面积不小于16mm2,铝芯导线截面积不小于35mm20导线不得有接头。架空线路距地面一般不低于4m,过路线的最下一层不低于6m。多层排列时，上、下层的间距不小于0.6m。高压线在上方,低压线在中间，广播线、线在下方。干线的架空零线应不小于相线截面的l2o导线截面积在IonmI2以下时,零线和
13、相线截面积一样。支线零线是指干线到闸箱的零线，应采用与相线大小一样的截面。架空线路最大弧垂点至地面的最小距离（见表4.4.1）：表4.4.1架空线路最大弧垂点至地面的最小距离（m）架空线路地区线路负荷IkV以下10kV居民区66.5交通要道（路口）67建筑物顶端2.53特别管道1.53架空线路摇摆最大时与各种设施的最小距离（m）：外侧边线与建筑物凸出部分的最小距离IkV以下时为Im,TlOkV时，为1.5mo在建工程（含脚手架）的外侧边缘与外电架空线路的边线之间的最小距离：IkV以下时为4m；10kV时为6mo（6）杆上紧线应侧向操作，并将夹紧螺栓拧紧，紧有角度的导线时,操作人员应在外侧作业。
14、紧线时装设的临时脚踏支架应牢固。如用大竹梯,必需用绳将梯子与电杆绑孔牢固。调整拉线时,杆上不得有人。(7)紧绳用的铅(铁)丝或钢丝绳，应能承受全部拉力，与电线连接必需牢固。紧线时导线下方不得有人。终端紧线时反方向应设置临时拉线。(8)大雨、大雪及六级以上强风天，结束登杆作业。4.2电缆电路：电缆干线应采用埋地或架空敷设，严禁沿地面明敷设，并应防止机械损伤和介质腐蚀。(1)电缆在室外直接埋地敷设时，必需按电缆埋设图敷设,并应砌砖槽防护，埋设深度不得小于O.6mo(2)电缆的上下各匀称铺设不小于5cm厚的细砂，上盖电缆盖板或红机砖作为电缆的保护层。(3)地面上应有埋设电缆的标志，并应有专人负责管理
15、。不得将物料堆放在电缆埋设的上方。(4)有接头的电缆不准埋在地下，接头处应露出地面，并配有电缆接线盒(箱)。电缆接线盒(箱)应防雨、防尘、防机械损伤，并远离易燃、易爆、易腐蚀场所。(5)电缆穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面从2m高度至地下0.2m处，必需加设防护套管。(6)电缆线路与其四周热力管道的平行间距不得小于2m,交叉间距不得小于Imo橡套电缆架空敷设时，应沿着墙壁或电杆设置，并用绝缘子固定，严禁使用金属裸线作绑线。电缆间距大于IOnl时，必需采用铅丝或钢线绳吊绑，以减轻电缆自重，最大弧垂距地面不小于2.5mo电缆接头处应牢固牢靠，做好绝缘包扎,保证绝缘强度，不得承受外力。在施建筑的临时电缆配电，必需采用电缆埋地引入。电缆垂直敷设时，位置应充分利用竖井、垂直孔洞。其固定点每楼层不得少于一处。水平敷设应沿墙或门口固定，最大弧垂距离地面不得小于1.8m。培训师职责企划部职责前台职责总工程师职责总经理职责总经理助理职责
