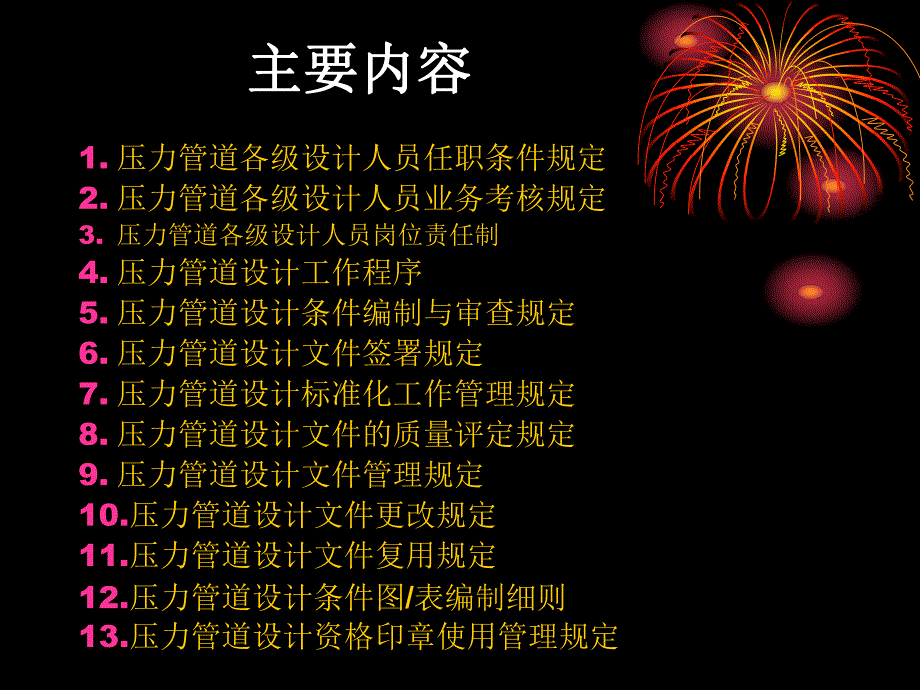

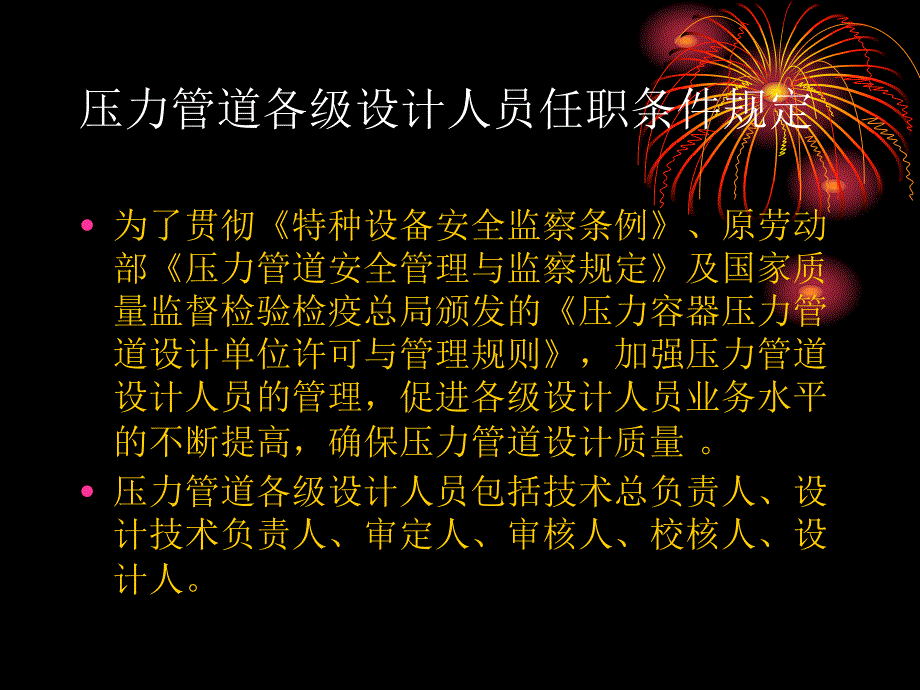

1、 压力管道设计管理制度 主要内容主要内容1.压力管道各级设计人员任职条件规定2.压力管道各级设计人员业务考核规定3.压力管道各级设计人员岗位责任制4.压力管道设计工作程序5.压力管道设计条件编制与审查规定6.压力管道设计文件签署规定7.压力管道设计标准化工作管理规定8.压力管道设计文件的质量评定规定9.压力管道设计文件管理规定10.压力管道设计文件更改规定11.压力管道设计文件复用规定12.压力管道设计条件图/表编制细则13.压力管道设计资格印章使用管理规定压力管道各级设计人员任职条件规定 为了贯彻特种设备安全监察条例、原劳动部压力管道安全管理与监察规定及国家质量监督检验检疫总局颁发的压力容器
2、压力管道设计单位许可与管理规则，加强压力管道设计人员的管理，促进各级设计人员业务水平的不断提高，确保压力管道设计质量。压力管道各级设计人员包括技术总负责人、设计技术负责人、审定人、审核人、校核人、设计人。压力管道各级设计人员的条件 技术总负责人 由单位主管压力管道设计工作的行政负责人或技术总负责人担任。技术负责人 熟知并能正确运用有关规程、标准等技术规范；熟知压力管道设计工作和国内外有关技术发展情况，具有综合分析和判断能力，在关键技术问题上能作出正确决断；具有高级技术职称；单位副总工程师以上的技术负责人或行政负责人。审定人 从事本专业工作，且具有较全面的压力管道专业知识；熟知并能正确运用有关规
3、程、标准等技术规范，能组织、指导各级设计人员正确贯彻执行；熟知压力管道设计工作和国内外有关技术发展情况，具有综合分析和判断能力，在关键技术问题上能作出正确决断；具有3年以上压力管道设计审核经历；具有高级技术职称；具有压力管道设计审批员资格证书。审核人 从事本专业工作，熟悉并能指导设计、校核人正确执行有关规程、标准等技术规范，能解决设计、制造、安装和生产中的技术问题；能认真贯彻执行国家的有关技术方针、政策，工作责任心强，具有较全面的压力管道设计专业技术知识，能保证设计审查质量；具有审查计算机设计的能力；具有3年以上压力管道设计的校核经历；具有中级以上（含中级）技术职称；具有压力管道设计审批员资格
4、证书。校核人员 熟悉并能运用有关规程、标准等技术规范，能指导设计人员的设计工作；具有压力管道设计专业知识，有相应的压力管道设计成果并已投入制造、使用；熟悉应用计算机进行设计；具有3年以上压力管道设计经历；具有初级以上（含初级）技术职称。设计人员 具有压力管道设计专业知识和一年以上的设计工作经历；能较好地贯彻执行有关规程、标准等技术规范；能在审批人员指导下独立完成设计工作，并会使用计算机进行设计；具有初级以上（含初级）技术职称。压力管道各级设计人员业务考核规定 压力管道各级设计人员经考核合格取得相应资格，方可从事压力管道的设计工作。各级设计人员包括审定人、审核人、校核人、设计人都在考核的范围内。
5、工作态度考核 考核方法和要求 压力管道各级设计人员的业务考核与工程技术业务考核结合进行。考核分为经常性考核和定期考核两种。考核成绩报院人力资源部备案。经常性考核在日常技术业务工作中随时进行，主要通过日常完成技术业务工作的情况、工作质量及技术水平予以考核。考核成绩的积累材料为定期考核的依据之一。考核工作由专业室负责。定期考核每年至少进行一次，考核工作由设计技术负责人负责。主要对压力管道各级设计人员进行有关规程、标准等技术规范及本职工作应具备知识与能力的培训和业务考核。压力管道各级设计人员的设计文件质量评定结果、业务建设成果、技术调查报告、技术论文、专题总结、译著、培训记录与考核成绩等均作为设计人
6、员的全面考核依据。考核结果填入年度考核登记表，作为各级设计人员任免的依据。经考核不合格的人员应限期进行培训，重新考核。对重新考核仍不合格的人员应降级使用或调离设计岗位。考核内容 工作业绩 从事压力管道设计或专业基础工作所完成任务的数量和质量；压力管道设计项目或专业基础工作的复杂程度；履行职责的表现；设计成品的实际水平、图面质量；审查机构对设计文件的审查意见和考核答辩成绩；设计成品在制造、施工和生产中反映的意见。实际工作能力 熟悉标准、规范、规程、规定和技术条件的程度，以及正确理解和贯彻执行的水平；消化吸收国内外先进技术和实际应用情况；在工程设计过程中解决和处理问题的能力；在压力管道设计工作以及
7、专业基础工作中的组织能力或指导能力；技术岗位责任制执行情况；现场工作情况和判断处理问题的能力。技术水平 压力管道设计基础理论和专业知识的实际水平，通过平时考核与测验成绩评定；压力管道设计技术论文、工程或专题总结和译著的质量、数量和发表情况；技术调查报告的内容、结论及解决实际问题的效果；基础理论、专业知识、外文等学习或培训的考试成绩；在压力管道设计工作中应用计算机计算和绘图的能力。工作态度 接受设计任务的态度；工作中的表现；协作关系。各级设计人员资格的评定 压力管道各级设计人员的任职资格每年评定一次。根据工作业绩和业务考核成绩，按照各级设计人员的条件和工作需要，确定压力管道设计人、校核人、审定人
8、，但应有压力管道设计审批员资格证书；经压力管道技术总负责人批准后发布。压力管道各级设计人员资格名单必须报审查机构备案。压力管道各级设计人员岗位责任制 设计人员 认真贯彻特种设备安全监察条例、原劳动部颁发的压力管道安全管理与监察规定、国家质量监督检验检疫总局颁发的压力容器压力管道设计单位许可与管理规则，执行国家和行业标准、规范和规定，遵守压力管道设计的各项工程规定和质量管理制度；承担分配的压力管道设计任务，对设计质量及设计进度负责；根据设计条件进行充分的调查研究，收集有关设计资料，进行技术经济分析，积极采用先进技术，提出压力管道设计方案,经与校审人员讨论后,按工程设计的有关规定开展设计文件的编制
9、工作；正确应用压力管道设计基础资料、数据、计算公式、计算机软件和标准规范，进行压力管道设计。设计中发现的问题应及时与校核人、审核人研究讨论；通过专业负责人向有关专业提出或接受设计条件；设计人员 按规定进行设计文件编制，做到图样表达正确,文字说明通顺、简练，并认真进行自校,设计文件未经自校不得送交校核人；负责校审后设计文件的修改和打印文件的复校；按规定签署设计文件，并参加设计文件的会签工作；认真处理制造、安装、生产中与设计有关的问题，并将处理问题的技术文件及时整理归档；做好设计文件的整理，按有关要求进行整理，经专业负责人检查后统一归档，并负责归档后设计文件的修改工作。校核人员 认真贯彻特种设备安
10、全监察条例、压力管道安全管理与监察规定、压力容器压力管道设计单位许可与管理规则，执行国家和行业标准、规范、规定，遵守压力管道设计的各项工程规定和质量管理制度；会同设计人商讨、研究压力管道设计原则、管道布置、管道材料和应力设计方案，协助解决设计中的技术问题；全面校核压力管道设计文件,校核设计是否符合最新版设计条件及安装操作和维修等方面的要求,校核设计是否安全可靠、经济合理；校核设计是否符合本专业关于图纸绘制和技术文件编制的规定，以及设计是否符合专业设计统一规定；校核设备布置图、管道布置图是否符合管道及仪表流程图要求；校核特殊管件强度计算书，采用的标准规范、设计条件、基础数据、计算结果是否正确；校
11、核管道应力分析计算，采用的软件是否经过批准，输入数据和模拟运算是否正确，计算结果是否符合要求，支承点上的推力和力矩是否在许可范围内；校核人员 校核设计成品的完整性，标准图、复用图选用是否正确；校核工程设计规定、管段材料表、综合材料表是否正确完整；校核图例是否正确，文字说明是否通顺简练；校核向有关专业提出或返回的设计条件；填写“设计校审记录”和“质量评定卡”，对设计文件进行质量评定。按规定签署设计文件；负责对归档后设计文件修改的校核；对校核的设计文件质量和完整性负责。审核人员 认真贯彻特种设备安全监察条例、压力管道安全管理与监察规定、压力容器压力管道设计单位许可与管理规则，执行国家和行业标准、规
12、范、规定，遵守压力管道设计的各项工程规定和质量管理制度；参加压力管道设计原则和主要技术问题的研究讨论并作出决定，协助设计人，校核人解决疑难技术问题；负责审核压力管道设计原则，设计方案是否符合设计条件，是否技术先进、经济合理，是否安全可靠，对主要技术问题和设计方案的正确合理性负责；审核设备布置图、管道布置图；审核本专业有关设计规定；审核特殊管件强度计算书，管道应力分析计算书；填写“设计校审记录”和“质量评定卡”，对设计文件进行质量评定。按规定签署设计文件；对审核的压力管道设计质量负责。审定人员 负责审定设计原则和设计方案，对设计所采用技术的先进、安全可靠、经济合理等重大原则问题负主要责任；参加压
13、力管道设计中的重大设计原则和设计方案的评审；审定压力管道的设备布置图、管道布置图；审定管道材料等级规定；审定管道应力分析计算书；对设计、校核、审核人之间的技术分歧作出最后的决定；必要时主持压力管道设计的中间审查；按规定签署设计文件；对所审定的压力管道设计质量负责。校、审人员按照压力管道各级设计人员岗位责任制中各自的岗位职责进行校审，将校审意见填入“设计校审记录，并根据压力管道设计文件的质量评定的规定填写“设计质量评定卡”。设计人员按校审核意见修改设计文件，并在“设计校审记录”上填写修改情况。若有不同意见，可以协商，有争议的问题可以提交上一级设计人员裁决。对已决定的意见，各级设计人员应严格执行，
14、允许在“设计校审记录”上说明个人意见。设计文件修改完成并经校、审人员验证修改情况后，各级设计人员按照压力管道设计文件的签署的规定进行签署。需要时，签署完成后的设计文件送提出条件的专业或用户进行会签。设计成品文件归档前由设计部门进行质量检查。检查合格后的设计成品文件及设计资料由设计人员（或设备专业负责人）负责按压力管道设计文件的管理的规定进行归档。归档后的设计成品文件发送前按压力管道设计资格印章的使用与管理的规定在设计总图（或装配图）蓝图上加盖本单位设计资格印章。发送后的设计文件进行设计更改时按本制度压力管道设计文件的更改的规定进行。技术负责人 负责指导压力管道的技术工作和长远规划，主持制定压力
15、管道设计技术开发和基础工作计划，并组织实施；组织贯彻国家及行业管理部门发布的安全技术监察条例、法规、标准、规范和规定；组织压力管道设计管理制度的制定、修订工作、年度综合报告和本单位资格认证换证工作；组织安排压力管道各级设计人员的技术培训、业务考核及技术交流，提高各级压力管道设计人员的技术素质；协调审批人员在设计技术问题上的不同意见。压力管道设计工作程序 压力管道设计的基础设计（初步设计）阶段和详细设计（施工图设计）阶段的设计工作程序。初步设计基础设计阶段 设计准备 研究、了解合同条款及业主要求，明确设计任务、范围和内容；研究工艺流程、工艺说明、设计基础资料、了解工艺对压力管道设计的特殊要求和注
16、意事项；研究开工报告，了解压力管道的设计原则、技术要求、采用的标准规范、规定以及设计实施计划及控制点要求；估算工作量，安排人力；根据“岗位任职资格名单”确定专业负责人、设计人、校核人、审核人、审定人；专业负责人根据开工报告和本专业基础设计（初步设计）技术统一规定作补充规定，补充完善本项目需要的管道等级表，编写项目的技术统一规定。管道材料根据设计基础资料,编制“管道等级与材料选用表”；根据设计基础资料对需要进行应力分析的管道编制“应力分析管道一览表”，并校核管道壁厚；设计人员配合相关专业研究初步的设备布置方案、危险区划分、消防设备布置方案及主要建、构筑物的楼面、平台、梯子的布置方案，对设备平面布置方案进行设计评审。确定地下管道布置方案和装置区管廊布置方案；对装置内的主要管道（包括主要工艺物料管道和大直径的公用物料管道）、贵重金属管道、有特殊要求的管道、需应力计算的管道和影响设备布置的关键性管道进行配管研究（绘制主要管道走向图，对装置内管道进行排布，确定主要管道的走向，研究装置内管廊的宽度、层数、高度等）；进行材料统计，提出材料表（主要是大宗材料、贵重材料、阀门、特殊件等）；编制设计说明书
