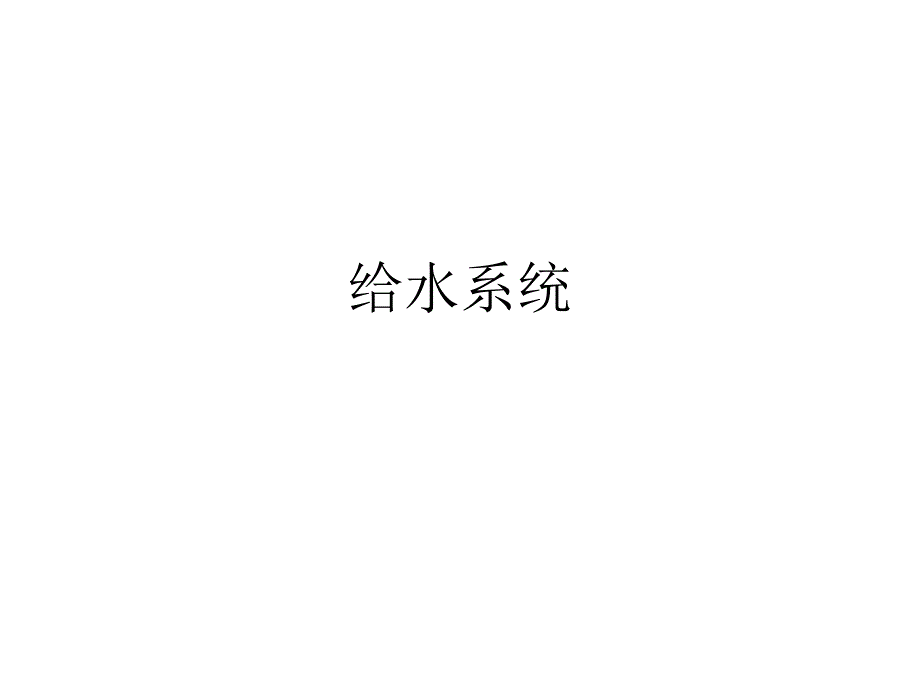

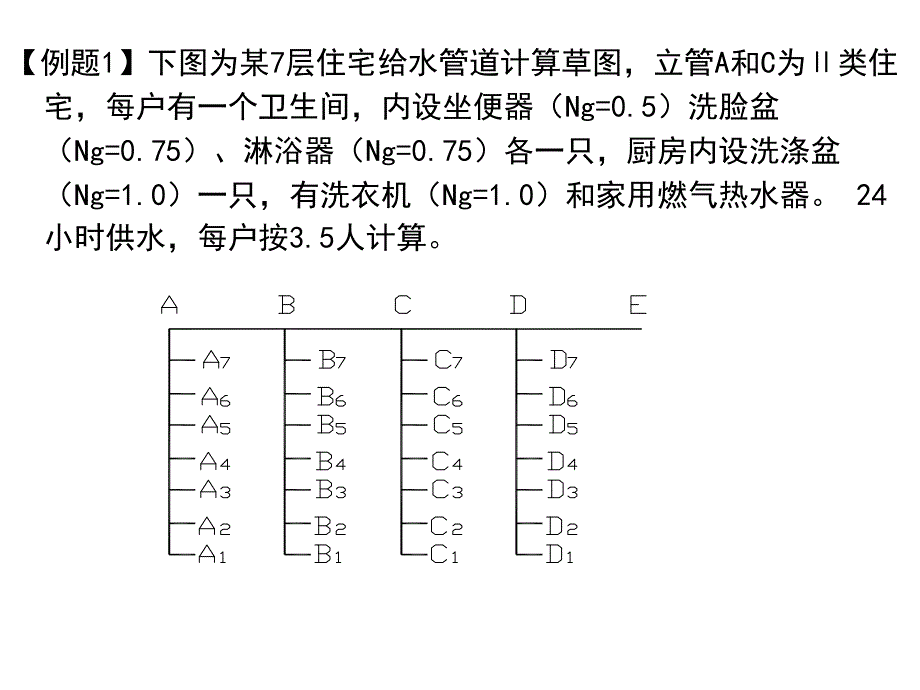

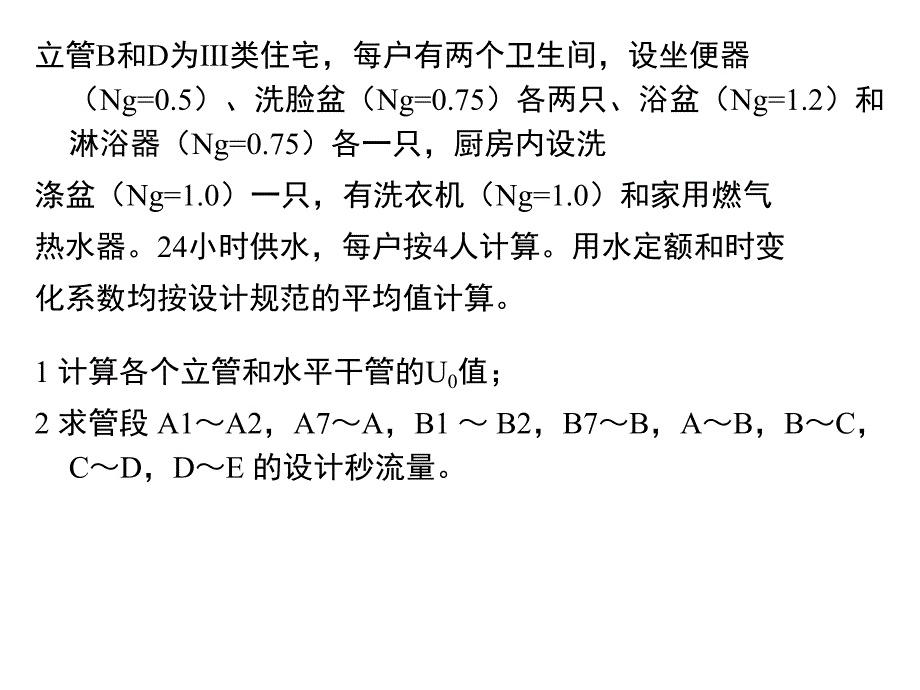

1、给水系统【例题1】下图为某7层住宅给水管道计算草图，立管A和C为类住宅，每户有一个卫生间，内设坐便器（Ng=0.5）洗脸盆（Ng=0.75）、淋浴器（Ng=0.75）各一只，厨房内设洗涤盆（Ng=1.0）一只，有洗衣机（Ng=1.0）和家用燃气热水器。24小时供水，每户按3.5人计算。立管B和D为类住宅，每户有两个卫生间，设坐便器（Ng=0.5）、洗脸盆（Ng=0.75）各两只、浴盆（Ng=1.2）和淋浴器（Ng=0.75）各一只，厨房内设洗涤盆（Ng=1.0）一只，有洗衣机（Ng=1.0）和家用燃气热水器。24小时供水，每户按4人计算。用水定额和时变化系数均按设计规范的平均值计算。1 计算各

2、个立管和水平干管的U0值；2 求管段 A1A2，A7A，B1 B2，B7B，AB，BC，CD，DE 的设计秒流量。解:1 确定用水定额和时变化系数 类住宅 用水定额 q0=(130300)0.5215 L/(人d)时变化系数 Kh=(2.82.3)0.52.55 类住宅 用水定额 q0=(180+320)0.5250 L/(人d)时变化系数 Kh=(2.5+2.0)0.52.252 确定每户当量数 因不设集中热水供应，卫生器具的当量取大值，查表 类住宅每户当量数 Ng=0.5+0.75+0.75+1.0+1.0=4.0；类住宅每户当量数 Ng=0.52+0.752+0.75+1.21.0+1.

3、0=6.45。3计算U0值立管A和立管C 立管A和立管C的卫生器具设置、每户人数、用水定额和时变化系数都相同，其卫生器具给水当量平均出流率也相同。01215 3.5 2.552.80.2 4.0 86400U立管B和立管D 立管B和立管D的卫生器具设置、每户人数、用水定额和时变化系数都相同，其卫生器具给水当量平均出流率也相同。02250 4.0 2.252.00.2 6.45 86400U干管BC 干管BC向立管A和立管B供水，两根立管的卫生器具给水当量平均出流率不相同，需以给水当量为权重，计算加权平均值。00.028 7 40.02 7 6.452.37 47 6.45BCU 干管CD 干管

4、CD向立管A、立管B和立管C供水，立管B的卫生器具给水当量平均出流率与立管A和立管C的不相同，需以给水当量为权重，计算加权平均值。00.028 2 40.02 6.452.52 46.45CDU 干管DE 干管DE 的卫生器具给水当量平均出流率与干管BC 的相同。000.028 2 40.02 2 6.452.3%2 42 6.45DEBCUU 【例题2】图10.2为某10层类住宅给水管道计算草图，采用集中热水供应，热水配水管道的计算草图与给水管道计算草图相同（节点编号右上角加星号）。每户两个卫生间，设有坐便器（Ng=0.5）、洗脸盆（Ng=0.5）各两只、浴盆（Ng=1.0）和淋浴器（Ng=

5、0.50）各一只，厨房设有热水供应的洗涤盆（Ng=0.70）一只，有洗衣机（Ng=1.0），24小时供水，每户按4人计算，共240人。用水定额和时变化系数均按设计规范的平均值计算。分别计算给水系统和热水供应系统的卫生器具给水当量平均出流率U01和U02解：1.给水平均出流率U01确定给水用水定额 因有集中热水供应，给水用水定额应减去热水用水定额部分，查表2.2.1 和8.1.1，得用水定额的平均值 q0=(180+320)0.5(60+100)0.5=170L/（人d）确定时变化系数 查表2.2.1，给水时变化系数的平均值 Kh=(2.52.0)0.52.25。确定每户的给水当量总数 因有集中

6、热水供应，卫生器具的当量取小值，查表得 Ng=(0.5+0.5)2+0.5+1.0+0.7+1.0=5.2给水平均出流率U01值%7.1864002.52.025.2417001U2.热水平均出流率U02确定热水用水定额 查表8.1.1，计算用水平均定额为 q0=(60+100)0.5=80 L/（人d）确定热水时变化系数，查表8.11（注册参考书），时变化系数的内插值为93.3)200250(4088.313.413.4hK住宅别墅居住人数100150200250300500100030006000kh5.124.494.133.883.703.282.862.482.3578.028.44

7、05.2mKh确定每户的热水当量总数 因单供热水，卫生器具的当量取小值，得 Ngr=0.52+0.5+1.0+0.7=3.2热水平均出流率U02值%3.2864002.32.093.348002U【例题3】某住宅建筑物每户设计秒流量0.6升/秒，该楼生活给水总设计秒流量 qg=8升/秒，消防用水量QX=5升/秒，试选择户水表和楼水表。解：1.户水表qg=0.6升/秒=2.16m3/h，查附录2.1（392页），接管管径取DN25mm用水不均匀，水量小，选旋翼式。查389页，附录1.1，管径25mm时，Qmax=7m3/h2.16，符合确定水表特性系数KB=72/100=0.49计算并校核平时最

8、大水头损失，H2=2.162/0.49=9.5224.5 KPa，查37页表2.4.5，符合要求。2.楼水表qg=8升/秒=28.8m3/h，查附录2.3（392页），接管管径80mm用水不均匀，水量大，选螺翼式。查389页 附录1.2，管径80mm时，Qmax=80m3/h，确定水表特性系数KB=802/10=640计算并校核平时最大水头损失，H3=28.82/640=1.296 12.8 KPa，查37页表2.4.5，符合要求。消防时总水量QZ=（8+5）升/秒=46.8 m3/h。计算并校核消防时最大水头损失，HZ=46.82/640=3.42 29.4KPa，符合要求。消防系统【例题1

9、】某建筑物地下屋消防水池最低水位的标高为2.5m,屋顶消防水箱最低水位标高34m，设计消防水泵扬程0.70MPa，水箱安装高度不能满足自动喷水灭火系统的要求，系统要设置稳压气压水罐，请选择稳压泵和气压水罐？解答：1.最低工作压力 P1=0.70-(0.34+0.025)=0.335MPa 2.自动喷水灭火系统压力不满足要求，有效储水容积 Vx0.15 m3 3.稳压泵的设计额定流量为 Qw=1L/s=3.6m3/h4.运行调节容积VS 大于50L，满足要求31.25 3.61.250.07544 15bSQVmn5.计算气压罐总容积V b取平均值0.7，隔膜式气压罐，取1.056.计算消防主泵

10、启动的最高工作压力P2 31.050.150.0750.78811 0.7XSbVVVm120.0980.4330.0980.0980.4431.05 0.15110.788XPPMPaVV7.稳压泵设计启泵压力 PS1=P2+0.020=0.443+0.020=0.463MPa8.稳压泵设计停泵压力 PS2=PS1+0.050=0.463+0.050=0.513MPa。例题2：某13层普通教学楼，底层层高5米，其它层层3.5高米。水平干管的标高为-0.6m，消防水池最低水位标高为-3.5m。有4根立管，立管间距为20m，最远的立管底部到消防水池的管道长度为60m，消火栓系统见右图，设计该楼的

11、消火栓给水系统。1.基本参数 建筑物总高度：5+3.5124750米，属一般高层建筑 充实水柱：Hm10米（高规7.4.6.2或教材P111，表3.7.2）室内最小消防出水量 同时使用4支水枪 每只水枪最小出水量qmin=5 L/s 最小消防出水量Qmin=5420 L/s 立管流量分配：Q10 L/s，Q10 L/s 水枪：d=19 mm，B=0.158消火栓：DN=65 mm水带：DN=65 mm，长Ld=20 m25m2.确定计算管路，a，b，c，d，e。3.水枪实际出水量qxh与消火栓口压力Hxh计算第13层消火栓 查表得：水枪实际出水量qxh1qmin=5 l/s 此时充实水柱Hm1

12、1.45 m10 m 水枪口压力Hq155 KPa 消火栓口压力 Hxh1Hk+Hd+HqHk+AZLdq2xh1+Hq 20+155+0.0432052197KPa19.7 m第12层消火栓 消火栓口压力 Hxh2Hxh1+层高197+3.510232KPa （忽略1213层水头损失，小于5 KPa）水枪出水量qxh243.5158.0/120043.020232122BLAHHqdZkxhxh4.计算管路流量管段aabbeQX (L/s)55+5.4310.4310.4310.43220.865.水力计算因为是高层建筑，干管、立管管径都选DN100mm连接消火栓的管径取70 mm列表进行水

13、力计算管段编号L（m）QXl/sDNmmVm/siKPa/mhyKPa3.551000.580.07490.26b61.710.431001.210.29518.20be4020.861002.421.1847.2666.水泵设计总水头损失 HZ=1.26679 KPa7.9 m水泵扬程 Hb=H1+H2+Hxh=(44.6+3.5)+7.9+19.7=75.7m7.水泵结合器 室内消火栓总用水量为20.86 L/s；DN100 mm水泵结合器出水量为1015 L/s；选用2个DN100 mm水泵结合器8.减压孔板设计计算 每层立管总水头损失 h(1+0.2)H0.295 层高H5m时，h1.

14、77 KPa 层高H3.5m时，h1.24 KPa 顶层消火栓至底层消火栓的几何高差产生的静水压力(KPa)顶层消火栓至其他层（第i层）消火栓的几何高差产生的静水压力（KPa）10Hi10 3.5（13i）消防水流从底层消火栓流到顶层消火栓产生的水头损失(KPa)hi=1.77+1.24（121）=15.41消防水流从其他层（第i层）消火栓流到顶层消火栓产生的水头损失（KPa）hi=1.24（13i）第i层消火栓最小的减压数值Himin Himin=10Hi+hi+Hxho500 计算结果见下表，可见一至四层消火栓口压力超过500KPa，减压应层10HihiHxho10Hi+hi+HxhoHi

15、min六2459197451-49五28010197487-13四 3151119752323三3501219756060二3851419759696一43515197647147第i层消火栓最大的减压数值Himax Himax=10Hi+hi 计算结果见下表层10HihiHimax四 31511326三35012362二38514399一43515450都选21mm减压孔板，减压258 KPa减压后消火栓口压力 Hxh10Hi+hi+Hxho Hj 减压后消火栓口的压力见下表层10HihiHxho10Hi+hi+HxhoHjHxh四 31511197523258265三35012197560

16、258302二38514197596258338一43515197647258389楼楼层层10HihiHXh0HXh0HiminHimax孔径孔径Hj减压后减压后Hxh四 315111975232332621258265三350121975606036221258302二385141975969639921258338一4351519764714745021258389=+；=500=+；=【例题3】一栋5层旅馆设有空气调节系统，层高3m，各楼层有服务员，楼梯间分别设于两端头，中间走道宽B=2.4m，长度L42m，仅在走廊设置闭式系统，设置吊顶型喷头，喷头工作压力0.05MPa。计算设计作用面积内的喷头数解：1 确定建筑类型 旅馆属民用建筑 建筑高度 h=35=15 m，小于24m，属非高层民用建筑；层高 已知层高3m，净空高度小于8m，不是高大净空场所2 确定设计参数危险等级 查自规附录A，旅馆建筑高度小于24m；设有空气调节系统；查自规附录A属于轻危险级。喷水强度 查表8.29，喷水强度取q=4L（min.m2）。喷头口的工作压力 题给 0.05Mpa。作用面积 仅在走道设置单排
